💥1 概述

掺铒光纤放大器（EDFA）分析模型的模拟研究

一、引言

掺铒光纤放大器（EDFA）作为光通信领域中的关键器件，对于长距离、大容量的光纤通信系统至关重要。其基于铒离子的受激辐射效应，能够有效放大光信号，从而延长光信号的传输距离。本文将对EDFA的分析模型进行模拟研究，以深入理解其工作原理和性能特性。

二、EDFA的基本结构与工作原理

基本结构

EDFA主要由掺铒光纤、泵浦光源、光耦合器和光隔离器等组成。掺铒光纤是放大器的核心部分，其中掺杂的铒离子在泵浦光的作用下发生能级跃迁，进而实现光信号的放大。

工作原理

当外界光信号通过掺铒光纤放大器时，铒离子中的电子会被激发到高能级。随后，在自发辐射和受激辐射的作用下，电子会从高能级跃迁到低能级，并释放出与入射光信号频率相同的光子，从而实现光信号的放大。

三、EDFA分析模型的建立

为了对EDFA进行模拟研究，需要建立其分析模型。该模型应能够准确描述掺铒光纤中的铒离子能级跃迁过程、泵浦光与信号光的相互作用以及光信号的放大过程。

铒离子能级模型

铒离子的外层电子具有三能级结构，包括基态能级、亚稳态能级和高能级。在泵浦光的作用下，铒离子从基态能级跃迁到高能级，然后快速衰变到亚稳态能级。在信号光的作用下，铒离子从亚稳态能级跃迁回基态能级，并释放出光子，实现光信号的放大。

泵浦光与信号光的相互作用模型

泵浦光和信号光通过光耦合器同时注入掺铒光纤中。在光纤中，泵浦光激发铒离子到高能级，而信号光则与处于亚稳态能级的铒离子相互作用，实现光信号的放大。

光信号放大模型

光信号的放大过程可以通过求解掺铒光纤中的光功率传输方程来描述。该方程考虑了铒离子的受激辐射、自发辐射以及光纤的损耗等因素。

四、模拟研究与分析

增益特性分析

通过模拟不同泵浦功率、掺铒浓度和光纤长度下的EDFA增益特性，可以深入了解这些参数对放大器性能的影响。模拟结果表明，增益随泵浦功率的增加而增加，但当泵浦功率超过一定值后，增益增加变得缓慢。同时，增益也与掺铒浓度和光纤长度有关。

噪声特性分析

EDFA在放大光信号的同时也会引入噪声。通过模拟不同条件下的噪声特性，可以评估放大器的噪声性能。模拟结果表明，噪声系数随输入光功率的增加而降低，但在高输入功率下，噪声系数的降低变得缓慢。

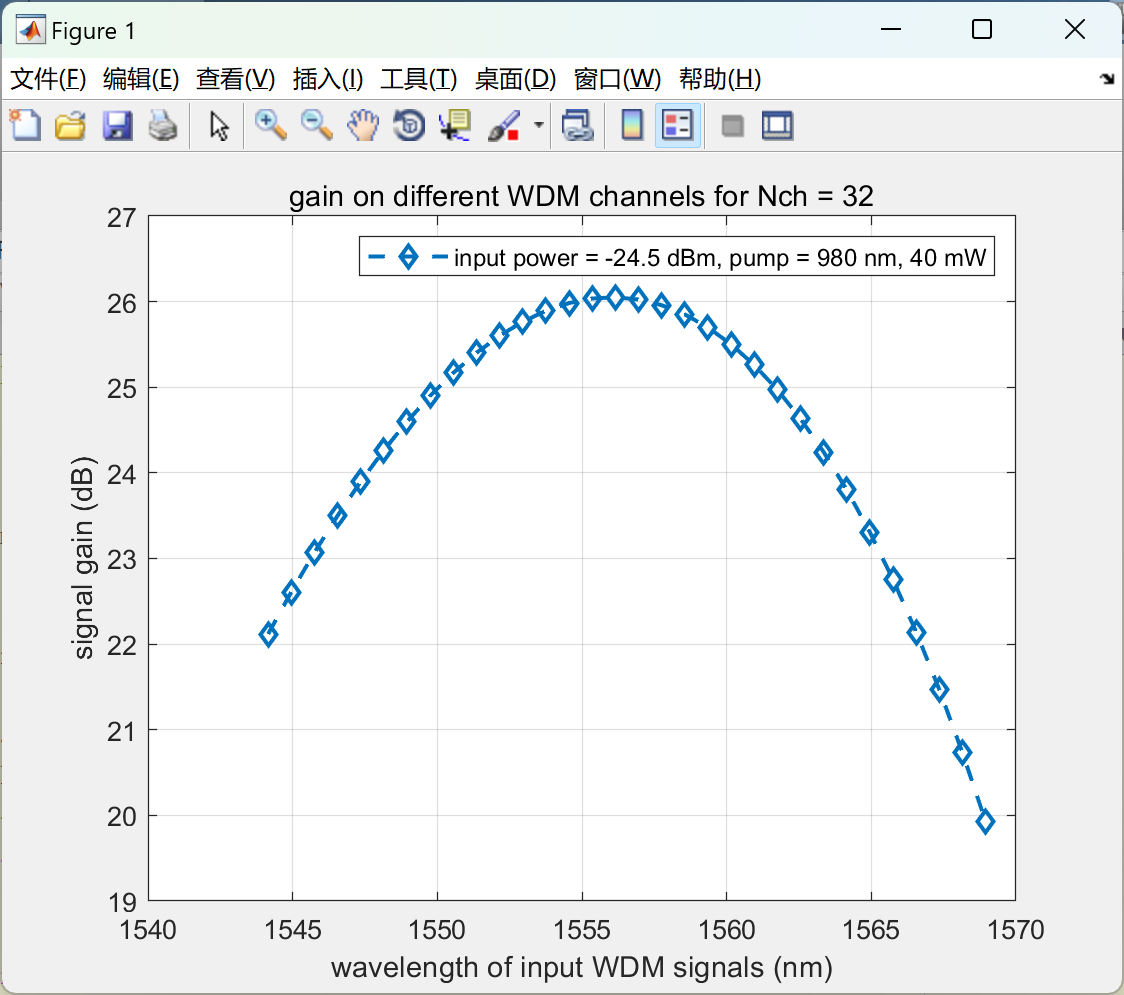

多信道放大特性分析

在WDM系统中，EDFA需要同时放大多个信道的光信号。通过模拟多信道放大特性，可以评估放大器在多波长信号放大方面的性能。模拟结果表明，EDFA在多信道放大过程中表现出良好的增益平坦性和稳定性。

五、结论与展望

本文通过对掺铒光纤放大器（EDFA）的分析模型进行模拟研究，深入了解了其工作原理和性能特性。模拟结果表明，EDFA具有高增益、低噪声和多信道放大能力等优点，适用于长距离、大容量的光纤通信系统。未来，我们将进一步优化EDFA的设计，提高其性能和稳定性，以满足更广泛的应用需求。同时，我们也将探索更多新型的光纤放大器技术，以推动光通信技术的持续发展。

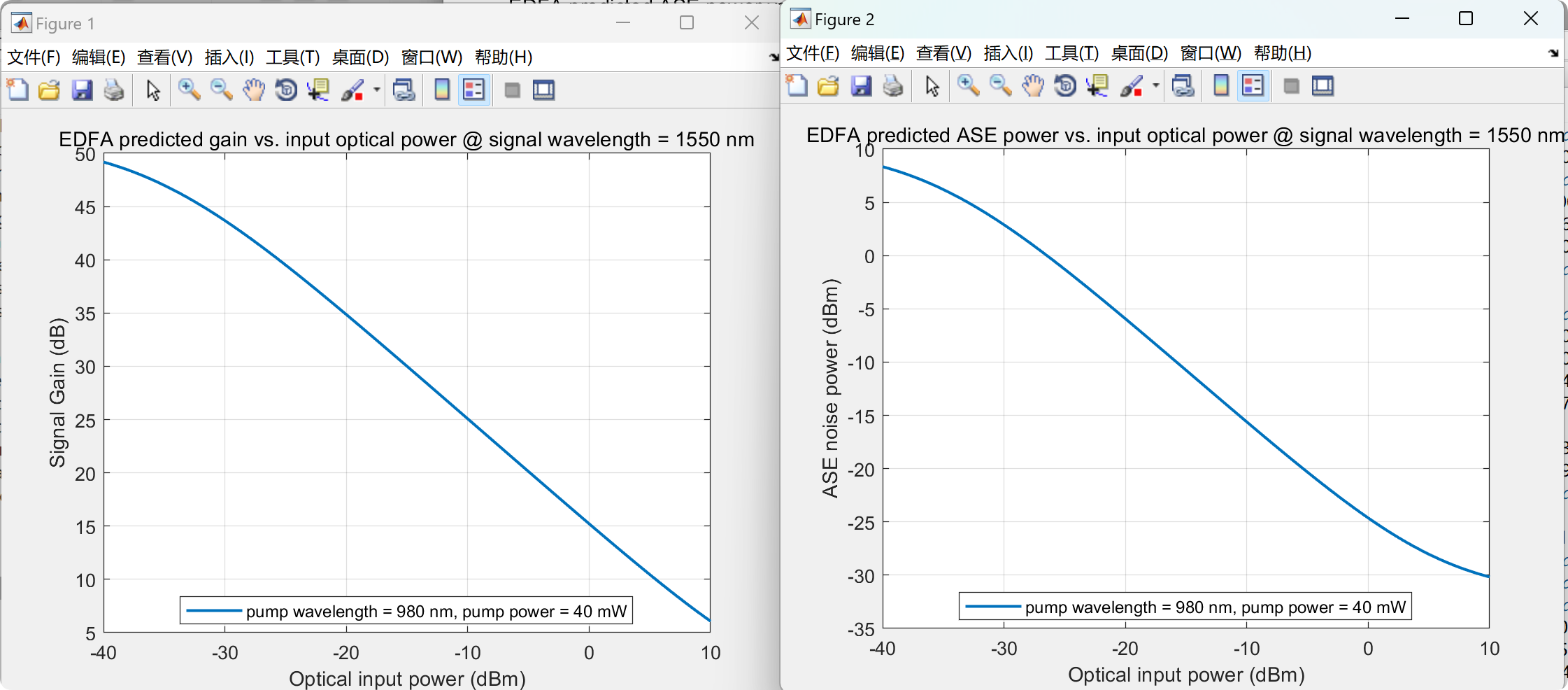

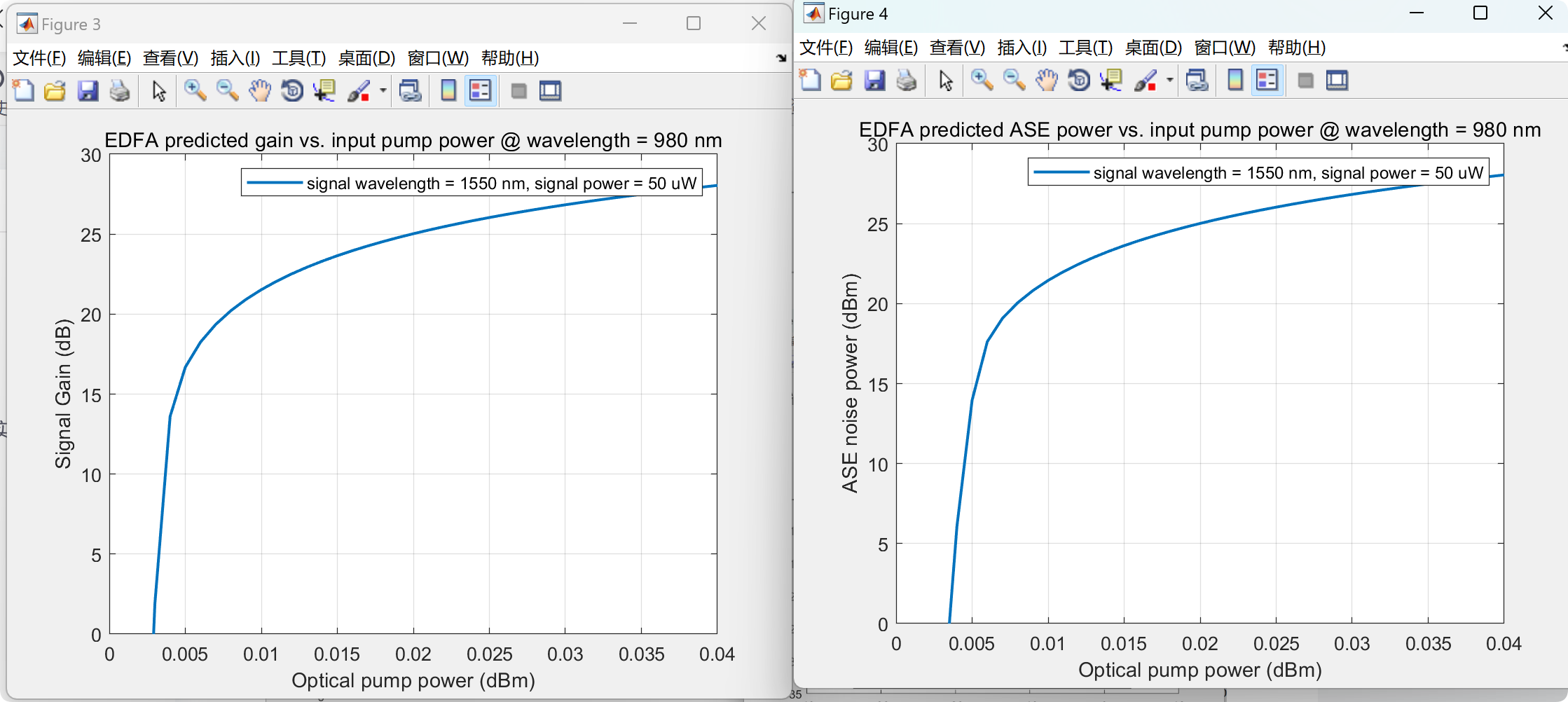

📚2 运行结果

部分代码：

%% defining some material parameters
N = 32; % number of channels
del_L = 126.46e-6; % path length difference of arrayed-waveguide (um)
del_x = 25e-6; % spacing of input/output waveguides (um)
Lf = 9381e-6; % focal length of focusing slab waveguide (um)
%m = 118; % diffraction order
%m = 1.173361254044390e+002;
Psig0_dBm = -5*ones(1,N);
m = det_m(Psig0_dBm,80);
ns = 1.4529; % effective refractive index of slab waveguide
nc = 1.4513; % effective refractive index of channel waveguide
cl = 3e8; % speed of light in vacuum (m/s)
%% calculation of center wavelength of all the channels
lambda0 = nc*del_L/m; % centre wavelength (um)
i = (-N/2):1:(N/2-1); % indices for input/output waveguides
j = (-N/2):1:(N/2-1);

theta_i = (i*del_x/Lf); % diffraction angles in the input slab
theta_o = (j*del_x/Lf); % diffraction angles in the output slab

channels = zeros(1,N); % wavelengths for the channels ideally
ch_spcng = 0.8e-9; % spacing of the consecutive channels (0.8 nm)
channels(1) = lambda0-(N/2)*ch_spcng;
for i = 1:1:N,
if(i == 1)
channels(i) = lambda0-(N/2)*ch_spcng;
else
channels(i) = channels(i-1)+ch_spcng;
end
end

%%
Psig0_dBm = -24.5*ones(1,N);
% P_sig_dBm(1) = 10;
% P_sig_dBm(2) = -55;
% P_sig_dBm(8) = -15;
% P_sig_dBm(11) = 5;
Pase0_dBm = -50*ones(1,N);
lambda = channels;
% P_sig_dBm = 0;
% P_ase_dBm = -10;
% lambda_s = 1550e-9;
P_in_pump = 40e-3;
