使用Vivado2018.2在ZedBoard上实现PL流水灯功能，详细步骤包括创建工程、添加源文件、行为级仿真、综合、实现、生成Bitstream及烧写。通过verilog语言编写timer500ms和led_ctrl模块，仿真验证分频和流水灯逻辑的正确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

硬件：Zedboard
软件：Vivado2018.2 + Win10

本文参考了http://blog.chinaaet.com/cuter521/p/35946，原文代码有错误，已更正。

1 设计

功能：PL流水灯
语言：verilog
流程：建立工程->代码编辑->功能仿真->综合、实现->生成Bitstream->烧写进板子，观察现象

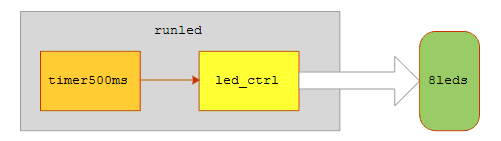

功能图：
在这里插入图片描述
timer500ms模块：
产生2hz的时钟，为led_ctrl模块提供时钟。

led_ctrl模块：
实现循环移位，在硬件上的体现就是流水灯。输入时钟为2hz，时钟上升沿进行一次移位操作，每个led点亮0.5s。

2 代码

runled_top.v

`timescale 1ns / 1ps

module runled_top(
    input iClk,
    input iRst_n,
    output [7:0] oLed
    );
wire    clk2hz_sig;

timer500ms timer500ms_inst(
    .iClk100mhz(iClk),
    .iRst_n(~iRst_n),
    .oClk2hz(clk2hz_sig)
);

led_ctrl led_ctrl_inst(
    .iClk(clk2hz_sig),
    .iRst_n(~iRst_n),
    .oLed(oLed)
);
endmodule

timer500ms.v

`timescale 1ns / 1ps

/*
oFreq = iFreq/(2*N)
N = iFreq/(2*oFreq) = 100,000,000/(2*2) = 25,000,000 = 0x17d7840
*/

module timer500ms(
    input	iClk100mhz,
    input	iRst_n,
    output	reg oClk2hz  // period = 1/2s
    );
reg	[31:0]	cnt2hz;
always @(posedge iClk100mhz)
begin
    if(iRst_n==1'b0)
    begin
		oClk2hz <= 1'b0;
		cnt2hz <= 32'b0;
	end
	else
	begin
		if(cnt2hz==32'd25000000)
		begin
			cnt2hz <= 32'b0;
			oClk2hz <= ~oClk2hz;
		end
        else
        begin
	       cnt2hz <= cnt2hz + 1'b1;
	       oClk2hz <= oClk2hz;
        end
	end
end

endmodule

led_ctrl.v

`timescale 1ns / 1ps

module led_ctrl(
    input iClk,
    input iRst_n,
    output [7:0] oLed
    );
reg [7:0] led;

always @(posedge iClk)
begin
    if(iRst_n == 1'b0)
        led <= 8'b1;
    else
        //实现循环左移
        led <= {led[6:0], led[7]};
end

assig
