zedboard流水灯，基于PS/PL以及axi总线（vivado2019.1）

于 2022-04-25 15:10:56 发布
阅读量5.2k 收藏 5
点赞数
分类专栏： zedboard 流水灯 ps+pl 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Engineerno_hair/article/details/124405591
版权

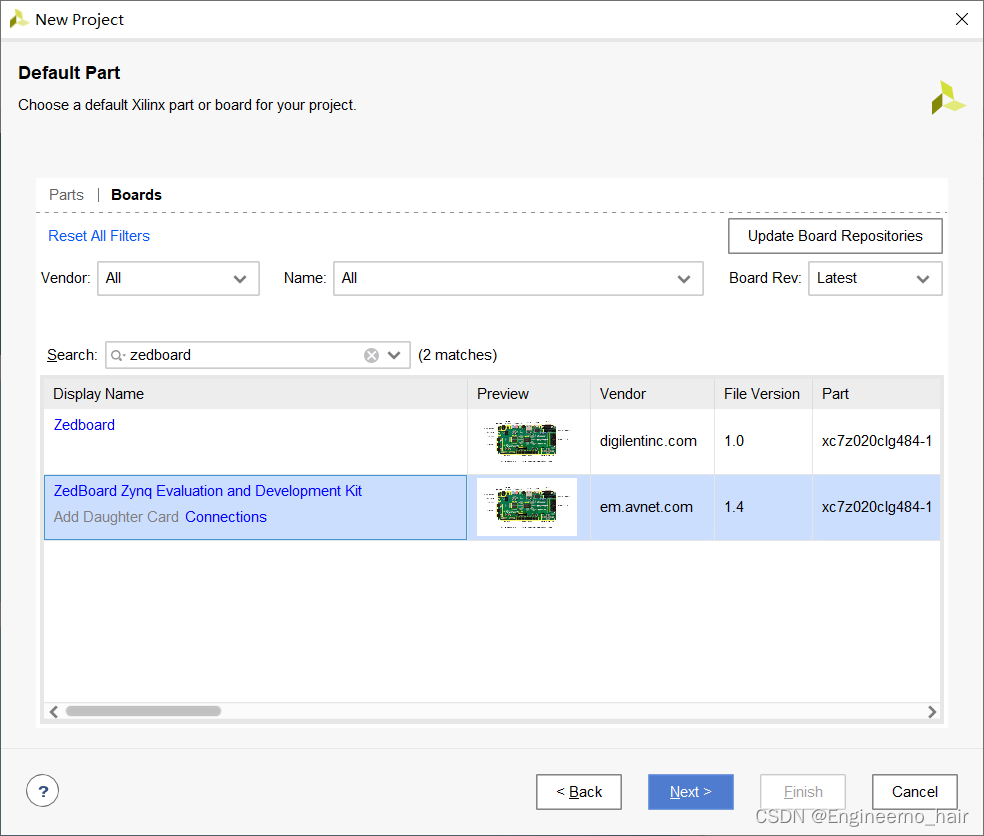

1、新建project，在选择board的时候以board进行选择（如果用parts进行筛选的话只调用了pl的资源，会导致后续配置出现问题）

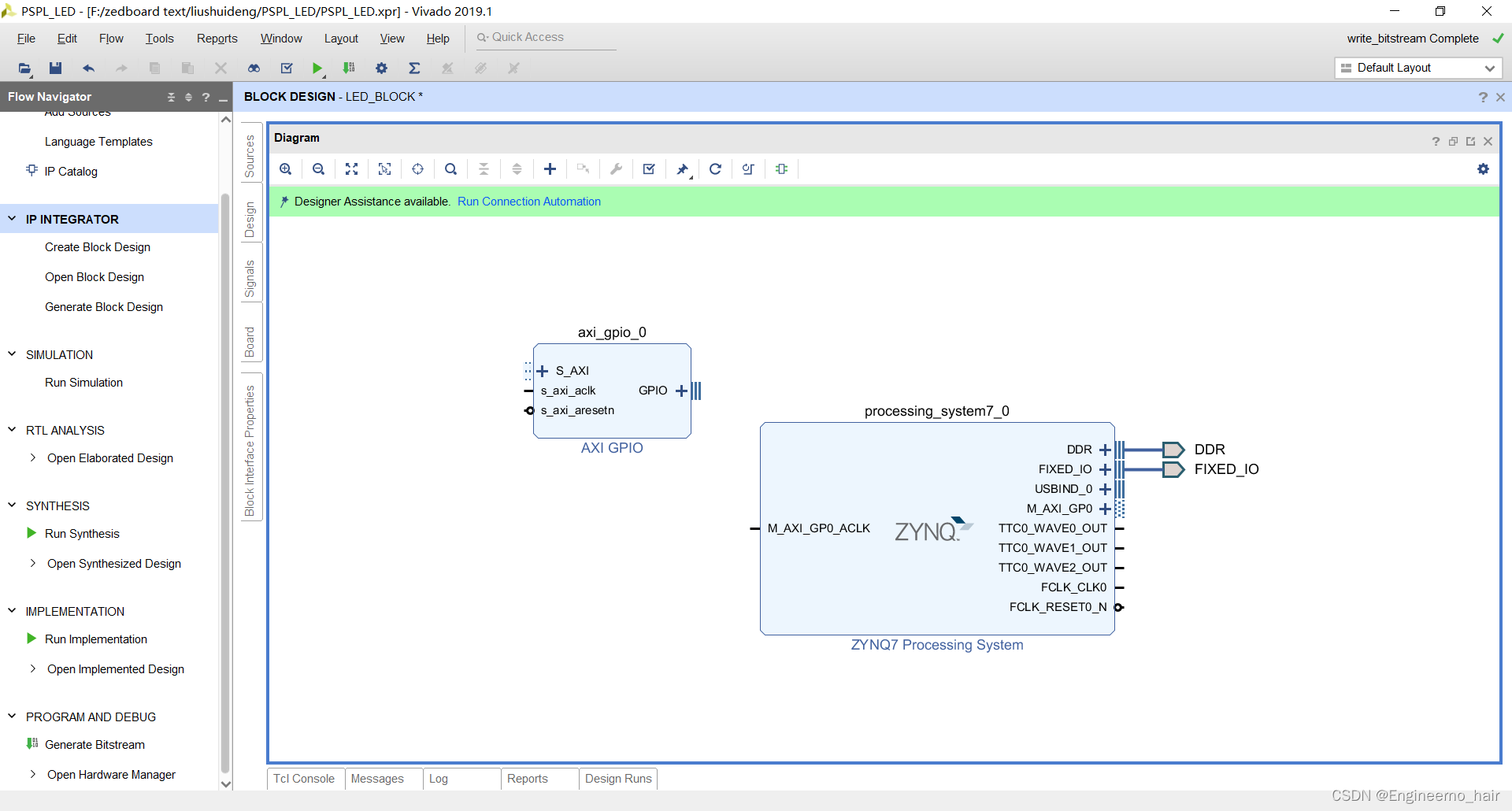

2、在左侧选择create block design 并在建立的框中添加“zynq processing syetem”以及“axi gpio”核

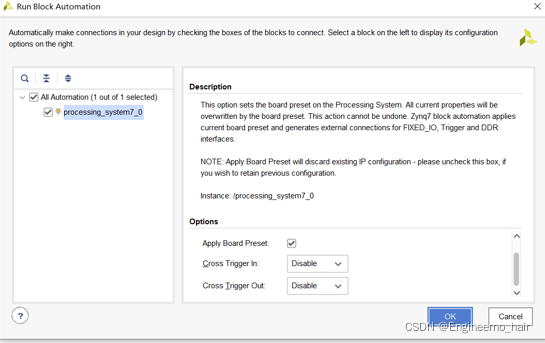

3、run block automation对核进行基本设置，勾选apply board preset可使用vivado自带的板子设置

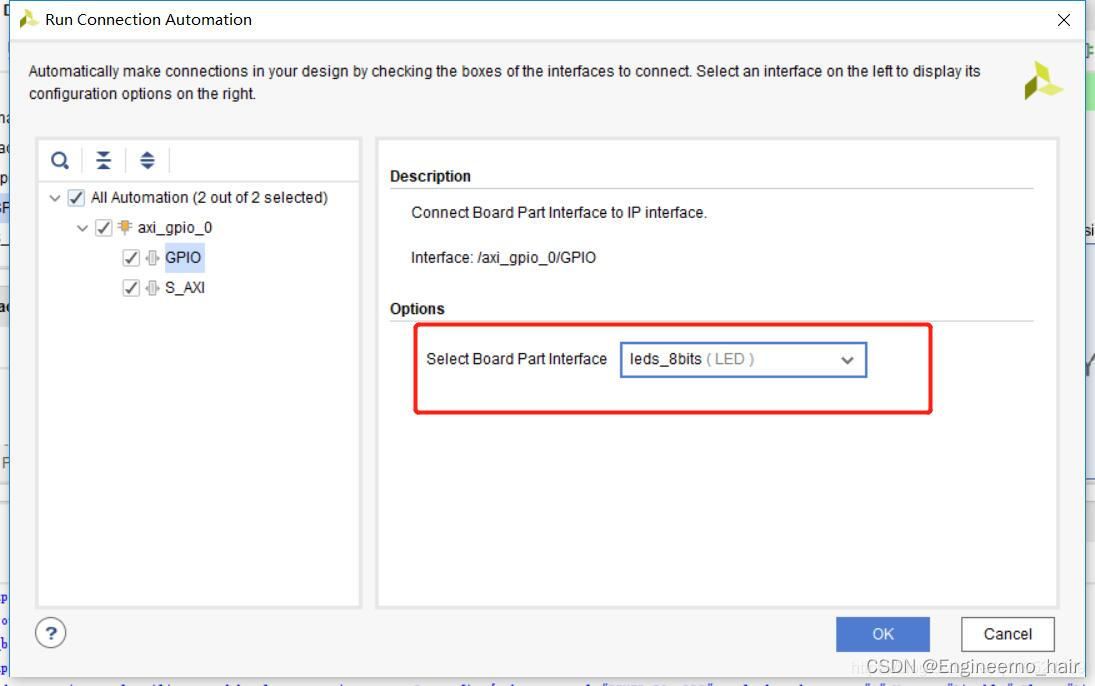

4、run connect automation，选中gpio，将输出设置为led_8bits

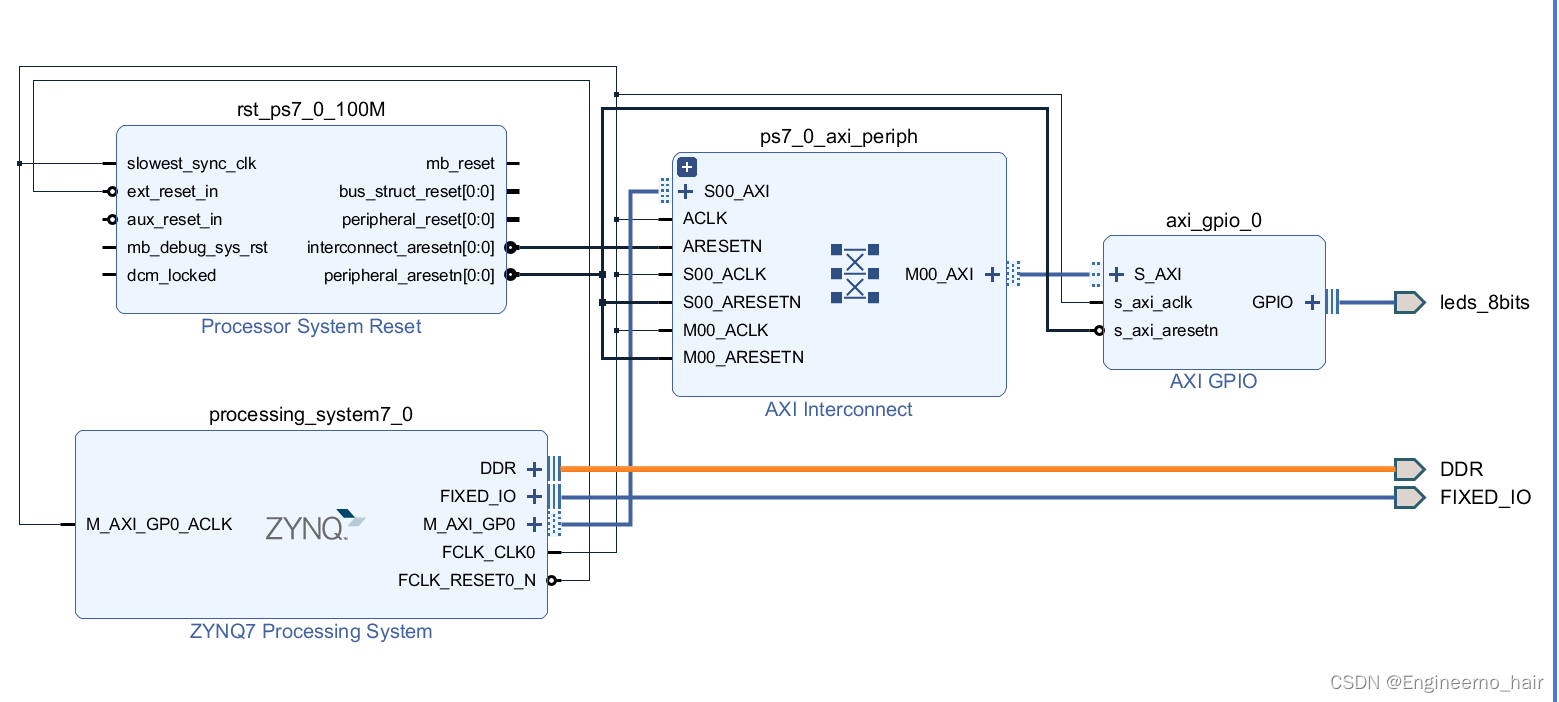

5、修改部分布线，同时可鼠标右键选择recreate layout对布局进行优化，最终布线如下

6、选中创建的block，Sources->design s
