基于单片机与APP的人体监护仪控制系统设计

摘 要

多参数人体监护仪在预防生理疾病方面发挥着很大的作用，尤其是近年来老年群体隐匿的疾病不断地增多，需
要设计一款基于单片机与APP的人体监护仪控制系统，实现对人体血压、体温、心率的监护，达到提前预防人体生理
疾病的目的。本设计是以STC89C52单片机为主控单元，利用传感器测量人体生理参数，通过按键设定参数的报警
值，并且可以在LCD1602上液晶显示，当测量值大于设定值时，蜂鸣器报警。本设计主要对硬件电路、软件仿真、C
语言编程做了详细介绍，硬件部分主要包含体温、血压、心率采集电路的设计，另外还有显示模块、按键、报警模
块硬件电路的设计；软件部分主要利用Protues进行仿真，然后是基于Keil软件的C语言编程；然后通过蓝牙模块将
传感器采集到的人体生理参数发送到手机APP上显示；最后对软件仿真数据和手机APP显示的数据进行对比验证，说
明本设计可行，参数测量丰富准确。
关键词：STC89C52单片机，人体监护仪，蓝牙通讯，手机APP显示

1 绪论

1.1 课题研究的背景
　　近些年来，伴随这我国经济实力和科学的快速发展，当下的医疗检测技术也越来越趋向多元化的发展，不仅仅
是简单的以医疗理论和单一设备那么简单，更多的是以集成电路、信息交互、数字化和信息处理为框架的智能医疗
检测。在过去的监护仪测量生理参数时，功能比较单一，不能更好的满足需求。现如今社会发展的很快，人们在生
活和节奏也随之加快，年轻人压力也越来越大，不仅老年人出现“三高”慢性疾病，年轻人也出现了不同程度的慢
性病，而多参数的健康监护仪的诞生，可以让人们随时的了解自己的生理参数信息，而且监护仪的体积小，智能，
方便携带而且适合不同人群的便捷操作。基于以上种种情况中我国许多老年人和快节奏工作的上班族所出现的不同
程度的身体疾病问题，我国的医疗水平亟需解决这一问题。所以，本文的目的是设计出一款基于单片机与APP的人体
监护仪控制系统，操作起来方便、便携、智能，尤其是对老年人非常的友好。
1.2 课题研究的意义
　　在当今的医疗领域中，人体监护仪在医疗行业中占有非常重要的地位，可以同时监测多种参数的人体监护仪可
以很好的满足目前医疗市场的需求，在监测的过程中可以实时的把监测的数据发送给医护人员或者患者，为医护人
员应对突发身体疾病提供了很好的依据支撑，我国的监护仪市场前景广阔，目前监护仪的需求不仅是过去的医疗行
业，而且正在逐步向各个社区，家庭方面发展，越来越倾向于个人化的检测。监护仪在国内外的发展也是参差不
齐，国内外的许多公司都研发出了各式各样的监护仪，但是检测参数比较单一，另外一个问题就是所采集的人体参
数信息不够准确，对老年人来说操作起来不是很方便。随着我国医疗通讯技术的快速发展以及智能手机日新月异的
发展，智能化医疗设备的发展也成当下发展的热门之一。据有关部门的调查，从2012年到2017，我国医疗器械市场
规模从十几亿到上百亿的快速发展，这种迅猛的发展速度，医疗器械的未来前景可见一斑[1]。在以后的发展中基于
单片机为核心的控制系统的人体监护仪将会更多的渗透到家庭中，预防身体疾病，防患于未然。目前的市场中基于
单片机与APP的人体监护仪控制系统更加的智能化，而且使用起来也更加的方便简单，根据我国市场及其社会发展状
况的需求，本文从实际情况出发，设计一款基于单片机与APP的人体监护仪多参数控制系统，可以很方便的测量人体
的血压、心率、体温等参数，通过单片机技术处理之后可以在液晶显示屏上显示出所测量的数据，该设计的监护仪
主控芯片是STC89C52，通过模数转换芯片控制外围传感器以及其它的设备，进而实现对人体生理参数的采集和处
理，操作简单方便，在医疗器械的发展市场中占有举足轻重的作用。
1.3 国内外监护仪研究现状
　　监护仪的研究在国外起步比较早，在上世纪三十年代的时候就研制出了首个监护仪，从此之后监护仪开始迅速
发展，据市场调查研究，在国外的监护仪市场中，主要以德国的西门子医疗器械、荷兰飞利浦以及美国的GE医疗公
司为主，这些公司所研制的监护仪测量精度准确、参数稳定、技术水平比较高[2]。
　　我国监护仪的发展相比于欧洲国家稍晚，我国监护仪市场自从改革开放之后开始飞速发展，像目前比较有名的
国内公司如深圳迈瑞、理邦医疗器械多见，目前市场上的监护仪种类以单参数监护仪较多；多参数监护仪设备技术
比较繁杂，而且对技术要求比较高，近年来我国的人工智能技术和互联网技术得到了快速的发展，使我国医疗科技
工作人员的工作水平和效率大幅度的提升。基于国内外监护仪市场现状，本论文设计出一款基于单片机与APP的人体
监护仪控制系统，具有多参数测量、便携、智能、参数测量准确等特点。

2 系统总体设计方案

2.1设计目标
（1）采集人体心率、血压、体温等生理参数并且实时显数据；
　　（2）温度传感器测温范围15°C-55°C，测量误差±1°C；血压传感器的测量范围在60-145mmHg，测量误差
0.3%FS；脉搏传感器测量范围180次/ min，测量误差：≤3次/分；
（3）利用Proteeus能模拟监护仪体温、血压、心率的仿真，并且有具体数值显示；
（4）监护仪采集到的生理参数通过蓝牙模块发送和给手机APP，能够显示出与仿真对应的数值；
　　（5）利用Keil4软件平台编写C语言程序，实现单片机对外部硬件的驱动，如LCD1602,语音报警模块，按键驱动
模块，以及通过传感去采集到的模拟信号经过AD转换芯片后的数据处理；
2.2系统的主要设计方案分析
2.2.1 系统组成
　　本设计的产品是一款基于单片机的腕带式的多参数人体监护仪，包括套在手腕上的腕带和下位机监护仪，在对
人体生理参数采集的过程中通过腕带粘贴可以固定在手腕上，在监护仪与皮肤接触的一侧安装有心率传感器和体温
传感器，腕带内部有与电磁阀和气泵相连接的气囊，可以对腕带进行充放气。监护仪上的显示屏可以显示监测的生
理参数数值，监护仪上的按键可以切换不同的界面。另外监护仪内还有电池、充气泵、电磁阀、功能电路等。本论
文设计的监护仪可以同时测量多种参数，比较小巧、重量轻、使用方便、操作简单；另外含有报警提示的的功能，
参数异常的情况下可以进行报警提示，而且还可以通过蓝牙客户端把采集到的人体生理参数发送到上位机手机APP上
进行同步显示，图1为监护仪的系统组成图。

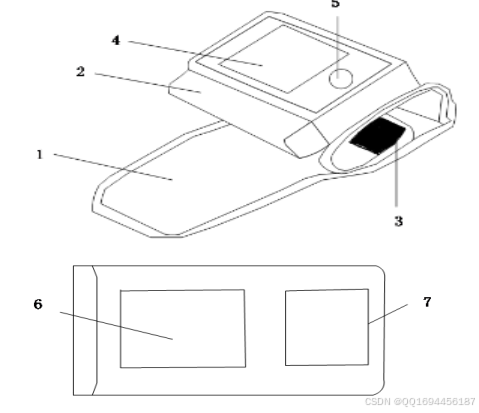

图1 系统组成图
1.腕带2.监护仪（内置血压、体温、心率传感器、蓝牙芯片）
3.固定粘带4.显示屏5.键6.气囊7.粘合固定处
2.2.2 系统总体结构分析
　　本设计下位机基于单片机STC89C52的监护仪是核心，首先经由传感器采集初步人体生理参数数据，将数据经过
转换电路转换后送入主控芯片上，然后主控芯片对采集到信息处理之后，由单片机控制LCD1602液晶进行显示；通过
按键的设置界面可以调节各生理参数的上限值，在信息采集的过程中如果超出了设定好的上限值，蜂鸣器会发出报警提示音，系统组成结构图如图2所示，另外利用Proteus软件仿真通过蓝牙芯片与串口助手连接到手机端，在APP界
面上可以对应显示采集到的体温、血压和脉搏数值。

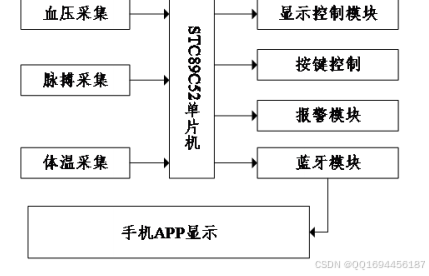

图2 系统组成结构图

2.3系统的工作原理
2.3.1 主控器选型
（1）功耗：本设计中监护仪选用的的主控单元是恩特尔公司生产的STC89C52单片机，它是一个性能比较好，功耗比
较低，价格比较便宜的8位单片机。
　　（2）外设需求：由于STC89C52自身不具有AD转换功能，需要外加AD转换芯片以实现温度、血压和心率脉搏的检
测，STC89C52单片机的引脚数量足够使用。
　　（3）内存：STC89C52单片机相比于51单片机有更大的优越性，52单片机ROM和RAM分别为8k、256byte，均为51
单片机的两倍；因此Flash的容量是大于程序代码的容量的，足够使用，而且52单片机能更好的兼容51单片机。
　　（4）运行速度：STC89C52单片机时钟频率为0-24MHz;一般情况下单片机选用的晶振频率为12MHz能够满足本设
计的驱动电路。

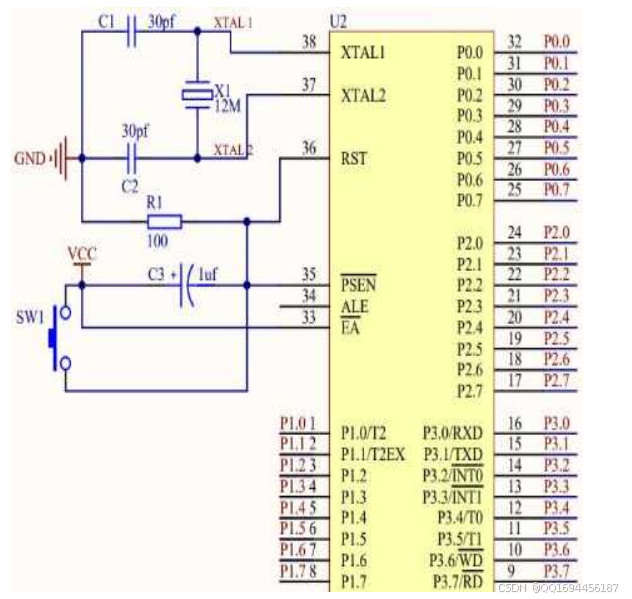

图3 AT89C52单片机最小系统原理图
2.3.2 传感器选型及其工作原理
1.温度传感器
　　温度传感器的作用主要是测量人体体温，而人体体温的变化范围比较小，因此对传感器的测温范围要求不高，
DS18B20温度传感器的测温范围为-55℃~125℃，测量精度满足要求，DS18B20温度传感结构比较简单，不需要转换芯
片，采用单总线的数据传输方式直接与单片机进行通讯。
　　（1）DS18B20为数字温度传感器，不需要AD转换芯片，可直接与单片机进行数字通讯，而且DS18B20传感器具有
很高的精确度和很好的抗干能力。
（2）温度测量范围 -55℃~+125℃
（3）工作电压范围: 3.0V-5.5V
　　（4）数字式温度传感器采集电路更简单，可以降低控制板的体积，减少产品的设计成本，基于以上几个方面考
虑，本设计选择DS18B20数字温度传感器进行对人体温度的测量。

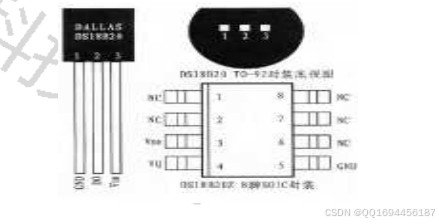

图4 DS18B20传感器
2.心率传感器
　　在查阅大量文献和资料，测量人体脉搏的方法一般情况下有三种，分别为心电法检测、压力传感器检测、光电
容积法检测。本设计选用的测心率的传感器为压力传感器MPX4115如图5所示。

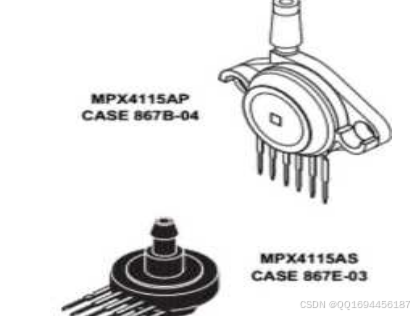

图5 压力传感器 MPX4115
表1压力传感器 MPX4115管脚说明
1 2 3 4 5 6
Vout GND VCC N/S N/S N/S
8
（1）其中管脚1为输出测量压力得到的电压，管脚2接地，管脚3长接5V的工作电压，管脚4、5、6一般情况下可以悬
空；
（2）测量范围为15-115kPa；
（3）在压力测量范围内，压力与输出电压的关系大致呈线性变化；
（4）Vout、Vs、P的定量关系式：Vout= Vs×（0.009P-0.095）±Error；
3.血压传感器
　　本设计选用的测血压传感器为XGZP6847型生物医学压力传感器，供电电压为5±0.5V，其模块尺寸较小，适合安
装在腕带处，XGZP6847型压力传感器技术指标如表3所示：
图6 XGZP6847型压力传感器
表2 XGZP6847型压力传感器
1 2 3 4 5 6
NC VDD GND VDD OUT GND
（1）XGZP6847型压力传感器采用 DIP 封装。
（2）压力测量范围：-100Kpa~10Kpa
（3）工作温度范围：-20~100℃
表3 XGZP6847型压力传感器的技术指标
　　
项目 数值 单位
供电电压 5±0.5 VDC
最大工作电流 3 mADC
输出信号 0.5-4.5 V
精度 ±1 %Span
零点温度漂移 ±0.03 %FS/℃
满程温度漂移 ±0.03 %FS/℃
长期稳定性 ±1 %Span
补偿温度 -10~85 ℃
工作温度 -20~100 ℃
贮存温度 -40~125 ℃

3 硬件电路设计

3.1电源模块
　　本设计中监护仪内部选择四节1.5V电池进行供电，装在监护仪内部，即6V的直流电压，通过LM2676-3.3V电源芯
片，转换成3.3V的电压进行输出。电池通过经过芯片降压至3.3V输出，C10和C11为输出滤波电容，用于滤除开关芯
片输出的直流中掺杂的纹波。
3.2传感器采集测量方法及其电路设计
3.2.1体温采集电路
　　体温采集采用单总线数字温度传感器对人体的体温进行采集，其中DS18B20为三脚封装，分别为VCC引脚接3.3V
电源、GND接地、DQ引脚接到单片机的P3.7引脚。在进行温度测量时，单片机通过单总线的方式与DS18B20进行通讯
，通过读取传感器内部地址，将采集的数字信号发送给单片机进行处理，从而在LCD显示屏上显示出采集的数据。
3.2.2心率采集电路
（1）心率采集测量方法
　　心率的概念就是在一般情况下我们在平静的状态下每分钟心跳的次数，血压在血管中进行流动的过程中会产生
波动，这个波动就是所谓的脉搏波[7]，我们在了解一个完整的脉搏波周期之后，通过分析血压波动随时间的变化，
就可以计算人体心率值，计算方法如公式（1）所示：
　　 HeartRate=60×（1/TN） （1）
　　T是监护仪采集脉搏信号的采集时间，N是心率传感器在一个完整的脉搏波周期下的采样点数，采样点数N的计算
方法为从采集的信息中找到6各完整的脉搏波周期，分别识别出相隔的波峰a、b的位置，然后计算采样点，计算方法
如公式（2）所示：
　　 N=（La-Lb）/5 （2）
（2）心率采集电路设计
　　脉搏传感器输出的0~3.3V的电压信号，设计中采用两通道的模数转芯片ADC0832将输入的模拟信号转成数字信
号，其中通道0（CH0）用于采集输入的脉搏信号。
3.2.3血压采集电路
（1）血压采集测量方法
　　血压采集电路的工作原理：血压在采集的过程中，在腕带处血压袖带内部有单片机控制的气泵和电磁阀，通过
控制气泵的充气，当气压达到一个峰值时停止充气，此时血压值最大，也就是收缩压；随后单片机控制电磁阀进行
放气，在继续放气的过程中会多次出现气压的回升和降落，当出现最后一次的气压回升时，就是舒张压。根据得到
的收缩压和舒张压可以计算出平均压[8]。
（2）血压采集电路设计
　　血压传感选用XGZP系列压力传感器。XGZP系列压力传感器是一个硅压力压力传感器它会不断的检测到人体脉搏
的基线压和相应叠加的动脉压，ADC0832模数转换芯片将血压传感器采集的模拟信号经过输入通道CH1进行转换，最
后由P1.2引脚将数据信号输入给单片机进行处理并计算血压值，
　　本设计中选用的气泵为FMAP1004A-03微型充气泵，适合电压3-5V，满足本设计需要。单片机通过PWM脉冲信号来
控制充气泵的启动和停止工作，其中如图11所示，图中二极管的作用主要是使气泵能够稳定工作且具有一定的保护
作用，图中电阻R7和R8的主要作用是限流，P1.4引脚处于高电平时，三极管未导通，此时气泵处于打开状态，
　　本设计中选用的电磁阀为FLJV03PQ微型排气阀，电磁阀启动电压3.5V，放气时间≤7s, 额定电压6.0V，额定电
流≤300mA。单片机控制电磁阀进行放气的过程中，与单片机引脚相连的P1.3引脚处于低电平的状态，三极管导通，
此时的电磁阀关闭，如图12所示。当对人体血压采集结束之后P1.3引脚处于高电平，三极管不能导通，气阀打开使
血压袖带中的气体迅速排除。
3.3液晶显示电路设计
　　本设计选择的显示模块为LCD1602液晶显示屏。可以通过该显示屏显示采集的血压、心率、体温数值，并且可以
在显示屏上设置各参数的报警值， P2.5、P2.6、P2.7分别是RS，R/W和E三个控制位，其中P0.0~P0.7是8位数据线。
当RS=0时写指令，RS=1时写数据，E是使能端，P1.0~P1.7和LCD1602的数据线相连，通过并行数据线进行读写操作，
3.4键盘电路和报警电路设计
　　SW3为设置按键：设置界面主要用于设置人体生理参数采集的上限值；SW4：心率按键加1；SW5：心率按键减1;
SW2:为非设置界面切换按键，主要用于切换换体温、血压、心率参数的显示。在仿真的过程中以本文中SW3设置按键
为例,如果“设置”按键未触发时，当P3.0口为高电平，在进行按键检测时，如果该引脚始终是高电平，程序逻辑中
默认为“设置”键处于未触发状态；相反，如果按下SW3，单片机P2.1引脚为低电平输入状态，程序中默认“SW3设
置”按键处于触发状态，采用这种方法，实现对输入按键的检测。本设计中的蜂鸣器报警模块主要作用是提示使用
者在测量生理参数时所出现的超出人体指标上限的现象，
4系统软件设计
　　本论文基于单片机与APP的监护仪控制系统设计主要包括一下两个方面的内容，一方面是人体生理参数信息的采
集和单片机信息处理的程序设计，另一方面主要是监护仪APP平台的软件设计和数据显示界面的设计。
4.1人体生理参数的控制系统设计
　　 本论文控制系统中使用的按键为SW1,SW2,SW3,SW4这四个按键，其中SW1是复位按键；SW2是切换按键，主要用
于切换心率、血压、体温在LCD上的数据显示，由于LCD1602的显示屏所显示的内容有限，故采取按键切换的形式进
行显示；SW3按键的作用为设置界面按键，主要用于设置生理参数报警值的界面；SW4按键和SW5按键告警值加1和减1
按键。在程序设计的过程中，主程序的作用首先对串口参数的初始化，其中包括各种I/0口和液晶显示的初始化，在
程序初始化结束之后会启动人体生理参数数据读取，读取人体生理参数数据，其中如图15所示。

图15 主程序控制流程图
4.1.1血压模块的控制设计
　　本论文测量血压的方法为示波法，该模块在测量的过程中主要由单片机进行控制。通过切换按键SW2可以把单片
机对血压计算的结果显示在LCD显示屏上，然后显示的数据通过蓝牙模块发送到手机APP上进行对应的显示。在血压
生理参数采集的过程中，单片机系统首先会对系统芯片的串口进行初始化，然后单片机会发出对血压袖带中的气泵
进行快速充气的指令，此时的血压传感器会不停的检测人体的脉搏波信号，如果脉搏波信号一直存在，则单片机会
一直使气泵一直处于充气的状态，当系统检测不到脉搏波信号的时候，单片机会控制放气阀放气，在放气过程中，
系统会不断的检测脉搏波信号何再一次出现的时间，此时的AD转换模块会对血压袖带的压力和脉搏波信号进行采集
，采集完成的模拟信号通过AD0832芯片转换成数字信号发送给单片机，最后单片机计算出舒张压和收缩压的值，在
LCD和手机APP上进行同步显示，血压测量控制程序的流程图如图16所示。

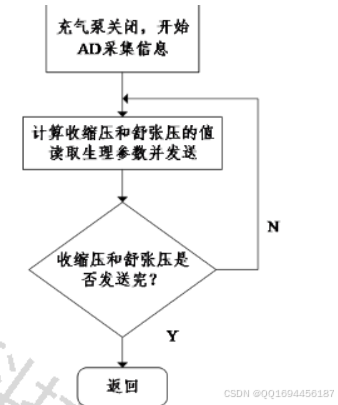

图16 血压测量程序的控制流程图
4.1.2体温模块的控制设计
　　在DS18B20使用的指令程序中主要包括初始化、ROM指令和功能指令。首先是在单一线路传输系统中的初始化,由
主机的复位脉冲和从机的应答脉冲所组成,主机可以通过检查是否接收到的应答脉冲,来确定系统的随机装置是否准
备就绪。
（1）系统的ROM命令是在主机检测到从机设备之后发出。
（2）系统的ROM检索命令和各从机设备设置的代码相关。
　　（3）在这些命令下,主机能够进行读取或写入DS18B20中的所有数据,同时开启温度转换系统并确定设备的供电
模式,体温测量流程如图17 所示。

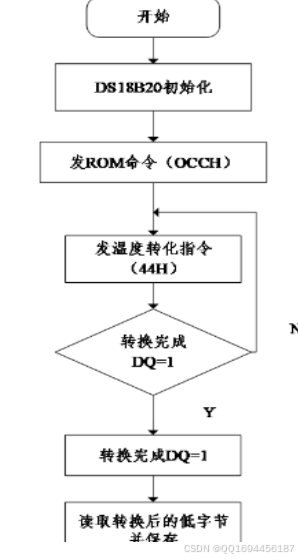

图17 体温测量程序流程图
4.1.3心率模块的控制设计
　　本文在对心率参数进行采集的过程中首先要进行初始化操作，主要是将ADC0832芯片的片选引脚、时钟引脚、数
据的输入和输出引脚相连的I/O口引脚进行初始化操作，然后选择相应的通道值读取采集到的心率值，有单片机系统
计算处心率值的大小，然后保存得到的数据，最后返回到主程序中继续执行其它的操作。
4.1.4显示模块的控制设计
　　显示模块显示的主要内容为3个页面，即心率、血压、体温的数据显示，进入到显示程序之后单片机首先读取当
前的血压值、心率值、体温值，随之根据公式计算出当前值的大小，此时计算出的实际数值会和单片机之前设定好
的上限值进行比较，如果实际值超过设定值，则单片机会控制蜂鸣器的输出，蜂鸣器会发出相应的报警提示音；如
果采集到的数值小于当前设置的上限值，则会跳出此程序，执行按键扫描的程序，显示程序的执行过程如图19所
示。

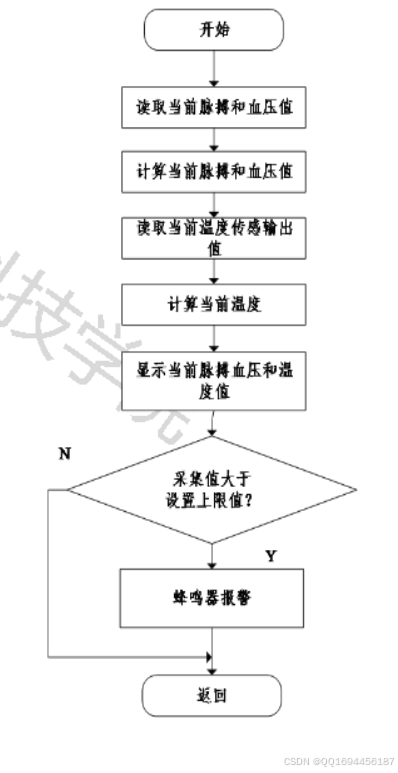

图19 显示模块的程序流程图

5 仿真调试与监护仪APP的设计

5.1 仿真调试
　　本文设计的多参数监护仪中传感器采集的人体参数采用Proteus仿真的形式。在仿真中主要有血压、心率、体温
采集电路，复位电路、液晶显示、切换按键、调节生理参数的上下限按键、报警电路，总的仿真原理图如图20所
示。在仿真中调节DS18B20温度传感器的数值模拟人体的体温，并且可以实时的在显示屏上进行显示。通过调节心率
传感器的数值大小，模拟人体的心率值。通过调节两个滑动变阻器值的大小模拟人体的高血压和低血压。在仿真中
所显示的人体参数的数值可以通过蓝牙发送到手机APP上进行对应显示。在仿真的过程中通过切换按键可以分别显示
心率、血压和体温的数值，其中采集到的心率和血压的值如图21所示，体温的值如图22 所示，仿真界面中的设置/
确定按键主要用以切换到告警值设置界面，告警值加减按键可以调节人体生理参数的上限和下限值，当采集到的数
值超过设定好的上限值时，蜂鸣器会发出报警提示音。
5.2 监护仪APP的设计
　　本论文所设计的APP主要用来显示由蓝压传输过来的人体生理数据，如血压、体温、心率数值，开发APP界面所
用到的平台为APPINVENTOR，需要登陆个人邮箱或者手机号，进入开发界面进行APP的开发。APPINVENTOR平台开发界
面比较方便，使用比较简单，开发好的界面可以直接生成二维码的形式或者以链接的形式下载到手机上，然后通过
与蓝牙配对链接就可以与下位机多参数人体监护仪的采集模块进行通讯，
5.2.1蓝牙通讯模块设计
　　本设计选用的蓝牙通讯模块为HC-05模块，性能比较高，该模块支持的波特率范围为4800~1382400，而且该模块
和3.3V或5V的单片机系统相兼容，操作极其方便、灵活[15]。本文选用的蓝牙模块如图24所示。
图24 HC-05蓝牙模块
从图5.4中可以看到蓝牙模块右边引出6个引脚，各引脚的描述如下：
（1）VCC:接3.3V-6V电源.
（2）GND:接地引脚.
（3）TXD:模块串口发送引脚
（4）RXD：模块串口接收引脚
　　本设计中所选用的蓝牙模块直接与单片机相连接，即下位机多参数监护仪通过蓝牙模块把数据发送到手机APP上
同步显示，其中蓝牙通讯模块工作流程图如图25所示。

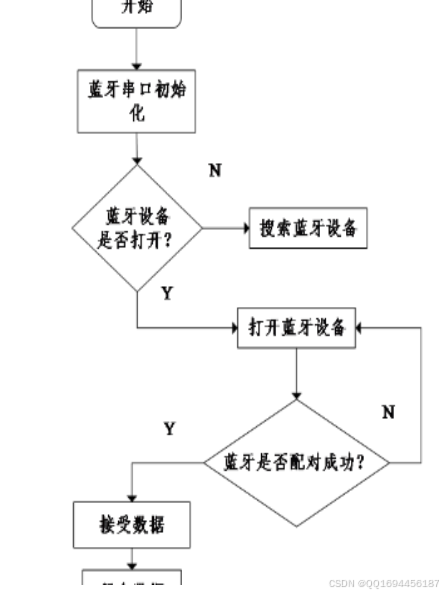

图25 蓝牙通讯模块工作流程图
　　本文中手机APP蓝牙客户端与人体监护仪上的蓝牙模块进行通讯时，首先有蓝牙设备的打开和关闭功能，其次是
可以搜索附近的蓝牙设备，然后是可以与附近的蓝牙设备进行配对连接，最后是与搜索到的蓝牙设备进行交互通
讯。本设计开发APP所用的平台是APPINVENTOR，由于在手机端只需要接收到下位机所采集到的数据在手机上显示出
来即可，所以本文设计的UI界面较为简单，主要显示下位机传输过来的血压、体温、心率数值，其中蓝牙选择按键
可以与不同的设备进行配对，当手机打开蓝牙之后，会搜索附近已经打开蓝牙的设备，选中搜索到的设备与之配对
就可以进行连接，本设计中图26所示的界面为搜索时附近打开的蓝牙设备，本设计选用的蓝牙名称时H-C-2010-06-
01,选中蓝牙模块为H-C-2010-06-01进行配对，首次连接的配对密码为1234，其中手机端与下位机监护仪蓝牙配对成
功画面如图27所示。

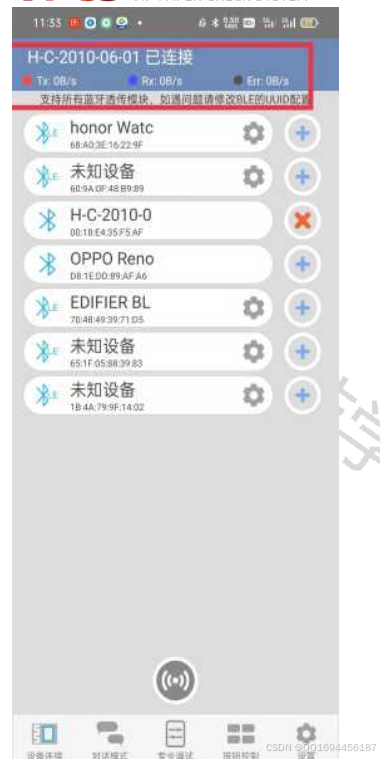

图26 手机端蓝牙搜索到的周围蓝牙列表 图27 手机端与下位机监护仪连接
5.2.2人体生理参数的接收与显示
　　本文中设计的监护仪采集到的人体生理参数主要包括血压、体温、心率，当手机APP的蓝牙客户端[17]与人体监
护仪采集模块的蓝牙配对成功之后，就可以将人体监护仪采集的人体生理参数发送给手机APP显示出来，在本论文中
所设计的APP界面相对来说界面比较简洁，在蓝牙未连接之前APP界面如图28所示。当监护仪中的蓝牙模块与手机APP
中的蓝牙模块配对成功之后，手机端就可以接收下位机发送过来的数据，并且可以实时的显示出采集到的人体生理
参数，并且与仿真界面显示的数值对应起来，其中手机APP所显示人体生理参数数据如图29所示。

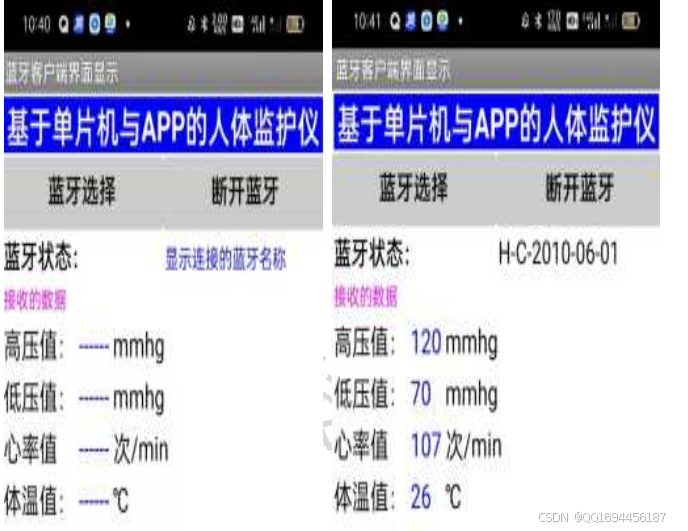

图28 蓝牙未连接之前APP界面 图29 蓝牙配对成功后实时监测生理参数

结 论

本设计基于单片机与APP的人体监护仪控制系统的设计在前期的准备中查阅了大量的相关资料，对人体参数的测
量进行了多种方案的对比，最后拟定的方案是用腕带套在手腕上，以传感器为检测手段，以STC89C52为主控单元，
通过体温传感器、心率传感器、血压传感采集到的人体生理参数经过AD模数转换芯片输出信号，然后经过主控芯片
进行分析和处理，最后的得到采集到的信息通过蓝牙发送到手机APP上显示。本文的主要工作如下：
（1）完成了系统供电电路的设计，保证了系统供电电路的稳定。
（2）完成了传感器的选型和采集电路的设计，实现对人体生理参数的采集。
（3）完成了人机接口电路，实现采集数据的显示和报警的设置和提示。
（4）完成了基于单片机与APP人体监护仪控制系统的仿真原理的设计，搭建Proteus软件仿真平台。
（5）完成了下位机人体监护仪通过蓝牙与手机APP的交互通信，实现了采集到的人体生理参数在手机上的对应
显示。
6）通过Keil软件完成了主程序、显示程序、报警和按键程序、传感器采集程序的编写，最后实现了对人体参
数的信息采集和显示。
