🍀内容梗概

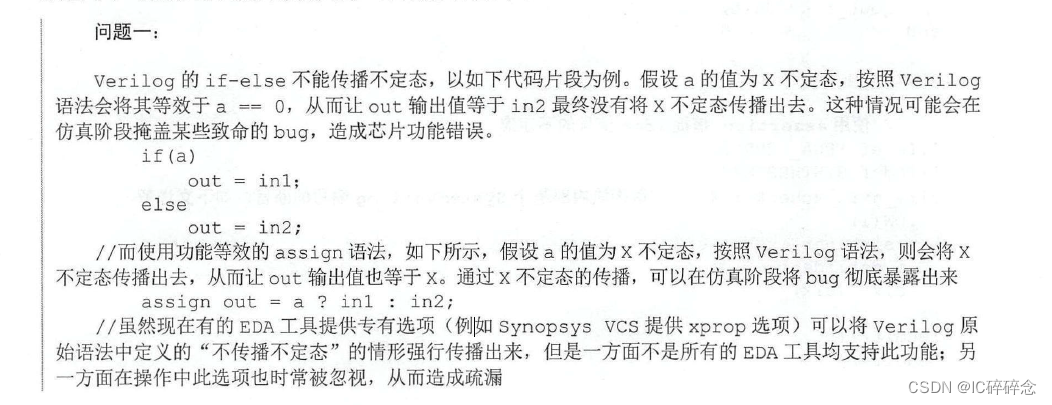

• if —-else.和 case语法不能传播不定态

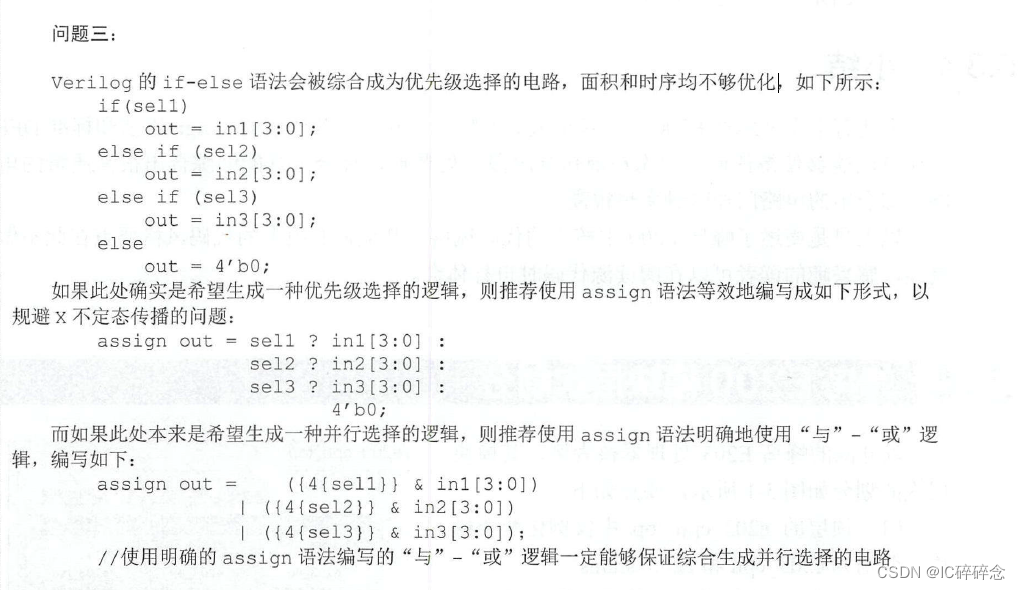

• Verilog 的if - else 语法会被综合成为优先级选择的电路， 面积和时序均不够优化

• 在两级寄存器之间的硬件逻辑越少，则意味能够运行到更高的主频。

• 变量赋初值

  变量声明时不要对变量进行赋初值操作。如果变量声明时设置初始值，仿真时变量会有期望的初值，但综合后电路的初始值是不确定的。如果信号初值会影响逻辑功能，则仿真过程可能会因验证不充分而错过查找出逻辑错误的机会。下面描述是不建议的：

      reg [31:0]      wdata = 32'b0 ;


  ◆赋初值操作应该在复位状态下完成，也建议寄存器变量都使用复位端，以保证系统上电或紊乱时，可以通过复位操作让系统恢复初始状态。

  ◆建议设计时，时钟采用正边沿逻辑，复位采用负边沿逻辑。

  ◆复位时语句块中所有的信号都应该赋予初值，不要漏掉相关信号。

      always @(posedge clk or negedge rstn) begin
  				 if (!rstn) begin
  					   cnt  <= 'b0 ; //漏掉 cout 赋初值，很危险
  				 end
  				 else if (cnt == 10) begin
  				     cnt  <= 4'b0 ;
  						 cout <= 1'b1 ;
  				end
  				else begin
             cnt  <= cnt + 1'b1 ;
             cout <= 1'b0 ;
  				end
     end


• 关于 always 语句

  ◆不到万不得已不要在 2 个 always 块中分别使用同一时钟的上升沿和下降沿逻辑，否则会引入相对复杂的时钟质量和时序约束的问题。

     //建议尽量避免 2 个 always 块 2 个时钟边沿的逻辑
     always @(posedge clk) begin
  		      a <= b;
     end
     always @(negedge clk) begin
        c <= d ;
     end


  ◆禁止在一个 always 块中同时将时钟的双边沿作为触发条件，编译、仿真可能会按照设计人员的思想进行，但此类电路往往不可综合，或综合后电路功能不会符合预期。

     //禁止一个 always 块中使用双边沿逻辑
     always @(posedge clk or negedge clk) begin
        a <= b ;
     end


  ◆禁止在 2 个 always 块中为同一个变量赋值，

     //此设计是错误的
     always @(posedge clk) begin
        a <= b ;
     end
     always @(negedge clk) begin
        a <= d ;
     end


  ◆一个 always 块中不要存在多个并行或不相关的条件语句，使用多个 always 分别描述。

  当一个 always 语句中存在多个并行或不相关的条件语句时，仿真的执行结果或综合的实际电路中，不相关的条件语句都是并行执行的。但是仿真过程可能是顺序执行的，如果有延迟信息可能会导致不可以预知的错误结果。且该写法可读性较差，功能结构划分不明显。

      //不推荐
      always @(posedge clk) begin
          if (a == b)
             data_t1 <= data1 ;
          if (a == b && c == d)
              data_t2 <= data2 ;
          else
              data_t2 <= 'b0 ;
      end
      //推荐分开写
      always @(posedge clk) begin
          if (a == b)
              data_t1 <= data1 ;
      end
      always @(posedge clk) begin
          if (a == b && c == d)
              data_t2 <= data2 ;
          else
              data_t2 <= 'b0
      end


• 关于时钟与异步

  ◆设计中尽量使用同步设计。

  ◆必须要使用异步逻辑时，一定要对不同时钟域之间的信号进行同步处理，不能直接使用相关信号，否则会产生亚稳态电路。

  ◆尽量不要直接将时钟信号与普通变量信号做逻辑操作，或对时钟信号进行电平信号的检测判断。例如下列描述都是不建议的。

      assign clk_gate = clk & clken ;
      assign dout = (clk == 1'b1) ? din : 0 ;
      always @(posedge clk) begin
          if (clk = 1'b1)
              data_t1 <= data1 ;
      end
