主要功能为,把走线过孔等,从一个PCB复制到另外一个PCB中;
学习笔记,仅供大家参考!
- 两个注意事项 此指令必须拷贝元件位置摆放位置要一样

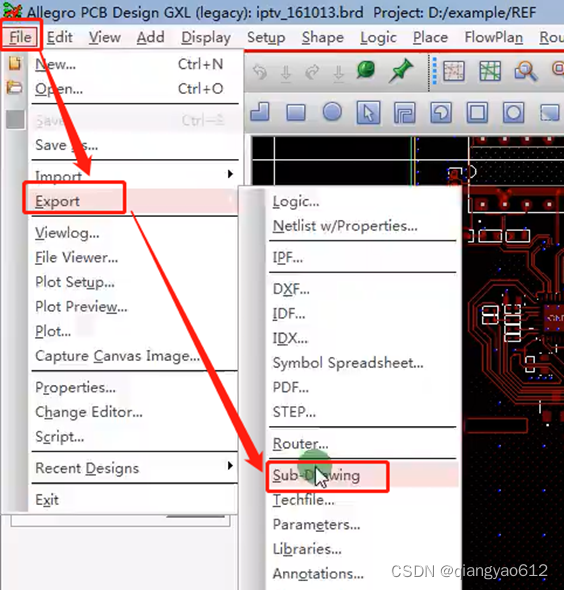

- File->export->sub drawing

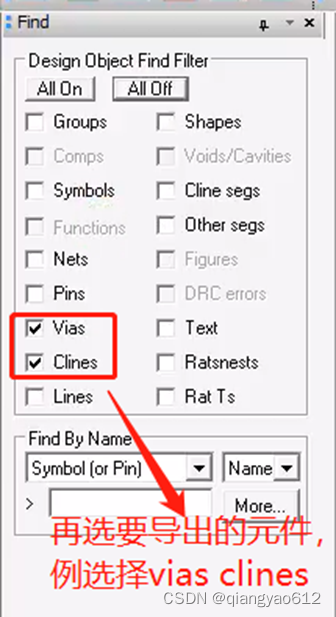

再选择所以复制的类型项目

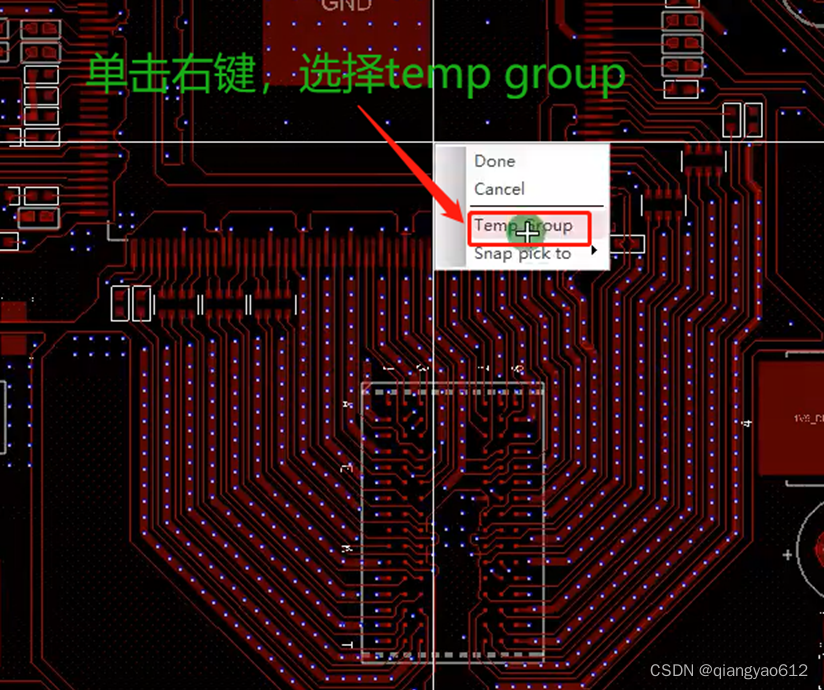

PCB上右键 tenp group 框选复制内容;

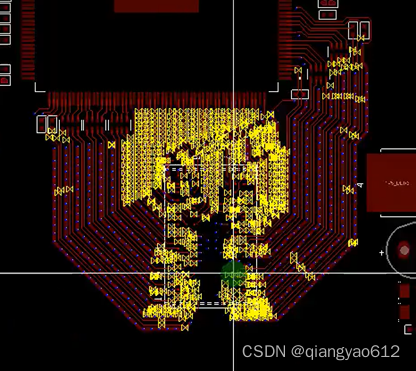

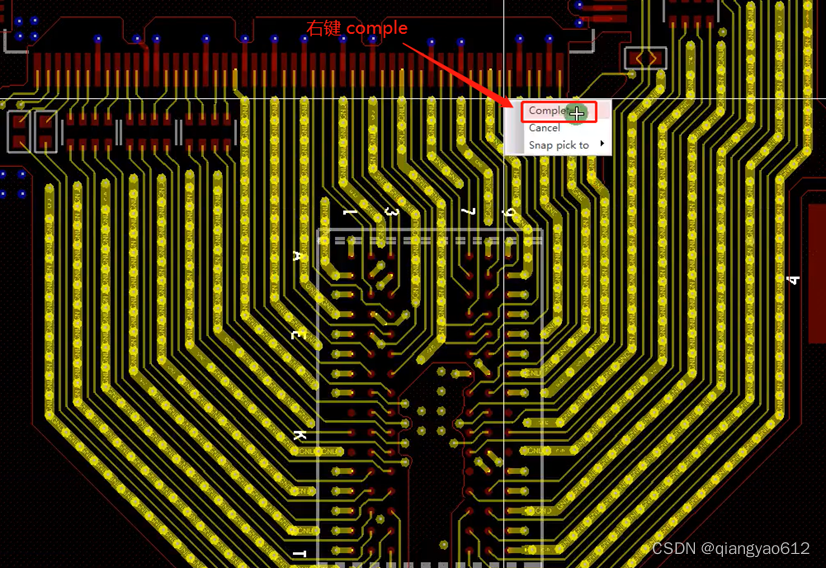

框选所需要的复制对像,然后右键comple

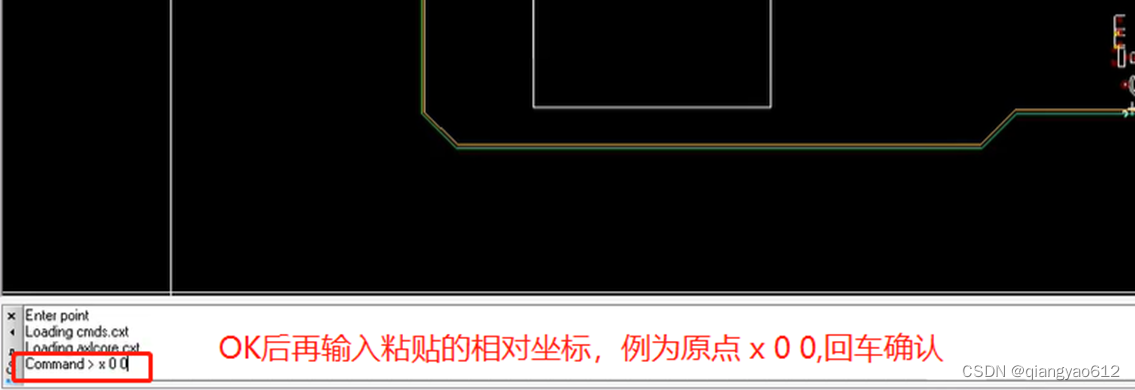

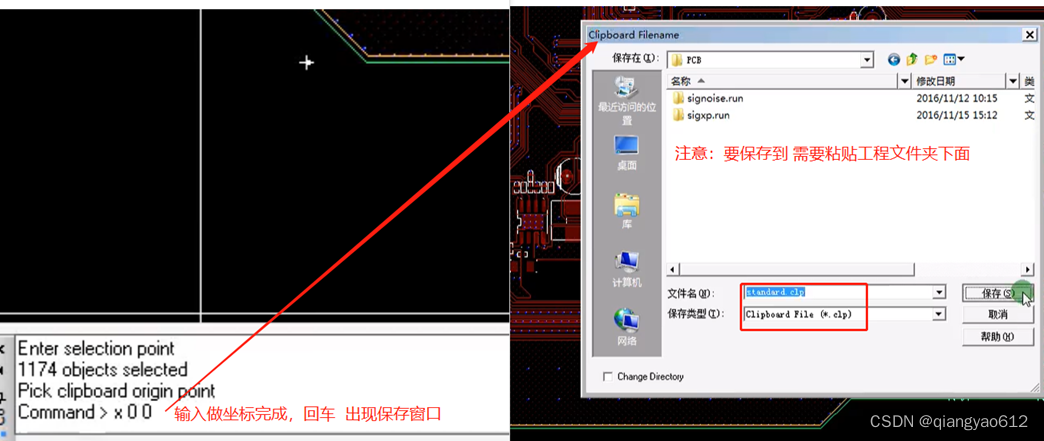

再输入参考坐标,例输入x 0 0,以原点为坐标,再 回车,保存文件

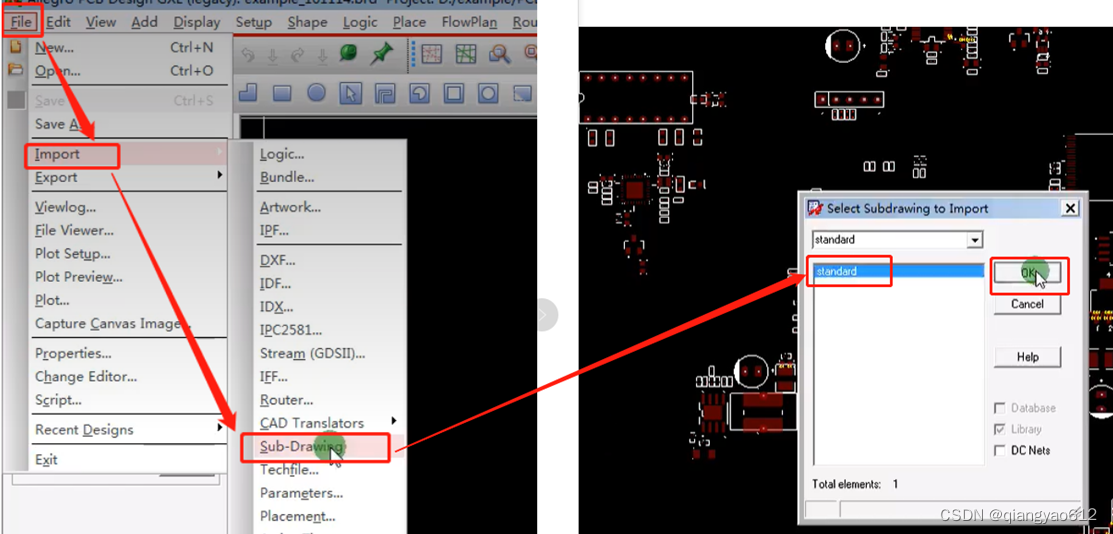

3, 再导入新PCB中(File->import->sub-drawing),选择要文件,再ok
再输入坐标

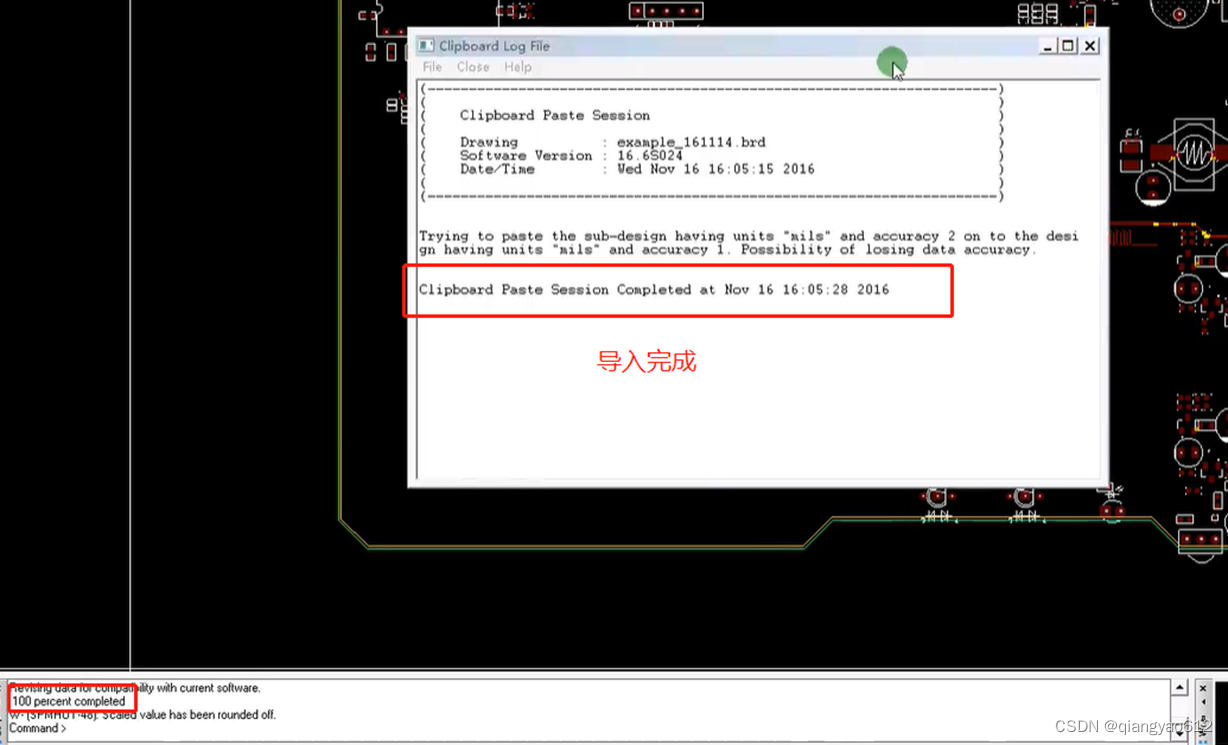

4,, 导入完成效果(两个板子规则不一样,有DRC报错,后面要根据情况再调整规则)
