编译真的很重要!了解一下机器是如何工作的吧。当然啦!通过学习这篇文章还可以学习制作库文件哦!隐藏你的源码,依然可以调用函数。这样代码发给别人就不怕源码暴漏哦!🍔

实际项目中确实也会接触到这块,所以想拿出来入门一下。

目录

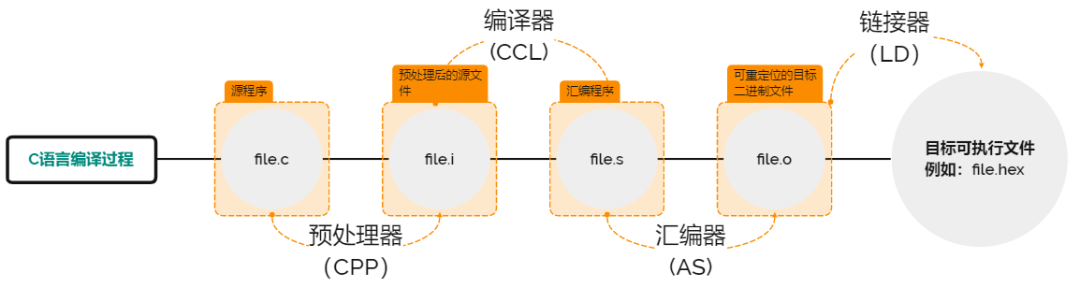

GCC编译

1. 预处理阶段(Preprocessing)

2. 编译阶段(Compilation)

3. 汇编阶段(Assembly)

4. 链接阶段(Linking)

示例

GHS编译

1. 源代码准备

2. 预处理阶段

3. 编译阶段

4. 汇编阶段

5. 链接阶段

总结

静态库.lib

1.制作静态库

2.使用静态库

1. 创建或打开你的C项目

2. 将静态库文件添加到项目

3. 添加库文件路径和库文件名到项目设置


GCC编译

GCC 编译器是一个开源的编译器套件,用于编译多种编程语言,包括 C、C++、Objective-C、Fortran、Ada 等。它是一个功能强大且灵活的编译器,支持多种平台和架构。

1. 预处理阶段(Preprocessing)

在预处理阶段,GCC 将源代码中的预处理指令(以 # 开头的指令,如 #include#define)处理成纯 C 代码。预处理器会将头文件包含到源文件中,执行宏替换等操作。

生成的文件:通常,预处理后的文件会以 .i 扩展名保存,如 source.i

2. 编译阶段(Compilation)

编译阶段将预处理后的源文件翻译成汇编语言。GCC 使用的是内置的 C 编译器(称为 cc1),它将 C 代码转换成目标机器的汇编代码。

生成的文件:通常,编译后的文件会以 .s 扩展名保存,如 source.s

3. 汇编阶段(Assembly)

在汇编阶段,汇编器将汇编代码转换成机器码指令,生成目标文件。这些目标文件包含了二进制代码和相关的元数据。

生成的文件:通常,汇编后的文件会以 .o 扩展名保存,如 source.o

4. 链接阶段(Linking)

链接阶段将所有的目标文件(包括程序的主文件和所有的库文件)链接在一起,生成最终的可执行文件。链接器(ld)负责解析符号引用、符号重定位等任务,将各个目标文件中的代码和数据段组合成一个可执行文件。

生成的文件:最终生成的可执行文件通常没有扩展名,如 a.out

示例

假设有一个 C 源文件 hello.c

#include <stdio.h>

int main() {
   printf("Hello, world!\n");
   return 0;
}

通过 GCC 编译该文件时,可以执行以下命令:

gcc -o hello hello.c

这个命令会依次执行预处理、编译、汇编和链接四个阶段,并生成最终的可执行文件 hello

  • hello.i:预处理后的文件。

  • hello.s:编译后的汇编文件。

  • hello.o:汇编后的目标文件。

  • hello:最终的可执行文件。

这就是 GCC 编译器的工作过程以及每个阶段生成的文件。

GHS编译

RH850 是一种用于嵌入式系统的微控制器(MCU),通常用 Green Hills Software(GHS)编译工具进行编译和链接。GHS 工具链包含编译器、汇编器、链接器等,支持各种目标平台和架构。编译过程包括使用链接脚本,这是生成嵌入式系统二进制文件的关键步骤。下面是一个典型的 RH850 使用 GHS 编译器的编译过程,详细介绍了每个阶段及其生成的文件,特别是链接器脚本的作用。

1. 源代码准备

假设有一个简单的 C 源文件 main.c

#include <stdio.h>

void main(void) {
   printf("Hello, RH850!\n");
}

2. 预处理阶段

预处理器将处理所有的预处理指令,例如 #include#define,生成一个预处理后的文件。

命令

ccrh850 -E main.c -o main.i

生成的文件

  • main.i:预处理后的文件。

3. 编译阶段

编译器将预处理后的 C 代码转换为汇编代码。

命令

ccrh850 -S main.i -o main.s

生成的文件

  • main.s:汇编代码文件。

4. 汇编阶段

汇编器将汇编代码转换为机器代码,生成目标文件。

命令

asrh850 main.s -o main.o

生成的文件

  • main.o:目标文件(对象文件)。

5. 链接阶段

链接器将多个目标文件和库文件链接在一起,生成可执行文件。链接器脚本在这个阶段非常重要,用于指定代码和数据段在内存中的布局。

链接器脚本(linker script)

一个典型的链接器脚本可能如下所示(linker.ld):

SECTIONS
{
  .text : {
       *(.text)
  }
  .data : {
       *(.data)
  }
  .bss : {
       *(.bss)
  }
}

这个脚本指定了 .text 段(代码段)、.data 段(数据段)和 .bss 段(未初始化数据段)的布局。

命令

librh850 main.o -T linker.ld -o main.elf

生成的文件

  • main.elf:最终的可执行文件(ELF 格式)。

总结

  • 预处理:

    ccrh850 -E main.c -o main.i
    • 生成预处理后的文件 main.i

  • 编译:

    ccrh850 -S main.i -o main.s
    • 生成汇编代码文件 main.s

  • 汇编:

    asrh850 main.s -o main.o
    • 生成目标文件 main.o

  • 链接:

    librh850 main.o -T linker.ld -o main.elf
    • 生成最终的可执行文件 main.elf,使用链接器脚本 linker.ld 指定内存布局。

每个阶段都生成特定的中间文件和最终的可执行文件,链接器脚本在链接阶段至关重要,它定义了程序的内存布局,使得生成的二进制文件能够正确地运行在目标硬件上。

静态库.lib

通过静态库,开发者可以隐藏实现细节,仅暴露接口(头文件)。这增加了代码的安全性,并使得接口的更改不会影响到使用该库的代码,只要接口保持不变。

真的太好玩啦!

1.制作静态库

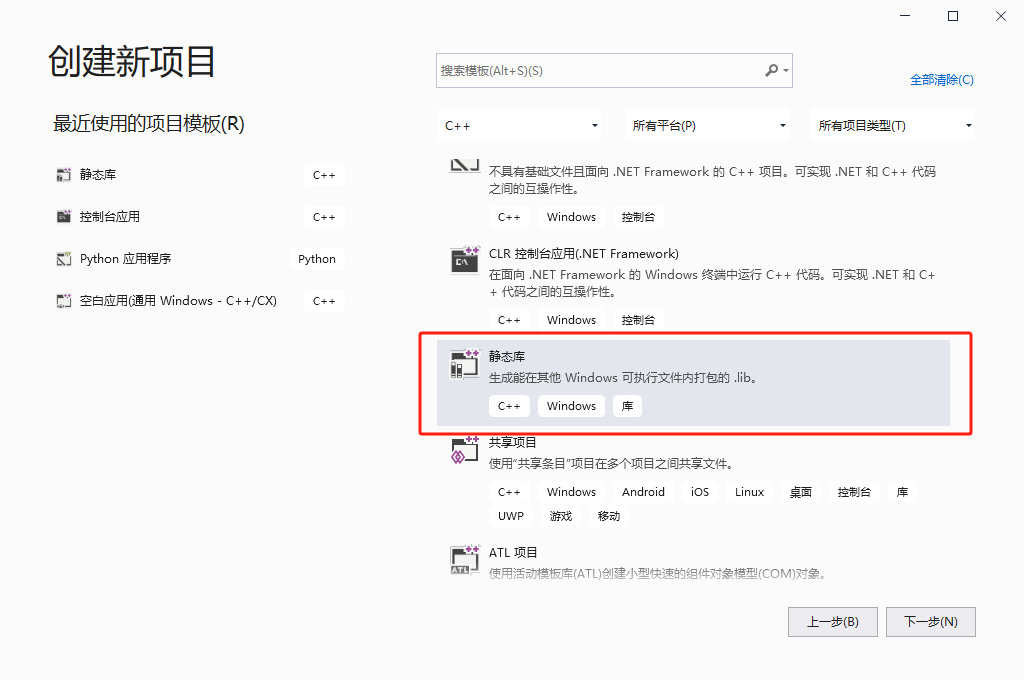

  • VS创建一个新项目

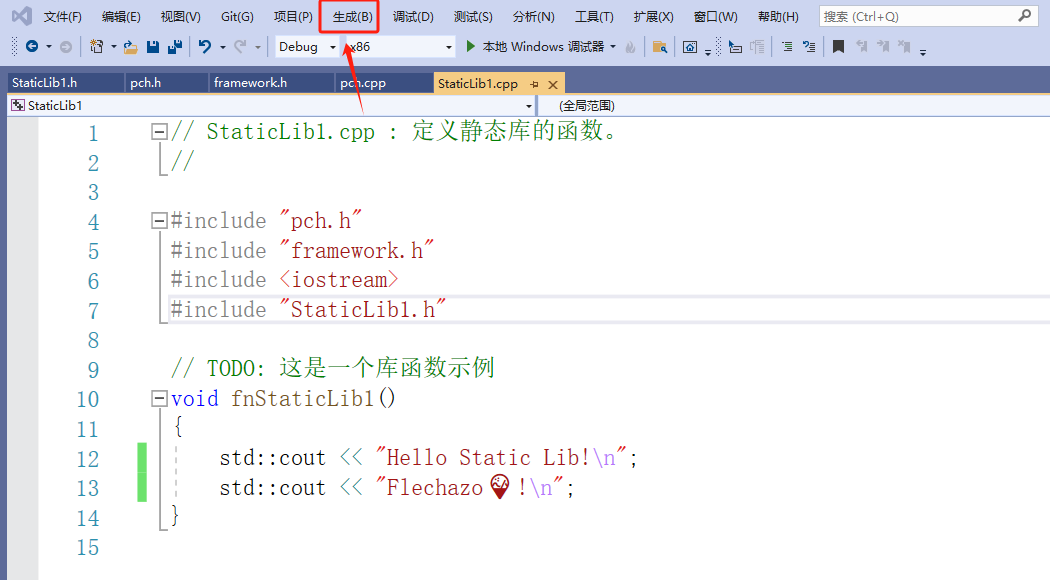

  • 打印一些信息,并在头文件声明这个函数

  • 生成lib

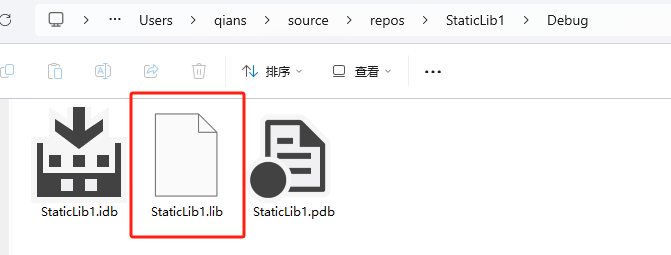

看到他啦

2.使用静态库

1. 创建或打开你的C项目

首先,确保你已经在Visual Studio中创建了一个C项目或打开了现有的C项目。

2. 将静态库文件添加到项目

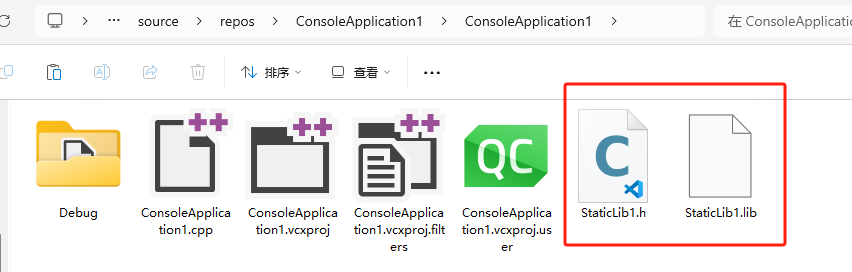

假设你的静态库文件是 StaticLib1.lib

  1. StaticLib1.lib 文件拷贝到你的项目目录中,通常放在一个特定的文件夹中,比如 libs 文件夹。我懒哈哈!随便放啦

3. 添加库文件路径和库文件名到项目设置

  1. 打开项目属性

    • 在解决方案资源管理器中,右键点击你的项目名称,选择“属性”(Properties)。

  2. 配置包含目录

    • 在项目属性窗口中,导航到 Configuration Properties -> C/C++ -> General

    • Additional Include Directories 字段中,添加你的头文件目录的路径。如果你的头文件在 include 文件夹中,输入相对路径 include 或者绝对路径。

  3. 配置库目录

    • 在项目属性窗口中,导航到 Configuration Properties -> Linker -> General

    • Additional Library Directories 字段中,添加你的静态库目录的路径。如果你的库文件在 libs 文件夹中,输入相对路径 libs 或者绝对路径。

  4. 添加库文件

    • 在项目属性窗口中,导航到 Configuration Properties -> Linker -> Input

    • Additional Dependencies 字段中,添加你的库文件名称 mylibrary.lib。如果有多个库文件,用分号分隔。

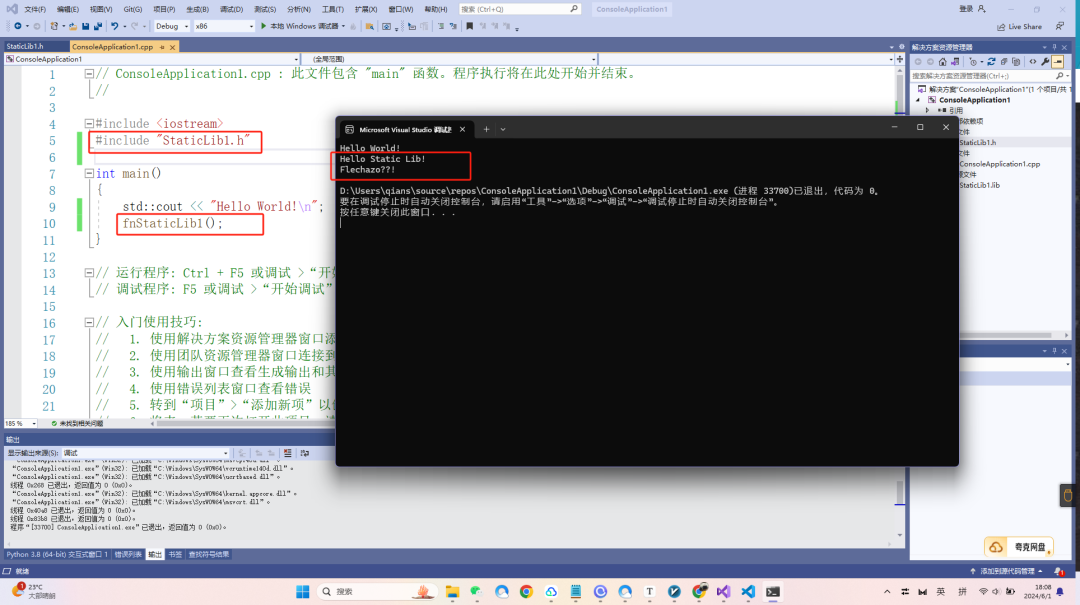

最后就可以调用静态库里的函数啦!同时又看不到函数的具体实现。是不是贼有意思呢?
