  动态配置协议(DCP)的任务是将地址和名称分配给 PROFINET IO 系统中的各个参与者。
  DCP 协议在 IEC 61158 标准中指定。电报序列和服务在地址管理部分进行了说明。

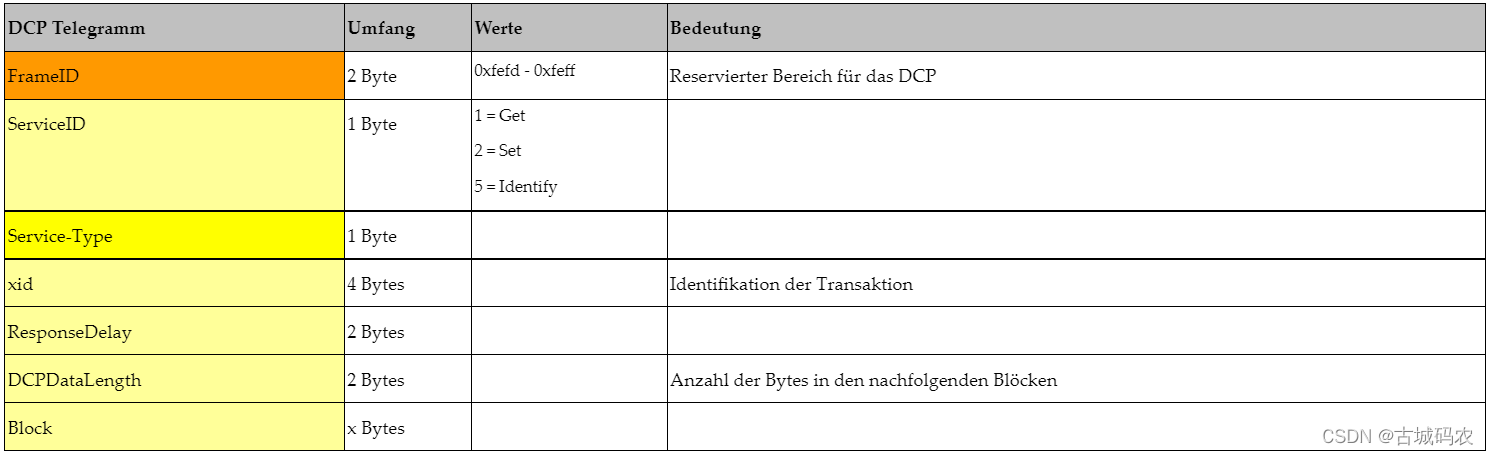

DCP 报文具有以太网类型 0x8892 = PROFINET 和以下结构：
在这里插入图片描述
请添加图片描述

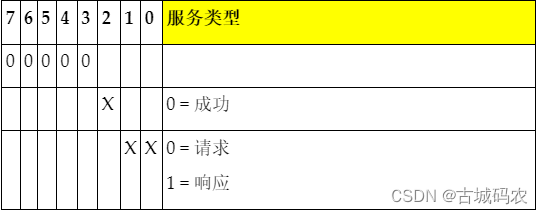

这Service-Type编码如下：

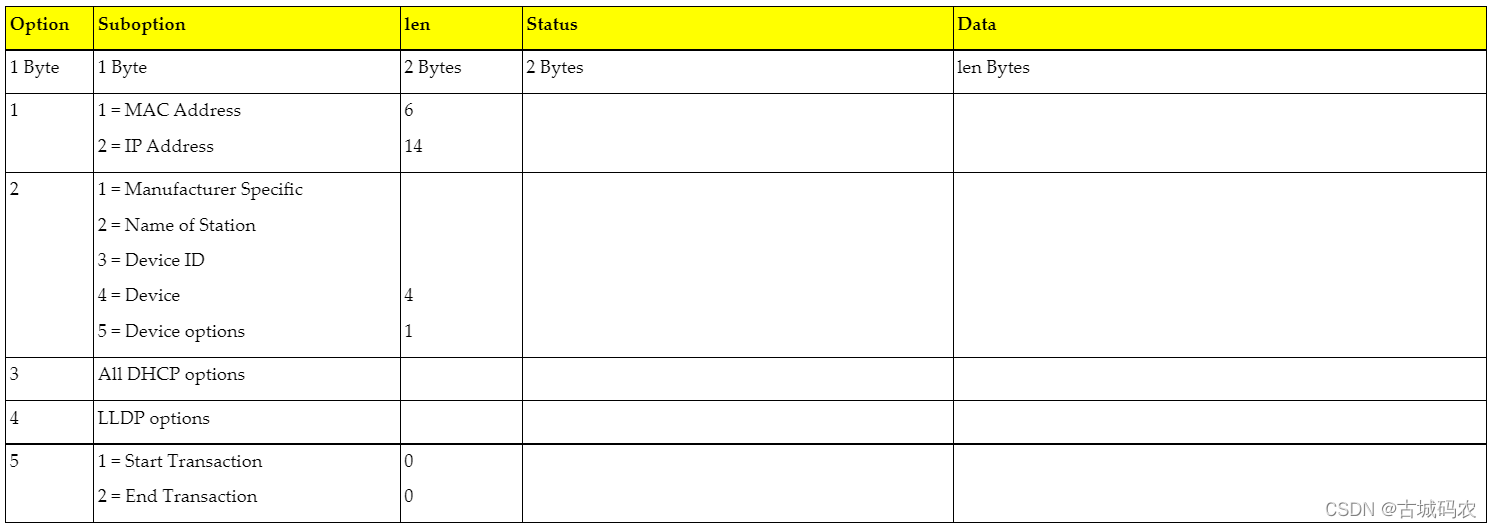

在这里插入图片描述Jeder Block in einem DCP Telegramm beschreibt nun spezielle Eigenschaften:
在这里插入图片描述

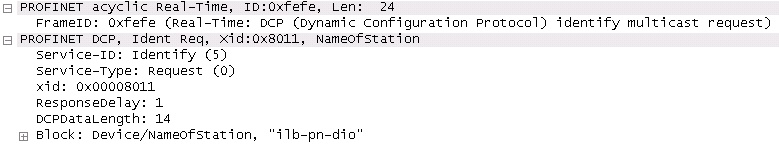

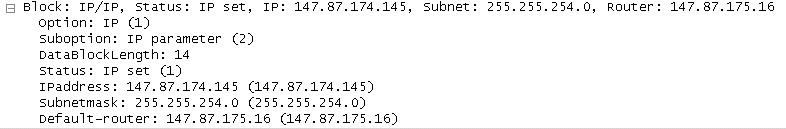

Ein DCP-Block zum setzen einer IP Adresse kann bei Wireshark so aussehen:
请添加图片描述
