virtuoso学习笔记（ADE Explorer）

目录

切换Assembler

气泡显示仿真结果

同时跑几个角

历史记录

参数扫描

蒙特卡罗

蒙卡仿真贡献

蒙卡的失配和工艺偏差

蒙卡仿真细节

具体仿真网表netlist

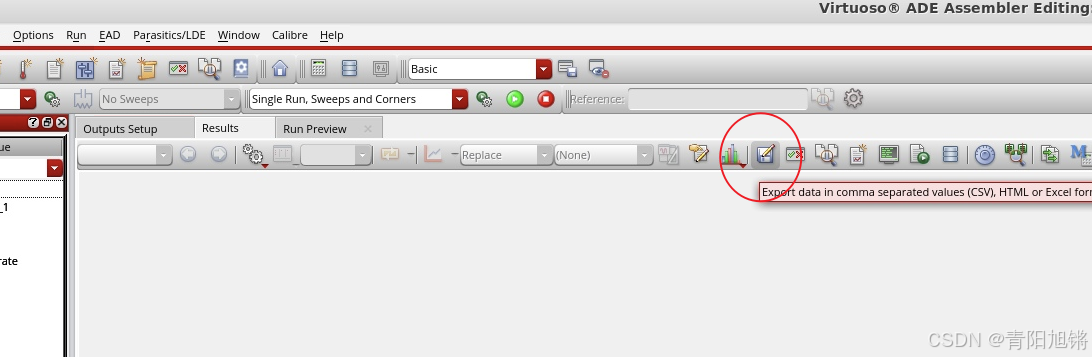

保存仿真数据

仿真过程中查看参数

---

切换Assembler

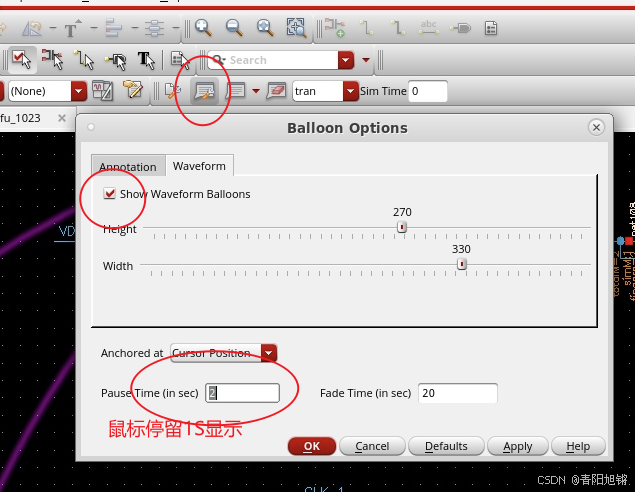

气泡显示仿真结果

Maestro仿真

同时跑几个角

Ade explorer

Simulation-run preview

记得点黄色圈箭头，更新仿真设置到preview

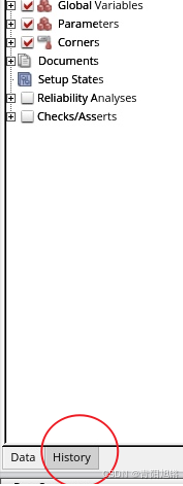

历史记录

Ade Assembler

可以点击create datasheet 生成整个XML的仿真报告

参数扫描

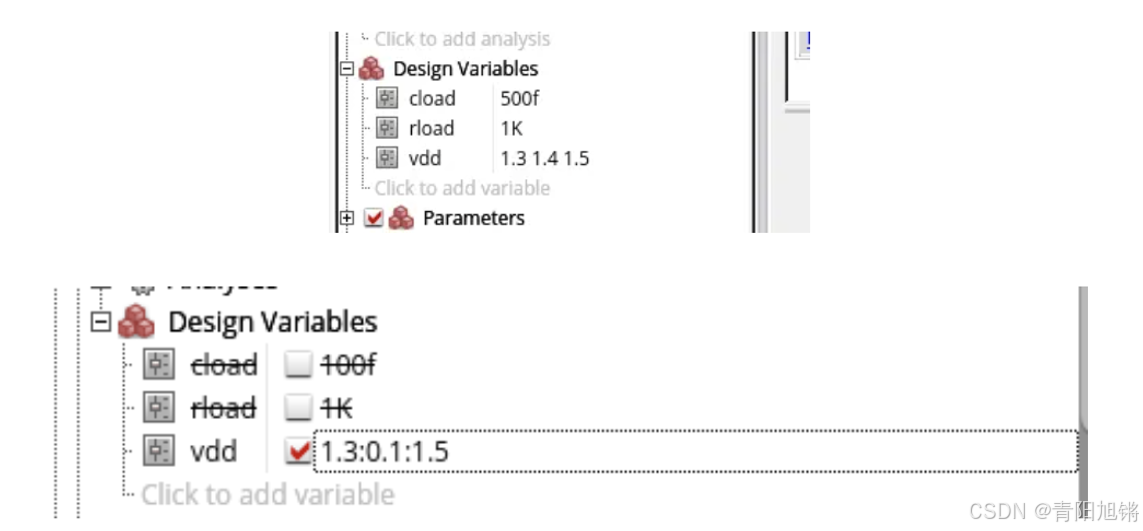

直接用空格分隔参数即可，也可以用冒号表示 start:step:stop。

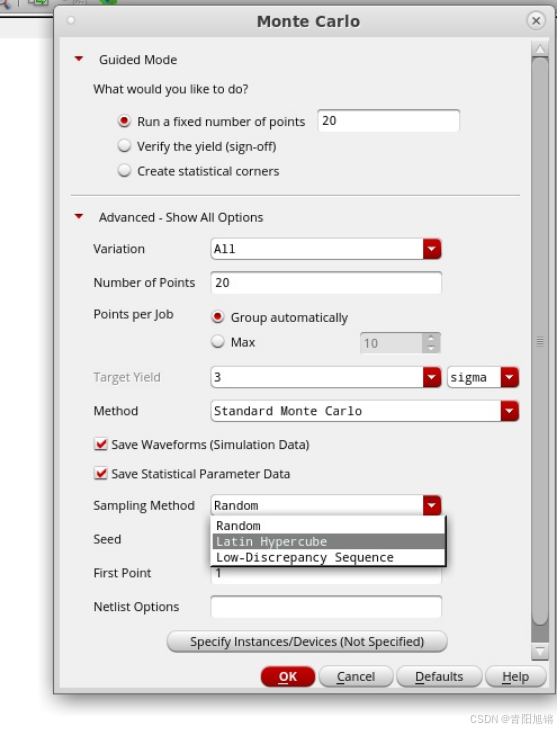

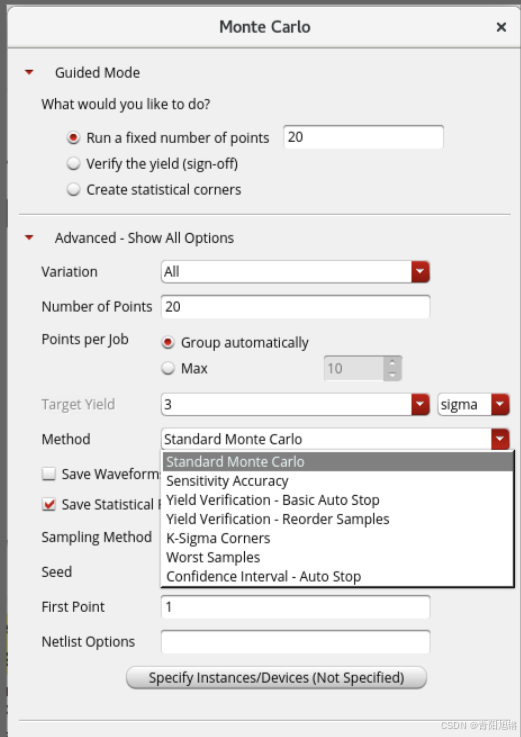

蒙特卡罗

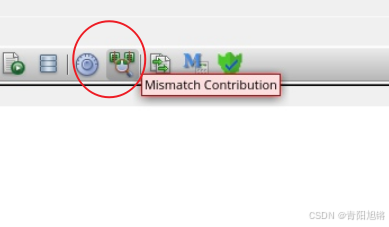

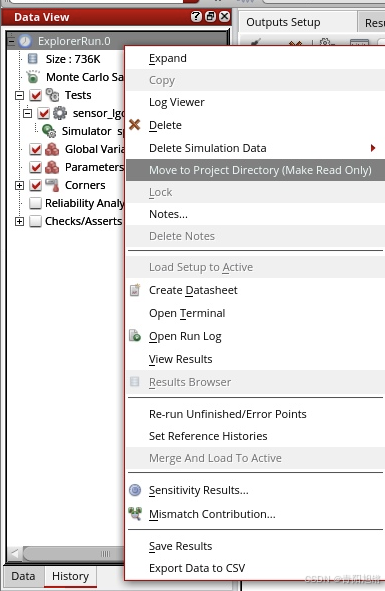

蒙卡仿真贡献

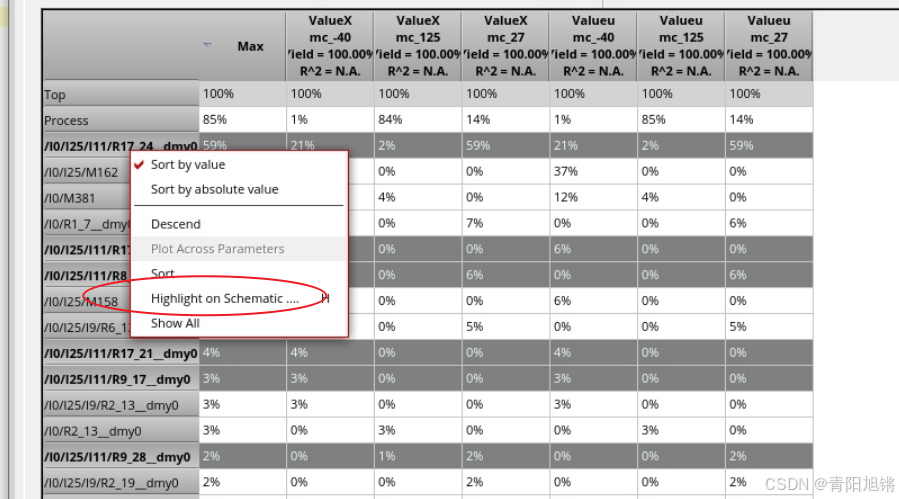

点开后右键可以直接高亮器件

蒙卡的失配和工艺偏差

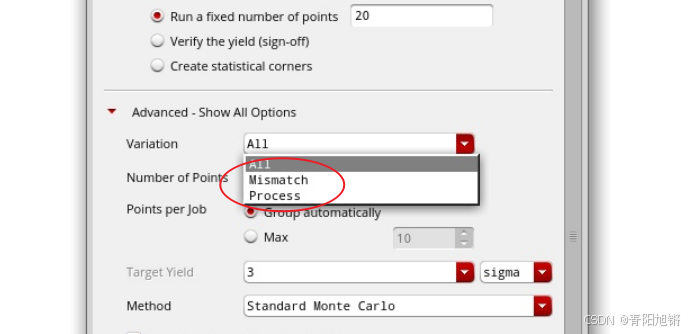

蒙卡分为失配的随机误差mismatch和工艺偏差process

随机误差可以在tt，ss，ff三个工艺角下进行仿真

随机误差mismatch：同类型器件的失配

工艺偏差process：器件随corner变化的误差

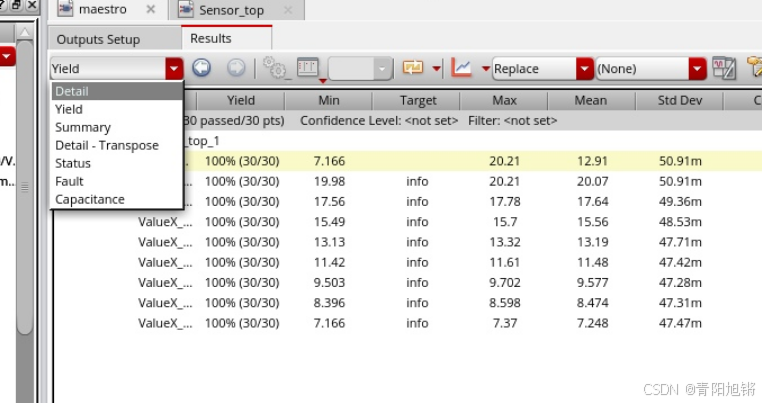

蒙卡仿真细节

Detail可以看各个点的参数

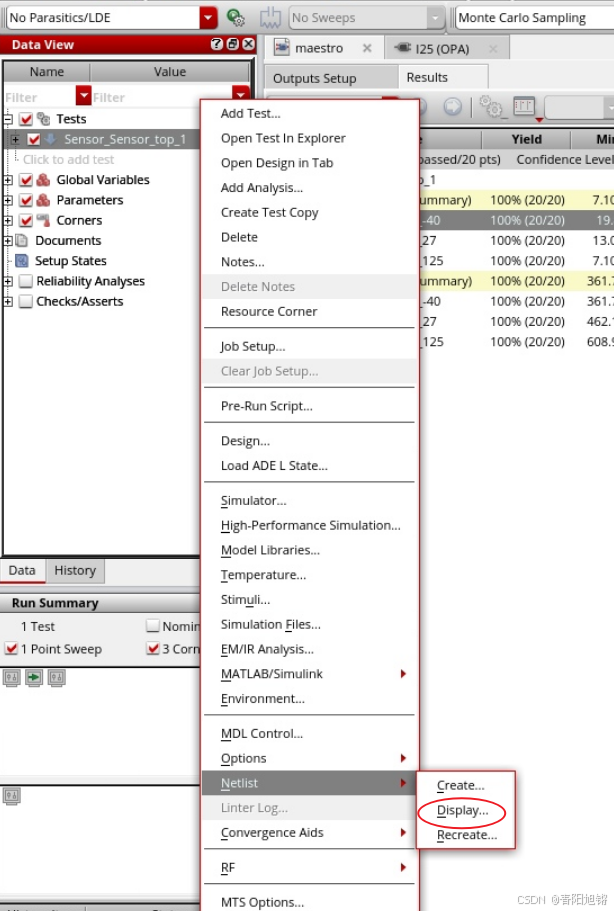

具体仿真网表netlist

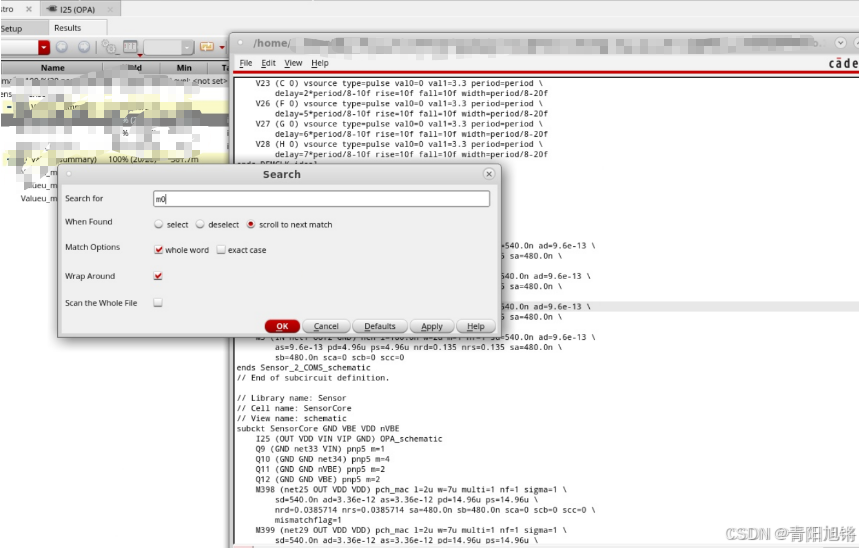

右键test打开网表

打开这个网表可以直接看到里面的各个器件，并CTRL+f直接搜。

保存仿真数据

仿真过程中查看参数

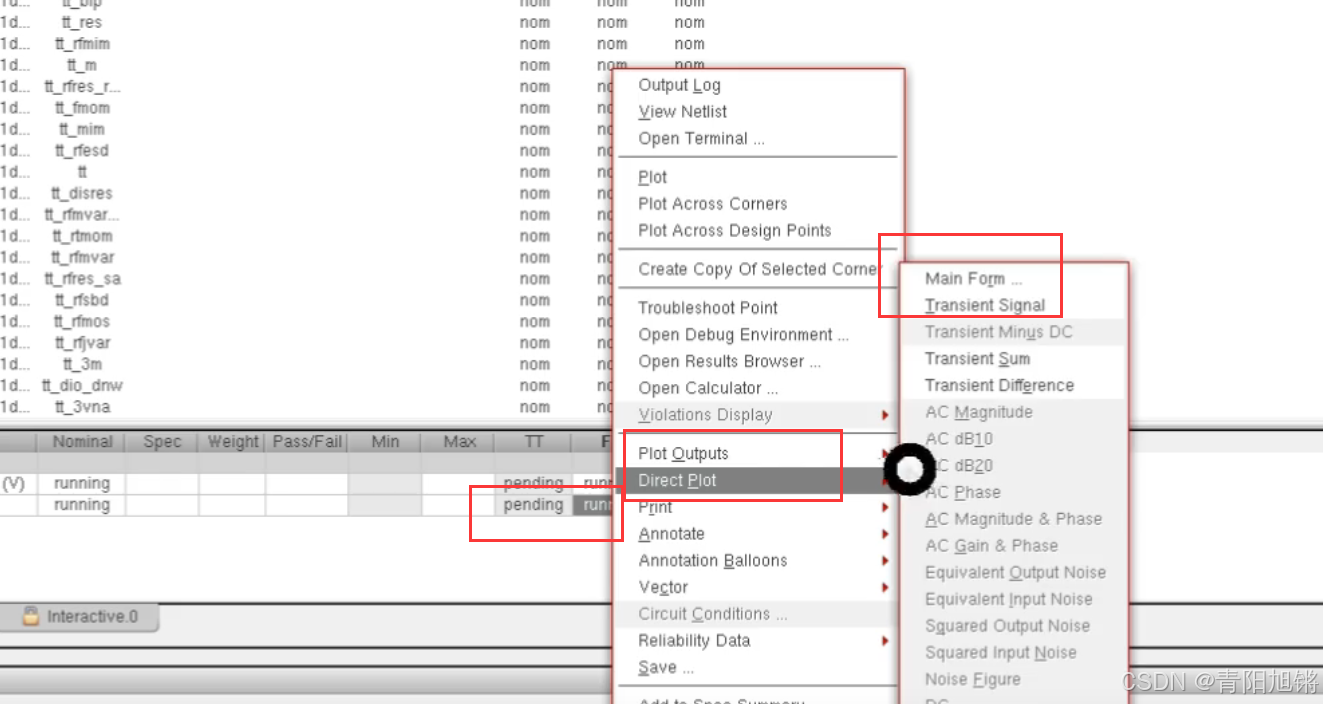

仿真中查看参数，右键，plot
