基本概念

通道：1个通道对应1个发送缓冲区和1接收缓冲区

作业：1个作业对应1次SPI通讯发送的内容，也就是SPI一次

选过程所传输的内容。一个作业至少要包含一个通道，里面的所有通道必须使用同一个片选信号，可以多个作业/通道对应同一个片选。

序列：可以把多个作业分配给一个序列，可以理解为是作业的组合。SPI通讯是基于序列触发的，即使发送1个作业也要将该作业分配给1个队列，然后通过触发序列来实现作业的传输。

Buffer<通道<作业<序列

channel不是通道，是缓存区，对应一个EB或者IB，到波形上就是一帧有多少位。

内部缓存是指发送/接收数据的缓存是由SPI驱动模块分配的。有的MCU的SPI控制器内部有独立缓存，因此，设计内部缓存的通道是为了利用这类MCU本身的性能；如果MCU的SPI控制器内部没有独立缓存，则使用软件模拟。

外部缓存是指发送/接收数据的缓存是由用户指定的，这也是为了复用外部缓存空间。

双时钟机制

允许在运行过程当中，可以在保持传输的基本特征（如波特率）的前提下更改时钟参考，改变频率或者功率。

限制

如果用DSPI1或者3，用了PF3端口，开了个大于60M的时钟，SpiTimeCs2Clk就不能为0。因为PAD[83]不支持pc高速运行的特性，可能会导致DSPI1或者3不能正常工作。

新配置SpiEnable32BitsDataWidthReord

允许MCAL软件在将数据推送到硬件之前交换halfwords

DMA模式下使能了该配置：MCAL软件会将输入的发送缓冲区重新排序，因此输入发送缓冲区必须位于RAM中。

DMA模式下失能了该配置：MCAL软件没有将输入的发送缓冲区重新排序，API将不得不重新排序输入的发送缓冲区，因此输入的发送缓冲区可以在ROM或者RAM。

FIFO模式下使能了该配置：MCAL软件在将数据推到硬件之前交换halfwords，输入的发送缓冲区不受重新排序的影响，可以在ROM或RAM。

FIFO模式下失能了该配置：MCAL软件没有将输入的发送缓冲区重新排序，API将不得不重新排序输入的发送缓冲区，因此输入的发送缓冲区可以在ROM或者RAM。

三个API功能等级

LEVEL 0：同步SPI驱动模块，以同步方式通信。只能处理简单的同步通信，其他函数在通信完成之前不能打断当前通信调用的函数。通常用于简单SPI总线网络中，以及与片外高速器件通信的ECU上。

LEVEL 1：异步SPI驱动模块，以异步方式通信。只能处理异步通信，通信过程调用的函数是非阻塞的，其他函数可以继续执行而无须等待通信完成。通信完成后使用通知机制告知用户，在软件上可以由中断或者轮询的方式实现。通常用于具有不同优先级的SPI总线网络中，以及与片外低速器件通信的ECU上。

LEVEL 2：增强型SPI驱动模块，以同步或异步方式通信。通常用于有多个SPI硬件单元的MCU上，MCU需要处理多个SPI任务，既包括针对不同优先级的任务，也包括针对不同速度片外器件的任务。例如，一个SPI硬件通过同步方式与片外高速器件通信，另一个SPI硬件通过异步方式与片外低速器件通信。

TSB模式

定时串行总线模式。

在TSB模式下，传输的SPI数据优先级高于DSI数据

在ITSB模式下，SPI数据和DSI数据不考虑优先级进行交错，在每次触发时，当SPI中没有帧或之前的传输是来自SPI的帧时，都会发送来自DSI的帧

配置

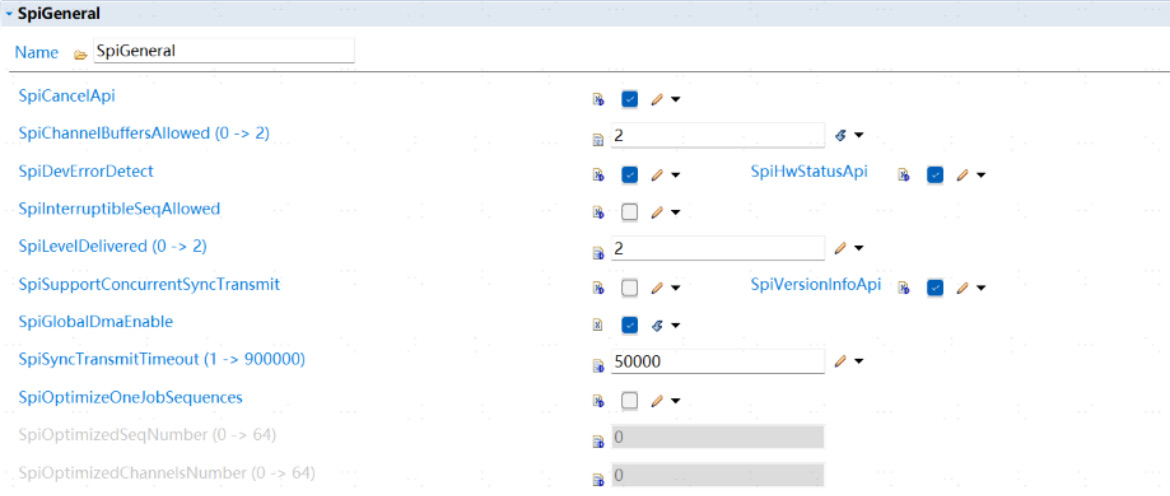

SpiGeneral

SpiCancelApi使能Spi_Cancel接口

SpiChannelBuffersAllowed允许使用的通道缓冲区类型，0只允许内部缓冲区，1只允许外部缓冲区，2都允许，一般默认选择2

SpiDevErrorDetect使能开发者错误检查

SpiHwStatusApi使能Spi_GetHWUnitStatus接口

SpiInterruptibleSeqAllowed使能中断序列处理功能

SpiLevelDelivered选择可用的扩展的SPI处理程序/驱动程序级别，0只允许简单的同步行为，1在0的基础上增加基本异步行为，2增强行为也就是允许同步和异步行为，一般默认选择2

SpiSupportConcurrentSyncTransmit不同序列的并发调用Spi_SyncTransmit是否可配置，只有这些序列不共享硬件单元的时候，才允许并发调用Spi_SyncTransmit。一般都会共享硬件单元，所以不用勾选这个。

SpiVersionInfoApi使能Spi_GetVersionInfo接口

SpiGlobalDmaEnable允许使用DMA模式，对于每一个SPI单元，可以配置传输方法为DMA或者FIFO。如果不勾选这个选项，就不允许使用DMA模式，所有SPI单元都只能使用FIFO。

SpiSyncTransmitTimeout接口SPI_SyncTransmit等待收发FIFO清空或者填完的超时值，默认50000，自己选个差不多大小的，只要不产生超时不影响其他任务执行就可以。

SpiOptimizeOneJobSequences为只有一个作业的序列开启同步传输优化，在初始化的时候，使用额外的RAM充当内部缓冲区。

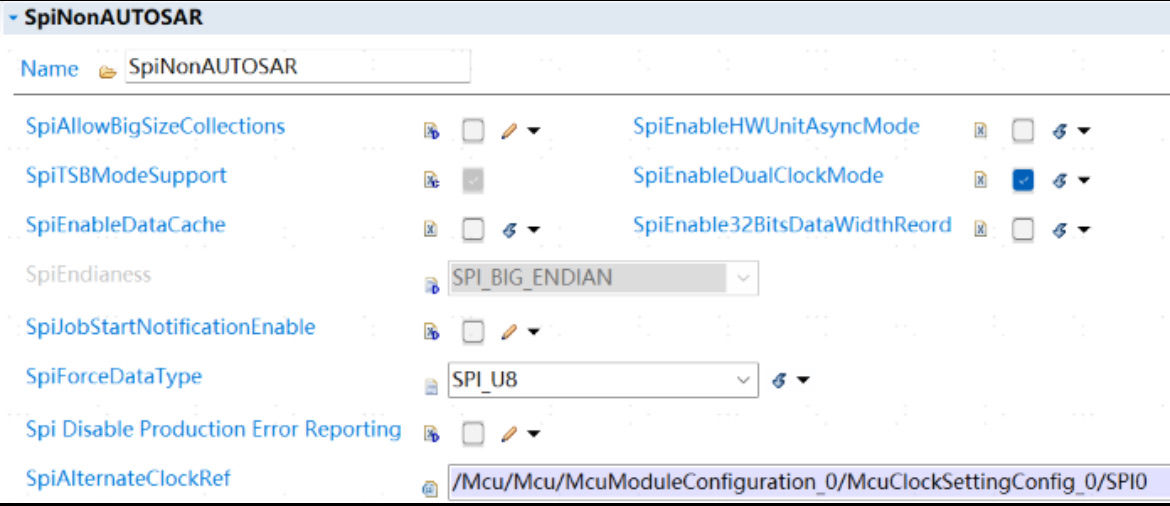

SpiNonAUTOSAR

SpiAllowBigSizeCollections允许超过255个序列、作业和通道

SpiEnableHWUnitAsyncMode使能Spi_SetHWUnitAsyncMode接口，允许为每个硬件单元单独定义轮询或中断的操作模式。

SpiTSBModeSupport允许用户访问Micro Second总线，配置，默认勾选改不了，但也用不上。

SpiEnableDualClockMode使能Spi_SetClockMode接口，并且允许双时钟配置

SpiEnableDataCache使能在DMA模式下数据缓存映射到SPI缓冲区

SpiEnable32BitsDataWidthReord由于硬件IP问题，MCAL软件需要重新排序words，详情请看“新配置SpiEnable32BitsDataWidthReord”

SpiEndianess大小端定死了是大端，无法改变。

SpiJobStartNotificationEnable使能作业开始执行时候的通知机制

SpiForceDataType强制改变的数据类型

Spi Disable Production Error Reporting失能诊断错误报告和通知

SpiAlternateClockRef参考备用时钟

SpiDriver

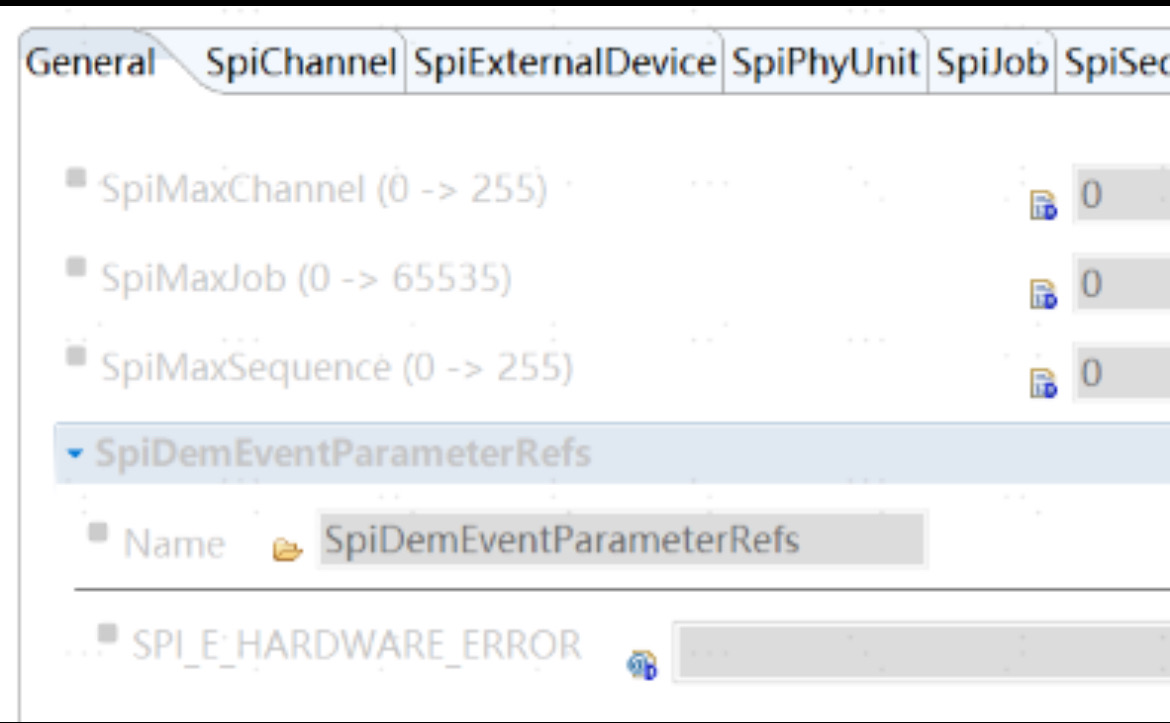

General

这里的配置都是默认无法改变的，已经舍弃了这些配置

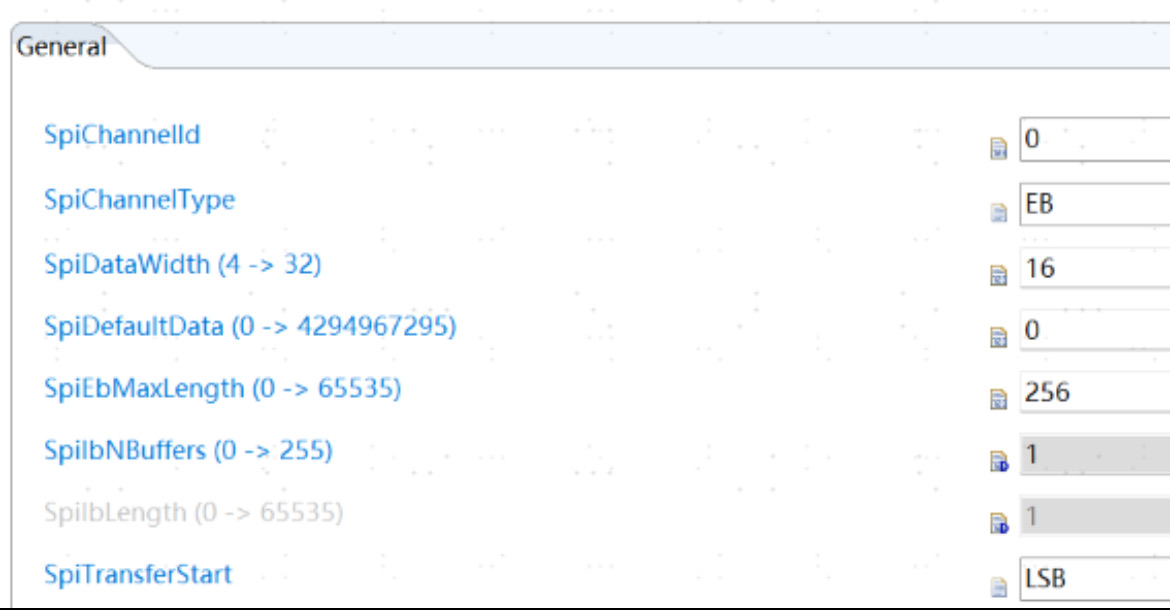

SpiChannel

SPI通道是用相同结构（数据结构）定义的数据的软件交换媒介。

SpiChannelId通道ID

SpiChannelType通道使用的缓冲区类型，要看SpiChannelBuffersAllowed的配置允许使用的缓冲区类型

SpiDataWidth数据宽度，单位为位

SpiDefaultData发送数据默认值

SpiEbMaxLength外部缓冲区最大大小，单位为位，是SpiDataWidth的倍数。例如SpiDataWidth数据宽度为6，SpiEbMaxLength外部缓冲区最大大小是2代表着2个8位的数据元素。SpiDataWidth数据宽度大于16位小于等于32位，SpiEbMaxLength外部缓冲区最大大小是2代表着2个32位的数据元素。

SpiIbNBuffers内部缓冲区最大大小，单位为位，是软件模拟的，不可配置，SpiIbLength也同理。

SpiTransferStart发送的字节序

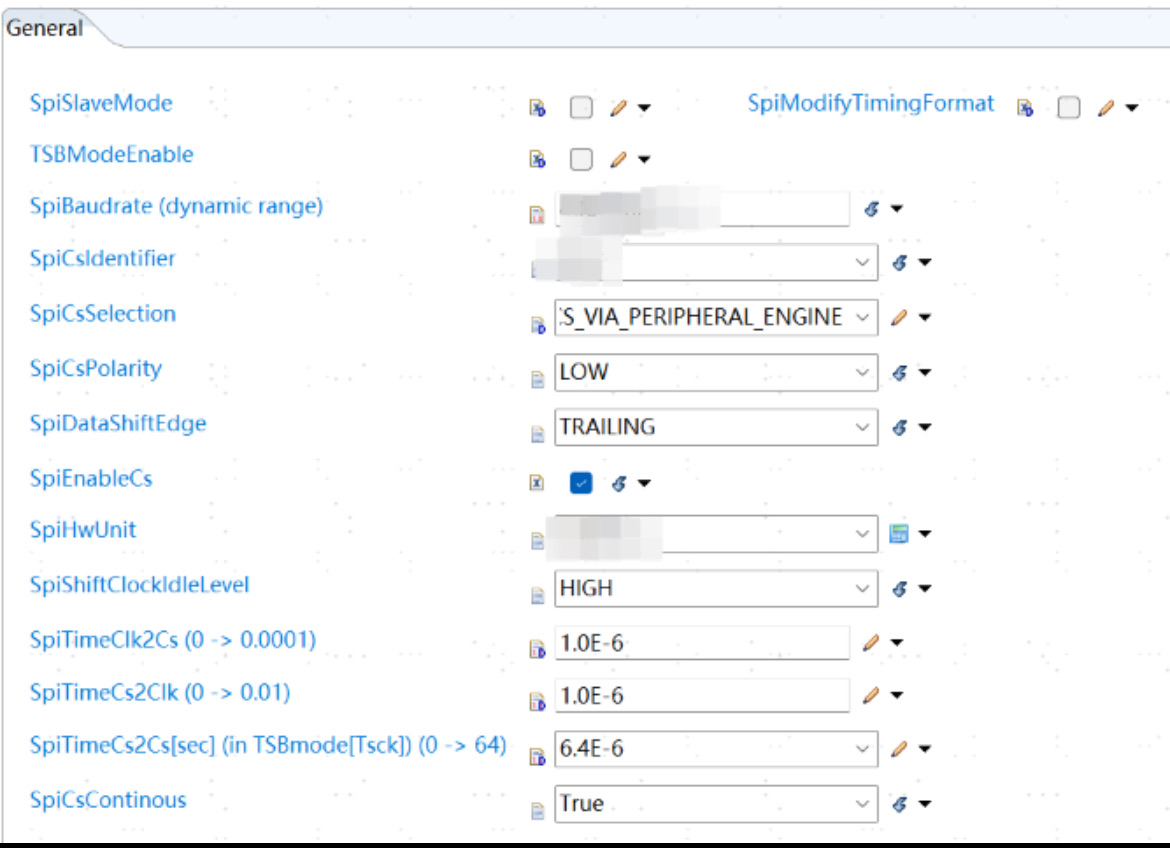

SpiExternalDevice

这东西不是外设，是跟外部设备通讯相关的配置参数，可以对应多个作业，只能对应一个硬件单元。

SpiSlaveMode硬件单元是从机还是主机

SpiModifyTimingFormat使用到更高的波特率时候勾选

TSBModeEnable硬件单元使用TSB模式，需要更快的速度时候勾选

SpiBaudrate波特率

SpiCsIdentifier芯片上对应的片选引脚

SpiCsSelection当芯片选择处理被启用时，芯片选择是由外围硬件引擎自动处理CS_VIA_PERIPHERAL_ENGINE

还是通过驱动程序通过通用IO处理CS_VIA_GPIO。如果选择了CS_VIA_GPIO，需要调用SpiJobStartNotification和SpiJobEndNotification来切换片选引脚，调用DIO驱动程序。说人话就是用这两个接口来再调用下DIO接口，处理片选引脚拉高拉低。

SpiCsPolarity片选是高电平有效还是低电平有效

SpiDataShiftEdge数据位移边沿，数据是在移位时钟的前沿或后沿上移位，Leading是前沿，Trailing是后沿。选择前沿的时候，CPHA=0，在SCK的前缘捕获数据，在后沿更改数据。选择后沿的时候，CPHA=1，在SCK的前沿更改数据，在后沿捕获数据。

SpiEnableCs启用片选功能

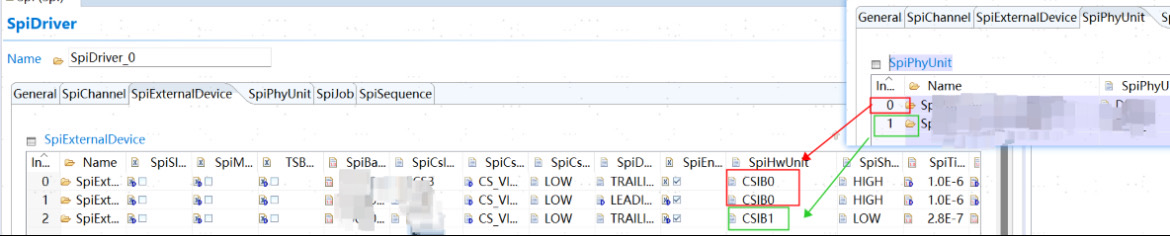

SpiHwUnit选择硬件单元，多个外部驱动可以指向同一个硬件单元，这个硬件单元就是这里的SpiPhyUnit，需要对应起来，所以CSIBx的x就是SpiPhyUnit里面的序号。

SpiShiftClockIdleLevel移位时钟空闲电平，不要被这个名字骗了，跟位移没啥关系。这里配置的是时钟线空闲的时候的电平，也就是CPOL，一般都是高电平。

SpiTimeClk2Cs SPI时钟到片选之间的时间，也就是tASC（ After SCK delay），单位微秒

SpiTimeCs2Clk 片选到SPI时钟之间的时间，也就是tCSC（PCS to SCK delay），单位微秒

SpiTimeCs2Cs[sec] (in TSBmode[Tsck]) 片选断言之间的时间，也就是tDT（Delay after Transfer/Minimum CS idle time），单位微秒

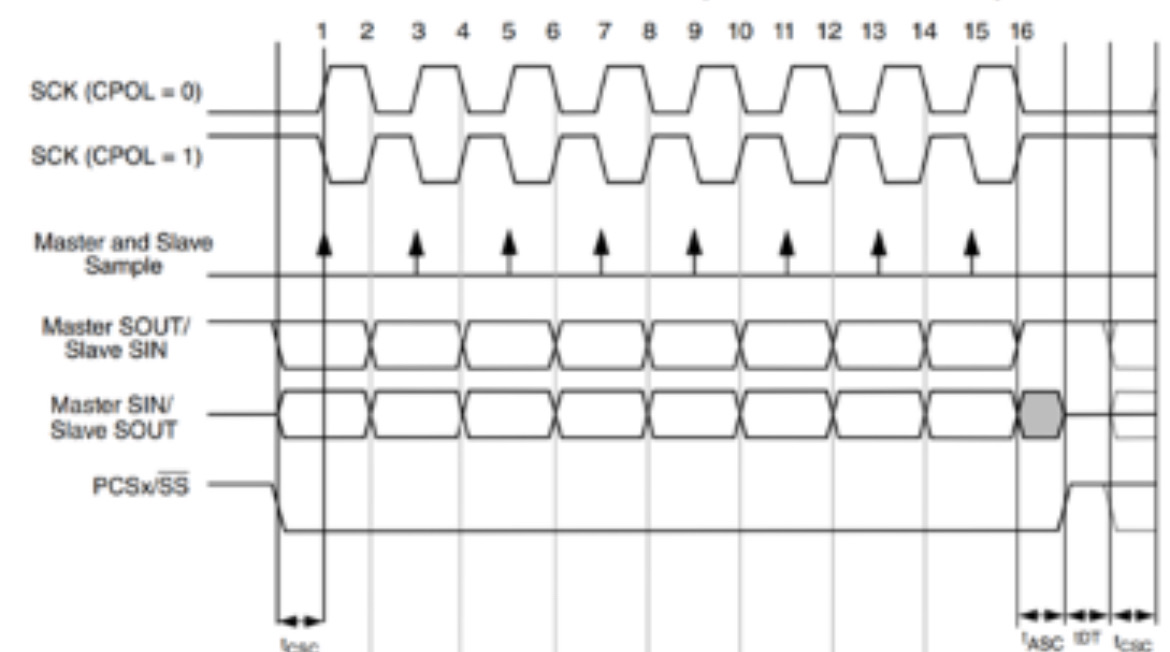

上面三个就是个延迟时间，就是上面图里面的几个时间。

很少改动，按照默认来配置就行

SpiCsContinous在帧传输之间保持芯片选择断言，这个配置很少用，默认true就行

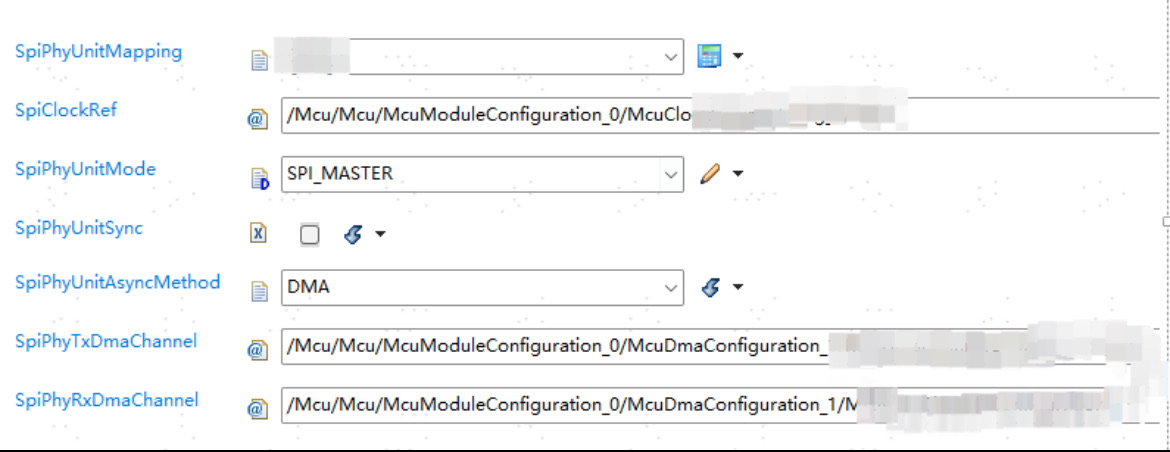

SpiPhyUnit

物理单元

SpiPhyUnitMapping映射到的物理单元

SpiClockRef参考时钟

SpiPhyUnitMode主机还是从机

SpiPhyUnitSync勾选则该硬件只能用于同步传输，不勾选则只能用于异步传输。

有同学可能会对这里产生疑惑，上面的SpiGeneral里面的SpiLevelDelivered不是可以选增强，也就是同步和异步吗？为什么到通道这里就要么同步要么异步？因为SpiGeneral的同步异步是对于整个芯片的所有SPI模块来说，这里的同步异步仅针对单个的SPI模块，相当于一个是总开关，一个是分开关。

SpiPhyUnitAsyncMethod外设传输方式，DMA或者FIFO

如果选择了DMA传输方式，需要将SpiPhyTxDmaChannel和SpiPhyRxDmaChannel关联到MCU模块里面McuDmaChannelConfiguration。

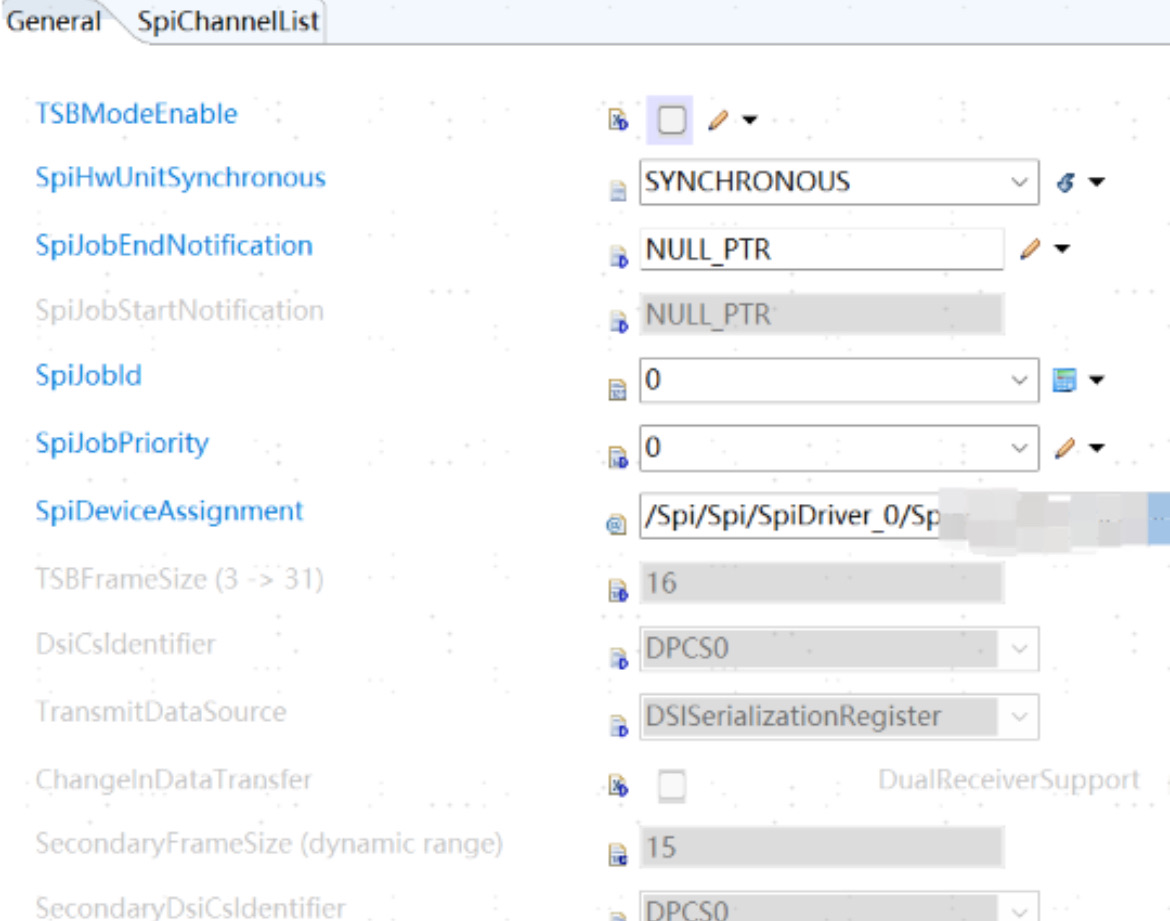

SpiJob

作业由一个或多个具有相同芯片选择的通道组成（相同的外部设备，传输过程中不释放CS）。作业被认为是原子作业，因此不能被另一个作业中断。

TSBModeEnable勾选则此单元用于TSB模式，不勾选则此单元用于非TSB模式

SpiHwUnitSynchronous同步还是异步

SpiJobEndNotification作业执行结束后的回调函数

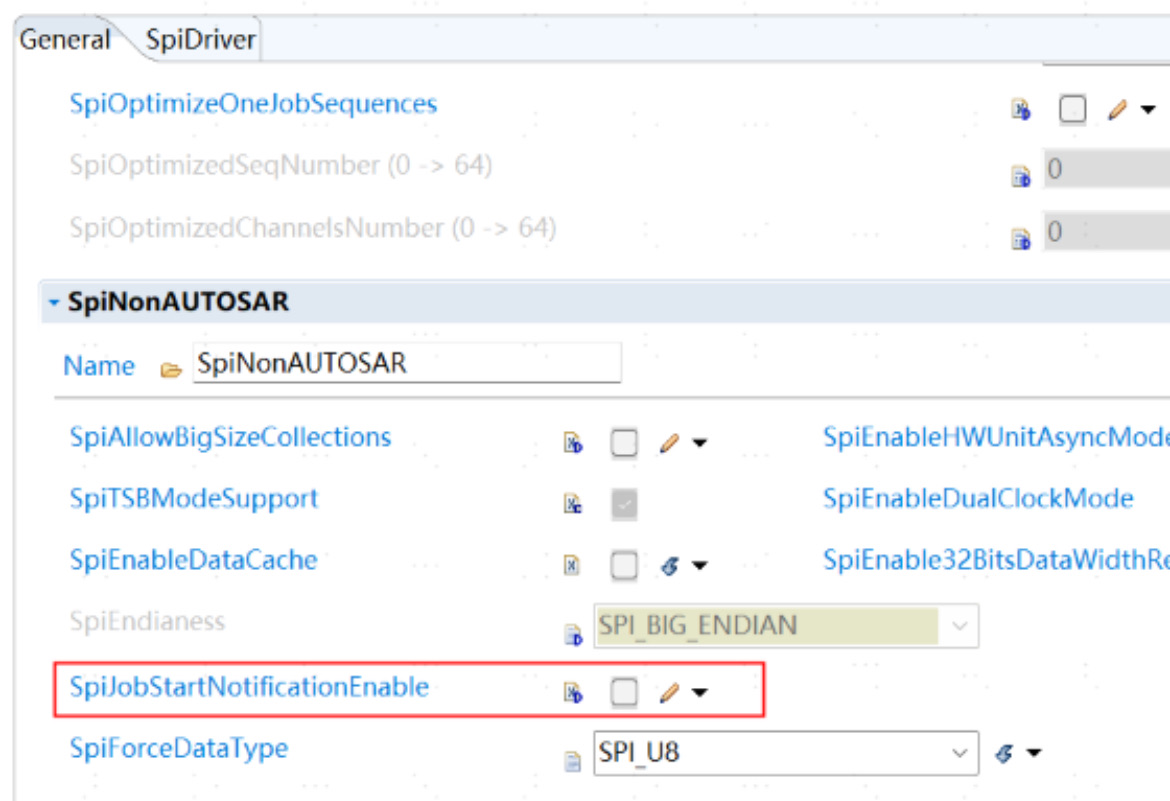

SpiJobStartNotification作业开始执行的时候的回调函数，需要勾选上SpiJobStartNotificationEnable才会启用这个回调功能

SpiJobId作业ID

SpiJobPriority优先级，0最低，3最高

SpiDeviceAssignment引用外设配置参数，也就是上面的SpiExternalDevice

TSBFrameSize在TSB传输下数据帧的长度

DsiCsIdentifier在DSI模式下分配给这个作业的片选符号名称

TransmitDataSource选择要序列化的数据的源寄存器（这个不太理解）

ChangeInDataTransfer允许序列化数据的改变来初始化DSI帧传输（这个不太理解）

DualReceiverSupport一种能够将在帧的第一部分期间驱动的PCS信号集切换到在帧的第二部分期间驱动的不同PCS信号集的特征（这个不太理解）

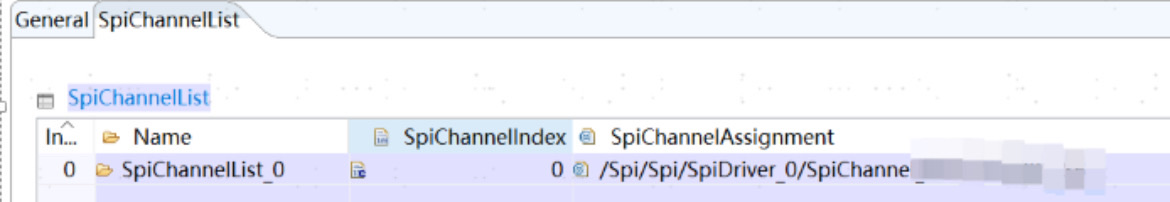

SpiChannelList

SpiChannelAssignment引用的通道，可以是多个，这里只需要把作业关联的通道选择进来就行。

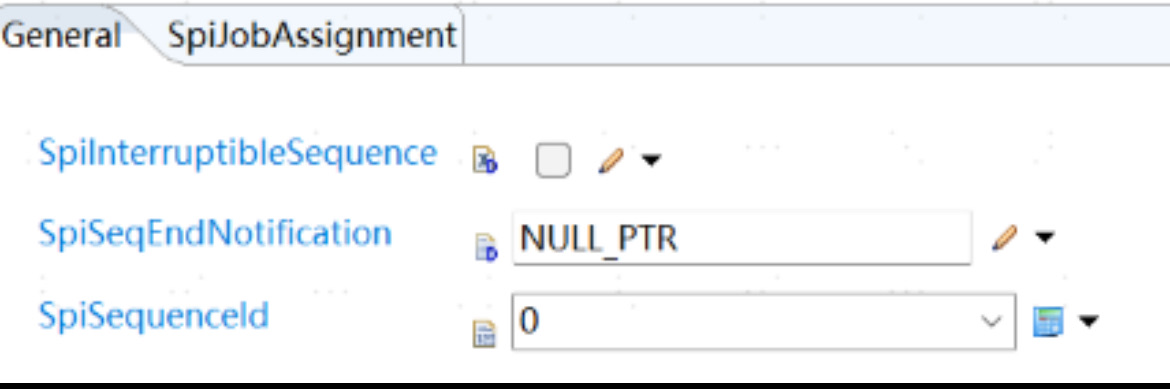

SpiSequence

序列要传输的一系列连续作业，是作业的集合，不同的序列可以包含同一个作业

SpiInterruptibleSequence是否允许这个序列被另一个序列挂起

SpiSeqEndNotification序列执行完成时候的调用接口

SpiSequenceId序列ID

SpiJobAssignment引用作业

接口

Spi_AsyncTransmit使用异步的方式触发序列发送

Spi_Cancel异步取消正在执行的序列

Spi_DeInit逆初始化，同步执行

Spi_GetHWUnitStat请求外设单元的状态，有SPI_UNINIT，SPI_IDLE和SPI_BUSY

Spi_GetJobResult请求作业的状态，有SPI_JOB_OK，SPI_JOB_PENDING和SPI_JOB_FAILED

Spi_GetSequenceResult请求序列的状态有SPI_SEQ_OK，SPI_SEQ_PENDING和SPI_SEQ_FAILED

Spi_GetStatusSPI驱动程序的状态有SPI_UNINIT，SPI_IDLE和SPI_BUSY

Spi_GetVersionInfo获取版本信息

Spi_Init初始化

Spi_MainFunction_Handling处理异步轮询SPI中断，这个接口放在整个系统里面轮询

Spi_ReadIB从通道的接收缓冲区读取数据

Spi_SetAsyncMode为异步处理的SPI总线指定异步模式，可以选择SPI_POLLING_MODE或者SPI_INTERRUPT_MODE

Spi_SetupEB调用一个接口就能读和写。设置一个外部缓冲区供特定通道使用.SrcDataBufferPtr是指向存储传输数据的内存位置的指针，也就是发送数据的首地址。DesDataBufferPtr是指向存放接收数据的内存位置的指针，也就是接收数据的首地址。长度是指发送数据和接收数据的长度，所以他俩的长度要一致，这个长度根据channel里面的SpiDataWidth配置来，例如SpiDataWidth是16（位），发送数据和接收数据的长度是2字节，那这里的长度就要写1。

Spi_SyncTransmit使用同步的方式触发序列发送

Spi_WriteIB同步写入数据到通道的内部缓存区。

Spi_SetClockMode时钟模式SPI_NORMAL或者SPI_ALTERNATE

Spi_SetHWUnitAsyncMode设置硬件单元的异步模式，有SPI_POLLING_MODE或者SPI_INTERRUPT_MODE
