Allegro设置区域规则的方法

1.像在BGA封装下,他的线宽,line与via的间距规则应该要比平常的规则短一些。
在这里插入图片描述

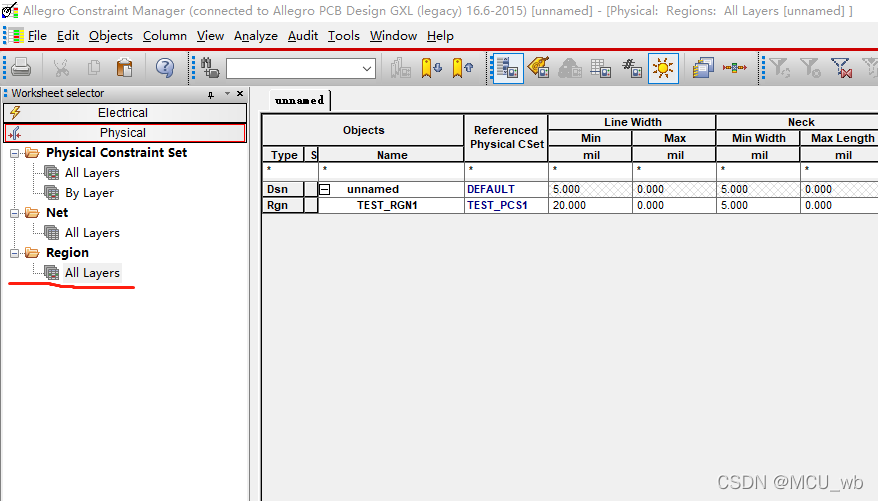

2.打开约束管理器,Setup-Constraints-Constraint Manager,然后找到Physical下的Region。
在这里插入图片描述
3.新建一个Region。
在这里插入图片描述

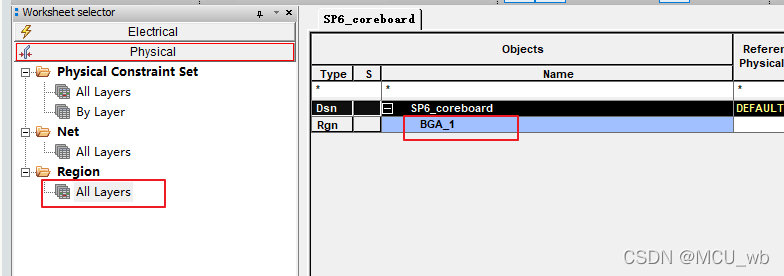

4.将它命名为BGA_1(这个名字可以自定义),填上相应的参数即可。
在这里插入图片描述

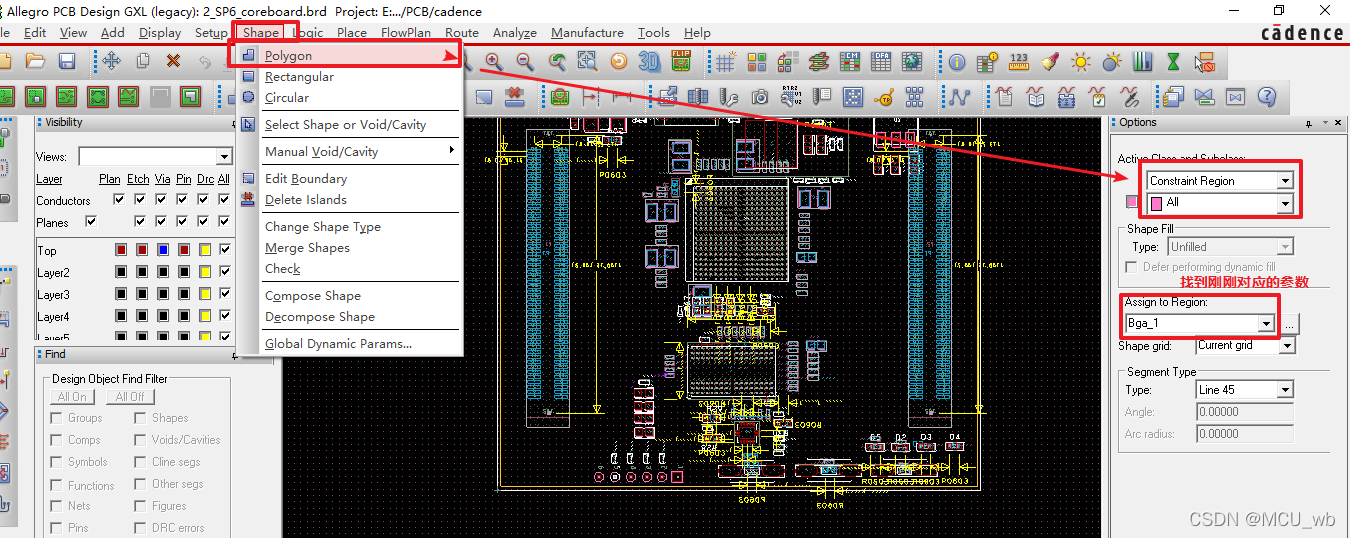

5.点击Shape的Polygon选项,在Options中Active Class选项选择Constraint Region,层选择All,所有层都适用,Assign to Region中选择刚刚的规则。
在这里插入图片描述

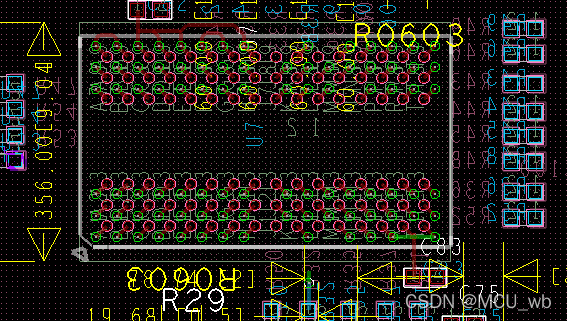

6.设置好规则后,就像覆铜一样,将BGA区域圈起来,圈好后,右击Done结束。

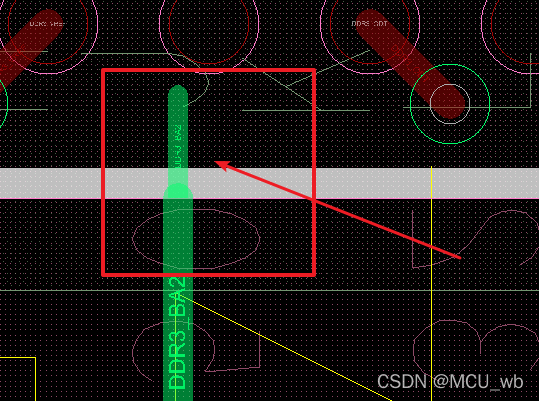

设置好之后的效果,在BGA内使用另一个规则。
在这里插入图片描述
