零、前言

在Maya中通过脚本实现提取曲线的功能。

一、需求

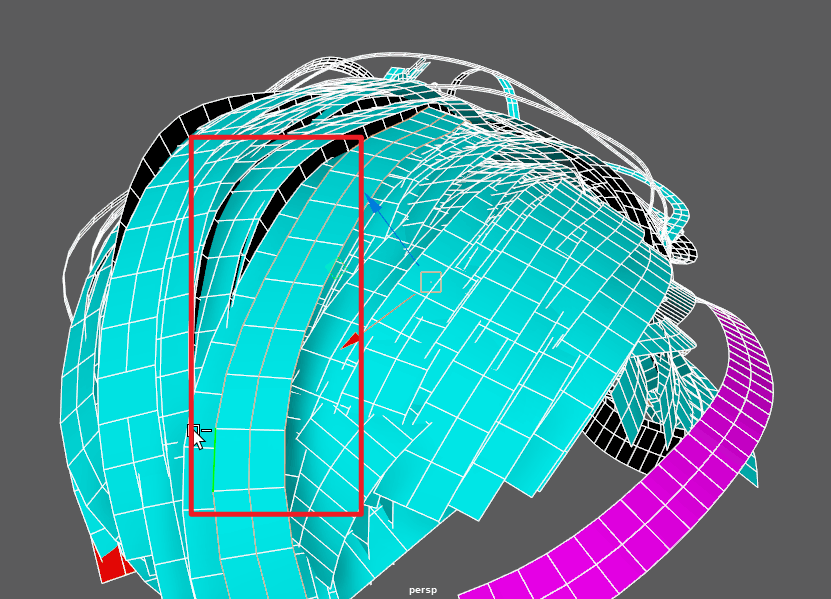

美术在做Maya中做头发时如果每条头发都自己手动做会非常耗时。

希望可以选中某条曲线，然后进行复制，从而实现复用，提高工作效率。

二、Maya工具简单认识

2.1 用户观察操作

Alt+鼠标左键 			   旋转视图
Alt+鼠标右键/鼠标滚轮		缩放
A键						还原起始状态
F键						Focus
空格键					   四视图View

2.2 视图操作

选中物体：
W	位置改变
R	旋转
E	缩放

2.3 支持脚本

Maya中支持的脚本有：

• PyMEL
• MEL

三、工具实现

3.1 预期功能

用户选择若干线段（可以是连续、也可以是不连续的），点击工具，复制一份所有选择的曲线。

3.2 polyToCurve命令

Maya中有一个polyToCurve命令，可以提取曲线。

它的功能为：连续的曲线进行提取。

但是该命令存在问题：

现象1：

• 选中两圈曲线，使用polyToCurve进行提取，无法成功。
• 因为PolyToCurve的输入必须为连续的线。（而图中为2个曲线）

现象2：

• 选中竖直的一个圈，使用polyToCurve进行提取，无法成功。
• 因为对于实际相连但序号不连续的不会组合成为曲线，因而无法正确提取。

3.3 问题分析与方案

总结 3.2 中的问题：

1. 一次polyToCurve命令的对象必须是一条曲线。
2. Maya仅会将序号相连的线段组成曲线。（我的理解：Maya按照横向顺序排序）

经过对几种情况分别测试之后，设计了一个解决方案。

测试的情况分别为：

• 分离的几条边；
• 连续的边和分离的边；
• 序号连续但实际不相连的边；
• 序号不连续但实际相连的边；

设计的算法需要自己去对所有的边进行划分曲线：

1. 读取所有选择的edge；
2. for e in edge 进行分组；
   • 分组算法采用图的遍历(DFS)。
3. 分组完，每个组的边组合成为连续的曲线，进行提取；
4. 对新生成的曲线组合遍历，选中全部；

3.4 工具代码大概逻辑

核心代码：

def SlectedpolyListToCurve(AllEdgesList):
    edgeCurveList=[]
    for list in AllEdgesList:
        pm.select( clear=True )
        for edge in list:
            pm.select( edge,add=True )
        #print pm.selected()[0]
        edgeCurve = cmds.polyToCurve(ch=False, form=2, degree=3)
        edgeCurveList.append(edgeCurve)
    return edgeCurveList;

### main
SeletedEdges = pm.selected()
inputEdgeList = getUserSlectedEdges(SeletedEdges)
# 构造图
g = Graph(inputEdgeList)
# 获得连通分量列表
SplitedList = g.connectedComponents()
# 分别对连通分量进行转换（执行一次polyToCurve）
CurveList = SlectedpolyListToCurve(SplitedList)

# 再手动选中曲线
pm.select(clear=True)
for edge in CurveList:
    pm.select( edge,add=True )

效果：
