几何向量：计算光线反射reflect向量

最新推荐文章于 2020-11-12 15:05:32 发布
最新推荐文章于 2020-11-12 15:05:32 发布
阅读量1.1k 收藏 1
点赞数
分类专栏： [OpenGL笔记]
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qjh5606/article/details/88737470
版权
博客介绍了将反射光计算抽象成数学图的方法。通过将计算反射光线OB转换为计算OP，利用点积算出cosθ，依据向量投影公式得到OA’，最后推导得出OB = AO + 2OP的结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

https://blog.csdn.net/yinhun2012/article/details/79466517

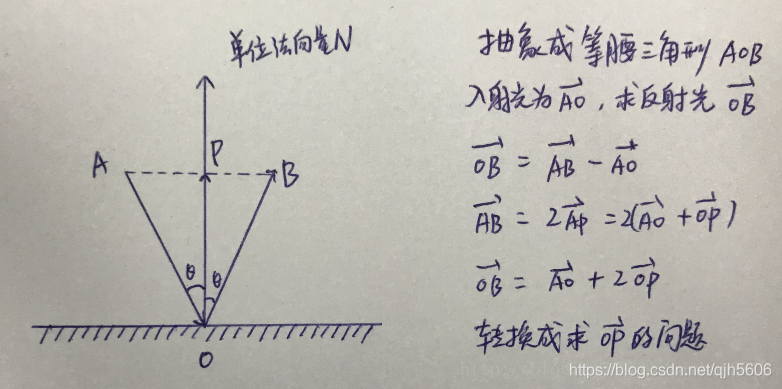

  1. 抽象成数学图来进行反射光的计算
    在这里插入图片描述

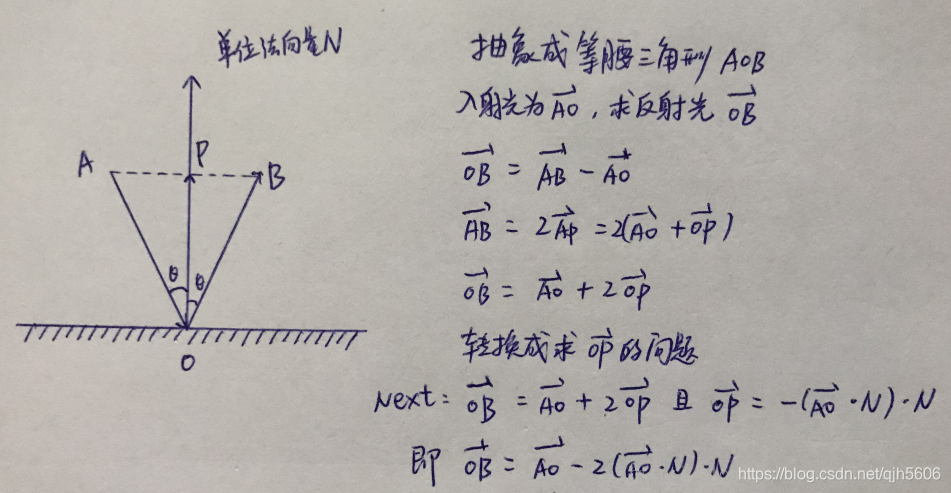

  2. 我们计算反射光线OB，则转换成了计算OP
    在这里插入图片描述

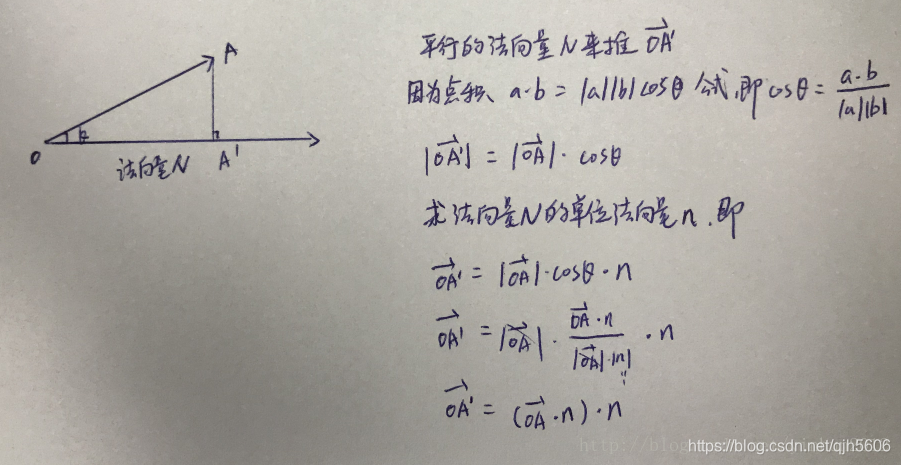

  3. 根据点积计算出cosθ，然后通过OA’ = |OA|cosθ单位法向量n就能得到，向量的投影公式。这个时候我们再回过来推导 OB = AO + 2OP的结果
    在这里插入图片描述
