PCB线宽、过孔大小和过电流能力的关系

参考1

来自

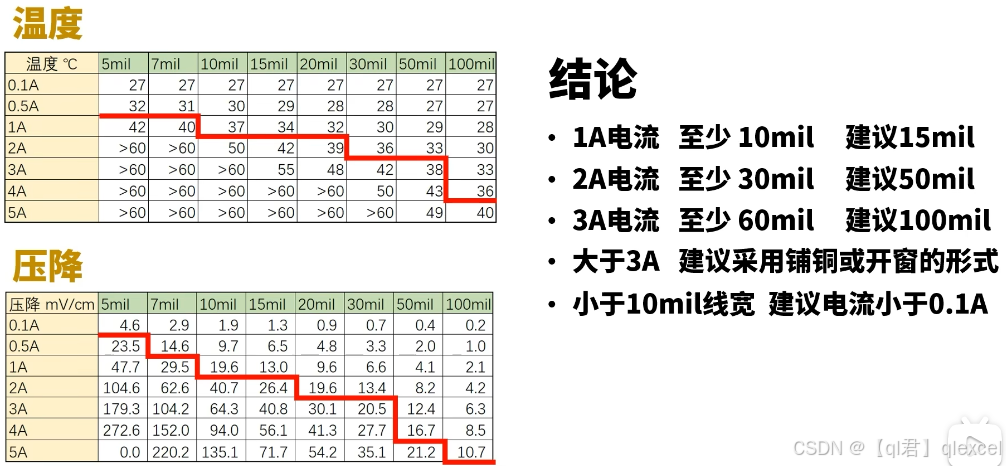

一个实验搞明白PCB走线应该画多宽

参考2

来自：
依据IPC-2152标准，设计PCB走线宽度和过孔尺寸。如何设计PCB走线宽度？如何设计PCB过孔尺寸？PCB导体载流能力如何设计？

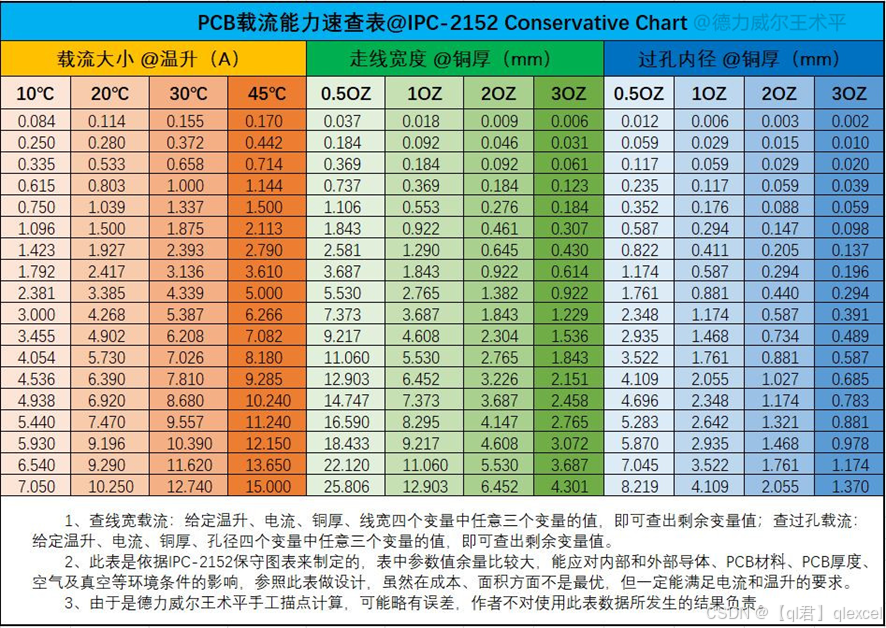

工程师们按照上面第04节查IPC-2152保守图的方法来计算PCB走线线宽和过孔尺寸，还是显得太繁琐，为了帮助工程师更加方便快捷的计算PCB载流能力，德力威尔王术平用描点法将IPC-2152保守图表（图D）数据计算出来，并制作出PCB载流能力速查表，如下表所示：

下面通过实例来说明使用PCB载流能力速查表来计算PCB走线宽度的方法：
某PCB设计项目要求温升不超过30℃，额定电流为1A，铜厚为1OZ，求PCB走线宽度。
