反激式开关电源器件计算与选型（一）——整流桥

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

反激式开关电源连载系列文章，欢迎点赞关注收藏起来。

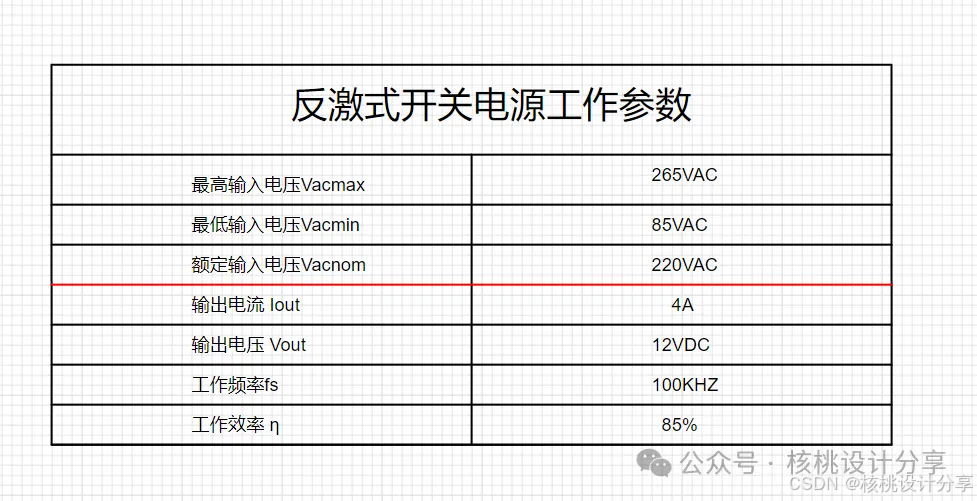

要想计算出反激式开关电源中的各个器件的参数和选型的话，必须得提前知道设计这个开关电源最终要求的参数，如下：

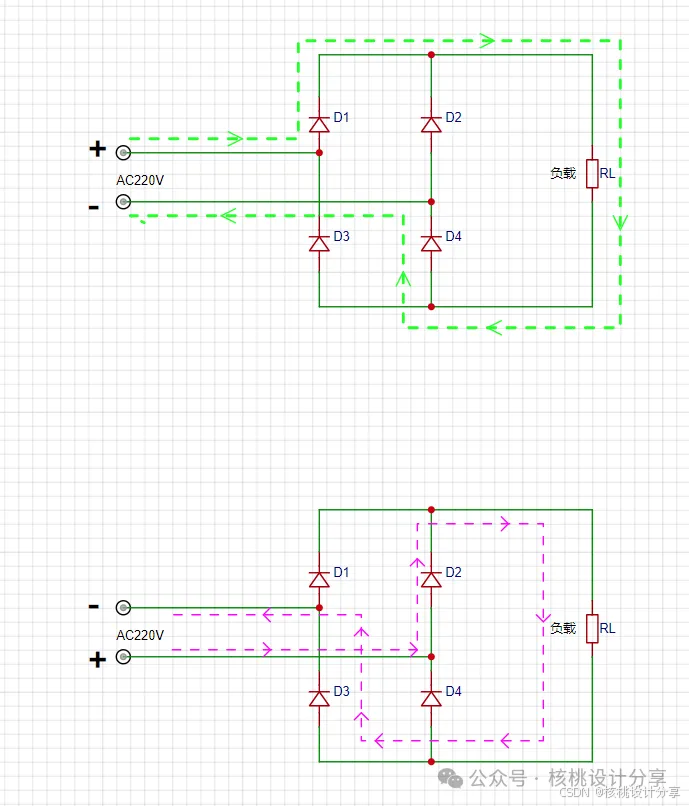

下面是整流桥两对二极管交替工作时的电流流向，具体的工作原理可以戳这里：

二极管的妙用----从波形中看透整流桥

交流电经过整流桥后会形成相对稳定的直流电，故各个电压经过整流桥后转化的直流电如下计算所示：

最高输入电压Vacmax：

Vbusmax=√2*Vacmax=√2*265=374.7V

最低输入电压Vacmin：

Vbusmin=√2*Vacmin=√2*85=120.2V

额定输入电压Vacnom：

Vbusnom=√2*Vacnom=√2*220=311.1V

计算完上述数据之后，我们在整流桥选型时要按最高工作电压来选，也就是Vacmax整流之后的电压Vbusmax=374.7V。

那是不是直接选刚刚好等于374.7V就可以了？

答案是：不行的，一般在整流桥选型时要预留好1.5倍的预留（电容的耐压值也是），我们设1.5倍的余量为K，即K=1.5。故可得整流桥的耐压值需满足以下计算：

Vbusmax*K=374.7V*1.5=562V

由于整流桥是需要承担整个开关电源的功率的，所以需要计算出需要多大的输出功率Pout：

由欧姆定律可知：Pout=Vout*Iout=12V*4A=48W

这个48W就是开关电源的输出功率，但是不能作为输入的功率，因为开关电源是有损耗的，输入功率和输出功率始终会有偏差，故输入功率:

Pint=Pout*工作效率 η=48W/85%=56W

知道了输入功率，我们就可以计算出流过整流桥中每个二极管的平均电流了，根据欧姆定律P=UI可以知道，当功率不变，电压越小时，电流越大，所以我们在计算流过每一个二极管的电流的时候，应该按最小输入电压来算：

Iacmax=Pint/2*Vacmin=56W/2*85V=0.329A

由于整流桥在工作时是两两交替工作的，所以需要除以2，同理，选型时电流也要预留一定的余量K=1.5，故整流桥过电流能力应该满足：

          Iacmax*1.5=0.329A*1.5=0.494A

综合上面所计算的，整流桥在选型时需要满足以下条件：

（1）耐压值大于562V

（2）过电流能力大于0.494A

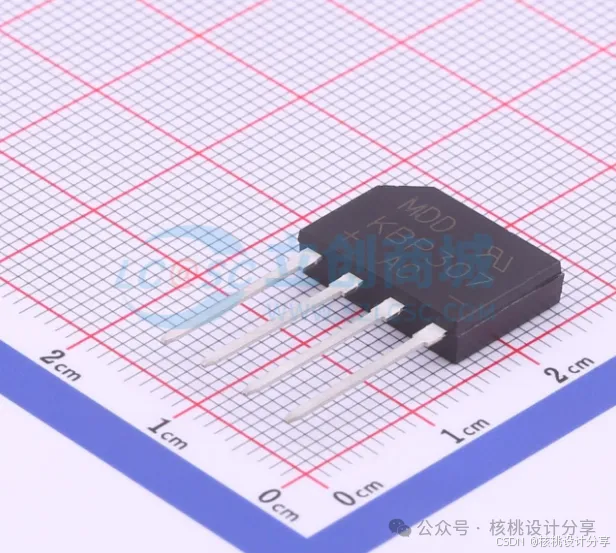

比如KBP307，额定工作电压为600V，额定工作电流为3A，完全满足设计要求！
