小型电热锅电路分析

拆解了一个市面上的迷你电热锅,就是下面这种类型的,在这里写一下内部的构造,对维修或好奇的人可以有个参考。

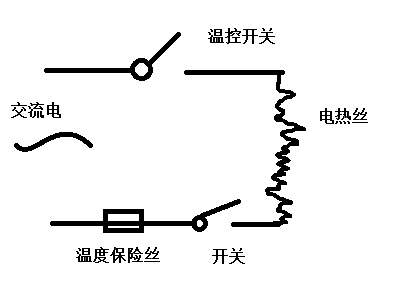

电路图很简单,如下:


温度保险丝:


它紧贴着锅底安装,用于测电热锅温度,如果温度超过温度保险丝的标定温度,温度保险丝就会熔断,防止发生意外。它的标定温度高于正常温度几十度,只有在电热锅工作异常时才会达到这个温度。

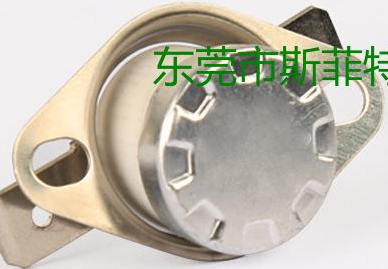

温控开关:


这个温控开关也是紧贴锅底安装,它用于在锅正常工作时保持锅温度的恒定。它内部相当于一个继电器,当温度高于正常温度时,继电器断开,锅不再加热;当温度低于正常温度时,继电器闭合,锅加热。于是在继电器不停的开关中,保持了锅温度的恒定。 这个温度标在它的表面,一般120度左右,因此有它的存在,锅里的温度一般在120度左右,只能烧开水,油肯定是不行的。


下面是找到的资料

“KSD301温控开关属于温度继电器类器件,利用碟形双金属片在温度作用下产生瞬间跳动的原理,通过机构的作用,使触点迅速动作,达到断开或接通电路的目的。其工作温度固定,动作可靠干脆,使用寿命长。KSD301温控开关产品工作原理是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。”

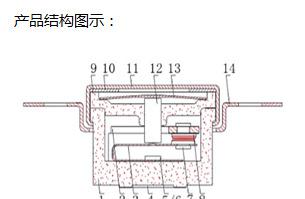

 1、壳体    2、静触片    3、动簧片     4、端子     5、长铆钉    6、短铆钉     7、动触点     8、静触点      9、导向架

 10、垫圈(部分铝盖因带有台阶不需要加装)  11、封盖           12、动作杆     13、双金属片   14、安装支架

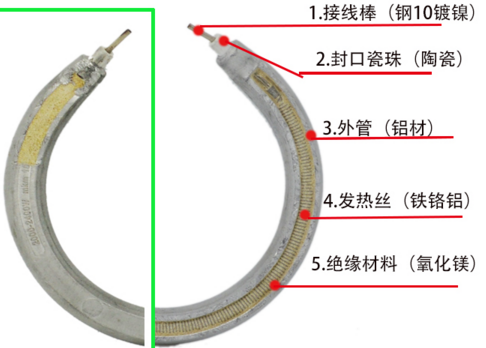

加热丝实物:


这个就没什么说的了。就是通交流电就发热。
