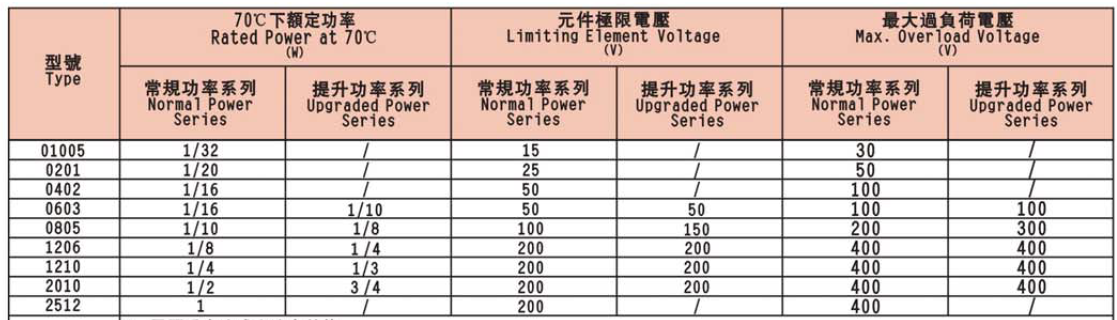

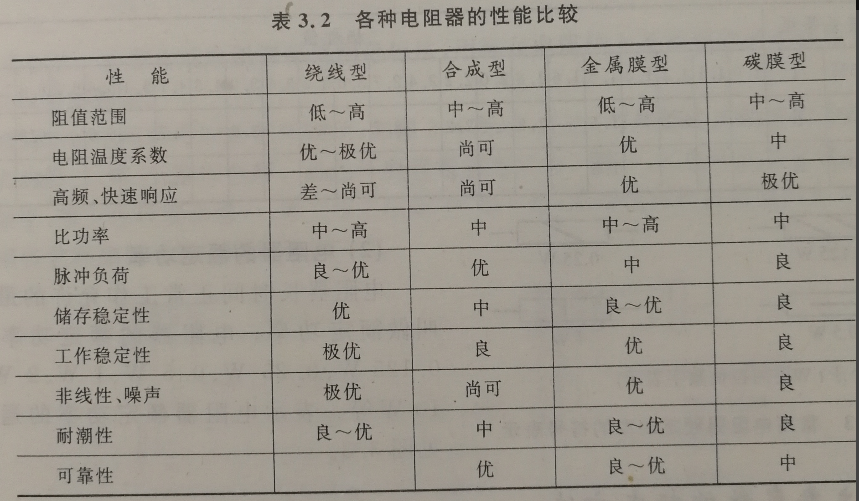

首先是贴片电阻
然后是插件的,常见的是金属膜和碳膜色环电阻,他们的功率和耐压与电阻的材料和尺寸有很大关系。
举例:

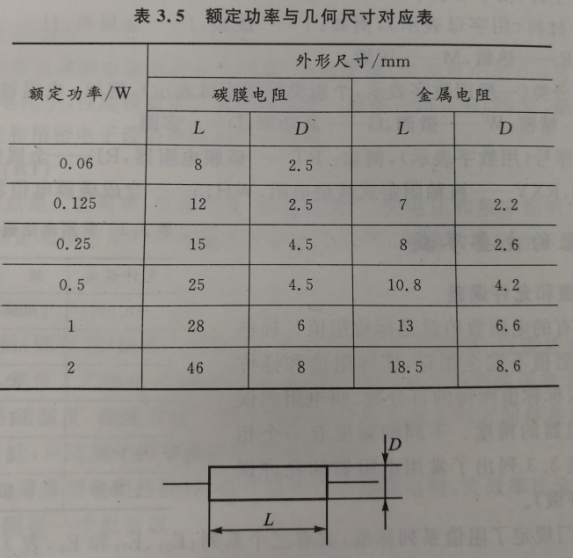

电阻器类型—(长×直径mm)—最大工作电压V
RTX小型碳膜电阻器0.125W—(8×2.5)—100;
RTX碳膜电阻器0.125W—(11×3.9)—150;
RT碳膜电阻器0.25W—(18.5×5.5)—350;
RT碳膜电阻器0.5W—(28×5.5)—500;
RT碳膜电阻器1W—(30.5×7.2)—700;
RT碳膜电阻器2W—(48.5×9.5)—1000;
RJ金属膜电阻器0.25W—(2.8×2.5)—200;
RJ金属膜电阻器0.5W—(10.8×4.2)—350;
RJ金属膜电阻器1W—(13×6.6)—500;
RJ金属膜电阻器2W—(18.5×8.6)—750。
最大工作电压与电阻器的阻值无关。
高压一般用玻璃釉,金属膜和碳膜会击穿,但实际并未达到额定功率,因此不必达到额定功率的电流也会烧毁电阻。
10k色环电阻,功率由1/16W到3W都有。
常见的色环电阻功率为1/4W,50V即达到额定功率,70V以上开始冒烟,100V直接烧毁。
色环电阻的耐压还受限于功率和自身阻值的关系。
