TVS一文精通，原理、参数、选型、功率计算

一、介绍

        TVS(Transient Voltage Suppressor)二极管，又称为瞬态抑制二极管，是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。主要用在具有静电和电压尖峰的电路中起保护作用。

二、TVS工作过程、参数

        上图是TVS的工作图形，首先解释几个TVS相关的参数：

        1、VRWM（最大反向工作电压）：在这个电压下，TVS的功耗很小，使用时要使被保护电路的工作电压低于此值，以便TVS接入电路后不影响电路工作。

        2、VBR（反向击穿电压）：这是TVS管通过电流IR时的电压，这是TVS管导通的标志电压，从此点开始TVS进入雪崩击穿。

        3、VCL（最大钳位电压）：指当TVS流过IPP电流时的电压，是TVS管将电压尖峰钳制到的电位值。比如来了1000V、2000V的电压尖峰，都会被TVS钳制到VCL电平。VCL要小于被保护电路的最大耐压值，比如被保护芯片耐压30V，那么就要选VCL小于30V的TVS。

        4、IPP（最大反向脉冲峰值电流）：是TVS允许通过的最大脉冲峰值电流，超过此值，TVS可能损坏。

        5、TVS管分为单极性和双极性，若TVS管有可能承受来自两个方向的尖峰脉冲电压(浪涌电压)冲击时，应当选用双极性的，否则选用单极性。

        6、CJ（结电容）：电容量C是由TVS雪崩结截面决定的，这是在特定的1MHz频率下测得的。C的大小与TVS管的电流承受能力成正比，C太大将使信号衰减。因此，C是数据接口电路选用TVS管的重要参数。对于信号频率越高的回路，TVS的电容对电路的干扰越大，形成噪声或衰减信号强度也大。高频回路一般选择电容应尽量小(如LCTVS、低电容TVS，电容不大于3 pF)，而对电容要求不高的回路，电容的容量选择可高于40 pF。

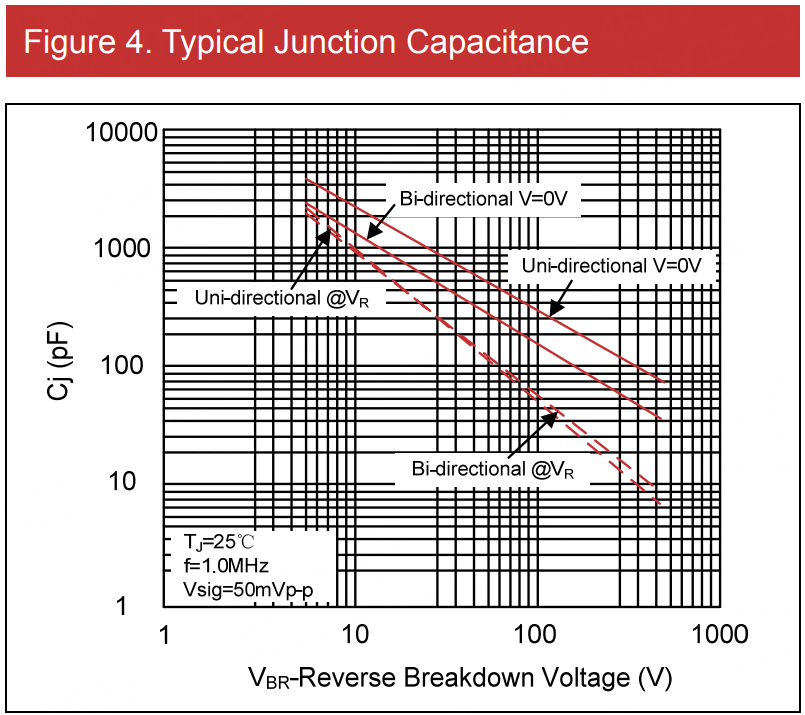

结电容大小与VBR有关，VBR值越小CJ越大。比如选择VBR=3.6V时，Cj能到几十nF，对于信号影响会很大。

三、选型

        1、首先确定电路是否存在两个方向的电压尖峰，如果有就选双极性TVS，如果没有就选单极性TVS。

        2、确定电路的正常工作电压、最大耐压值，凭此来确定TVS的VRWM、VCL。

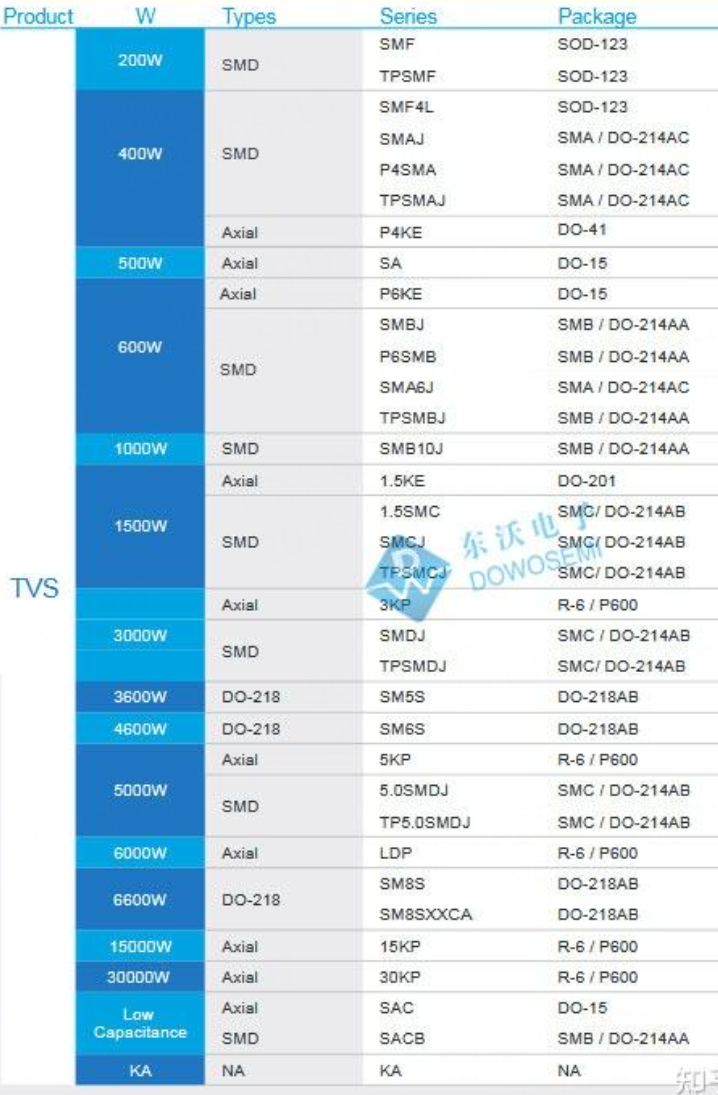

        3、大概评估电压尖峰的频率、幅值，从而确定TVS的功率，从而确定其封装。

        比如一个DCDC电路，正常工作电压24V，电源芯片耐压值为40V，电压尖峰能量并不大。那么TVS就要选单极性，VRWM大于24V，VCL小于40V的TVS，电压尖峰能量不是很大，封装可以选SOD123的。

上图中的SMF24A比较合适。

其VRWM=24V，VCL=38.9V，当电压正常24V时TVS不工作。当有电压尖峰来时，TVS可以将其钳制在38.9V，此时流过TVS的电流最大5.14A，TVS上功率38.9V*5.14A=200W，一般的电压尖峰都不会有这么大能量，所以TVS就能防止超过38.9V的电压过去损坏后级芯片。当然当尖峰能量超过200W，TVS就会烧坏。

根据上面TVS的伏安特性曲线，就能知道TVS的工作过程：

当输入电压等于VBR，TVS开始动作，此时流过TVS的电流为IR。

当输入电压大于VBR，流过TVS的电流就会像上面的曲线一样迅速增加，直到电流到达Ipp，如果这个过程中电压尖峰电流值供应不了TVS，那么电压就不会再继续增加。

前级来了一个大电压或尖峰，经过TVS时必须要供给TVS电流，TVS才会让电压升高。在升高的过程中如果前级供应不了越来越大的电流，那么电压就不会升高了，TVS就成功钳制了电压。如果前级还能供应电流，那么TVS上的功率越来越大就会烧掉，TVS烧掉后一般是对地短路，能以牺牲自己的方式防止高电压到后级。

四、功率计算

下面以SMBJ6.5CA数据手册来讲解

SMBJ6.5CA数据手册链接

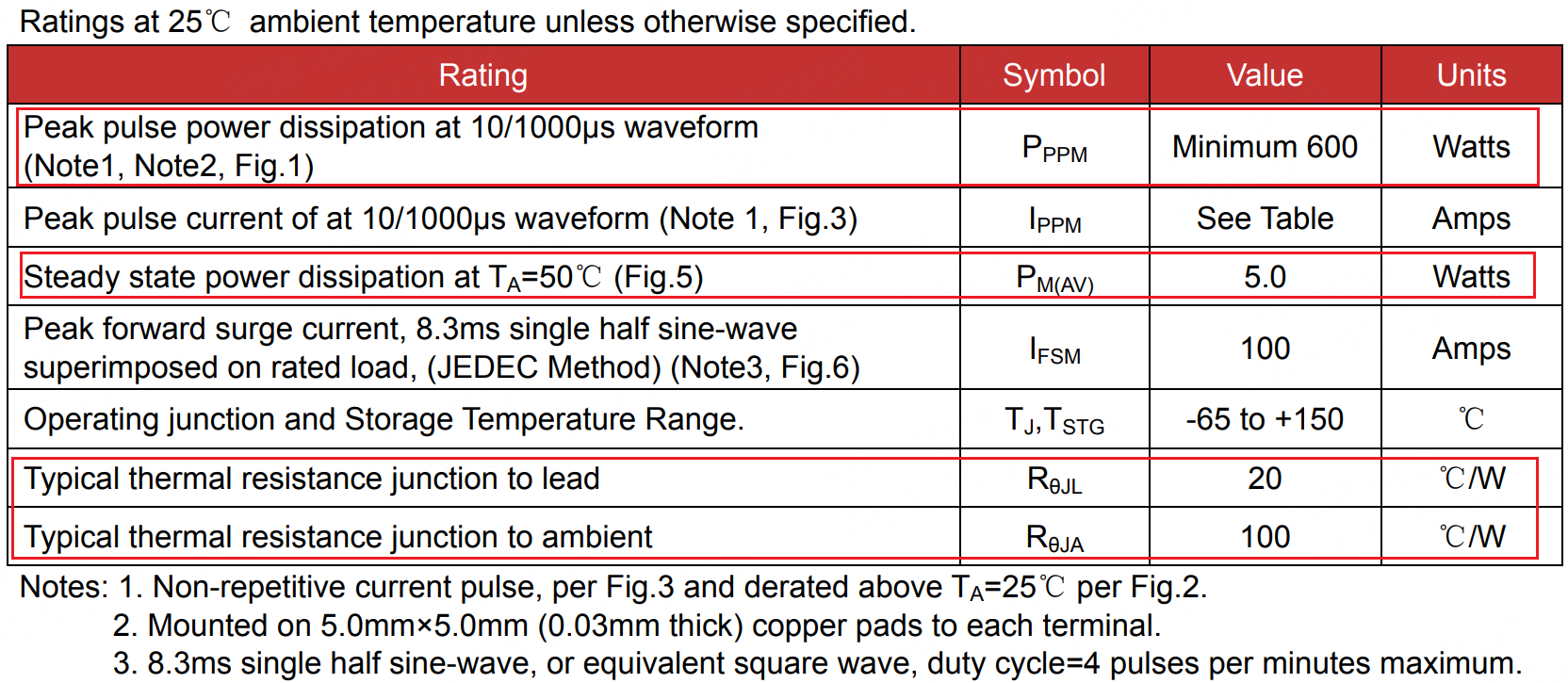

TVS的功率我们需要关注PPPM、PM(AV)、热阻参数，如下表

峰值功率PPPM=VCL*Ipp，跟封装有关

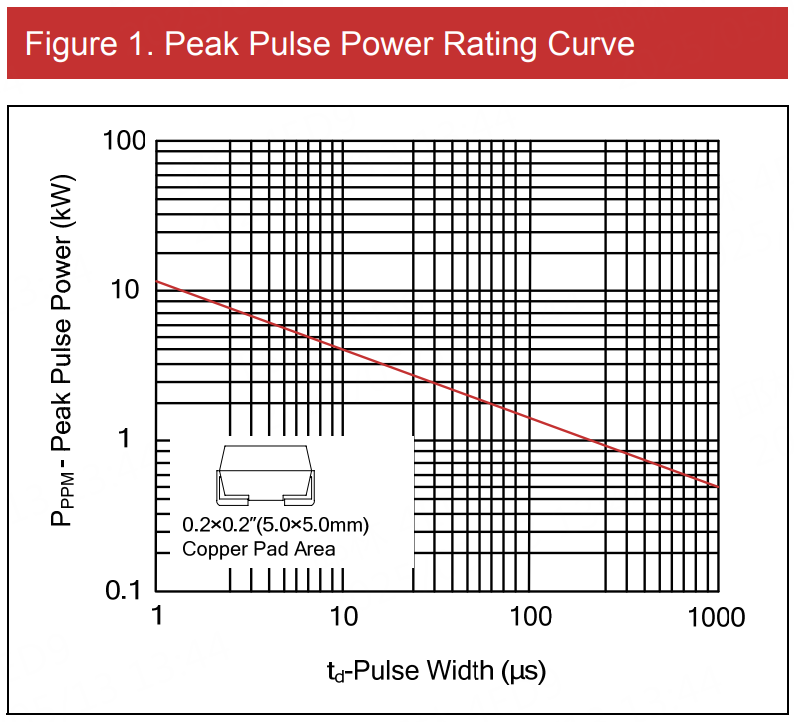

实际应用还需要关注最大脉冲功率，尖峰电压持续时间不同，TVS能耐受的最大功率也不同。比如下图，如果尖峰电压持续时间10us，TVS能耐受5kw。

峰值功率Pppm的值与击穿电流的脉冲宽度td有关，与频率无关。

厂家一般使用10/1000μs波形来测试TVS的脉冲功率、反应时间。

10/1000us波形代表持续时间1000us，上升沿时间为10us

当然也有使用8/20us波形的，8/20us代表持续时间20us，上升沿时间为8us

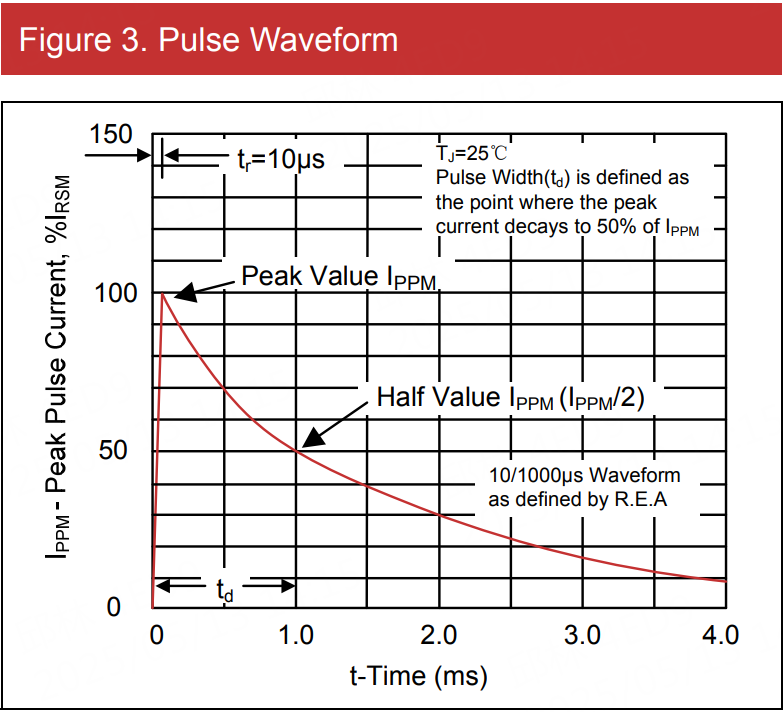

手册上会给出10/1000us波形下，IPPM的波形，就能看出TVS的动作过程。

以上都是考虑的电功率，没有考虑热功率。如果持续测试，即使任何一次电功率都没有超过TVS极限，但是热量堆积仍然会损坏TVS。

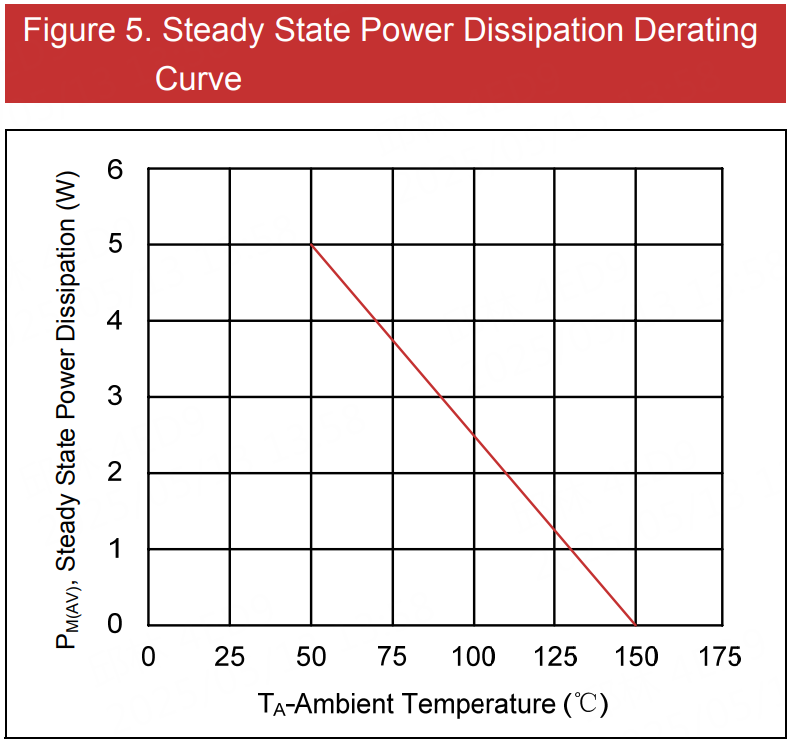

TVS的散热能力跟封装热阻有关，上表的PM(AV)代表持续稳定功率值。该值跟环境温度也有关系。

比如环境温度50度时，TVS能持续消耗5W。
