一、WK2168介绍
WK2168是首款具备256级FIFO的低功耗并支持 UART/SPITM/IIC/8位并行总线接口的
4通道UART器件。可以通过模式选择使得该芯片工作于以上任何一种主接口模式，将选
定的主接口扩展为4个增强功能的UART。
扩展的子通道的UART具备如下功能特点：
1.每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps
的通信速率。
2.每个子通道可以独立设置工作在IrDA红外通信、 RS-485自动收发控制、 9位网络
地址自动识别、软件/硬件自动流量控制等高级工作模式下。
3.每个子通道具备收/发独立的256 级FIFO， FIFO的中断可按用户需求进行编程触
发点且具备超时中断功能。
WK2168采用LQFP48绿色环保的无铅封装，可以工作在2.5～5.0V的宽工作电压范围，
具备可配置自动休眠/唤醒功能

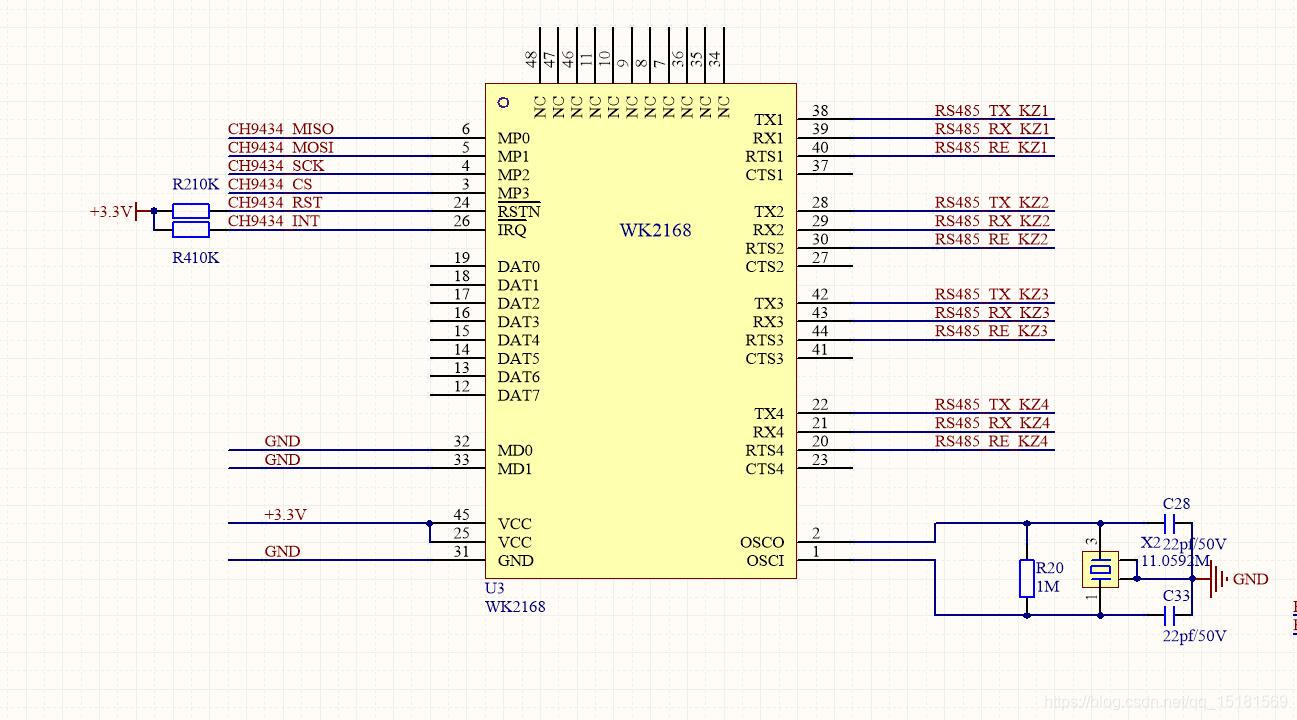

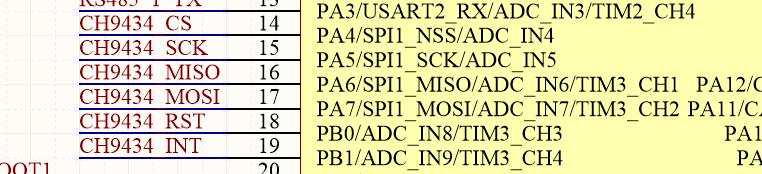

二、硬件连接
在这里插入图片描述
在这里插入图片描述
三、驱动代码
main.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "wk2168.h"





int main(void)
{
	//wk2xxx相关定义
	u8 sendTimeCnt;
	u16 ledCnt;
	u8 dat1;
	u8 sendData[5]={0x01,0x02,0x03,0x04,0x05};

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	delay_init();
	uart_init(115200);
	led_init();
	wk2168_init();
	wk2168_exit_init();

/*读写GNEA，测试主接口通信是否成功*/
	dat1=wk2168_read_g_reg(WK2XXX_GENA);
	printf("gena=0x%x.\r\n",dat1);


	/*初始化子串口*/
	wk2168_sub_uart_init(1);
	wk2168_sub_uart_init(2);
	wk2168_sub_uart_init(3);
	wk2168_sub_uart_init(4);
	/*设置子串口波特率*/
	wk2168_set_baudrate(1,B9600);
	wk2168_set_baudrate(2,B9600);
	wk2168_set_baudrate(3,B9600);
	wk2168_set_baudrate(4,B9600);
	/*使能485*/
	wk2168_set_rs485(1);
	wk2168_set_rs485(2);
	wk2168_set_rs485(3);
	wk2168_set_rs485(4);


	while(1)
	{

		sendTimeCnt++;
		if(sendTimeCnt>=100)
		{
			sendTimeCnt=0;
			wk2168_exti_disable();
			wk2168_write_s_fifo(1,sendData,sizeof(sendData));
			wk2168_write_s_fifo(2,sendData,sizeof(sendData));
			wk2168_write_s_fifo(3,sendData,sizeof(sendData));
			wk2168_write_s_fifo(4,sendData,sizeof(sendData));
			wk2168_exti_enable();

		}


		ledCnt++;
		if(ledCnt>=50)
		{
			ledCnt=0;
			turn_prog_led();
		}

		delay_ms(10);
	}
}

wk2168.c

#include "wk2168.h"
#include "delay.h"


void wk2168_init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef SPI_InitStructure;

	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB | RCC_APB2Periph_SPI1, ENABLE );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;//PA0--INT#
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOB, &GPIO_InitStructure );


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;//SPI1_RST
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOB, &GPIO_InitStructure );
	GPIO_SetBits(GPIOB,GPIO_Pin_0);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;//SPI1_CS
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOA, &GPIO_InitStructure );
	GPIO_SetBits(GPIOA,GPIO_Pin_4);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;//SPI1_SCK
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOA, &GPIO_InitStructure );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;//SPI1_MISO
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init( GPIOA, &GPIO_InitStructure );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;//SPI1_MOSI
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOA, &GPIO_InitStructure );

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;

	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;

	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_Init( SPI1, &SPI_InitStructure );

	SPI_Cmd( SPI1, ENABLE );


	wk2168_rst=0;
	delay_ms(50);
	wk2168_rst=1;
	delay_ms(10);

}

void wk2168_exit_init()
{
 	EXTI_InitTypeDef EXTI_InitStructure;
 	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);	//使能复用功能时钟


  	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource1);//下降沿触发

  	EXTI_InitStructure.EXTI_Line=EXTI_Line1;
  	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
  	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  	EXTI_Init(&EXTI_InitStructure);	 	//根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器

    NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;			//使能按键KEY2所在的外部中断通道
  	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;	//抢占优先级2，
  	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;					//子优先级2
  	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;								//使能外部中断通道
  	NVIC_Init(&NVIC_InitStructure);
}
void wk2168_exti_enable(void)
{
	NVIC_InitTypeDef NVIC_InitStructure;

	NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;			//使能按键KEY2所在的外部中断通道
  	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;	//抢占优先级2，
  	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;					//子优先级2
  	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;								//使能外部中断通道
  	NVIC_Init(&NVIC_InitStructure);
}

void wk2168_exti_disable(void)
{
	NVIC_InitTypeDef NVIC_InitStructure;

	NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;			//使能按键KEY2所在的外部中断通道
  	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;	//抢占优先级2，
  	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;					//子优先级2
  	NVIC_InitStructure.NVIC_IRQChannelCmd = DISABLE;								//使能外部中断通道
  	NVIC_Init(&NVIC_InitStructure);
}
//外部中断0服务程序
void EXTI1_IRQHandler(void)
{
	u8 gifr,rxbuf[256];
	int rxlen;
	if(EXTI_GetFlagStatus(EXTI_Line1)!= RESET)
	{
		gifr=wk2168_read_g_reg(WK2XXX_GIFR);/**/
		do{
			if(gifr&WK2XXX_UT1INT)//判断子串口1是否有中断
			{
				/*数据处理*/
				/*数据接收*/
				rxlen=wk2168_rec_data(1,rxbuf);//一次接收的数据不会超过256Byte
				/*数据发送*/
				//把接收的数据发送出去
				wk2168_send_data(1,rxlen,rxbuf);

			}

			if(gifr&WK2XXX_UT2INT)//判断子串口2是否有中断
			{
				/*数据接收*/
				rxlen=wk2168_rec_data(2,rxbuf);//一次接收的数据不会超过256Byte
				/*数据发送*/
				//把接收的数据发送出去
				wk2168_send_data(2,rxlen,rxbuf);

			  }
			if(gifr&WK2XXX_UT3INT)//判断子串口3是否有中断
			{
				/*数据接收*/
				rxlen=wk2168_rec_data(3,rxbuf);//一次接收的数据不会超过256Byte
				/*数据发送*/
				//把接收的数据发送出去
				wk2168_send_data(3,rxlen,rxbuf);
				// printf("port!!!!\n");
			}
			if(gifr&WK2XXX_UT4INT)//判断子串口4是否有中断
			{
				/*数据接收*/
				rxlen=wk2168_rec_data(4,rxbuf);//一次接收的数据不会超过256Byte
				/*数据发送*/
				//把接收的数据发送出去
				wk2168_send_data(4,rxlen,rxbuf);
			}

			gifr=wk2168_read_g_reg(WK2XXX_GIFR);
			//printf("IN EXTI2_IRQ GIFR:0X%X !!!\n",gifr);
		}while(gifr&0x0f);
		EXTI_ClearITPendingBit(EXTI_Line1); //清除LINE0上的中断标志位
	}
}
/* SPI交换一个字节接口 */
u8 wk2168_spi_read_write_byte(u8 TxData)
{
	u8 retry=0;
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
	{
		retry++;
		if(retry>200)return 0;
	}
	SPI_I2S_SendData(SPI1, TxData); //通过外设SPIx发送一个数据
	retry=0;

	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET) //检查指定的SPI标志位设置与否:接受缓存非空标志位
	{
		retry++;
		if(retry>200)return 0;
	}
	return SPI_I2S_ReceiveData(SPI1); //返回通过SPIx最近接收的数据
}

/*************************************************************************/
//函数功能：设置CS信号为高电平
/*************************************************************************/
void wk2168_cs_high(void)
{
	GPIO_SetBits(GPIOA,GPIO_Pin_4);
}
/*************************************************************************/
//函数功能：设置CS信号为低电平
/*************************************************************************/
void wk2168_cs_low(void)
{
	GPIO_ResetBits(GPIOA,GPIO_Pin_4);
}
/***************************wk2168_write_g_reg***********************************/
//函数功能：写全局寄存器函数（前提是该寄存器可写，
//某些寄存器如果你写1，可能会自动置1，具体见数据手册)
//参数：
//      greg:为全局寄存器的地址
//      dat:为写入寄存器的数据
//***********************************************************************/
void wk2168_write_g_reg(unsigned char greg,unsigned char dat)
{
	u8 cmd;
	cmd=0|greg;
	wk2168_cs_low();//拉低cs信号
	wk2168_spi_read_write_byte(cmd);	//写指令，对于指令的构成见数据手册
	wk2168_spi_read_write_byte(dat);//写数据
	wk2168_cs_high();//拉高cs信号
}
/****************************wk2168_read_g_reg***********************************/
//函数功能：读全局寄存器
//参数：
//      greg:为全局寄存器的地址
//      rec:返回的寄存器值
//***********************************************************************/
u8 wk2168_read_g_reg(unsigned char greg)
{
	u8 cmd,rec;
	cmd=0x40|greg;
	wk2168_cs_low();//拉低cs信号
	wk2168_spi_read_write_byte(cmd);	//写指令，对于指令的构成见数据手册
	rec=wk2168_spi_read_write_byte(0);//写数据
	wk2168_cs_high();//拉高cs信号
	return rec;
}

/**************************wk2168_write_s_reg***********************************/
//函数功能:
//参数：port:为子串口
//      sreg:为子串口寄存器
//      dat:为写入寄存器的数据
//注意：在子串口被打通的情况下，向FDAT写入的数据会通过TX引脚输出
//**********************************************************************/
void wk2168_write_s_reg(u8 port,u8 sreg,u8 dat)
{
	u8 cmd;
	cmd=0x0|((port-1)<<4)|sreg;
	wk2168_cs_low();//拉低cs信号
	wk2168_spi_read_write_byte(cmd);	//写指令，对于指令的构成见数据手册
	wk2168_spi_read_write_byte(dat);//写数据
	wk2168_cs_high();//拉高cs信号
}

/**************************wk2168_read_s_reg***********************************/
//函数功能：读子串口寄存器
//参数：port为子串口端口号
//      sreg:为子串口寄存器地址
//      rec:返回的寄存器值
//**********************************************************************/
u8 wk2168_read_s_reg(u8 port,u8 sreg)
{
	u8 cmd,rec;
	cmd=0x40|((port-1)<<4)|sreg;
	wk2168_cs_low();//拉低cs信号
	wk2168_spi_read_write_byte(cmd);	//写指令，对于指令的构成见数据手册
	rec=wk2168_spi_read_write_byte(0);//写数据
	wk2168_cs_high();	//拉高cs信号
	return rec;
}
/************************wk2168_write_s_fifo***********************************/
//函数功能:向子串口fifo写入需要发送的数据
//参数：port:为子串口
//      *dat:写入数据
//      num：为写入数据的个数，单次不超过256
//注意：通过该方式写入的数据，被直接写入子串口的缓存FIFO，然后被发送
//*********************************************************************/
void wk2168_write_s_fifo(u8 port,u8 *dat,int num)
{
	u8 cmd;
	int i;
	cmd=0x80|((port-1)<<4);
	if(num>0)
	{
		wk2168_cs_low();//拉低cs信号
		wk2168_spi_read_write_byte(cmd); //写指令,对于指令构成见数据手册
		for(i=0;i<num;i++)
		{
			wk2168_spi_read_write_byte( *(dat+i));//写数据
		}
		wk2168_cs_high();//拉高cs信号
	}
}

/************************wk2168_read_s_fifo***********************************/
//函数功能:从子串口的fifo中读出接收到的数据
//参数：port:为子串口
//      *rec：接收到的数据
//      num：读出的数据个数。
//注意：通过该方式读出子串口缓存中的数据。单次不能超过256
//*********************************************************************/
void wk2168_read_s_fifo(u8 port,u8 *rec,int num)
{
	u8 cmd;
	int n;
	cmd=0xc0|((port-1)<<4);
	if(num>0)
	{
		wk2168_cs_low();//拉低cs信号
		wk2168_spi_read_write_byte(cmd);
		for(n=0;n<num;n++)
		{
			*(rec+n)=wk2168_spi_read_write_byte(0);
		}
		wk2168_cs_high();//拉高cs信号
	}
}


/*******WkInit*******************************************/
//函数功能：初始化子串口
/*******************************************************/
void wk2168_sub_uart_init(u8 port)
{
	u8 gena,grst,gier,sier,scr;
	//使能子串口时钟
	gena=wk2168_read_g_reg(WK2XXX_GENA);
	gena=gena|(1<<(port-1));
	wk2168_write_g_reg(WK2XXX_GENA,gena);
	//软件复位子串口
	grst=wk2168_read_g_reg(WK2XXX_GRST);
	grst=grst|(1<<(port-1));
	wk2168_write_g_reg(WK2XXX_GRST,grst);
	//使能串口总中断
	gier=wk2168_read_g_reg(WK2XXX_GIER);
	gier=gier|(1<<(port-1));
	wk2168_write_g_reg(WK2XXX_GIER,gier);
	//使能子串口接收触点中断和超时中断
	sier=wk2168_read_s_reg(port,WK2XXX_SIER);
	sier |= WK2XXX_RFTRIG_IEN|WK2XXX_RXOUT_IEN;
	wk2168_write_s_reg(port,WK2XXX_SIER,sier);
	//初始化FIFO和设置固定中断触点
	wk2168_write_s_reg(port,WK2XXX_FCR,0XFF);
	//设置任意中断触点，如果下面的设置有效，
	//那么上面FCR寄存器中断的固定中断触点将失效
	wk2168_write_s_reg(port,WK2XXX_SPAGE,1);//切换到page1
	wk2168_write_s_reg(port,WK2XXX_RFTL,0X40);//设置接收触点为64个字节
	wk2168_write_s_reg(port,WK2XXX_TFTL,0X10);//设置发送触点为16个字节
	wk2168_write_s_reg(port,WK2XXX_SPAGE,0);//切换到page0
	//使能子串口的发送和接收使能
	scr=wk2168_read_s_reg(port,WK2XXX_SCR);
	scr|=WK2XXX_TXEN|WK2XXX_RXEN;
	wk2168_write_s_reg(port,WK2XXX_SCR,scr);
}

/******************************wk2168_sub_uart_deinit*******************************************/
//函数功能：初始化子串口
/*********************************************************************************/
void wk2168_sub_uart_deinit(u8 port)
{
	u8 gena,grst,gier;
	//关闭子串口总时钟
	gena=wk2168_read_g_reg(WK2XXX_GENA);
	gena=gena&(~(1<<(port-1)));
	wk2168_write_g_reg(WK2XXX_GENA,gena);
	//使能子串口总中断
	gier=wk2168_read_g_reg(WK2XXX_GIER);
	gier=gier&(~(1<<(port-1)));
	wk2168_write_g_reg(WK2XXX_GIER,gier);
	//软件复位子串口
	grst=wk2168_read_g_reg(WK2XXX_GRST);
	grst=grst|(1<<(port-1));
	wk2168_write_g_reg(WK2XXX_GRST,grst);

}

/**************************wk2168_set_baudrate*******************************************************/
//函数功能：设置子串口波特率函数、此函数中波特率的匹配值是根据11.0592Mhz下的外部晶振计算的
// port:子串口号
// baud:波特率大小.波特率表示方式，
/**************************Wk2114SetBaud*******************************************************/
void wk2168_set_baudrate(u8 port,enum WKBaud baud)
{
	unsigned char baud1,baud0,pres,scr;
	//如下波特率相应的寄存器值，是在外部时钟为11.0592mhz的情况下计算所得，如果使用其他晶振，需要重新计算
	switch (baud)
	{
		case B600:
			baud1=0x4;
			baud0=0x7f;
			pres=0;
			break;
		case B1200:
			baud1=0x2;
			baud0=0x3F;
			pres=0;
			break;
		case B2400:
			baud1=0x1;
			baud0=0x1f;
			pres=0;
			break;
		case B4800:
			baud1=0x00;
			baud0=0x8f;
			pres=0;
			break;
		case B9600:
			baud1=0x00;
			baud0=0x47;
			pres=0;
			break;
		case B19200:
			baud1=0x00;
			baud0=0x23;
			pres=0;
			break;
		case B38400:
			baud1=0x00;
			baud0=0x11;
			pres=0;
			break;
		case B76800:
			baud1=0x00;
			baud0=0x08;
			pres=0;
			break;
		case B1800:
			baud1=0x01;
			baud0=0x7f;
			pres=0;
			break;
		case B3600:
			baud1=0x00;
			baud0=0xbf;
			pres=0;
			break;
		case B7200:
			baud1=0x00;
			baud0=0x5f;
			pres=0;
			break;
		case B14400:
			baud1=0x00;
			baud0=0x2f;
			pres=0;
			break;
		case B28800:
			baud1=0x00;
			baud0=0x17;
			pres=0;
			break;
		case B57600:
			baud1=0x00;
			baud0=0x0b;
			pres=0;
			break;
		case B115200:
			baud1=0x00;
			baud0=0x05;
			pres=0;
			break;
		case B230400:
			baud1=0x00;
			baud0=0x02;
			pres=0;
			break;
		default:
			baud1=0x00;
			baud0=0x00;
			pres=0;
    }
	//关掉子串口收发使能
	scr=wk2168_read_s_reg(port,WK2XXX_SCR);
	wk2168_write_s_reg(port,WK2XXX_SCR,0);
	//设置波特率相关寄存器
	wk2168_write_s_reg(port,WK2XXX_SPAGE,1);//切换到page1
	wk2168_write_s_reg(port,WK2XXX_BAUD1,baud1);
	wk2168_write_s_reg(port,WK2XXX_BAUD0,baud0);
	wk2168_write_s_reg(port,WK2XXX_PRES,pres);
	wk2168_write_s_reg(port,WK2XXX_SPAGE,0);//切换到page0
	//使能子串口收发使能
	wk2168_write_s_reg(port,WK2XXX_SCR,scr);
}
/**************************wk2168_get_tx_len*******************************************/
//函数功能:获取子串口发送FIFO剩余空间长度
// port:端口号
// 返回值：发送FIFO剩余空间长度
/**************************WK_Len********************************************/
int wk2168_get_tx_len(u8 port)
{
	u8 fsr,tfcnt;
	int len=0;
	fsr  =wk2168_read_s_reg(port,WK2XXX_FSR);
	tfcnt=wk2168_read_s_reg(port,WK2XXX_TFCNT);
	if(fsr& WK2XXX_TFULL)
	{
		len=0;
	}
	else
	{
		len=256-tfcnt;
	}
	return len;
}

/**************************wk2168_send_data*******************************************/
//函数功能:通过子串口发送固定长度数据
// port:端口号
// len:单次发送长度不超过256
//
/**************************wk2168_send_data********************************************/
int wk2168_send_data(u8 port,int len,u8 *sendbuf)
{

#if 1
	wk2168_write_s_fifo(port,sendbuf,len);//通过fifo方式发送数据
#else
	int num=len;
	for(num=0;num<len;num++)
	{
		wk2168_write_s_reg(port,WK2XXX_FDAT,*(sendbuf+num));
	}
#endif
	return 0;
}

/**************************wk2168_rec_data*******************************************/
//函数功能:读取子串口fifo中的数据
// port:端口号
// recbuf:接收到的数据
// 返回值：接收数据的长度
/**************************wk2168_rec_data********************************************/
int wk2168_rec_data(u8 port,u8 *recbuf)
{
	u8  fsr=0,rfcnt=0,rfcnt2=0,sifr=0;
	int len=0;
	sifr=wk2168_read_s_reg(port,WK2XXX_SIFR);


	if((sifr&WK2XXX_RFTRIG_INT)||(sifr&WK2XXX_RXOVT_INT))//有接收中断和接收超时中断
	{
		fsr  =wk2168_read_s_reg(port,WK2XXX_FSR);
		rfcnt=wk2168_read_s_reg(port,WK2XXX_RFCNT);
		rfcnt2=wk2168_read_s_reg(port,WK2XXX_RFCNT);
		//printf("rfcnt=0x%x.\n",rfcnt);
		/*判断fifo中数据个数*/
		if(fsr& WK2XXX_RDAT)
		{
			if(!(rfcnt2>=rfcnt))
			{
				rfcnt=rfcnt2;
			}
			len=(rfcnt==0)?256:rfcnt;
		}
#if 1
		wk2168_read_s_fifo(port,recbuf,len);
#else
		for(n=0;n<len;n++)
		 *(recbuf+n)=wk2168_read_s_reg(port,WK2XXX_FDAT);
#endif
		return len;
	}
	else
	{
		len=0;
		return len;
	}
}

/**************************wk2168_set_rs485*******************************************************/
//函数功能:设置子串口RS485的收发转换函数，使用RTS引脚控制485电平转换芯片的收发
// port:子串口号
//
//注意：只有WK2168/WK2204支持该功能
/**************************wk2168_set_rs485*******************************************************/
void wk2168_set_rs485(u8 port)
{
	wk2168_write_s_reg(port,WK2XXX_RS485,0x02);//
	//wk2168_write_s_reg(port,WK2XXX_RS485,0x03);//
	wk2168_write_s_reg(port,WK2XXX_SPAGE,1);//切换到page1
	wk2168_write_s_reg(port,WK2XXX_RTSDLY,0x01);
	wk2168_write_s_reg(port,WK2XXX_SPAGE,0);//切换到page0
}
/**************************wk2168_rts_cts*******************************************************/
//函数功能:硬件自动流量控制，需要子设备的支持
// port:子串口号
//
//注意：只有WK2168/WK2204支持该功能
/**************************wk2168_rts_cts*******************************************************/
void wk2168_rts_cts(u8 port)
{
	wk2168_write_s_reg(port,WK2XXX_FWCR,0x30);//
	wk2168_write_s_reg(port,WK2XXX_SPAGE,1);//切换到page1
	wk2168_write_s_reg(port,WK2XXX_FWTH,0XF0);//停止接收触点
	wk2168_write_s_reg(port,WK2XXX_FWTL,0X20);//继续接收触点
	wk2168_write_s_reg(port,WK2XXX_SPAGE,0);//切换到page0
}

四、完整工程下载

完整工程下载，请点击

小灰灰搞电子
关注
  • 4
    点赞
  • 踩
  • 35
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
wk2168_spi.c
01-05
海思适配WK2168spi转串口驱动
STM32 SPI驱动 CH9434串口拓展芯片
09-13
CH9434是一款SPI转四串口控制芯片，提供四组全双工的9线异步串口，用于单片机/嵌入式系统扩展异步串口。CH9434包含四个兼容16C550的异步串口，最高支持4Mbps波特率通讯。支持GPIO，支持半双工收发自动切换引脚TNOW。 特点： 工作电压：3.3V。 支持通讯波特率设置，波特率范围1200-4000000bps。 串口每个方向独立FIFO缓存1.5K。 独立四个异步串口，兼容16C550并且有所增强。 串口支持5/6/7/8个数据位以及1/2个停止位。 串口支持奇、偶、无校验、空白0、标志1等校验方式。 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。 提供半双工RS485收发使能引脚。 SPI最高速率为16MHz。 支持多种睡眠方式以及电源控制，可通过SPI接口唤醒。 芯片内置时钟，可选外部晶振提供时钟。 芯片提供可配置GPIO功能。 提供QFN48_5X5无铅封装，兼容RoHS。 应用领域： MCU/DSP/嵌入式系统。 工业自动化RS-485通讯。 串口服务器、多串口卡。 与蓝牙、4G、WiFi等串口模块通讯实现无线传输。
WK2132芯片使用经验
最新发布
csdn727的博客
02-01 687
到这里基本上初始化就结束了，但是因为本身芯片支持中断触发，所以如果要使用中断功能的话，还得再配置一下中断，值得说明一下的是该芯片中断使用的低电平触发，而STM32的中断是边沿触发，所以可能会有漏判断的时刻，需要注意。子串口的接收要麻烦点，首先是检测中断触发后去读中断寄存器，判断是哪个子串口发生的中断，然后可以将数据放入对应的缓存中接收备用，最后可以在主循环中对接收缓存做解析处理。子串口的发送也比较简单，还是通过主串口去写寄存器或写FIFO，同样的也有字节数的限制，请查看手册。附上基于STM32的参考例程。
WK2168资料包.rar
12-30
实现UART/SPI/IIC/并口转换
串口扩展芯片
阿发的专栏
06-24 8967
串口扩展芯片 WK2124 实现SPI桥接/扩展4个增强功能串口（UART）功能。扩展的子通道具备以下功能特点： 每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps的通道速率； 每个子通道可以独立设置工作在IrDA红外通信； 每个子通道具备收/发独立的256 BYTE FIFO，FIFO的中断可按用户需求进行编程触发点； 封装：SSOP20 工作电压：2.5~5.0V 具备自动休眠/唤醒功能 原理框图 封装引脚图 与控制器接口 SPI总线：WK2124通过SPI和MC
WK2204_DataSheet.zip
11-28
WK2204_DataSheet.zip
单串口扩展为4串口的芯片WK2114的使用（一）
qq_36272499的博客
05-26 2272
STM32F429串口接收中断函数 ,rx1_data[255] , rx1_n为全局变量。STM32F429 延时函数 ，芯片速度比较快，STM32F429 串口发送函数。
CH432双串口芯片
兽神
08-29 1136
CH432芯片是一款扩展串口芯片，当你的MCU所带的串口不足时，可以通过此芯片来扩展出两个串口出来。此芯片支持支持半双工收发自动切换、带自动硬件速率控制的高速串口、红外编解码、RS485、IrDA等等许多功能，本文只阐述简单串口功能的实现逻辑。此芯片和MCU的通信方式包括8位并口和SPI方式，本文只阐述SPI方式的通信。CH432手册将各种功能糅杂在一起，阅读非常费劲，本文来梳理一下通过SPI串口方式与MCU通信实现简单的双串口通信的过程，只针CH432T进行梳理。
wk2168驱动调试(一)
u011827554的专栏
11-16 4128
拿到wk2168的开发板了，前面硬件人员整烧了一块。这样的板子比较好调，硬件相对来说是验证过的，只要把软件驱动移到我们的系统下就可以。 介绍一下wk2168芯片的功能，这是一块成都本地公司开发的扩串口的芯片，WK2168是首款具备256级FIFO的低功耗并支持 UART/SPITM/IIC/8位并行总线接口的 4通道UART器件。可以通过模式选择使得该芯片工作于以上任何一种主接口模式，将选定的
关于CH9434、CH432、CH438串口扩展芯片的应用笔记
m0_61852620的博客
12-28 760
接口速度支持最高10MB的并口24MHz的SPI3.3V-5.3V（5V典型值）3.3V-5.3V（5V典型值）2.4V-3.6V（3.3V典型值）
STM32 硬件SPI应用 WK2124串口扩展芯片
随风飘零翼的博客
04-13 961
一般使用Wk2xxxWriteFifo和Wk2xxxReadFifo。根据官方实例代码修改而成，具体寄存器参数请参考手册。SPI模式0.CS片选信号是自己用软件设定。仅列出读写寄存器修改，后续函数无需修改。全双工模式，8位数据，有效位为最高位。预分频结果最终在芯片工作范围内即可。port：串口1-4。
WK2114 Resources V1.0_wk2114_
10-03
wk2114一拓四资料包，包含：1.WK2114 Datesheet、2.WK2114 Application Notes，3.WK2114 Schematic，4.WK2114_DEMO，5. WK2114 Linux driver，6. WK 元件库和封装库，和 ReadMe.pdf
WK2132.rar
09-17
串口扩展芯片WK2132驱动代码，示例代码单片机为51单片机，C语言。IIC为软件模拟，代码同样适用于其它WK21xx芯片
SAR经典的wk成像算法.zip
11-07
合成孔径成像算法中的经典算法——wk算法，文件夹中包括多个wk算法的仿真代码，以及相关辅助代码。可以运行，放心下载。适合学习雷达成像的新人朋友 。
STM32驱动WK2168进行串口扩展完整工程.zip
04-13
STM32驱动WK2168进行串口扩展完整工程.zip
基于WK串口扩展芯片例程-STM32
03-15
本例程是基于主控stm32，实现spi串口扩展4个子串口，基于wk2124芯片。 本例程是基于主控stm32，实现spi串口扩展4个子串口，基于wk2124芯片。
STM32驱动LD3320进行语音识别程序+原理图
热门推荐
qq_15181569的博客
06-28 4万+
一、原理图 二、源代码 LD3320.c #include "ld3320.h" #include "delay.h" #include "usart.h" #include "string.h" u8 ld3320Data; extern u8 nAsrStatus; unsigned long nMp3StartPos=0; unsigned long nMp3Size=0; unsig...
STM32F103驱动无刷直流电机应用思路
qq_15181569的博客
08-23 1万+
一、STM32F103驱动无刷直流电机基本思路 无刷电机控制是基于6步换相法如下图所示： 二、STM32F103驱动无刷直流电机方法介绍 通常我们用的方法是使用高级定时器3通道互补输出去驱动mos管，用通用定时器连接霍尔传感器去触发中断，在中断中换相，基本原理如下图所示： 三、驱动代码编写 /********************************************************************** * Description : None * Input
STM32串口波特率计算问题和常用波特率
qq_15181569的博客
03-30 1万+
一、分数波特率的产生 一、接收器和发送器的波特率在USARTDIV的整数和小数寄存器中的值应设置成相同。 ＝ 这里的fck是给外设的时钟(PCLK1用于USART2、 3、 4、 5， PCLK2用于USART1)USARTDIV是一个无符号的定点数。这12位的值设置在USART_BRR寄存器。 注： 在写入USART_BRR之后，波特率计数器会被波特率寄存器的新值替换。因此，不要在通信进行中改变波特率寄存器的数值。如何从USART_BRR寄存器值得到USARTDIV 例1： 　　　如果 DIV_Mant
wk2168 在stm32 hal下
07-22
### 回答1： wk2168 是一款基于STM32 HAL的嵌入式开发板。STM32 HAL（Hardware Abstraction Layer）是STMicroelectronics推出的一种针对STM32系列微控制器的硬件抽象层。它提供了一系列函数库，使得开发者可以更加方便地进行底层硬件的操作和驱动开发。 在使用wk2168开发板时，我们可以充分利用STM32 HAL提供的丰富函数库来实现各种功能。例如，通过HAL库可以轻松地配置GPIO（通用输入输出端口），设置为输入或输出，并进行读写操作。还可以使用HAL库配置定时器，产生各种中断信号或PWM波形。HAL还提供了USART（串行通信）和I2C（串行总线通信）等外设的配置和操作函数，方便进行串口通信和外部设备的数据交互。 在使用STM32 HAL开发时，我们可以通过CubeMX（一个专门用于STM32硬件配置的图形化工具）来自动生成初始化代码，包括时钟配置、引脚定义、外设配置等。然后，我们可以在主函数中进行逻辑代码的编写和实现。 总之，wk2168开发板在STM32 HAL的支持下，提供了丰富的硬件抽象函数库，方便开发者进行底层硬件的操作和驱动开发。使用HAL库，可以大大提高开发效率，减少开发周期，实现各种功能的快速开发。 ### 回答2： 在STM32 HAL下，wk2168 可以代表很多不同的含义，例如作为一个变量名、函数名或者别的标识符。在这种情况下，需要更多的背景信息才能给出一个具体的回答。 STM32是一款由STMicroelectronics（意法半导体）开发的32位单片机系列。HAL（Hardware Abstraction Layer）是STM32的一个软件库，用于提供对硬件抽象的支持。通过HAL库，开发人员可以简化底层硬件的配置和操作。 如果wk2168是作为一个变量名，它代表一个存储器中的数据。在STM32 HAL中，可以使用相关的HAL库函数来访问和操作这个变量，例如读取、写入或修改。 如果wk2168是作为一个函数名，它可能代表某个特定的功能。在STM32 HAL中，可以通过调用函数名为wk2168的函数来执行这个功能。需要查阅相关的HAL文档，以了解这个函数的具体用法和参数。 总的来说，STM32 HAL提供了一种简化STM32开发的方法，可以更加方便地配置硬件和进行软件开发。无论wk2168是代表变量名、函数名或其他标识符，在STM32 HAL下都可以通过相关的支持库来操作它。需要进一步的信息才能给出更加具体的回答。 ### 回答3： wk2168是一种STM32开发板，它基于STM32 HAL（硬件抽象层）开发环境。 STM32 HAL是STMicroelectronics为STM32系列微控制器提供的一种软件库。它提供了一套易于使用的API（应用程序接口），帮助开发人员更快地创建应用程序和驱动程序。HAL库包含了许多常用的功能，例如GPIO（通用输入/输出）、UART（通用异步收发器）、SPI（串行外围接口）和I2C（串行外围设备接口）等。 使用wk2168开发板，我们可以在STM32 HAL下进行开发。首先，我们需要将WK2168开发板与电脑连接，并安装好相应的开发环境，例如Keil MDK或者STM32CubeIDE。然后，我们可以通过HAL库提供的API来访问开发板上的各种外围设备，例如LED、按键、串口等。 例如，如果我们想要控制开发板上的一个LED灯，我们可以调用HAL_GPIO_WritePin()函数来设置LED的状态，使用HAL库提供的其他函数来配置GPIO引脚的工作模式和电平。 另外，使用STM32 HAL开发环境还可以轻松地开发其他各种功能。我们可以使用HAL库来实现定时器功能、中断处理、AD转换等各种应用。同时，HAL库还提供了一些便利的功能，例如时钟配置、DMA（直接内存访问）传输等。 总之，WK2168在STM32 HAL下为我们提供了一种便捷的开发环境。我们可以利用HAL库快速开发各种应用程序，并充分利用STM32系列微控制器的性能和功能。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小灰灰搞电子

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
