西门子1200PLC和触摸屏联合仿真详细教程

一、博途新建工程

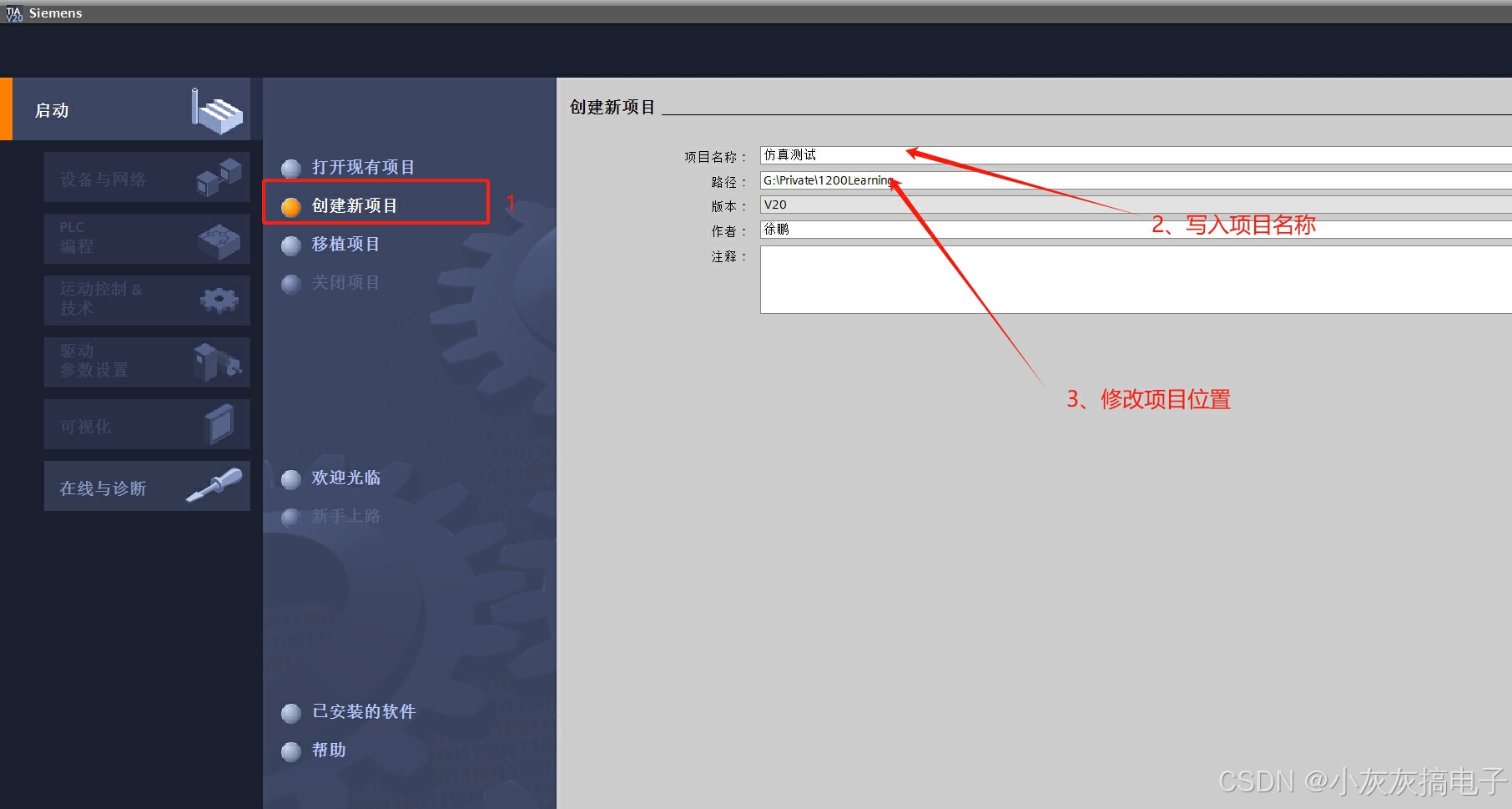

打开博途新建项目
在这里插入图片描述

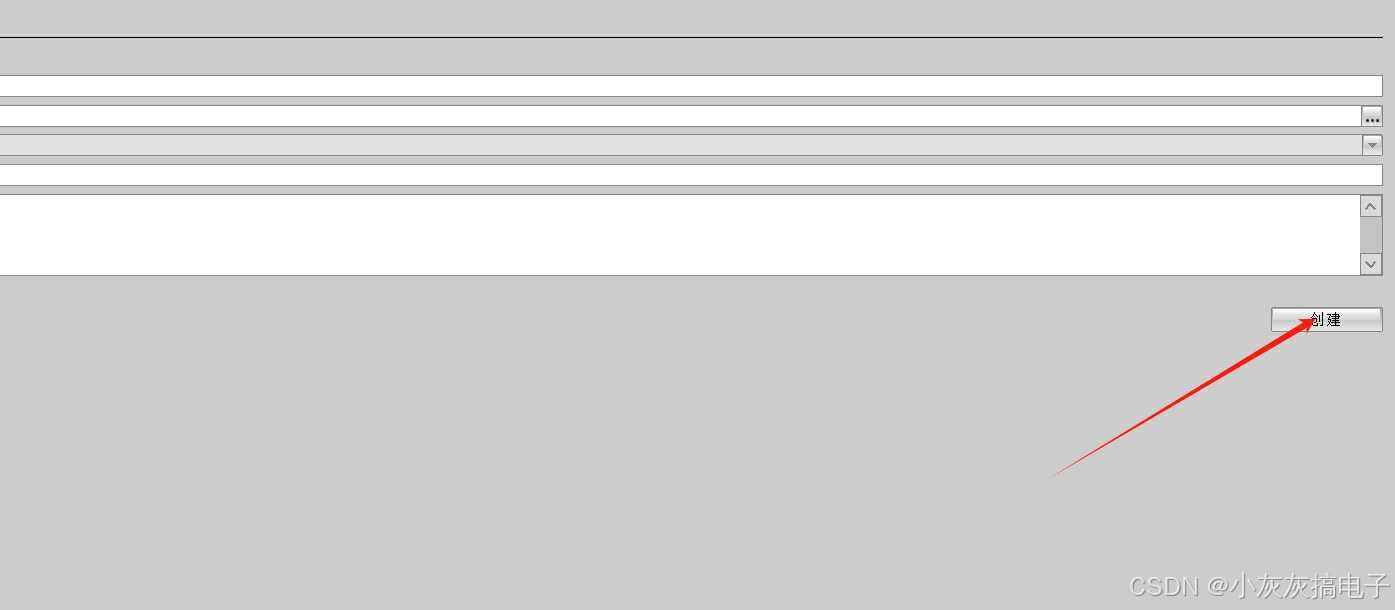

点击创建
在这里插入图片描述

二、新增PLC和触摸屏设备

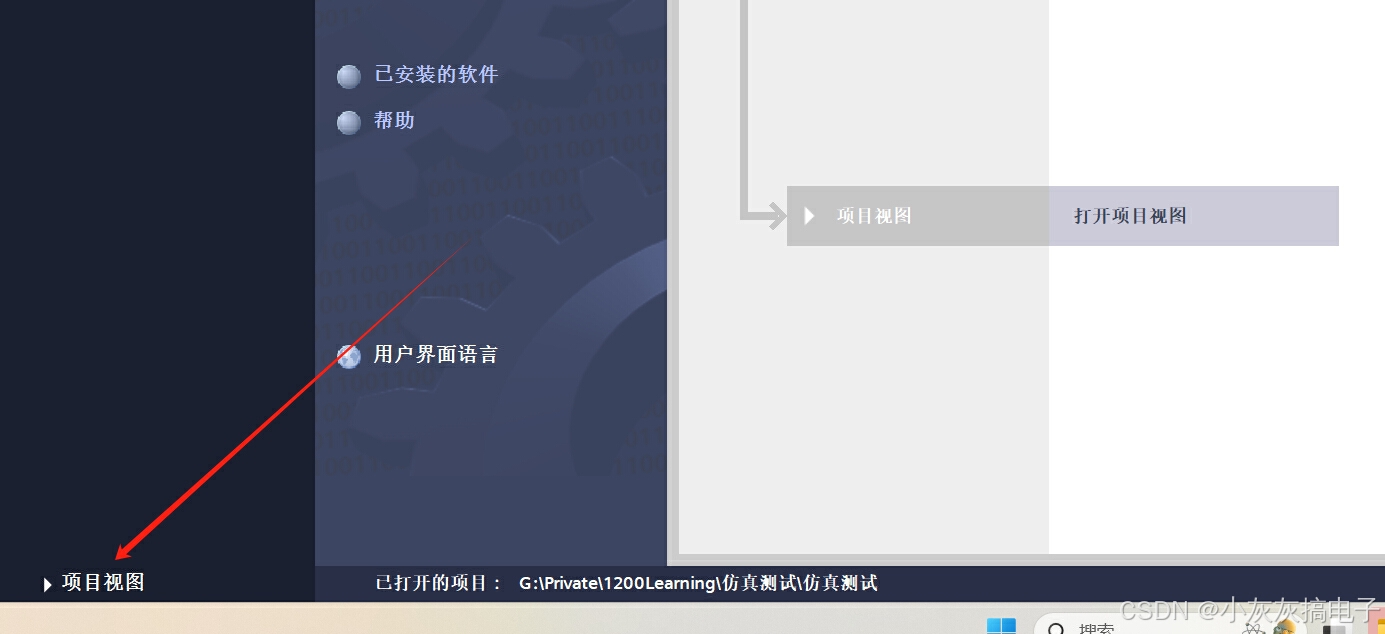

点击左下角项目视图
在这里插入图片描述

1、添加PLC

在这里插入图片描述

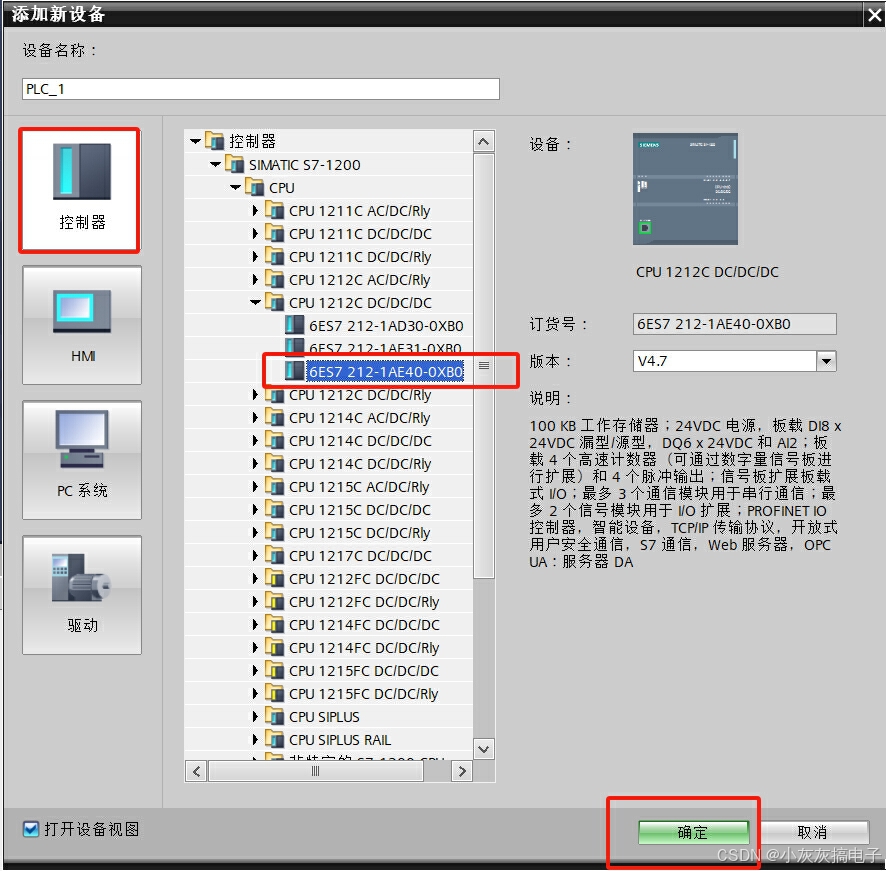

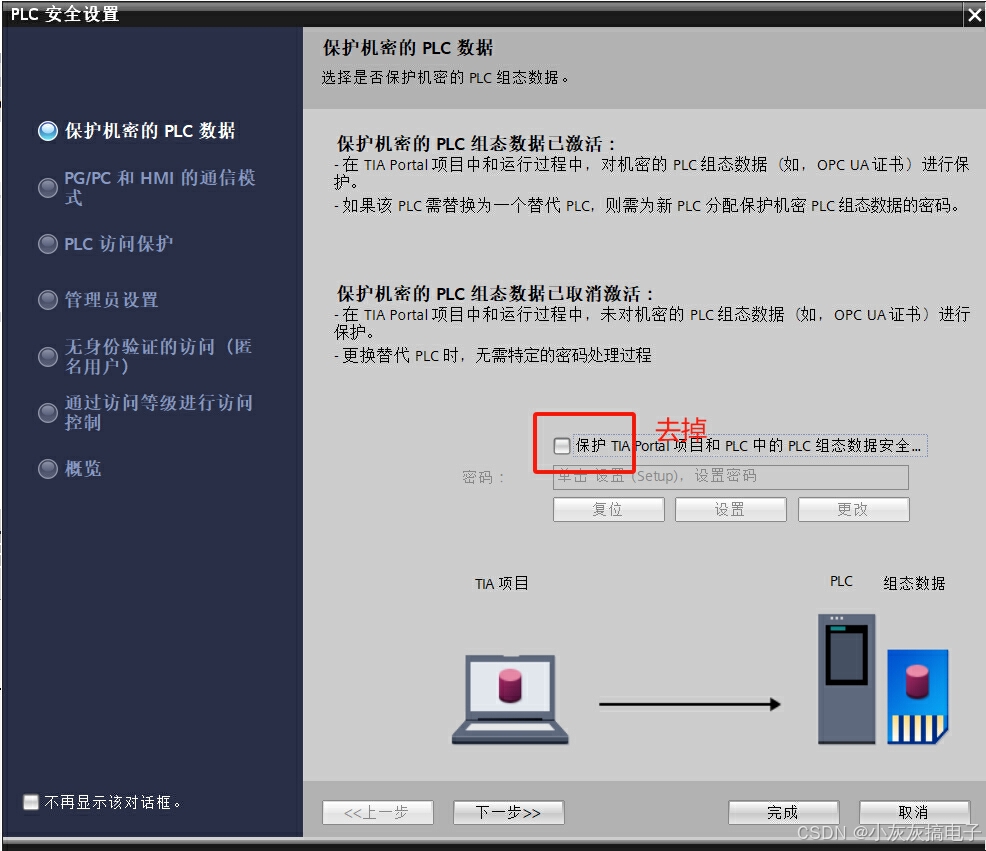

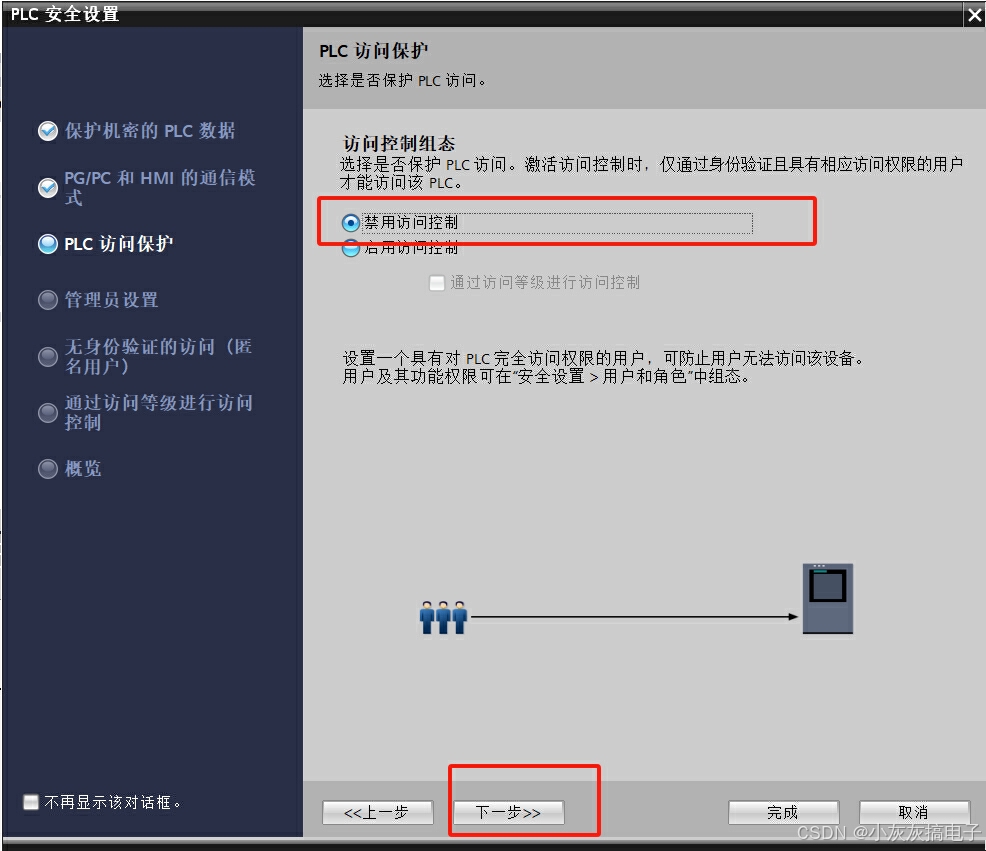

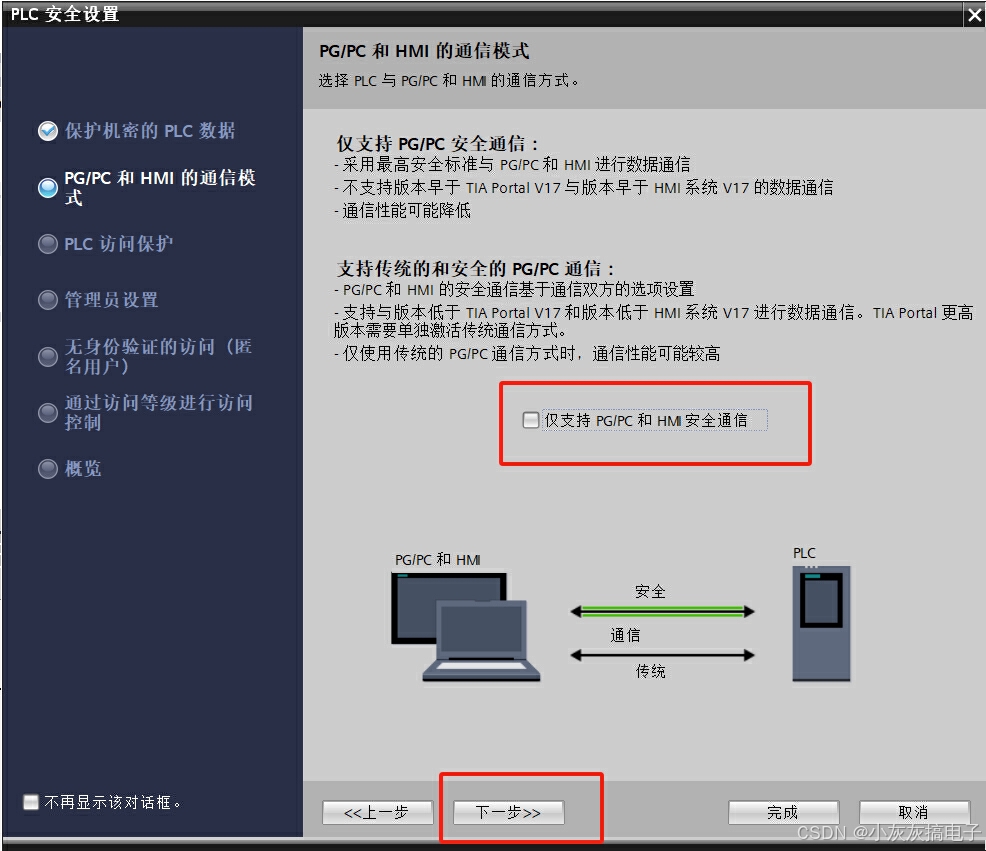

选择自己的PLC型号,然后电机确定
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2、添加触摸屏

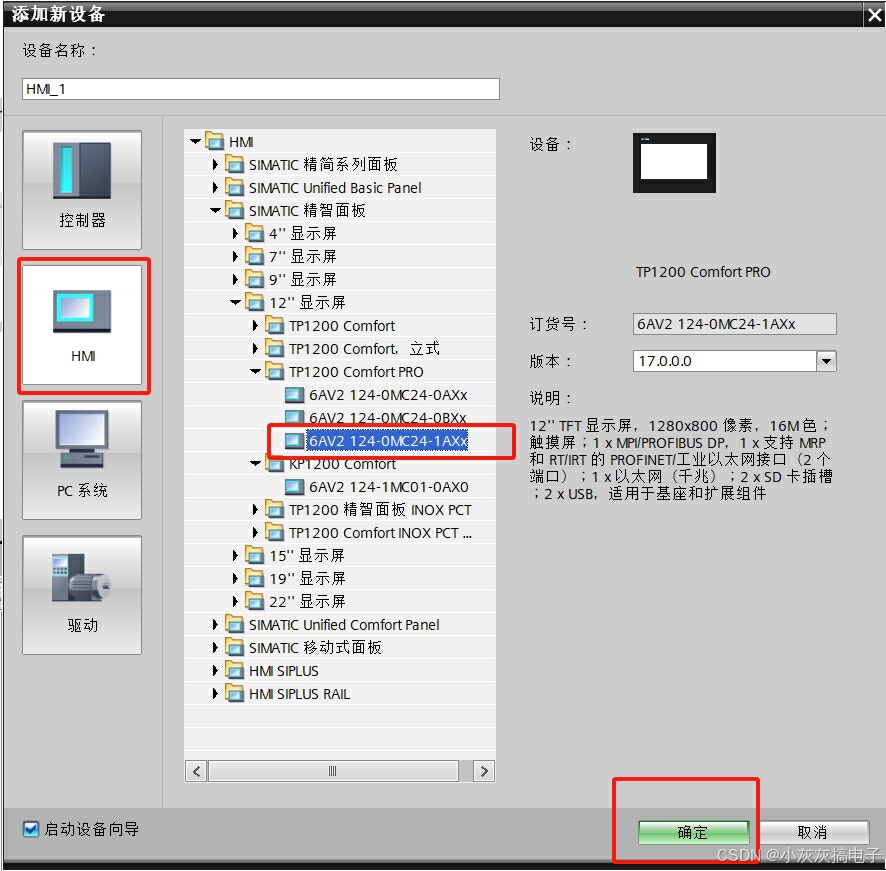

点击添加设备-选择触摸屏
在这里插入图片描述

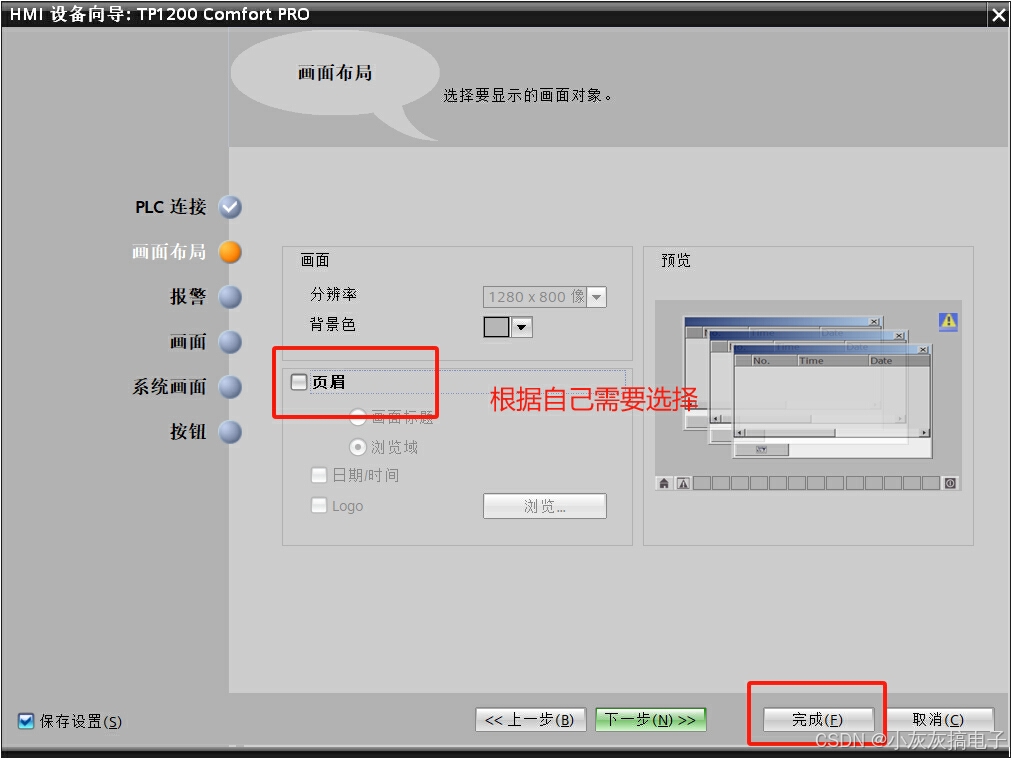

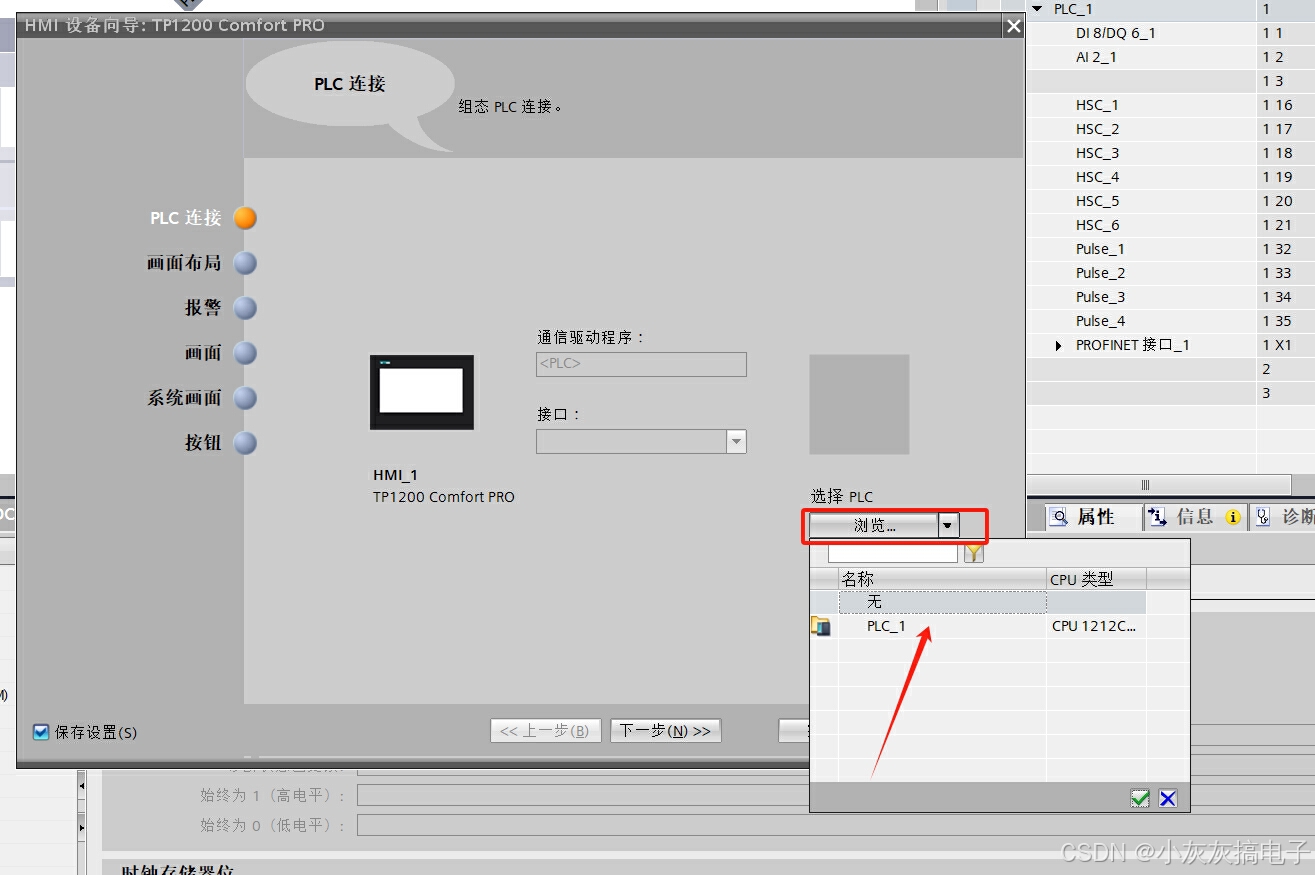

点击浏览旋转刚才创建的PLC,点击确定
在这里插入图片描述
在这里插入图片描述

三、程序编写

1、编写PLC程序

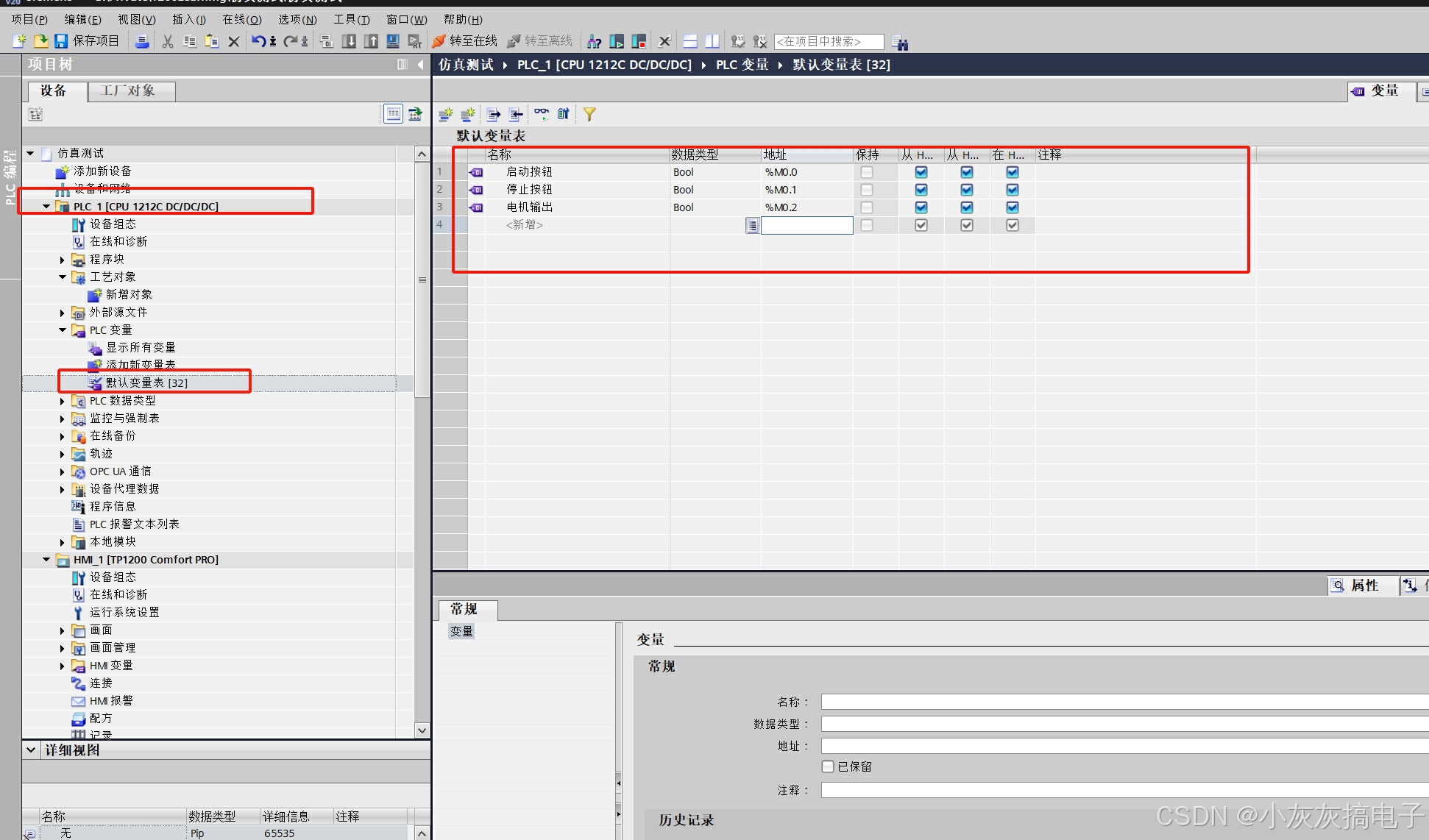

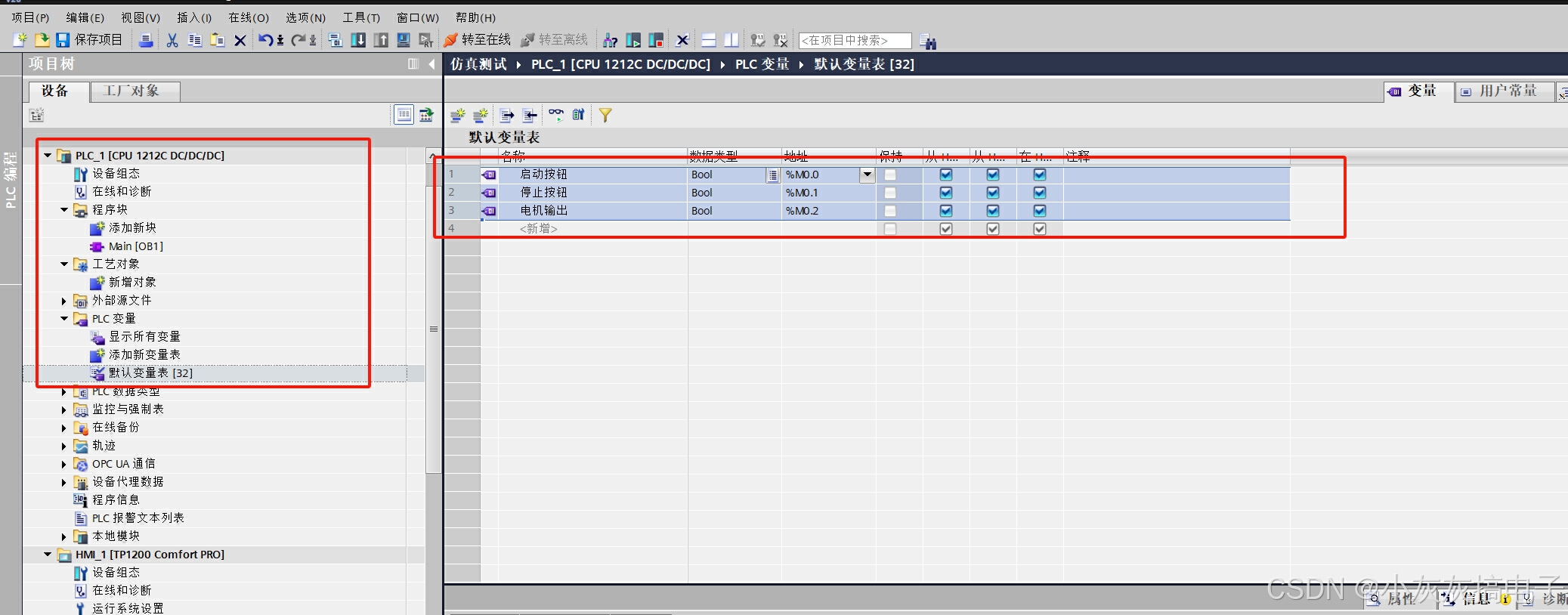

打开PLC默认变量表填入以下几个变量
在这里插入图片描述
编写简单的起跑停程序
在这里插入图片描述

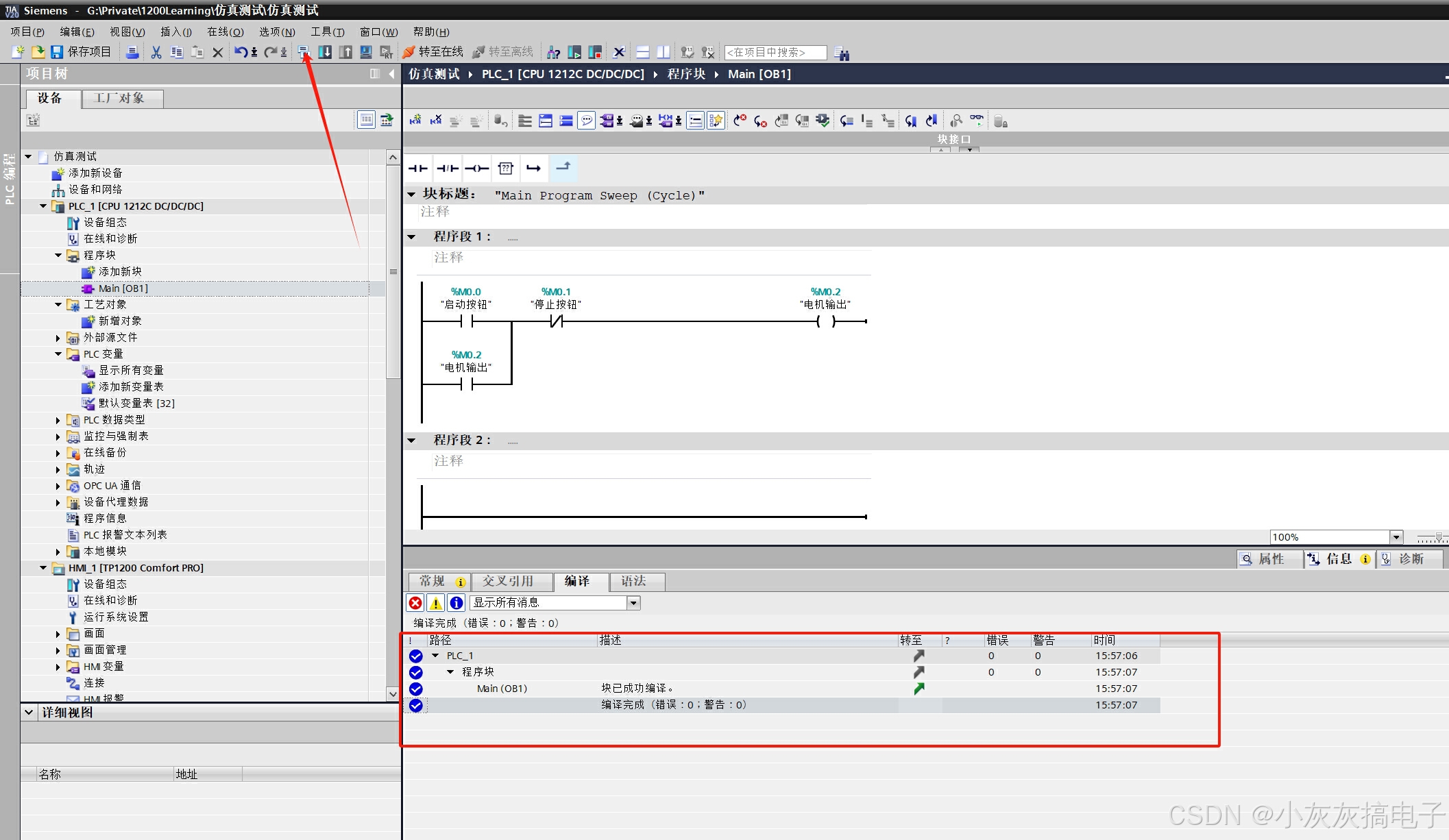

编译程序看一下有无异常
在这里插入图片描述

2、编写触摸屏组态

将PLC变量复制到触摸屏变量表中
复制PLC变量
在这里插入图片描述

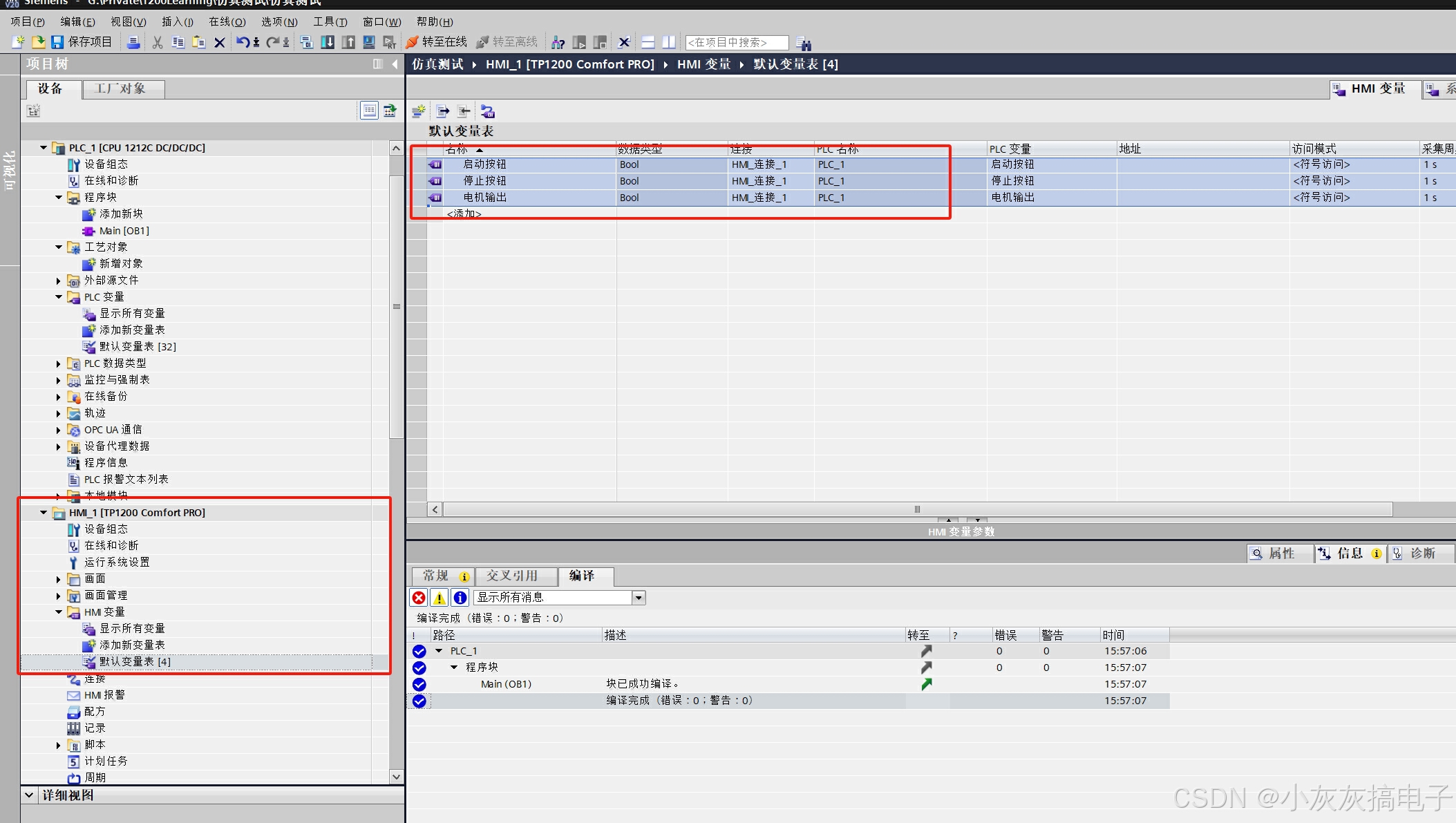

进入触摸屏变量表
在这里插入图片描述

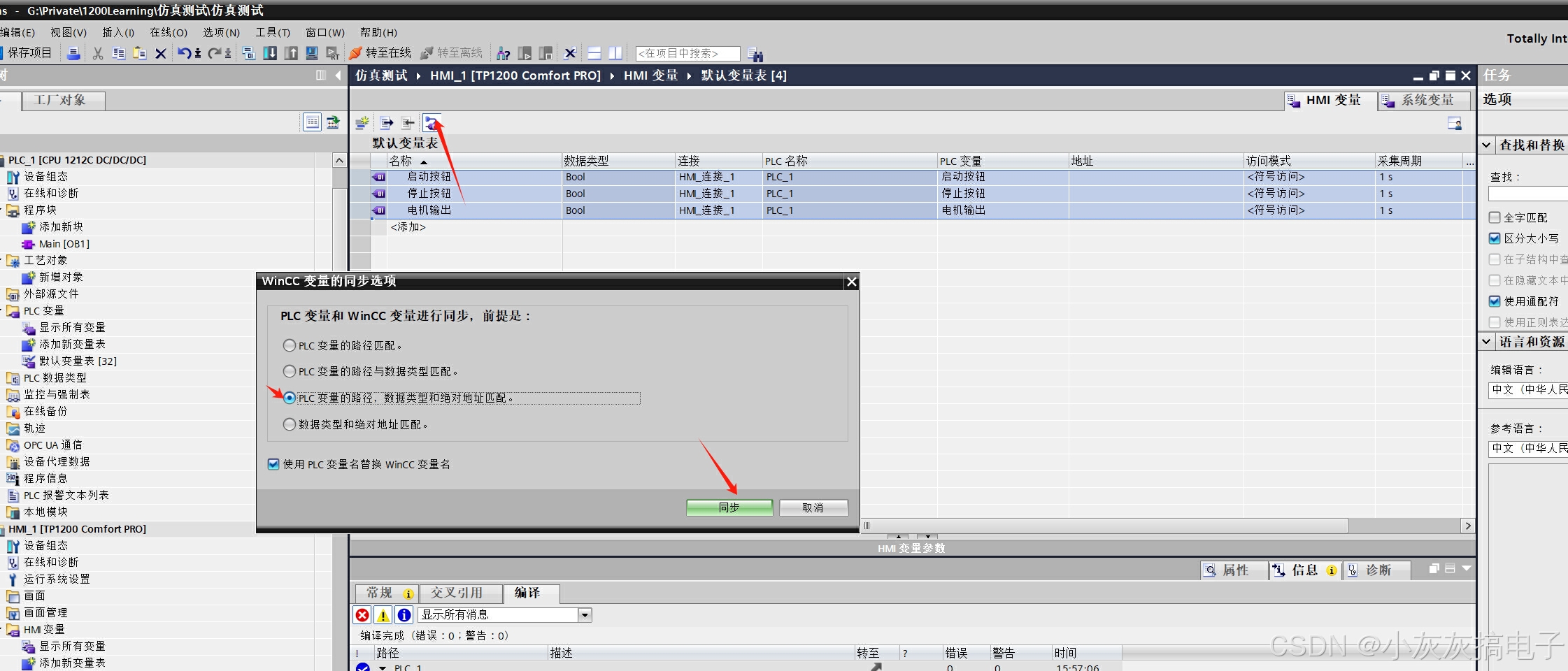

同步PLC变量
在这里插入图片描述

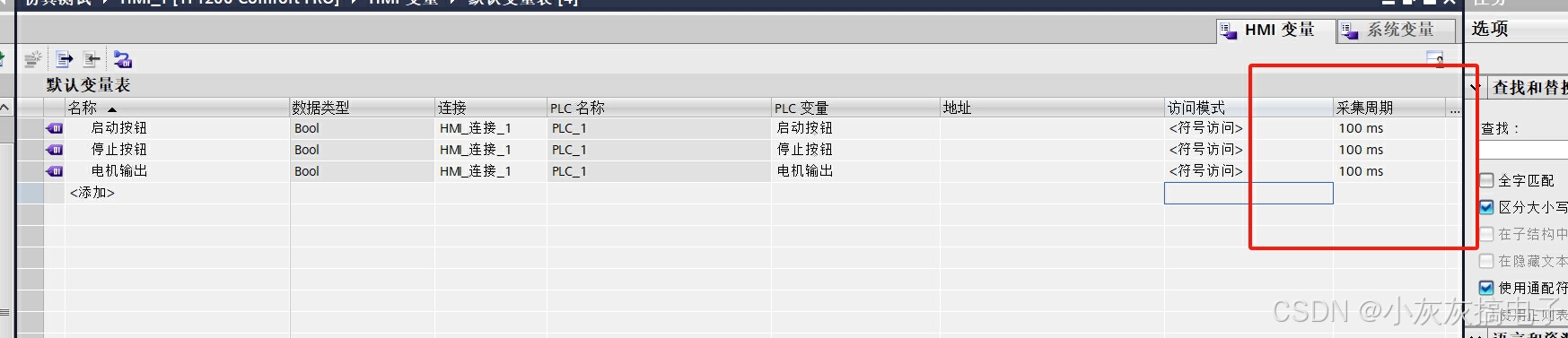

将变量采集周期改为100ms
在这里插入图片描述

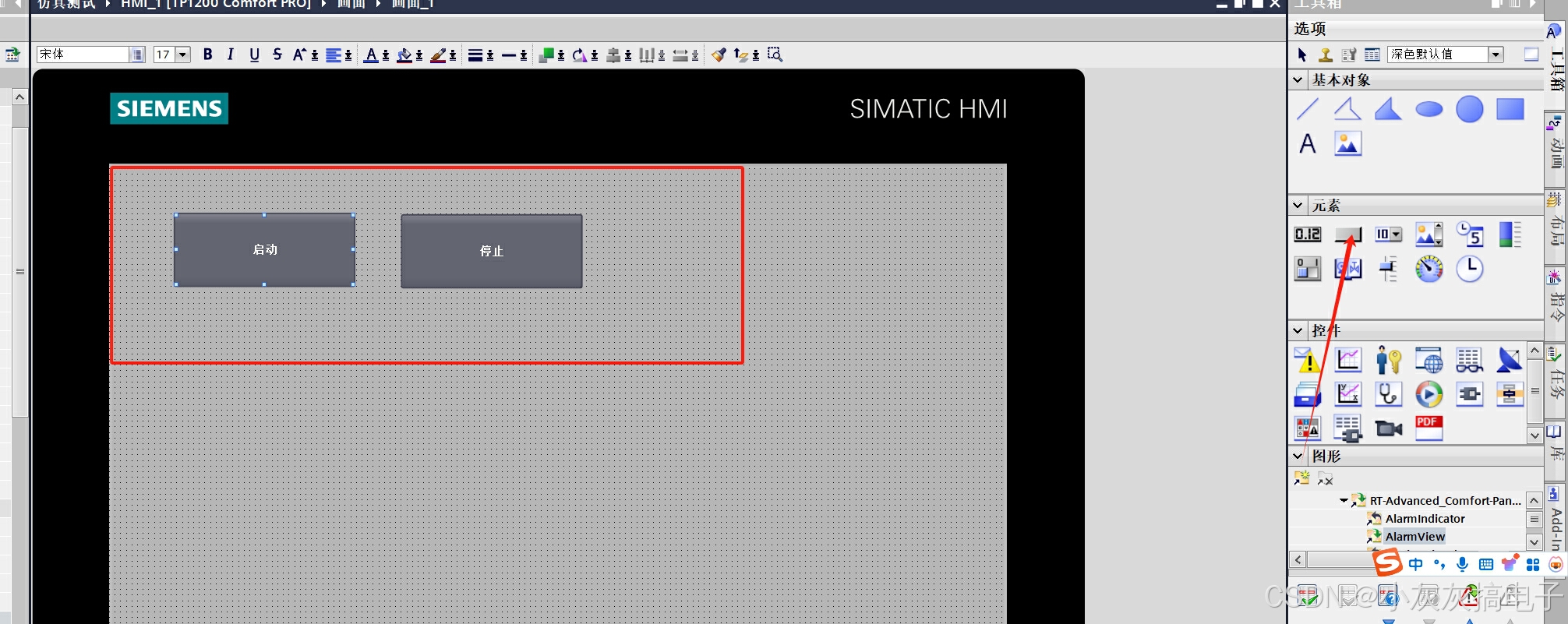

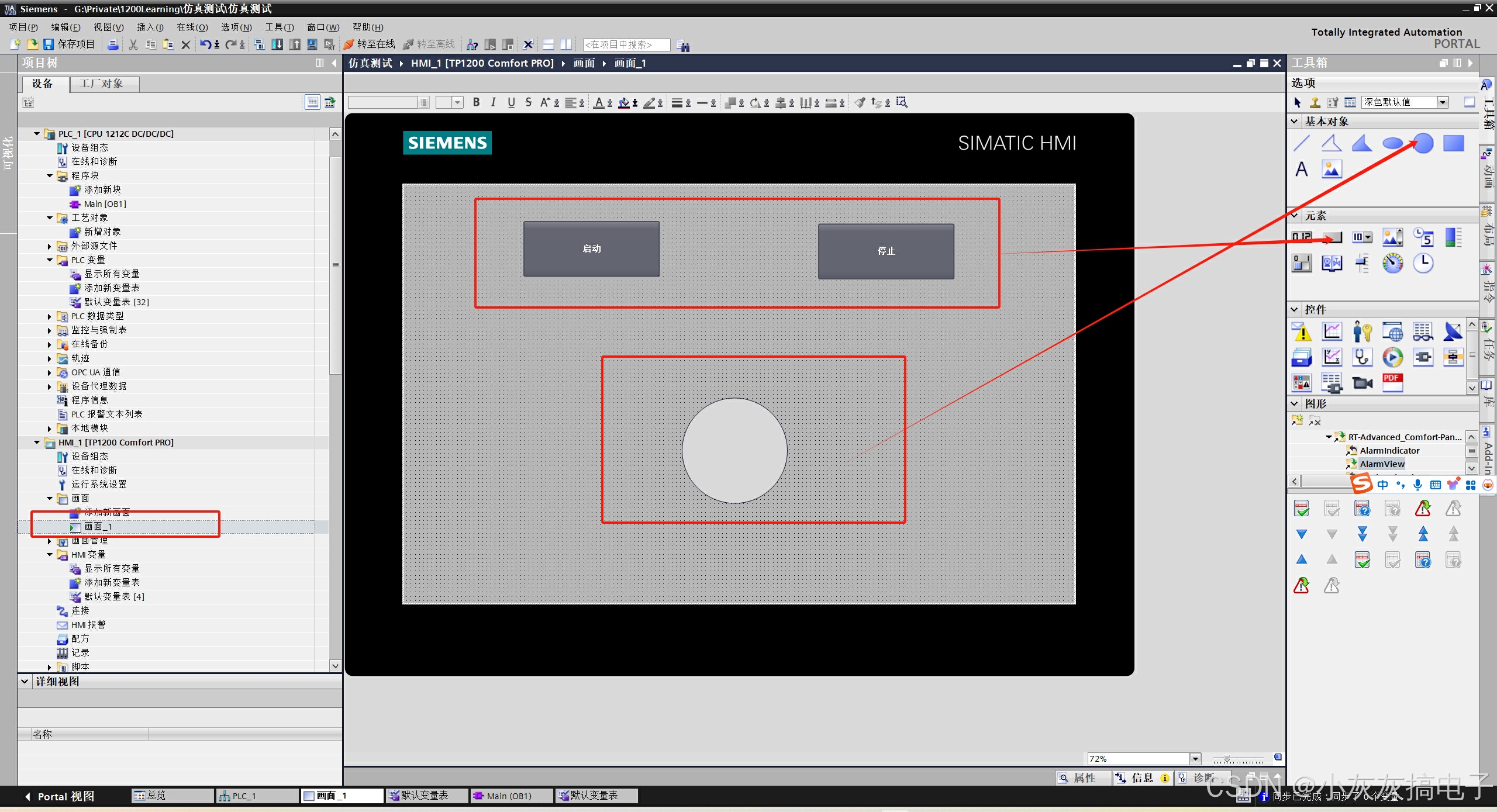

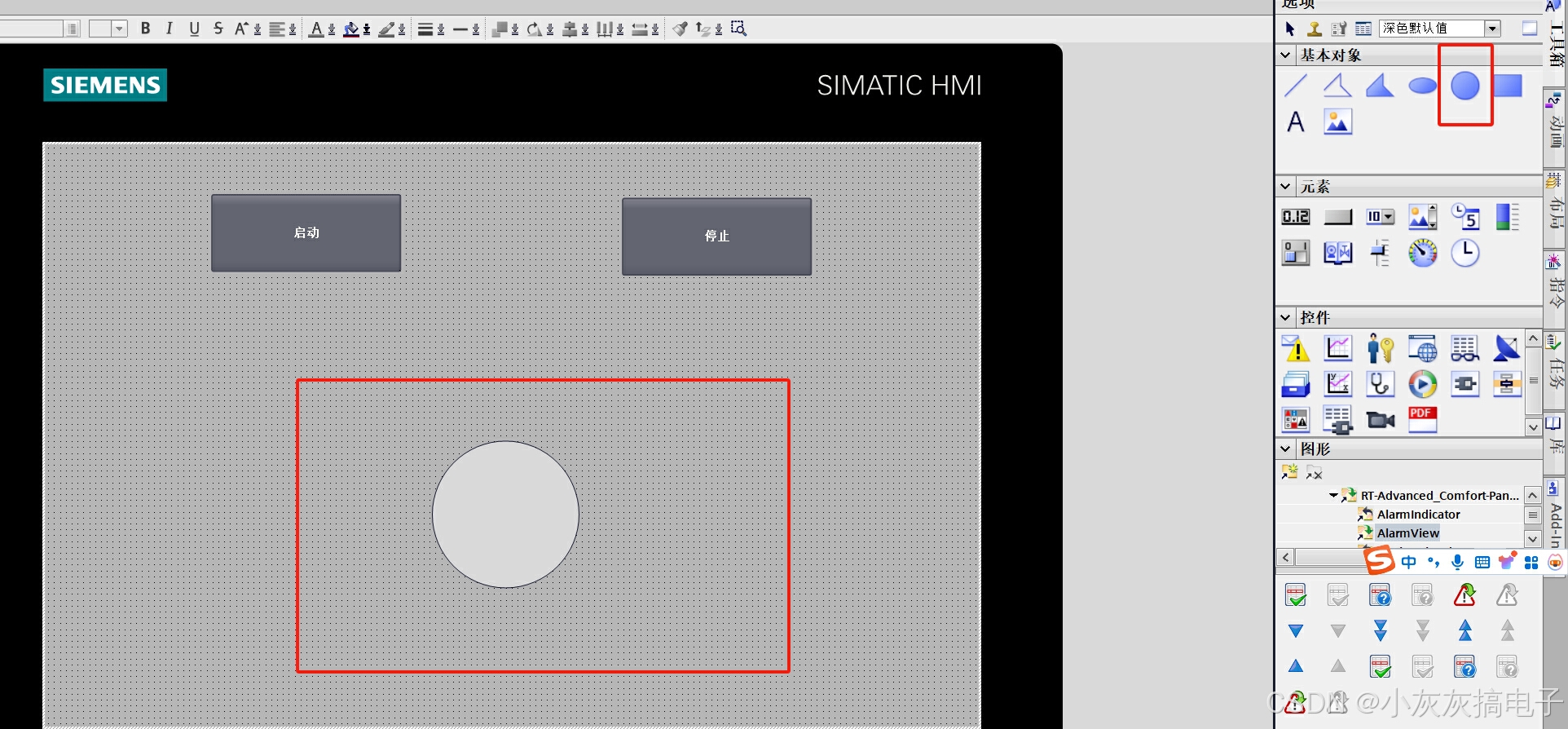

在触摸屏画面中放置两个按钮和一个指示灯
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
添加按钮事件和变量绑定
选中启动按钮->右键->属性

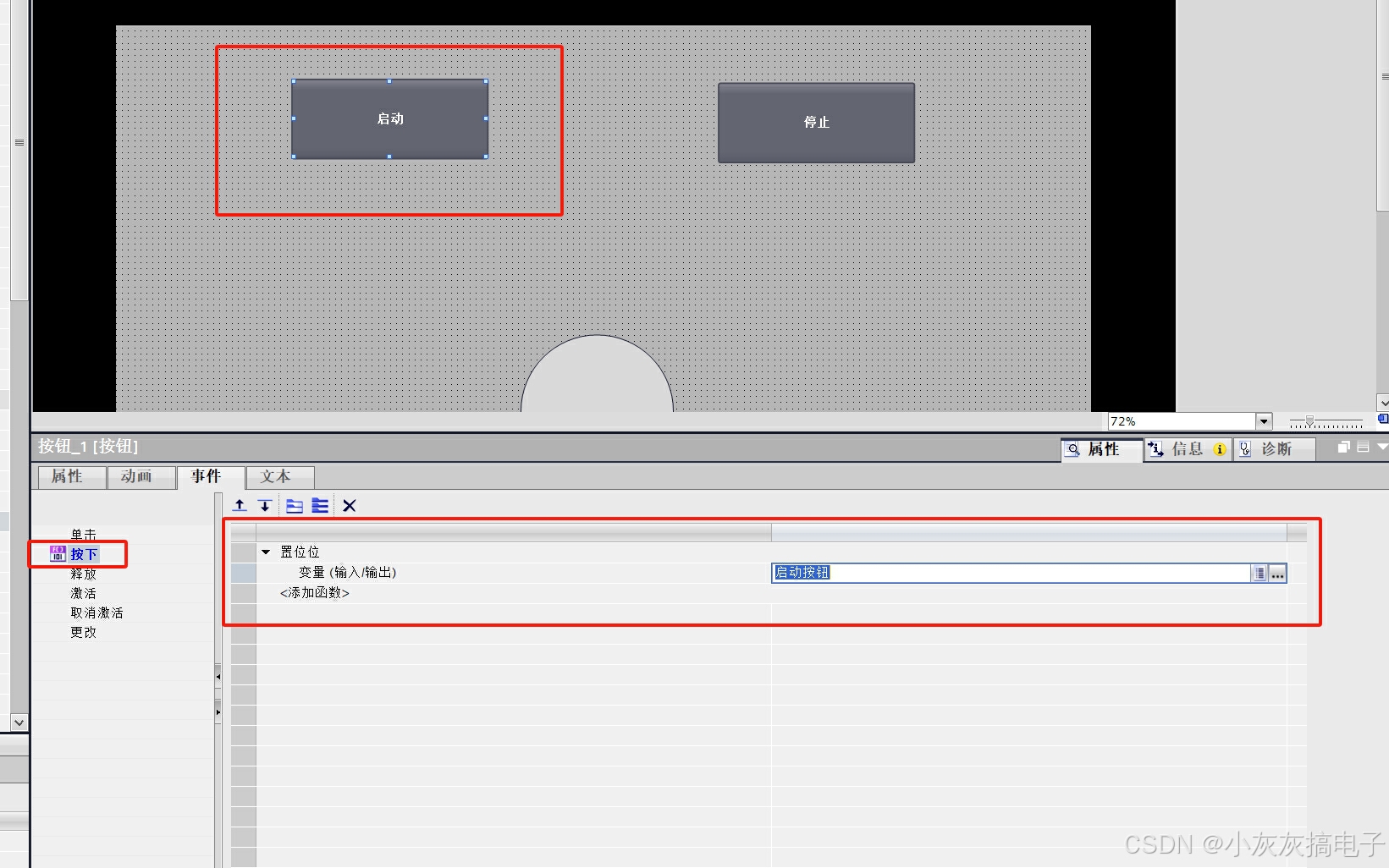

选中事件->添加函数->置位位->点击右边三个点->选中启动按钮
在这里插入图片描述

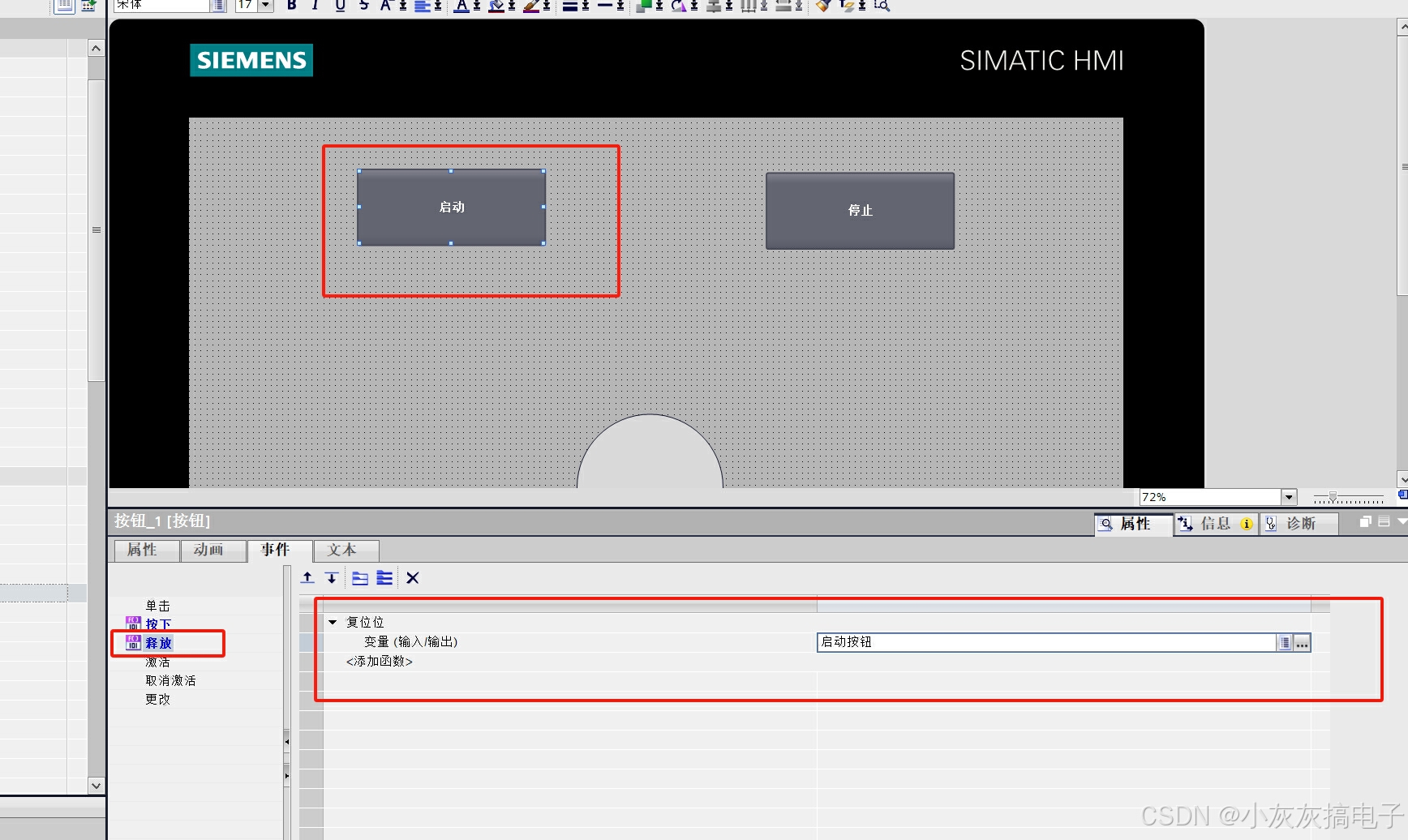

选中事件->添加函数->复位位->点击右边三个点->选中启动按钮
在这里插入图片描述

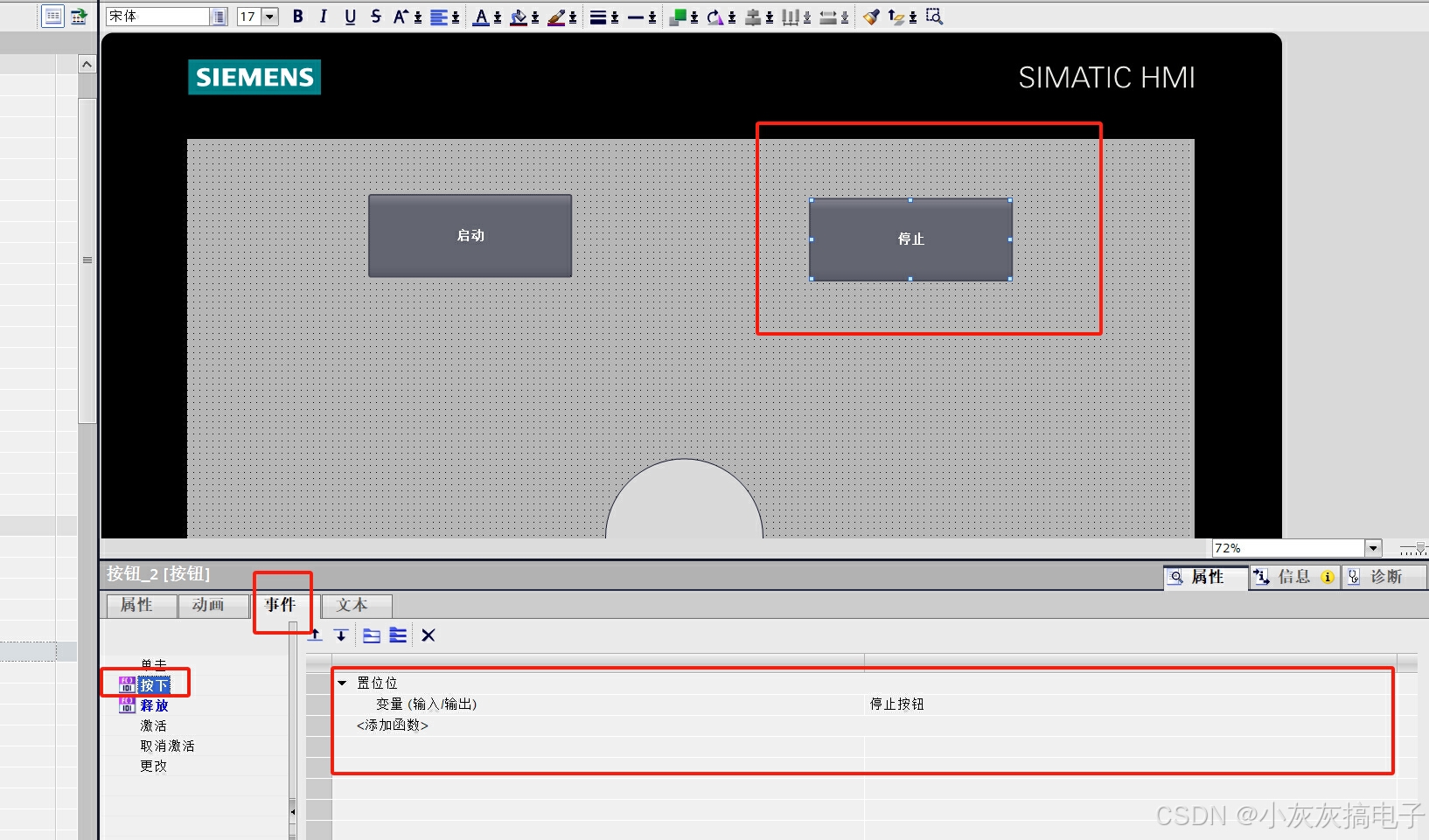

选中停止按钮->右键->属性
在这里插入图片描述
在这里插入图片描述

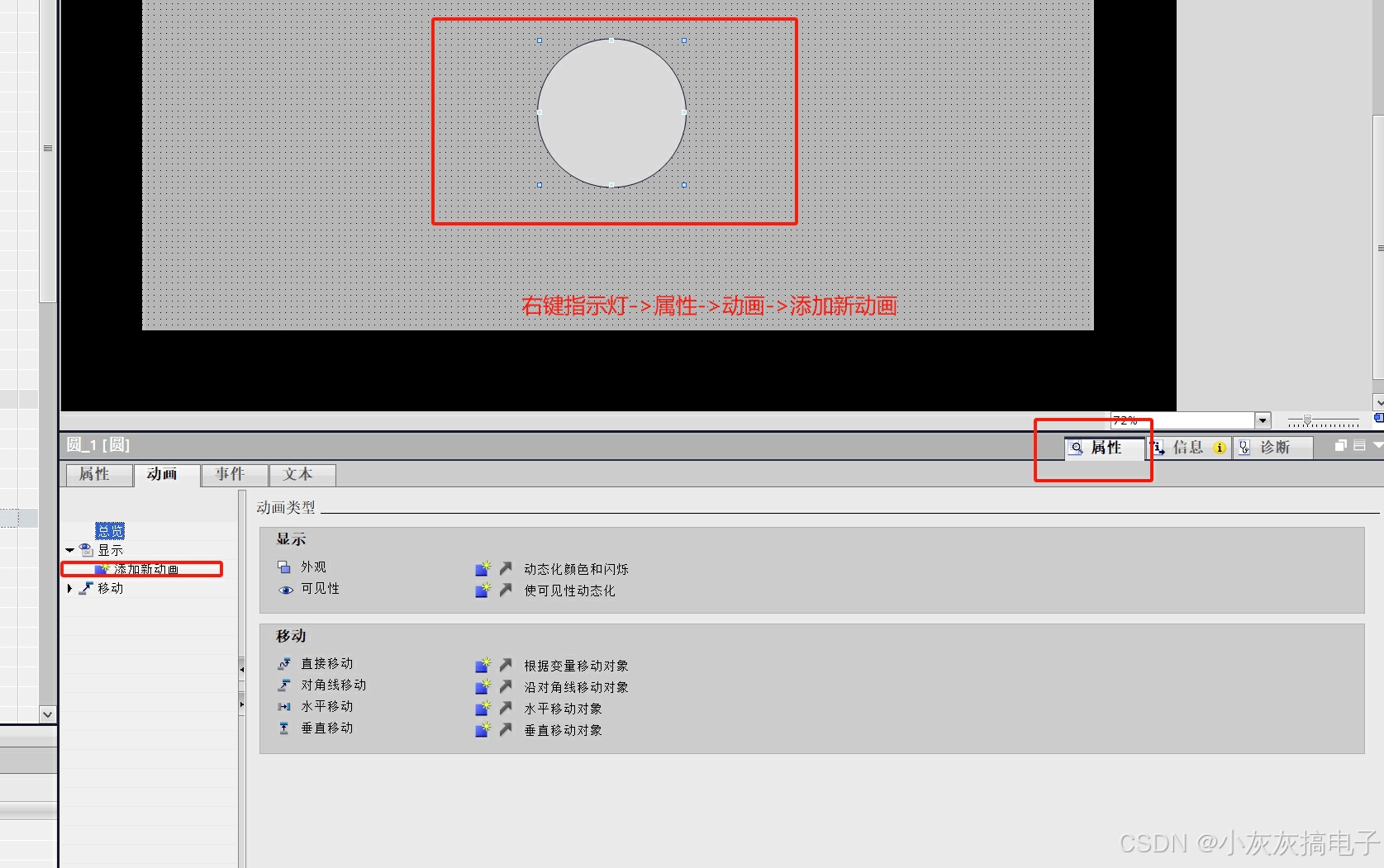

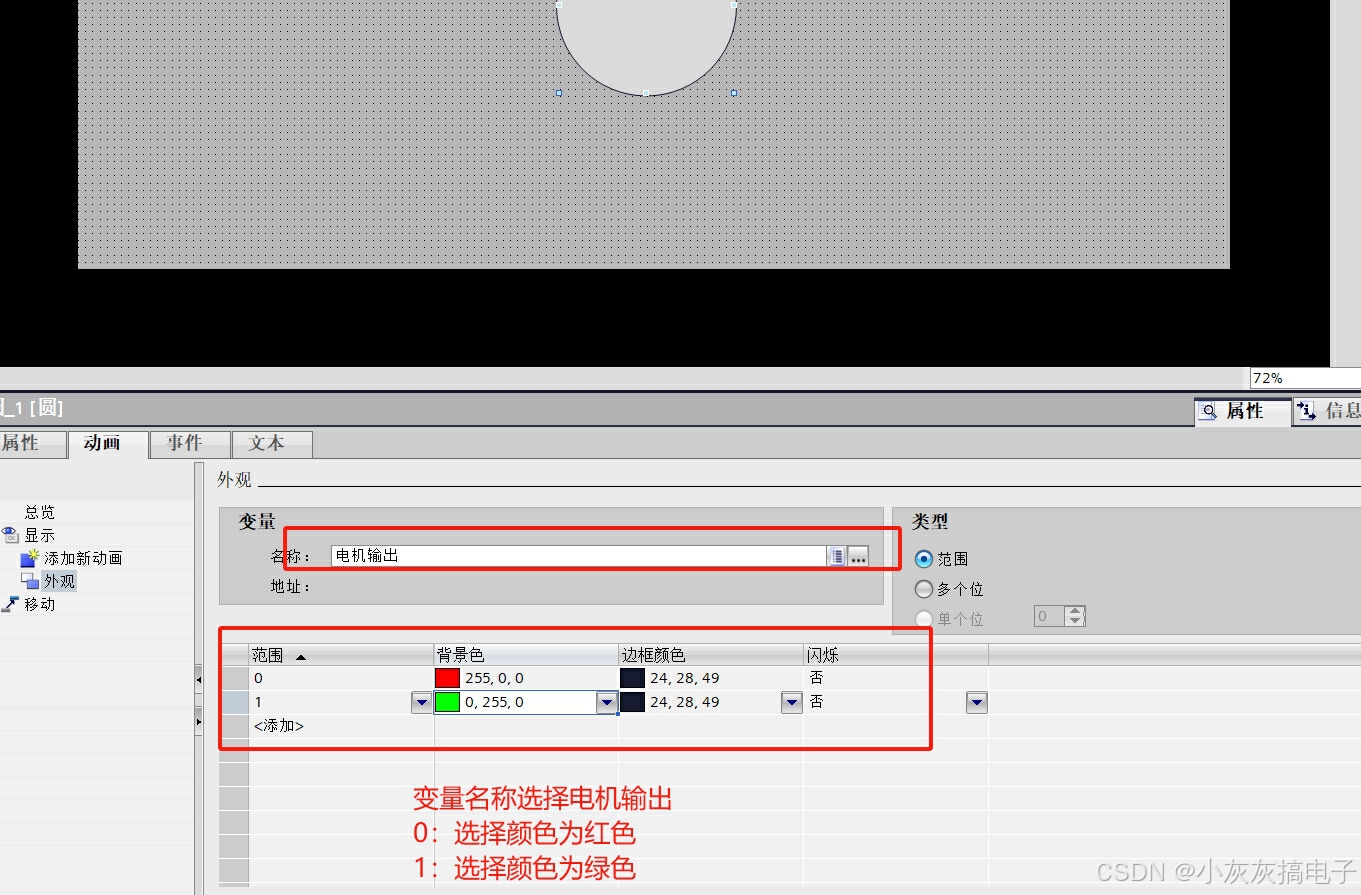

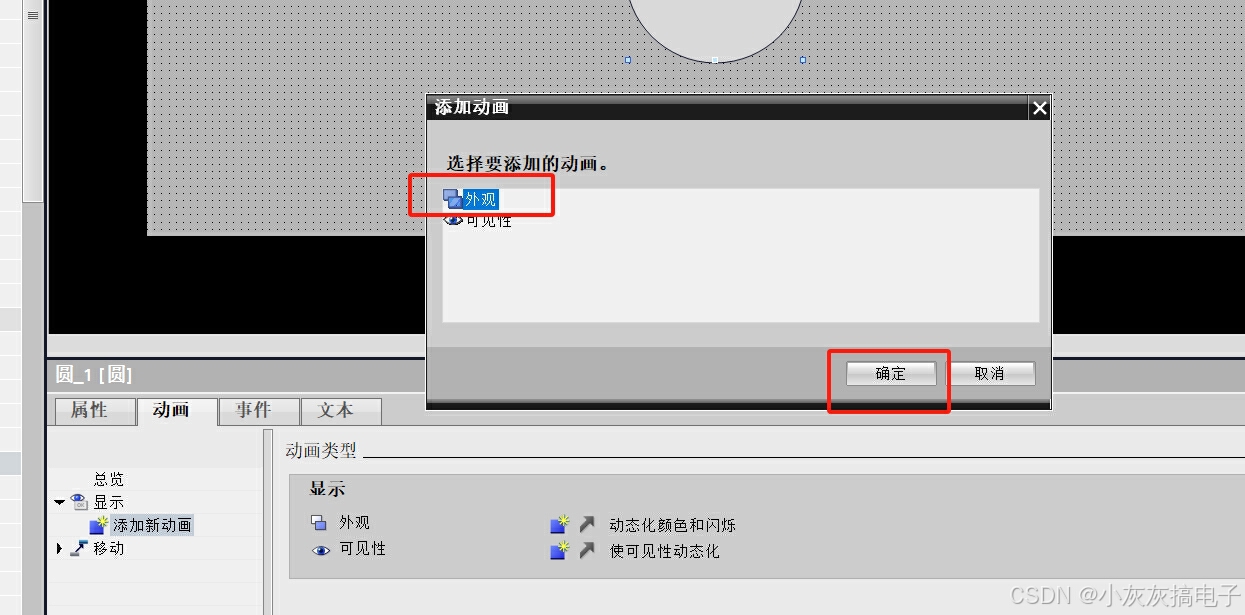

指示灯组态
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、启动仿真

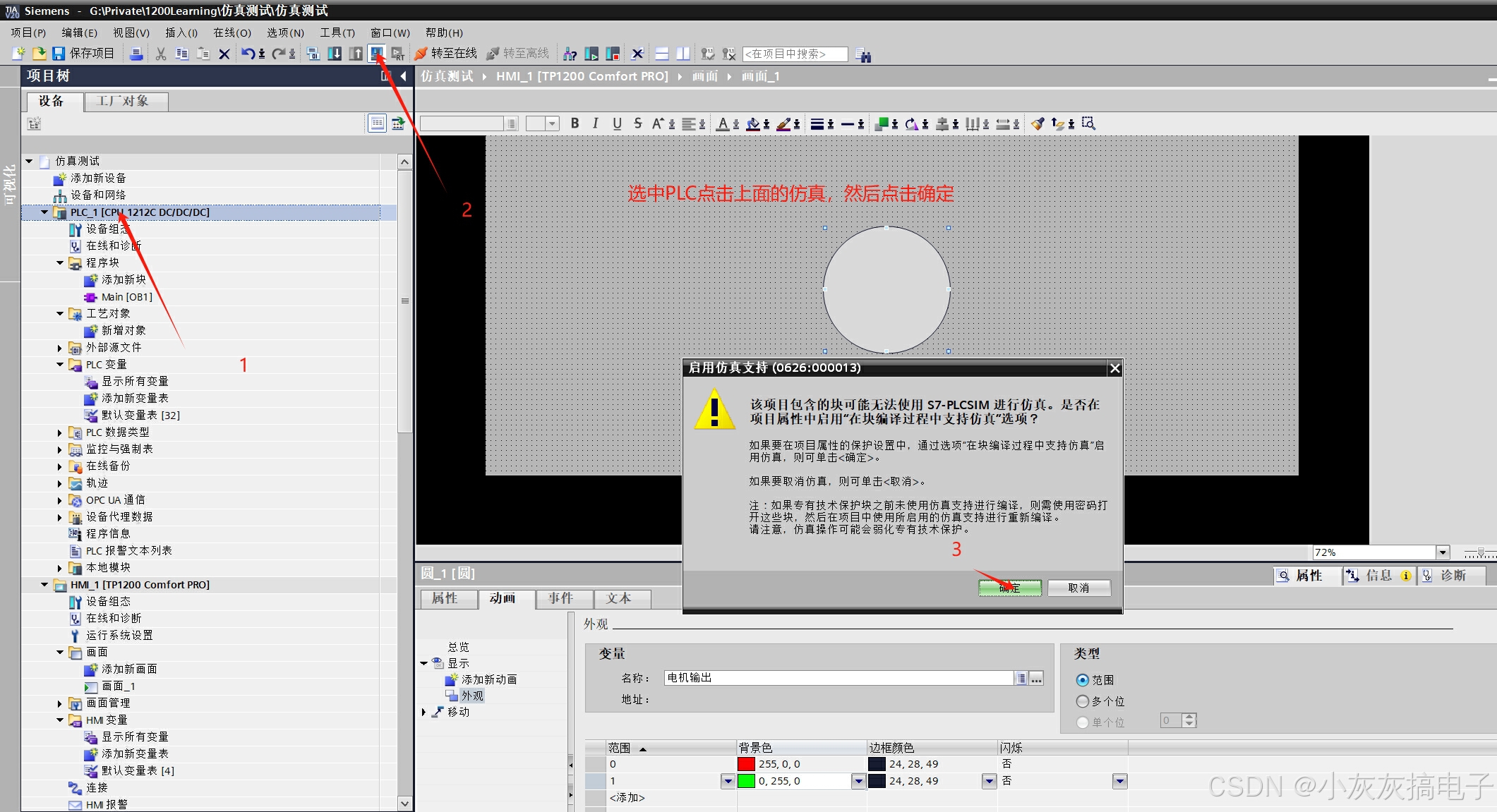

1、启动PLC仿真

在这里插入图片描述

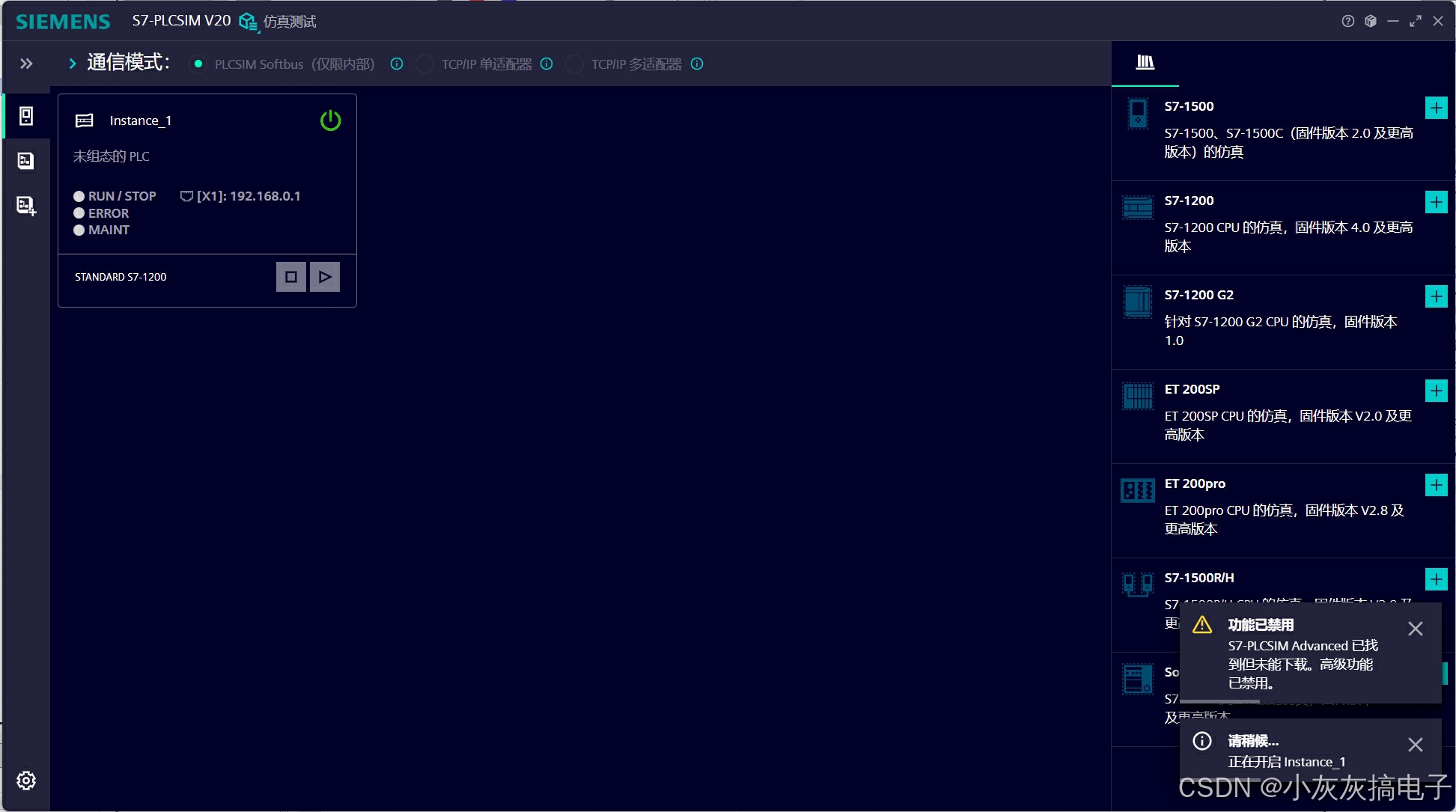

等待仿真器启动
在这里插入图片描述

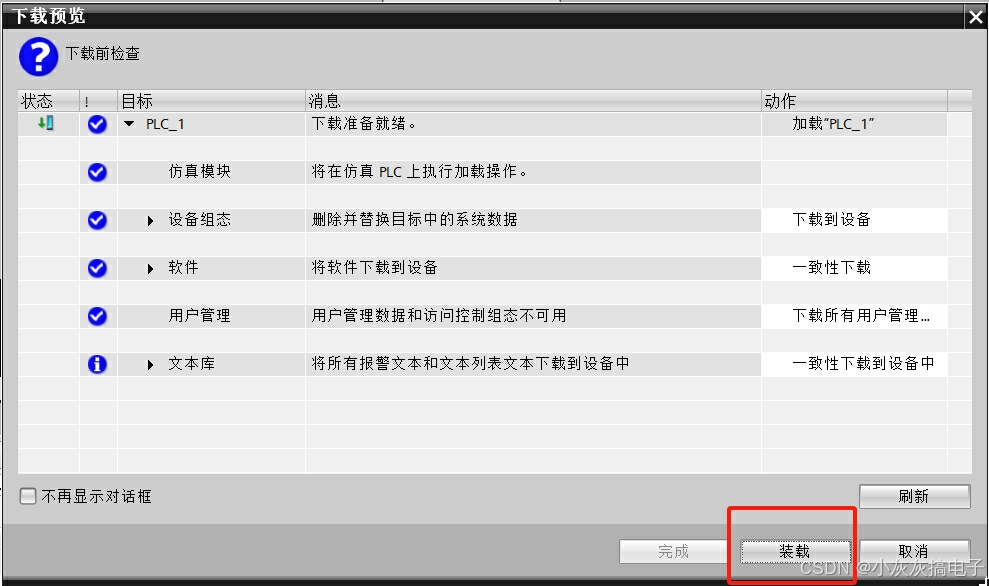

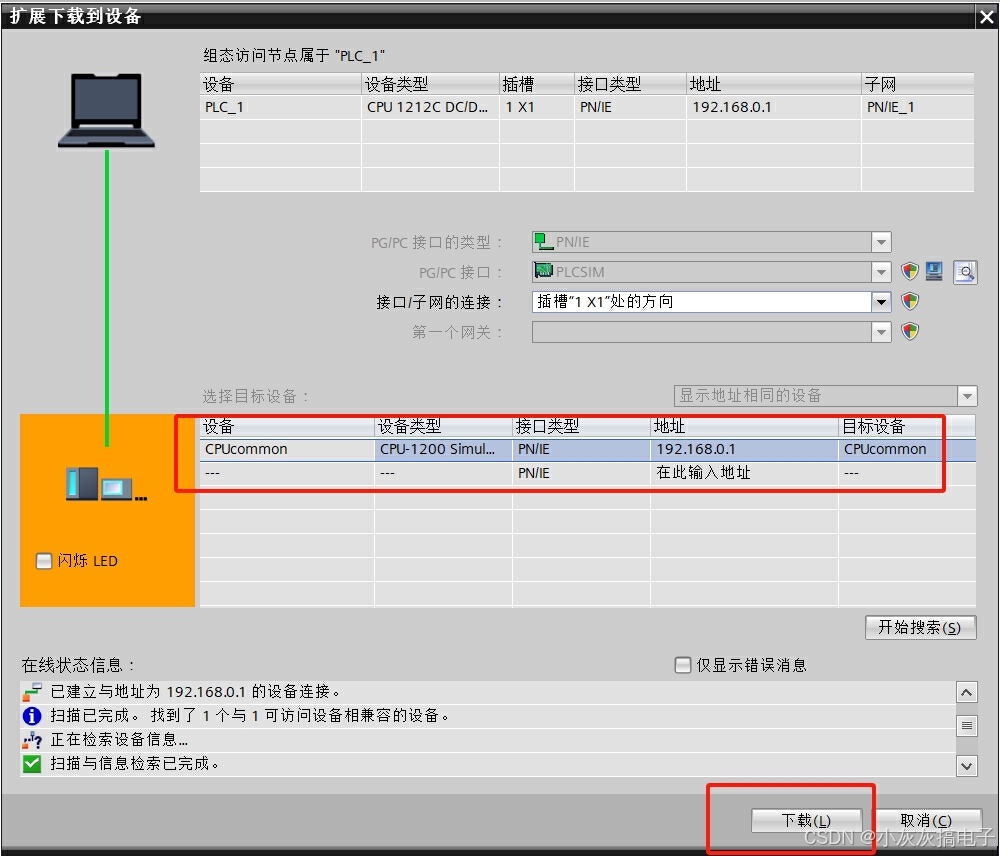

点击仿真PLC点击下载
在这里插入图片描述
在这里插入图片描述

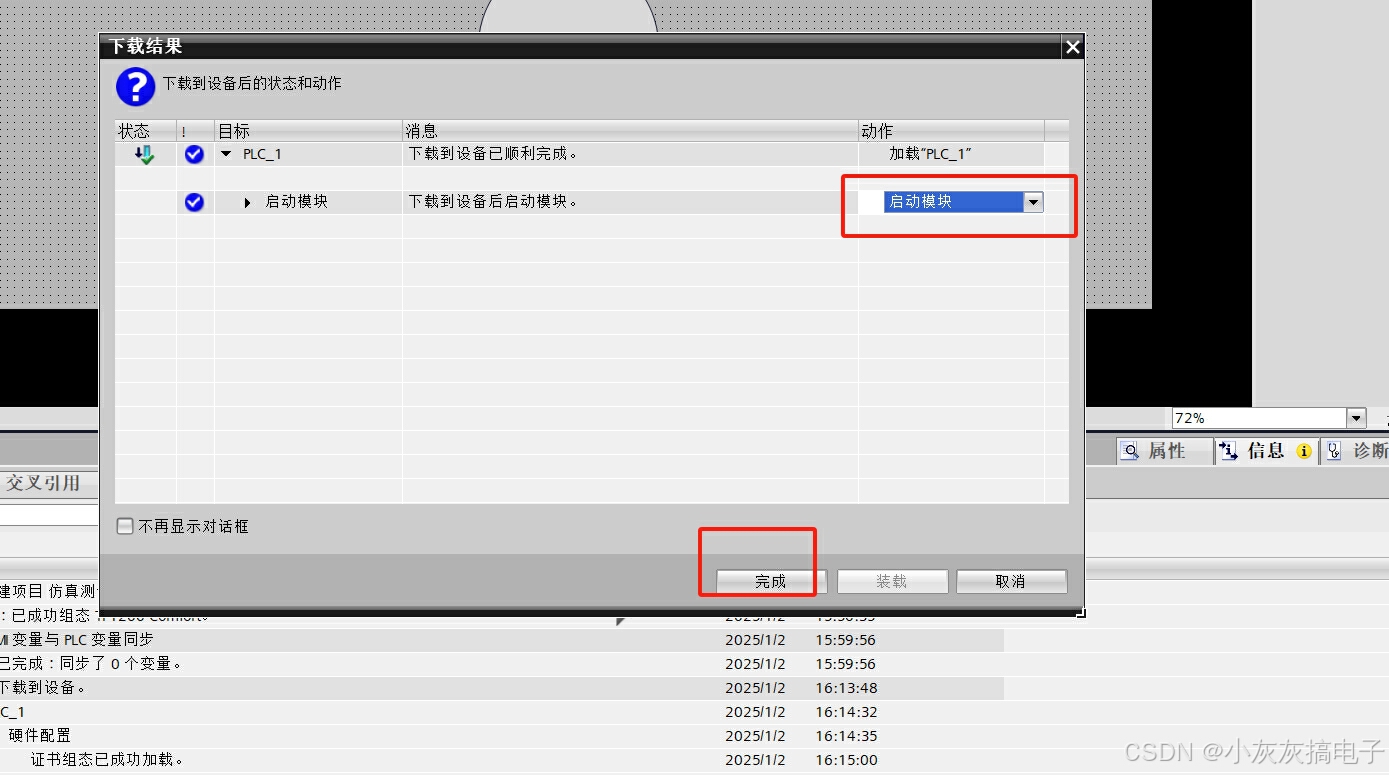

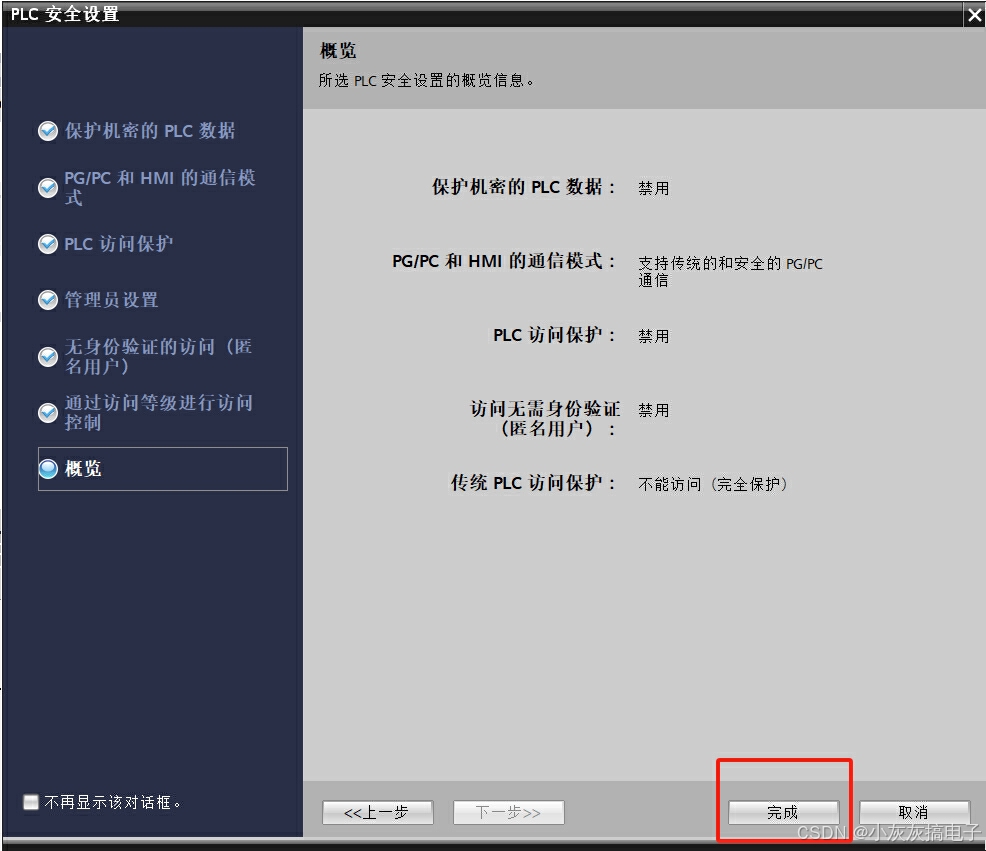

选择启动模块,点击完成
在这里插入图片描述

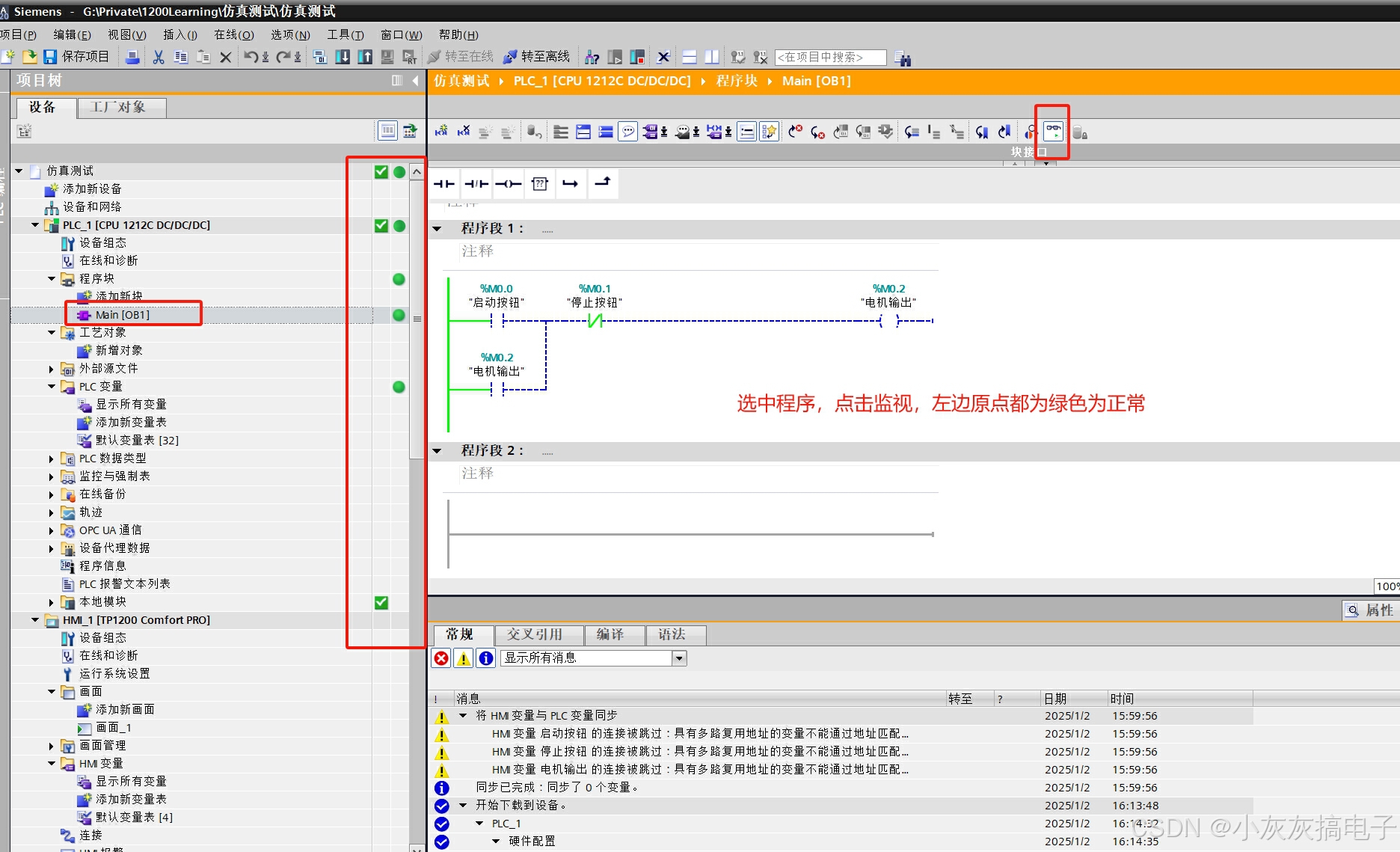

监视PLC程序
在这里插入图片描述

2、启动触摸屏仿真

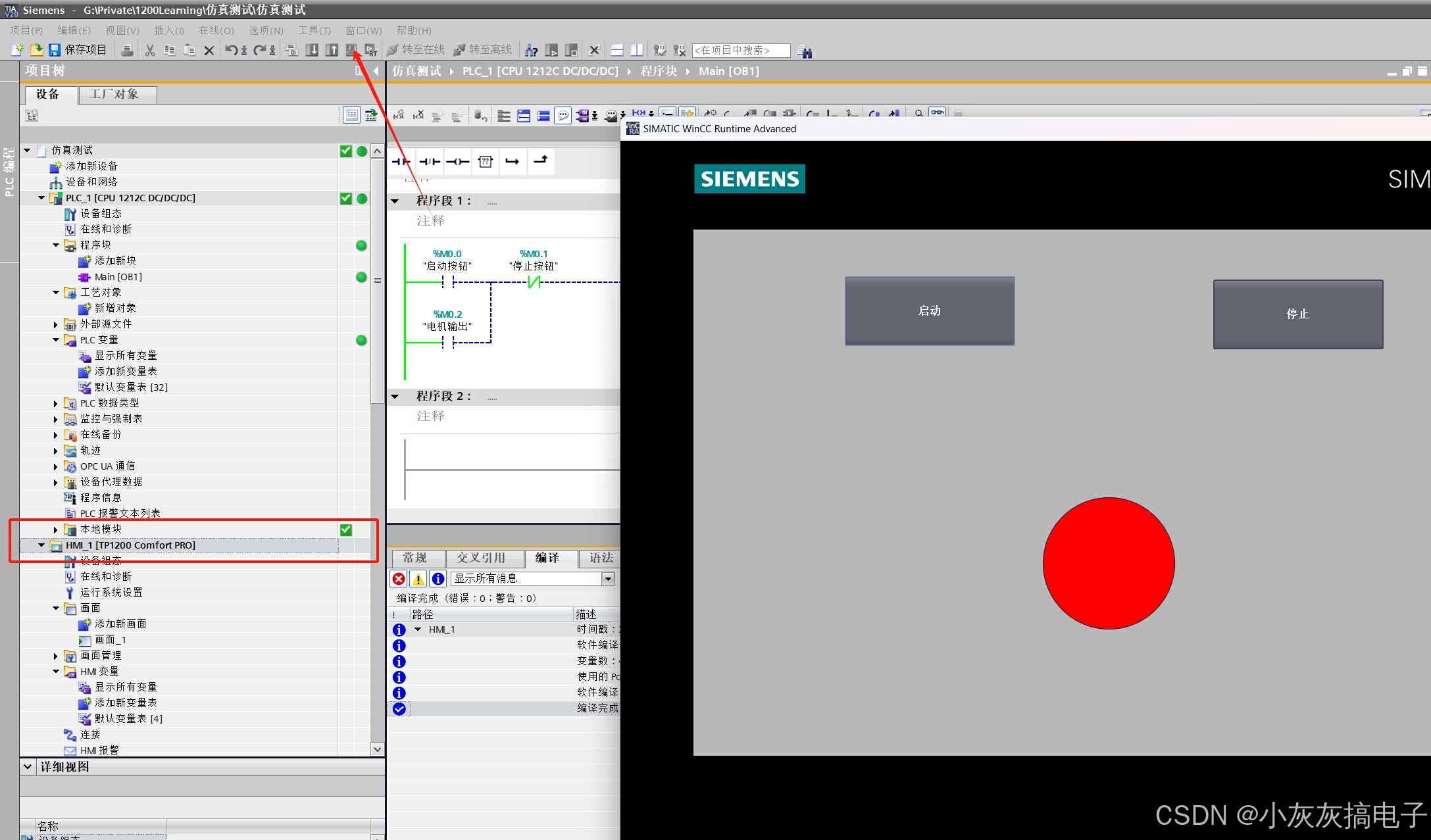

选中触摸屏,点击开始仿真按钮
在这里插入图片描述
此时触摸屏就启动起来了

五、效果查看

打开程序

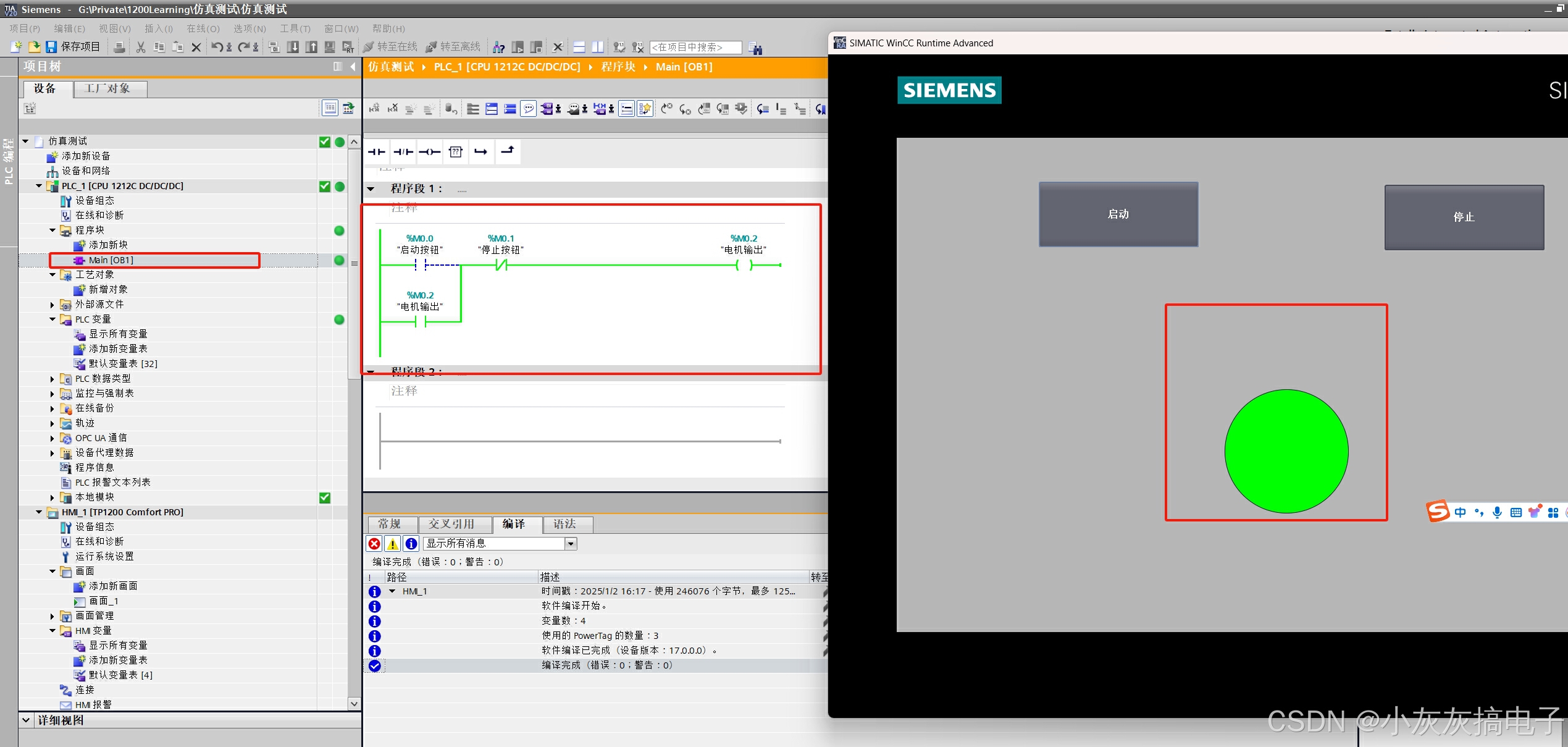

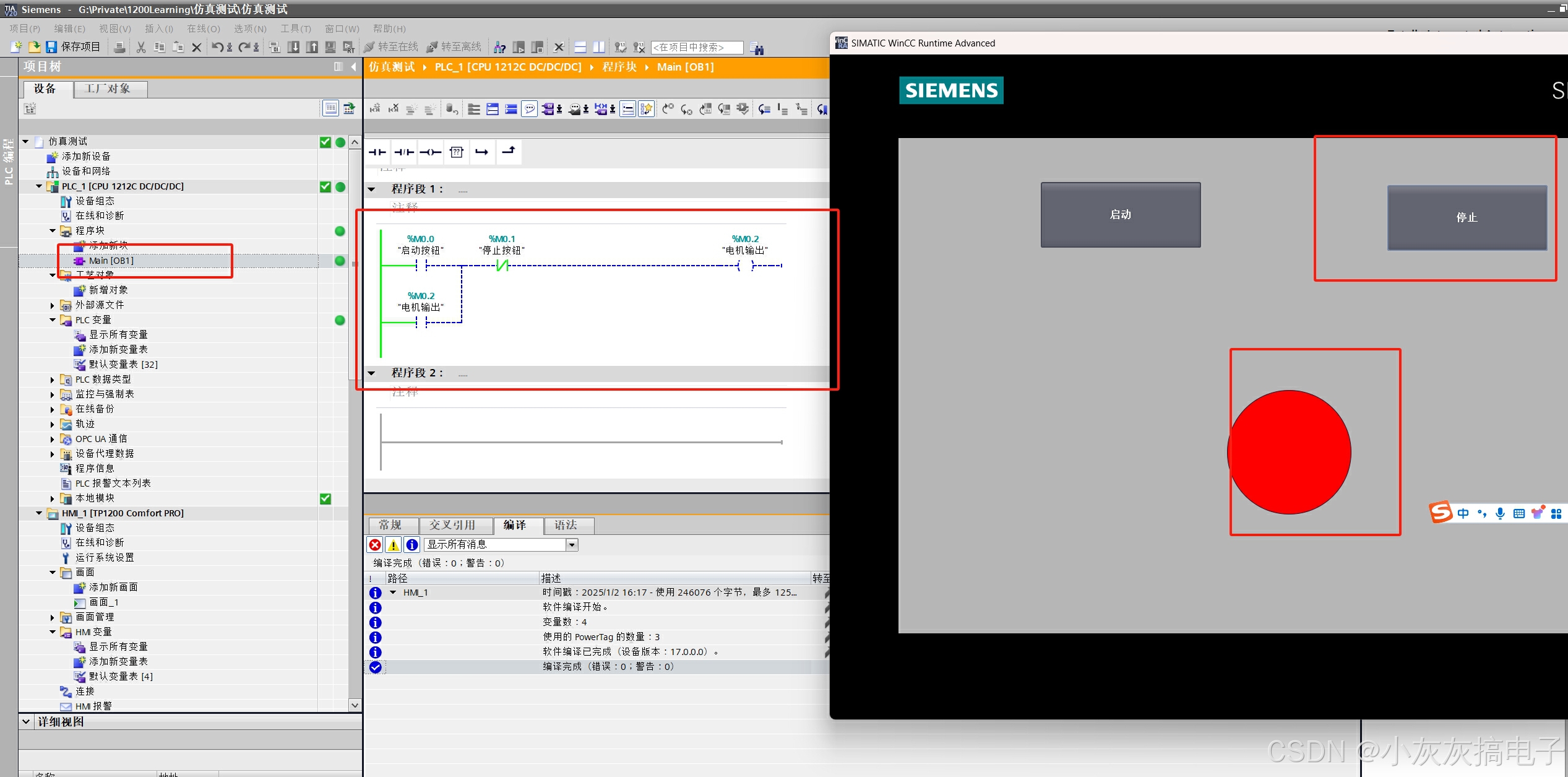

点击启动按钮,指示灯变为绿色
在这里插入图片描述
点击停止按钮指示灯变为红色
在这里插入图片描述

六、异常问题解决

1、PLCSIM仿真时出现:在连接所组态访问节点的接口不可用

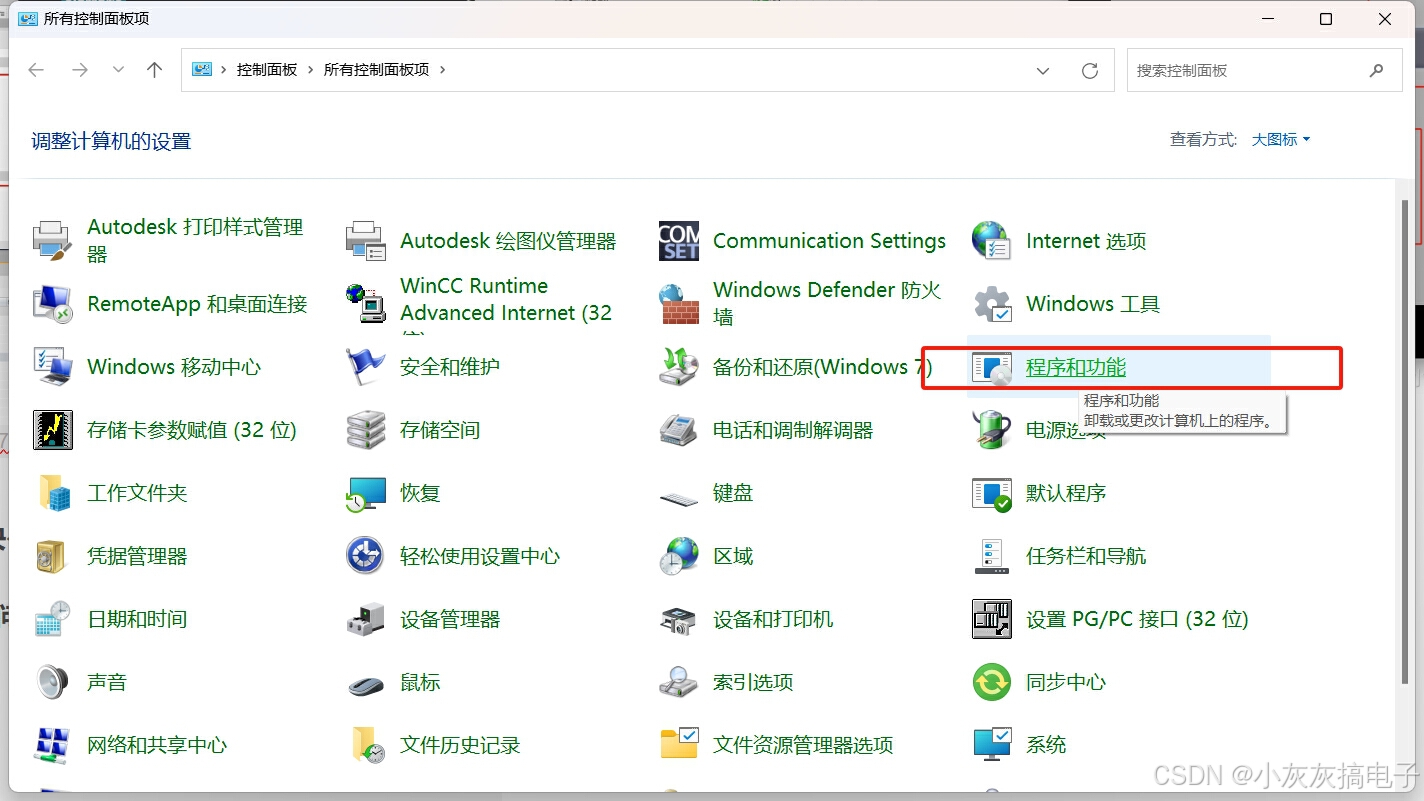

打开控制面板,选中程序和功能
在这里插入图片描述

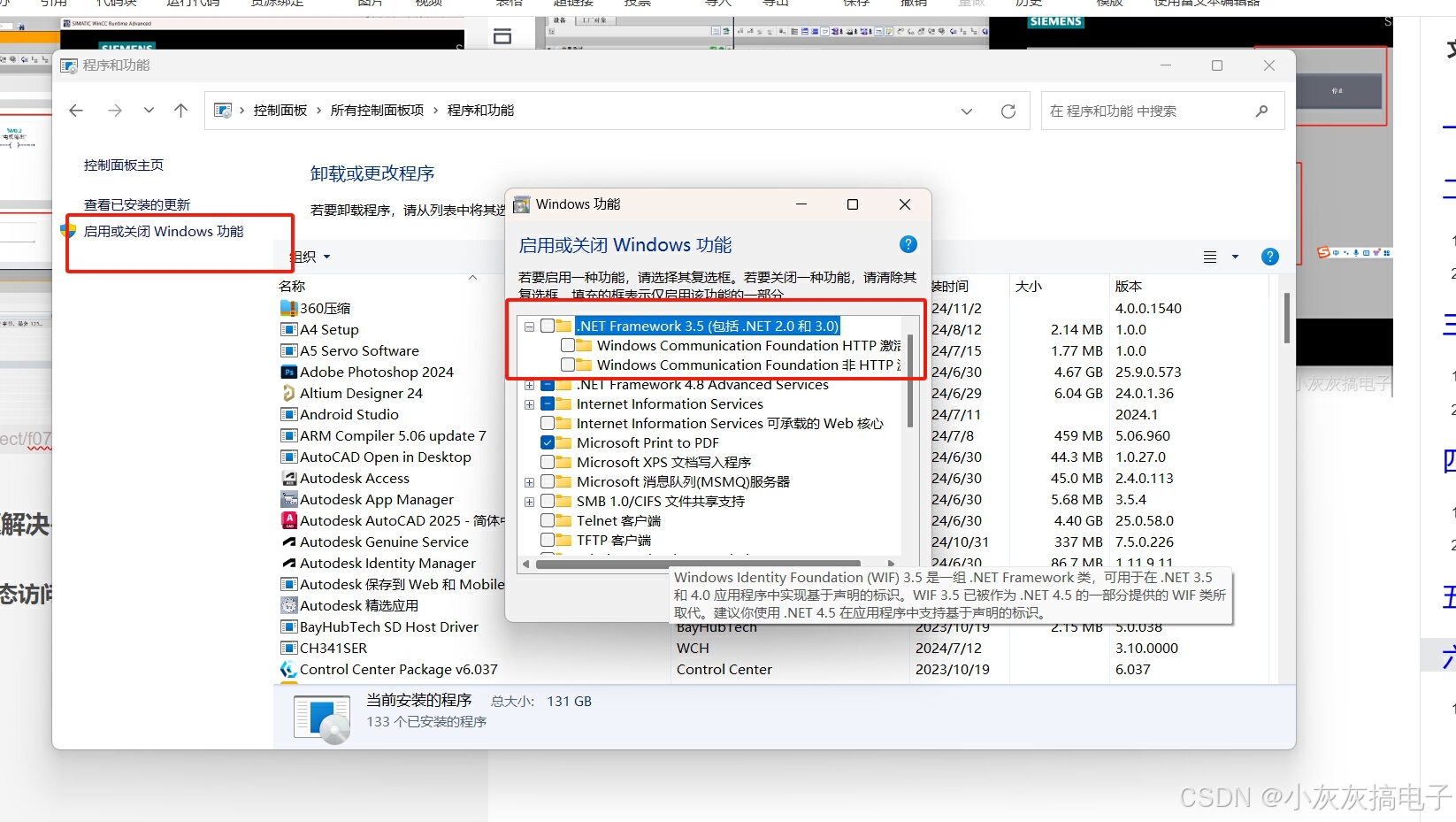

选中启用或关闭Windows功能,去掉下面的三个框,然后重启电脑。
在这里插入图片描述
