VT System连接
VT System连接分为两种情况,有实时处理器和无实时处理器,连接方式不一样。实时处理器VT6000系列,连接方式均一样。下文具体讲解连接VT System。
1、没有VT6000的情况

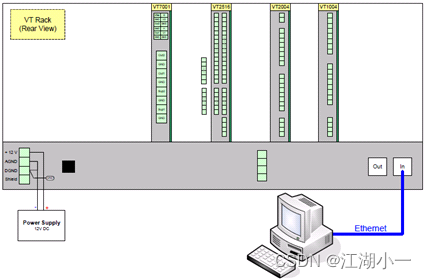

CANoe连接VT System无VT6000
CANoe连接VT System,VT系统无实时处理器模块,电脑的网线连接到VT机箱最外侧的In口。
此种方式,一般不需要去设置PC的IP,也不需要设置板卡IP地址。
硬件连接完成后,接下来要进行软件配置,其配置步骤可参考如下:

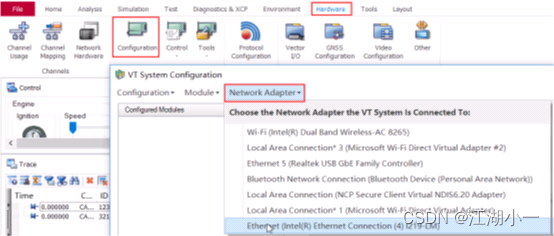

1) 在CANoe -> Hardware -> VT System Configuration -> Choose Network Adapter,选择连接到VT System的网卡,如图所示。
Choose Network Adapter

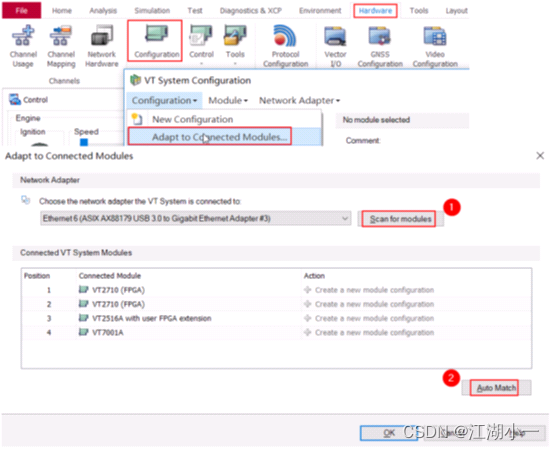

2)在CANoe -> Hardware -> VT System Configuration -> Adapt to Connected Modues,扫描到连接的VT 板卡后再进行Auto Match,如图所示。
Adapt to Connected Hardware
至此,就完成了板卡的连接与配置,接下来就可以在CANoe中手动或者函数的方式控制VT系统进行相关的测试工作。
2、有VT6000的情况

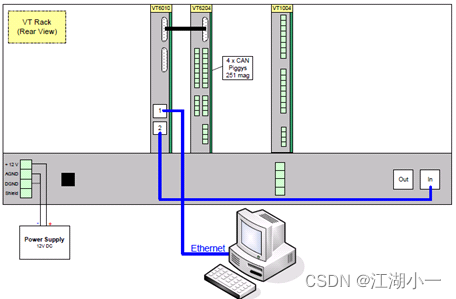

CANoe连接VT System有VT6000

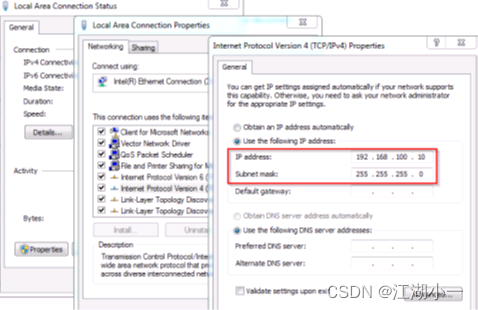

配置连接VT System 的PC 网卡IP 地址为192.168.100.10,子网掩码255.255.255.0,确保与VT 6000的IP 在同一网段中,如图 所示。
对于CANoe12.0及更高版本,VT6000实时处理模块的连接和配置均是通过VTP(Vector Tool Platform)实现(对于CANoe11.0及以下不做介绍),过程如下:

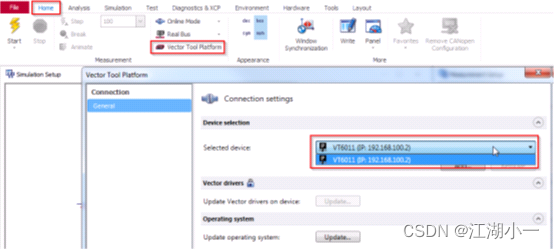

1、 CANoe界面Home ->Vector Tool Platform,选择连接设备。

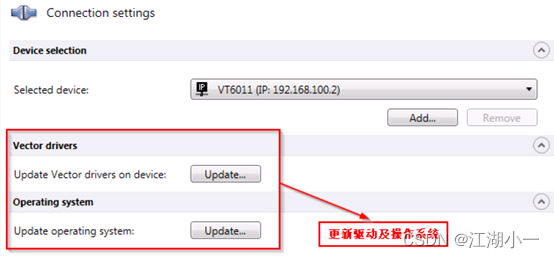

2、更新驱动和操作系统,按图操作即可
3、 进行通道分配
选择Vector板卡进行通道通信分配,比如CAN、LIN等。

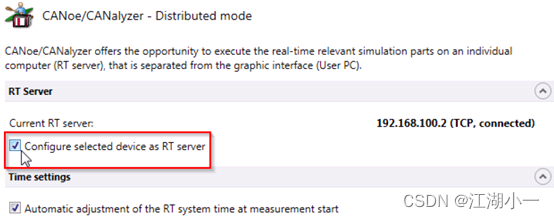

4、使能RT server功能,即Run CANoe on the remote computer,显示TCP connected即可。在VTP(Vector Tool Platform)界面,点击左下方CANoe/CANalyzer进行配置。
3、有多个VT机箱的情况

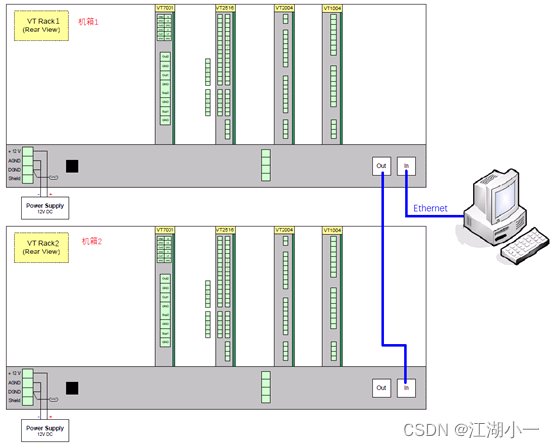

有多个VT机箱时,定义和PC连接的机箱为主机,电脑的网线连接到VT机箱最外侧的In口,然后将主机(下图机箱1)的Out口和从机的In口(下图机箱2)用网线连接。
注意:有VT6000和无VT6000的系统,在有多个机箱时,机箱之间的连接方式一致。机箱1的Out接机箱2的in,机箱2的Out接机箱3的in,以此类推。
多个VT机箱连接示意图:
