AD19元件隐藏引脚连接到指定网络设置

AD19元件隐藏引脚连接到指定网络设置

我们再使用Altium designer 19制作元件封装原理图时,偶尔会有一些隐藏引脚,并把引脚连接到指定的网络这种需求。
本文可以获取两个关键技能点:
1.如何隐藏元件封装原理图库中的引脚。
2.如何把隐藏的引脚连接到指定的网络中。

例如:再做一个数字芯片封装的原理图时,希望隐藏电源引脚,但又希望把隐藏的引脚连接到指定的电源网络。

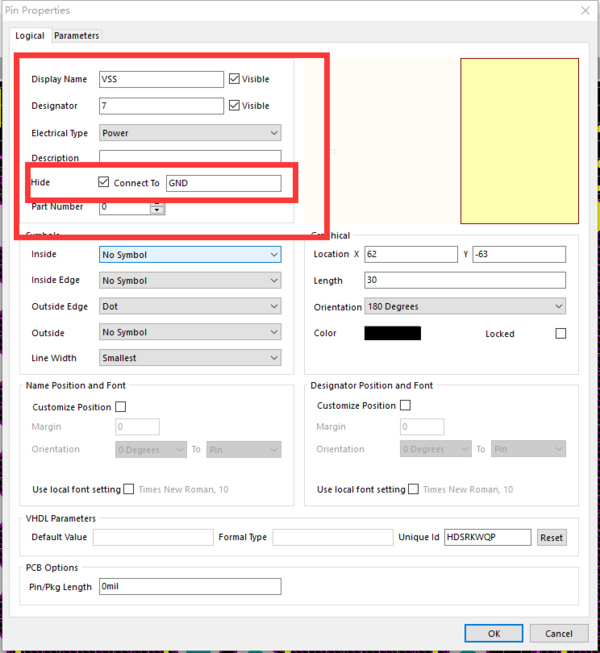

           在AD17以及更早的版本中,如图有一个示例:我们隐藏第七个引脚,但是希望自动连接到GND,就可以这样操作了。
           之后原理图中的
负极网络名称为“GND”那就可以自动连接在一起。

不过在AD18、AD19中,你可能找不到“Hide”、“Connect To”这个输入框。
那么他们隐藏在哪里呢?

点击链接查看全文“//user.qzone.qq.com/627816272/blog/1567151327
