当处理fpga管脚网络较多 同时fpga工程师需要对应的网络管脚导入到赛灵思的编译器VIVADO里面
如图操作

  • 选中FPGA的其中一个Part；

  • 右键–>Part Actions --> Configure Pin Swapping；（汉化：部分操作-->引脚交换）

  • 在“Pin Swapping”页，“Ctrl+A”，再“Ctrl+C”；

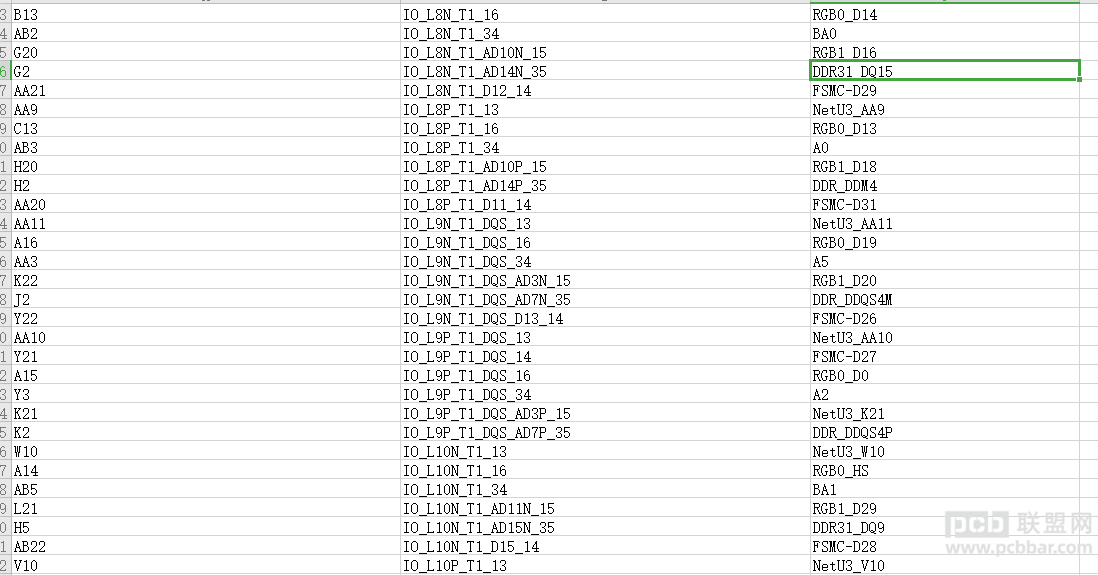

  • 将其粘贴到Excel文件中；

  • 删除多余列，并通过EXCEL表格筛选功能将VCC和GND相关的引脚删除（因为，在绑定引脚时用不着他们，删除可以减少后续工作量）

  • 将EXCEL中的内容复制到notepad++或者其他编辑器中，通过列模式修改为Altera或者Xilinx规定的引脚绑定文件即可
