西门子S7-1200小练手之电机星三角启动

最新推荐文章于 2025-02-25 22:26:15 发布
最新推荐文章于 2025-02-25 22:26:15 发布
阅读量1.5w 收藏 37
点赞数 8
分类专栏： 西门子编程 文章标签： 西门子小练手--电机星三角启动
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_18477479/article/details/100146915
版权
这篇博客介绍了如何使用西门子S7-1200 PLC进行电机的星三角启动控制，以降低启动时的大电流影响。控制要求包括按下启动按钮后，电机先以Y形接法启动，3秒后切换至三角形接法，停止按钮用于结束运行。文中提供了梯形图和SCL程序的简要说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

应用场景

电机的星三角启动是防止大功率电机在启动时产生的大电流，烧毁电网。

控制要求

按下I0.0启动按钮，电机启动，启动时控制电源的接触器和Y形接法的接触器电源3s后，Y形接触器断开，再1s后三角接法接触器接通。按下I0.1停止按钮，电机停止运行。

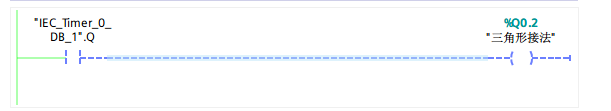

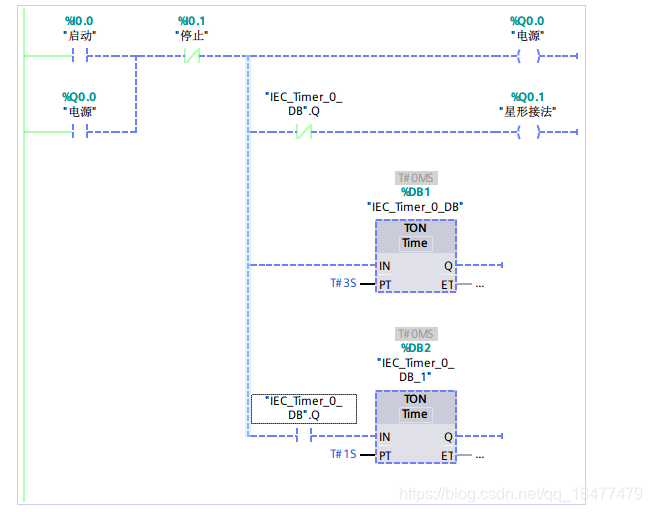

梯形图程序

在这里插入图片描述
在这里插入图片描述

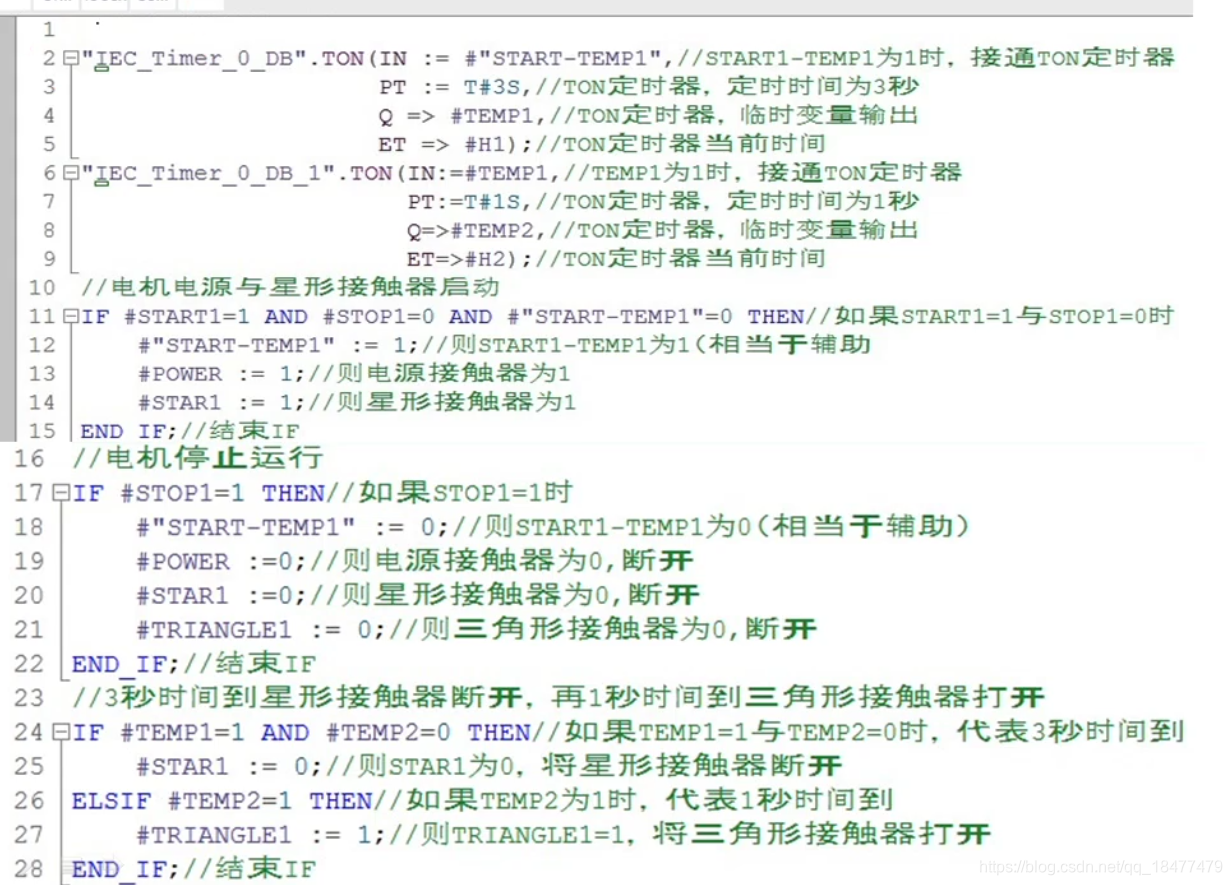

SCL程序

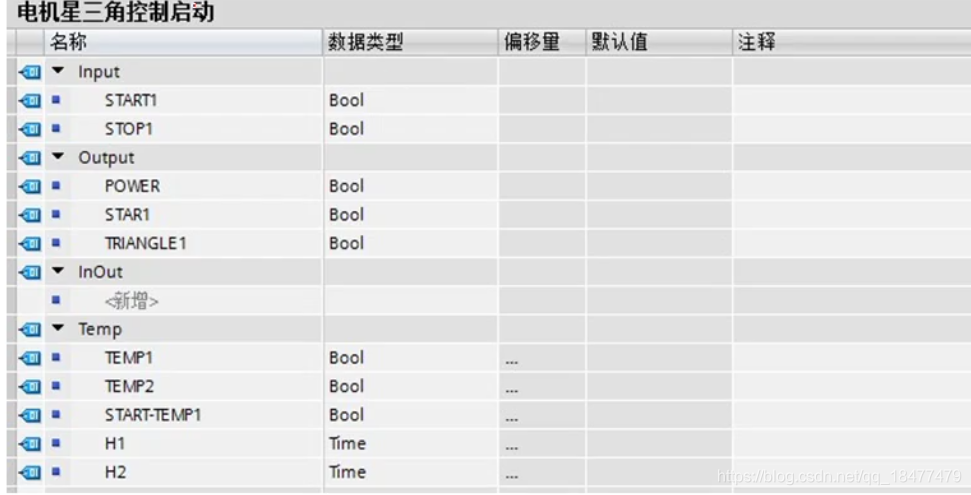

变量声明
在这里插入图片描述
在这里插入图片描述

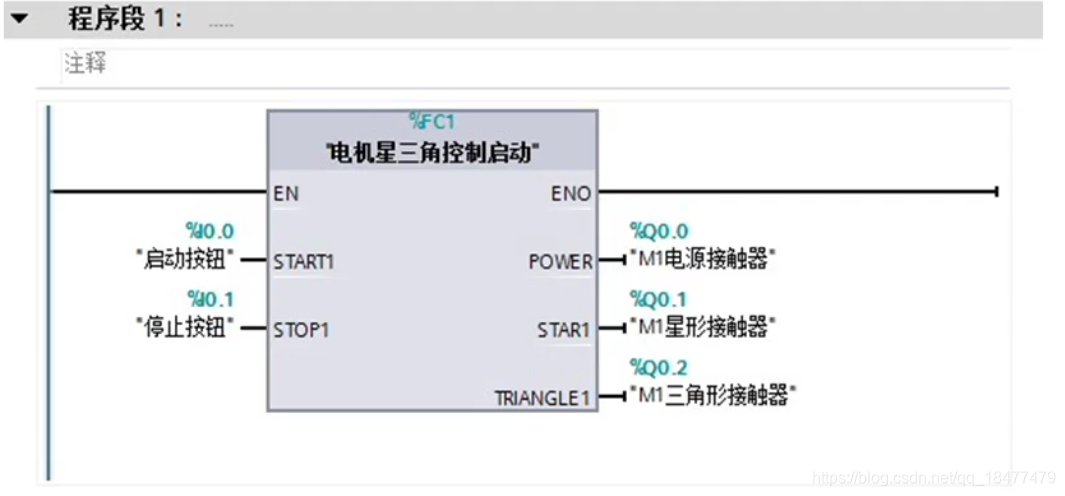

在Main【OB1】主程序中调用FC
在这里插入图片描述

感谢观看！
