Python项目||提取图片的HOG特征并可视化

项目简介

该项目利用OpenCV和skimage库实现了图像处理和HOG特征提取，并使用matplotlib库进行图像显示。通过对图像进行处理和特征提取，可以用于图像分类等领域。

项目特点

1. 使用OpenCV进行图像处理，包括读取图片、颜色格式转换、尺寸缩放等。
2. 利用skimage库提取图像的HOG特征，并可视化展示。
3. 使用matplotlib库实现图像显示，包括灰度图和HOG特征图

实现步骤：

读取图片并进行尺寸缩放。
将图片从BGR格式转换为RGB格式以适应matplotlib显示。
将图片转换为灰度图。
提取图像的HOG特征并进行可视化展示

使用技术：

• OpenCV：用于图像处理，包括读取图片、颜色格式转换等。
• skimage：用于提取图像的HOG特征。
• matplotlib：用于图像显示和可视化。

项目用途：

姿势识别：通过提取HOG特征，可以用于手部姿势识别。
目标检测：HOG特征在目标检测领域有着广泛的应用。
图像分析：利用图像处理和特征提取技术，可以进行图像分析和识别。

使用说明：

需要安装OpenCV、skimage和matplotlib库。
图片路径需要根据实际情况进行修改。
可根据需求调整HOG特征提取参数，如 orientations、pixels_per_cell 和 cells_per_block。

案例代码：

# 导入OpenCV库，用于图像处理
import cv2
# 导入matplotlib库，用于图像显示
import matplotlib.pylab as plt

import numpy as np
# 导入skimage, 用于提取HOG特征
from skimage.feature import hog
# 导入skimage的数据和曝光模块， 用于图像处理
from skimage import data, exposure



def im_read(filePath):
    """
    读取图片, 支持中文路径格式
    Args:
        filePath: 图片路径
        return: img
    """
    raw_path = np.fromfile(filePath, dtype=np.uint8)
    img = cv2.imdecode(raw_path, -1)
    return img

def cv2show_img(img, img_name=None) :
    """
    显示图片使用OpenCV
    """
    # 保存图片

    cv2.imshow(img_name, img)
    cv2.imwrite("1.png", img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()


def pltshow_img(img, img_name=None) :
    """
    显示图片使用matplotlib
    """
    # 去掉网格线
    plt.rcParams['axes.unicode_minus'] = False
    plt.figure(img_name)
    plt.imshow(img)
    # plt.grid(False)  # 去掉网格线
    plt.axis('off')  # 去掉坐标轴
    plt.savefig("2")  # 保存图片
    plt.show()

if __name__ == "__main__":

    # 读取图片
    img = im_read(r"D:/01_OneFlowTech/Repo2/Kaggle猫狗大战/test1/test1/7.jpg")
    img = cv2.resize(img, (224, 224))    # 将图片进行缩放


    # 将图片从BGR格式转换为RGB格式, 以适应matplotlib显示
    img_fixed = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)           # BGR->RGB
    pltshow_img(img_fixed)

    # 将图片转换为灰度图
    img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)           # BGR->GRAYS
    cv2show_img(img_gray)

    # 提取图像的HOG特征并可视化
    fea_val, hog_img = hog(image=img_gray,
                    orientations=9,
                    pixels_per_cell=(8,8),
                    cells_per_block=(2, 2),
                    visualize=True
                    )

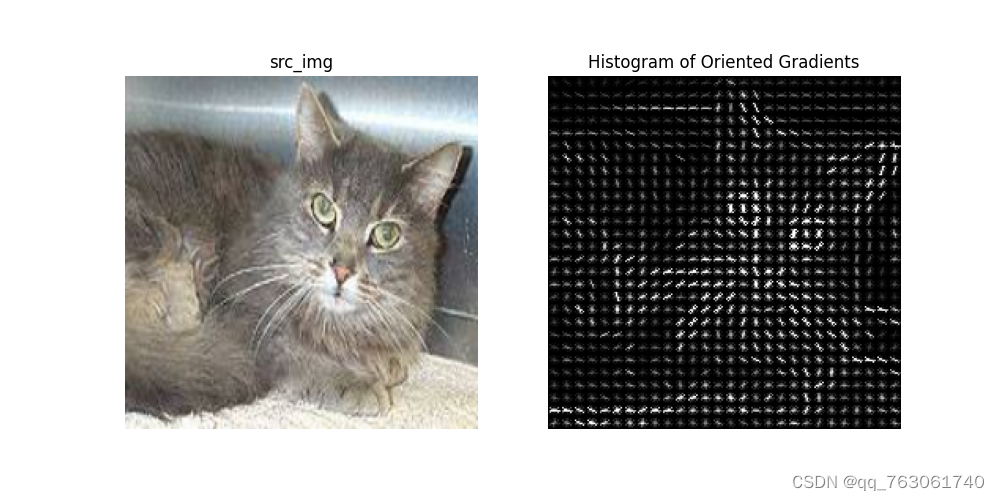

    # 创建子图，显示原始图片和HOG特征图
    fig, (ax1, ax2) = plt.subplots(1, 2,
                                figsize=(10, 5),
                                sharex=True,
                                sharey=True)
    ax1.axis('off')
    ax1.imshow(img_fixed)
    ax1.set_title("src_img")
    # 调整HOG特征图的亮度范围以更好地显示颜色
    hog_image_rescaled = exposure.rescale_intensity(hog_img, in_range=(0, 20))
    ax2.axis('off')
    ax2.imshow(hog_image_rescaled, cmap=plt.cm.gray)
    ax2.set_title("Histogram of Oriented Gradients")
    plt.show()

注意事项

本项目仅为演示用途，未经过完整测试和优化，可能存在一定的局限性和不足之处。
如需商业应用或其他用途，请谨慎使用并自行承担风险。
