网口网络水晶头RJ45、POE接口定义线序

本文详细介绍了家用网络中的568-B接法,以及适用于弱电行业的POE供电水晶头接法。重点讲解了百兆和千兆网络的数据传输针脚分配,包括POE设备的供电标识。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

水晶头接法在这里插入图片描述

上图为家用网络水晶头568-B的接法。我们生活办公网络中常见的水晶头,还有另外一种接法是568-A的接法我们生活中不用到,所以就不讲解先。

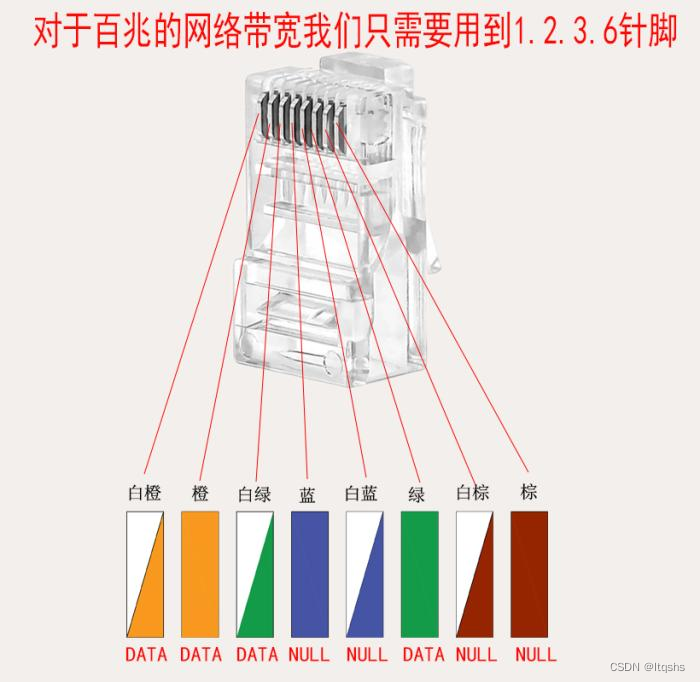

在弱电行业中这种接法到处可以见到,例如网络监控摄像头, 局域网网络布线交换机与服务器,电脑之间连接等。对于百兆的网络我们水晶头只需要四针脚进行数据的发送和接收如下图:

针脚定义

在这里插入图片描述

POE供电针脚

现在有很多有POE网线供电的网络设备例如监控摄像头布线只需要拉一根网线就可以解决供电和数据线路,很多路由器AP也有POE供电的只需要接一根网线就可以,POE供电的设备水晶头针脚一般用蓝,白蓝,白棕,棕,的这四根的其中两根或者四根,具体看设备的规范了,有些POE设备用蓝色和棕色传输。

在这里插入图片描述

千兆网络水晶头

对于千兆带宽网络来说,八针脚都是数据传输针脚都是要用上的没有空置针脚1.2.3.6针发送数据,4.5.7.8针接收数据。

在这里插入图片描述

### 回答1: 千兆网口和2.5g网口都是用于局域网或者家庭网络中的数据传输接口。它们使用了相同的RJ45接口,也就是常见的网线接口。 千兆网口可以传输速率高达1千兆比特每秒(1Gbps),也就是1000兆比特每秒。它是目前大部分家庭和办公场所常见的网络口,能够满足日常的网络需求,如上网、下载、视频观看等。千兆网口的传输速率快,能够更快地传输大量数据,提供更稳定的网络连接。 而2.5g网口是一种新兴的网络接口,传输速率为2.5千兆比特每秒(2.5Gbps)。它可以提供更高的网络速度,比千兆网口更快,适用于高带宽的应用场景,比如高清视频播放、在线游戏和大规模数据传输等。2.5g网口是介于千兆网口(1Gbps)和万兆网口(10Gbps)之间的一种选择,提供了更好的网络性能和速度,但相对来说价格更为适中。 无论是千兆网口还是2.5g网口,它们都使用相同的RJ45接口,因此可以通过相同的网线进行连接。此外,这两种网口都属于有线网口,与无线网络不同,需要通过网线连接到网络设备,提供更稳定和可靠的网络连接。 ### 回答2: 千兆网口和2.5G网口指的是以太网接口的两种类型,它们都采用了RJ45接口定义RJ45接口是一种常用的网络连接接口,通常用于连接计算机、路由器、交换机等网络设备。 千兆网口指的是支持千兆以太网(也称为Gigabit Ethernet)的网口。它能够提供1000Mbps的传输速度,是目前常见的家庭和办公网络中常用的网口类型之一。千兆网口RJ45接口定义符合英特尔的TIA/EIA-568-B标准,采用8P8C(8位置8合一)的物理接口。 而2.5G网口指的是支持2.5G以太网的网口类型。它提供了更高的传输速度,达到了2500Mbps(也即2.5Gbps),比千兆网口更快。2.5G网口RJ45接口定义也符合TIA/EIA-568-B标准,采用8P8C的物理接口。 总的来说,千兆网口和2.5G网口都是通过RJ45接口实现的一种以太网连接方式。它们的不同之处在于传输速度的差异,千兆网口提供的是1000Mbps的速度,而2.5G网口则提供了更快的传输速度,达到了2500Mbps。这两种类型的网口在不同的网络环境中有着不同的适用场景,用户可以根据自己的需要选择合适的网络接口。 ### 回答3: 千兆网口和2.5G网口都是常见的以太网连接接口,通常使用RJ-45连接器。它们是用于将设备(如计算机、路由器、交换机等)连接到局域网或广域网上的主要物理接口。 千兆网口,也称为1G网口,提供了1千兆比特每秒的最大传输速率。它以太网的标准连接速度之一,支持千兆以太网(Gigabit Ethernet)技术。千兆网口使用了四对双绞线(通常是Cat5e或Cat6),可同时进行全双工通信,即同时实现发送和接收数据。它广泛应用于现代网络中,可以满足大多数家庭和办公场所的网络需求。 而2.5G网口是一种新兴的以太网连接接口,提供了2.5千兆比特每秒的最大传输速率。它是千兆网口的升级版本,也属于Gigabit Ethernet技术。2.5G网口同样使用RJ-45连接器,但它需要更高质量的双绞线(通常是Cat5e或Cat6a)来支持更高的传输速率。2.5G网口对于需要高带宽的应用非常有用,如视频流媒体、在线游戏等,在现代网络中越来越受欢迎。 总结来说,千兆网口和2.5G网口都是通过RJ-45接口定义的以太网连接接口。千兆网口提供1千兆比特每秒的传输速率,而2.5G网口提供2.5千兆比特每秒的传输速率。它们的选择取决于具体的网络需求和设备兼容性。
