USB Type-C 电力传输电路设计-主机端Type-C保护方案

USB Type-C™ 规范引入了通过 USB 提供可扩展电力传输的新选择，但该规范错综复杂，开发人员面临着安全和布局问题。

本文将介绍 USB Type-C（也称为 USB Type-C）插座解决方案，并指导开发人员如何在新设计中集成和布设这些 USB Type-C 插座连接器，以便为外部设备安全地提供可扩展 USB 电源。

在为插座连接器供电时，USB 主机和设备之间有一个简短的握手协议，决定了提供多大的电源。IC 可以处理 USB 灌入至拉出连接，使得这个过程对开发人员来说是透明的。

STMicroelectronics 的 STUSB1700 USB Type-C 源控制器就是一个很好的例子。这可以安全地管理 5 V USB Type-C 主机与设备的连接。在供电时，STUSB1700 可以检测并防止电源短路、电流消耗超过设置的限值、过热高于 145°C、欠压和过压状况，以及反向电流和反向电压状况。这极大地简化了 USB Type-C 系统的安全设计，同时为开发人员降低了复杂性。

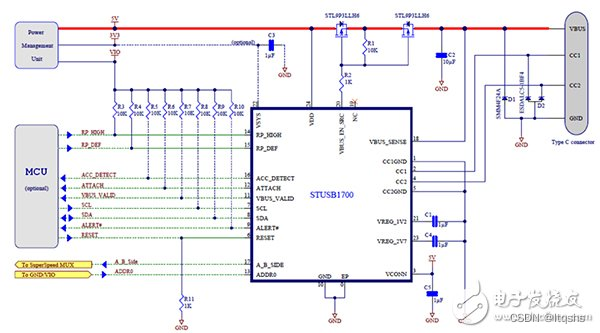

Type-C插座端保护：

STUSB1700 用于 USB Type-C 主机连接器，可以检测主机与设备之间的新连接。该产品可以确定设备的电源需求并提供必要的电流。此外，还可确定设备是否为数字音频附件，以便可以向微控制器发出信号，通过 USB Type-C 端口提供数字音频。它可以与 USB 设备协商，以确定电源需求为 USB 默认值（最高 900 mA）、USB 中电流（最高 1.5 A）还是 USB 高电流（最高 3.0 A）。

总结

新 USB Type-C 标准可以轻松安全地为设计适当的设备提供高达 100 W 的电力。随着所有智能手机、数码相机、计算机和电子配件都标准化为一种易于使用的连接器，开发人员不必再为使用哪种尺寸和类型的连接器而烦恼，这也是不会过时的设计。
参考设计：《USB Type-C 电力传输电路设计》
