该电路设计允许DC_IN和VBUS_IN独立供电，但在特定条件下存在电源同时导通的问题。提出的改正措施包括互换电源输入，调整控制引脚R226以及使用NMOS替换Q1，PMOS替换Q4来改善DC_IN供电路径。这种方案为解决双电源供电的切换和兼容性提供了思路。
这个电路要求，DC_IN和VBUS_IN都可以单独供电，若DC_IN和VBUS_IN同时供电，则DC_IN输出到负载，若VBUS_IN先供电，1ms后切换到DC_IN。
该电路的不足之处：
1、当VBUS_IN先供电，DC_IN供电时，会存在DC_IN和VBUS_IN都导通的状态。
改正：
1.将DC_IN和VBUS_IN互换，同时控制引脚R226的上端也要改下控制电压。
2.Q1换成NMOS，Q4换成PMOS，改变DC_IN的供电电路部分。
该电路指的肯定的是，提供了一种双电源供电的思路。

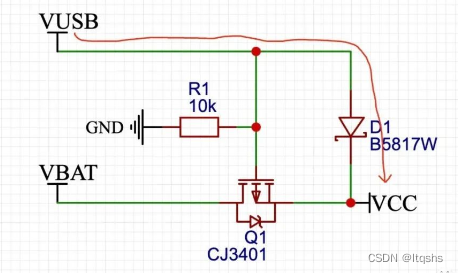

经典双电源供电方案：
