记录近期所学，AD软件使用学习画stm32F407开发板，虽然F407不需要使用四层板，抱着学习态度进行尝试。

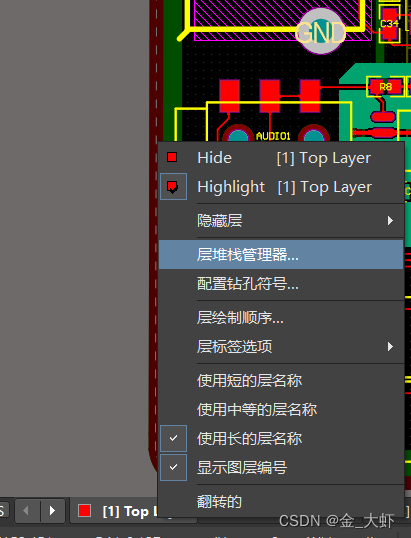

右键->层叠栈管理器

在这里插入图片描述

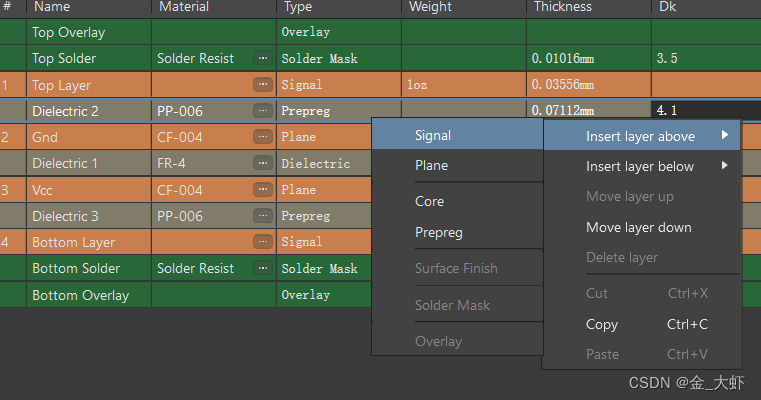

右键->insert layer above->signal

在这里插入图片描述

signal表示正片层，Plane表示负片层。正片层走线类似于顶层和底层，负片层走线是分割线。

四层板一般顺序：TOP—Gnd—Power—Bottom

多层板间过孔不全打通

在这里插入图片描述

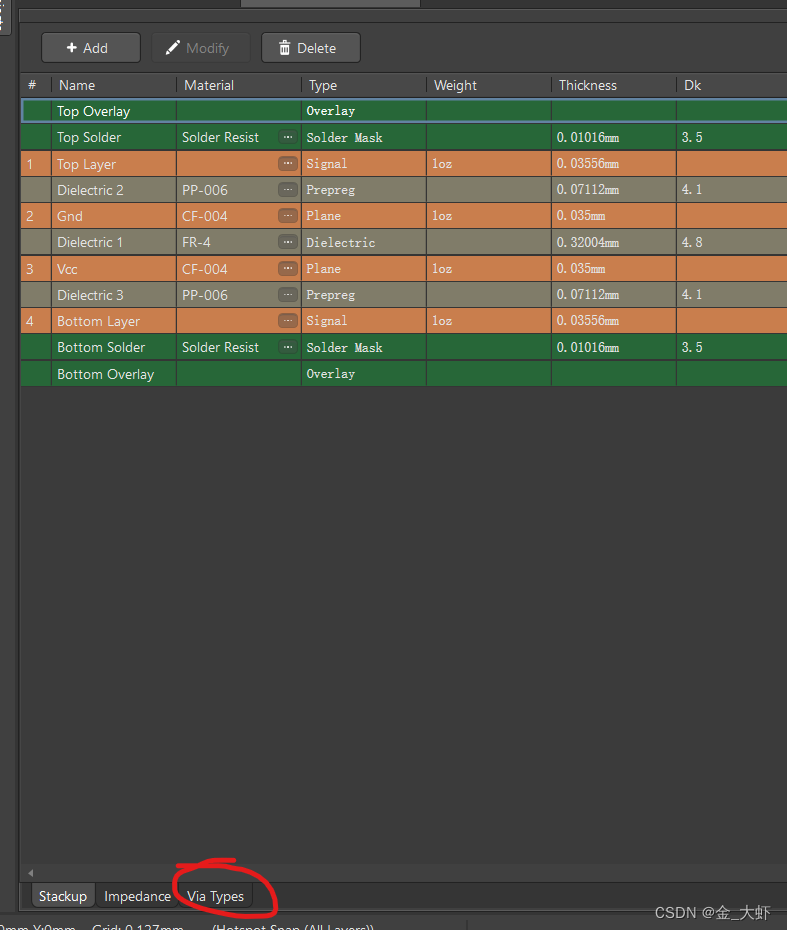

在层叠管理器中，选择Via Types

在这里插入图片描述

选择增加过孔样式

在这里插入图片描述

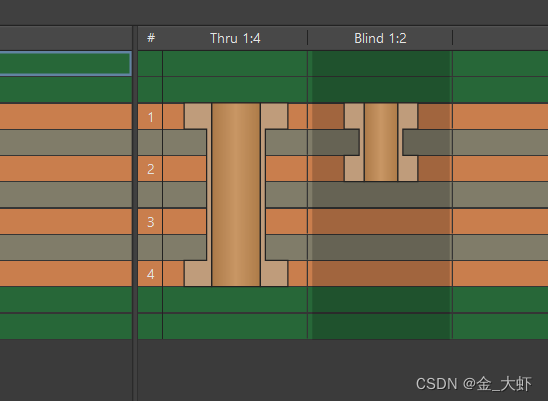

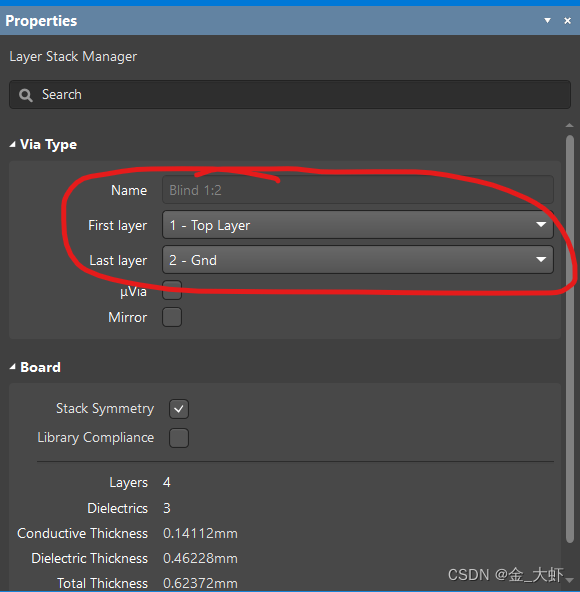

可以设置，哪几层过孔

在这里插入图片描述

差分线一般应用于差分信号线中，抑制共模干扰，比如HDMI，USB等。

在这里插入图片描述

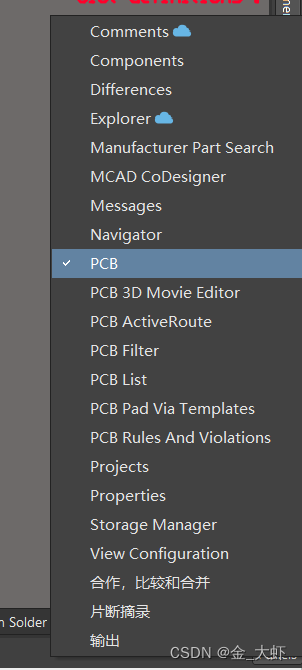

选择PCB面板

在这里插入图片描述

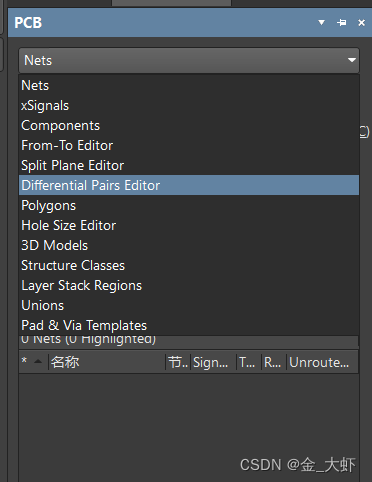

选择差分编辑器

在这里插入图片描述

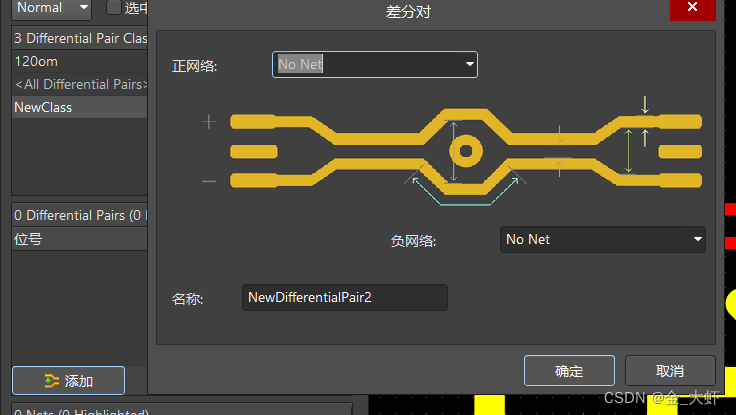

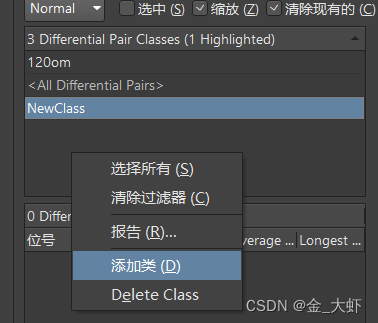

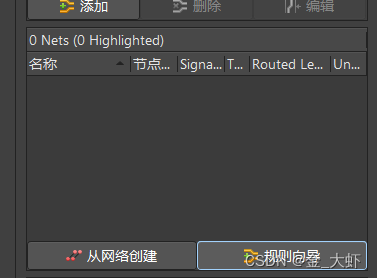

增加差分类，一般不同差分类对应不同的差分规则

在这里插入图片描述

以上是在PCB中直接进行差分布线的设置，但是对于原理图的修改后重新导入，PCB的设置会有报错。所有可以在原理图在对网络进行差分线设置，再导入到PCB中，这里不进行展示。

方法忘记，再补

交互式布线
