白菜收获机结构设计

摘 要

随着农业经济在社会主要市场经济中占比的逐步上升，如何更快更好的应对市场的变化显得越来越重要。生产方式的发展和作业模式的改进，对于蔬菜等农业的收割效率及质量提出了严格的要求，也为相关的自动化收割机械的发展指明了新的发展方向。
白菜是重要的菜篮子工程，当收割季节到来时，只有快速的响应市场才能获得好的利润。随着白菜种植面积的不断增加，大部分白菜的收获方式还是以传统的人工为主。为了增加机械化收割的普及率，降低收割人员的劳动强度，根据实际白菜的收获需求来完成本次毕业设计，实现白菜收获机的设计。通过对设计方案的分析和以及数据计算来验证了设计的可行性。本次研究的主要内容是对白菜收获机的结构进行整体的设计，和状态性能进行探索，设计白菜收获机的动力装置，确定动力机构和传动机构和相关零部件，然后对所设计的零部件通过计算来加以分析及验证，同时对装配图及非标件零件图进行绘制。

关键词：白菜收获机；传送带；传动轴

1 课题研究的内容及方法

1.1 主要的研究内容

结合机械设计的理论和现在白菜收获机的现状，在充分研究了白菜收获机结构特征的基础上，设计出能够实现机械自动化收获白菜。为了实现这些日标，本文的研究主要如下：
（1）分析实际种植白菜的特点、分布特征和收割时的需求，初步确立机械的设计方案。
（2）通过白菜收割机的静态性能参数进行分析，再结合实际的生产状况选择合适电动机。
（3）完成白菜收获机械各零件的结构设计。
（4）完成相关零部件的力学性能检查。
1.3.2 设计方法
（1）根据设计要求，提出满足相关功能的白菜收获机的整体设计方案。
（2）根据实际生产需求，选取合适的电机。
（3）通过带传送的相关计算来检验和选取合适带传动结构。
（4）通过相关力学分析，验证结构的合理性。

2 总体方案设计

2.1 设计内容及要求

根据所学的知识的现有的简单机械机械收获装置，设计白菜收获机的结构，要求结构完整简单，收获效率高、坏损率低。
（1）完成了合理的白菜收获机的总体设计；
（2）完成设备的结构设汁及相关计算，绘制白菜收割机的总体装配图及相关非标件的零件图，同时完成论文的编写；
（3）撰写电子、纸质设计计算说明；
（4）灵活应用相关所学知识、查阅专业资料，及时完成毕业设计内容，保证论文质量。

3 方案设计

3.1 白菜种植特点

（1）白菜叶易受损。白菜的菜心由许多的叶片结球构成，虽然白菜叶娇嫩但是其易受损。
（2）白菜的外形存在较大的差异。白菜可以分为许多种类，并且不同品种的白菜的结球大小、外形不尽相同，大致可以分为三种类型：平头型、卵圆型以及直筒型。
（3）白菜的高度差异较大。因为白菜的生长与地区、气候、品种等相关，造成了白菜高度的范围波动较大（20cm-80cm）。
（4）不同地区白菜的种植密度存在较大的区别。由于地区种植习惯不同以及品种带来的差异等原因导致白菜种植的疏密程度不一，引起了较大变化，常见的种植密度为30-80 cm。
（5）白菜种植模式一致。白菜都是成行的种植，大部分白菜都是整齐的种植在一条基线上，排列相对来说比较整齐[4]。

4 总体方案设计

整机通过人推动的力式前进，这样能够减轻机械结构设计强度，同时也节约制造成本。

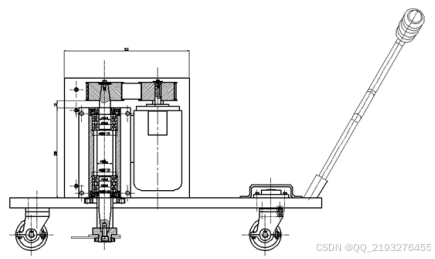

图2.1 方案图
白菜收获机设计过程中可能遇到各种各样的难题，要想让所设计的白菜收获机适用于不同形式的白菜种植基地，就必须考虑所设计机械的通用性。为了满足这些要求，需要使模块中的大部分零件具有较好的可替代性，需要选择合理的电动机，以实现各机构平稳运行及零组件的快速替换。
白菜收获机最重要的部分就是主轴的收割部分，此处选取以电机作为动力源，通过带传动来实现切割。

4.1 收割刀的设计

为了便于将白菜收割后送到输送带上，选取弯曲型。其中刀具的半径约为150mm,刀具厚度为3mm。考虑到白菜盘菜时菜心直径一般在15mm-35mm,故选取刀具的适用宽度为25mm,刀具之间的间距可根据需要可自行调节。刀具的材料选用65Mn,需要进行调质处理，并且对刃口进行淬火。

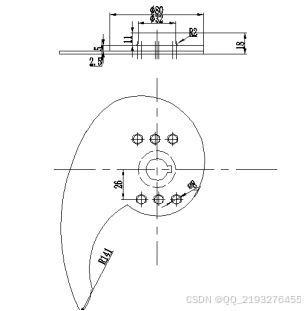

图3.1 刀盘

4.2 切割主轴传动轴结构图

通过前面的设计计算及校核运算，结合轴的加工知识，切割轴的传动轴最终结构如下图4.9所示：

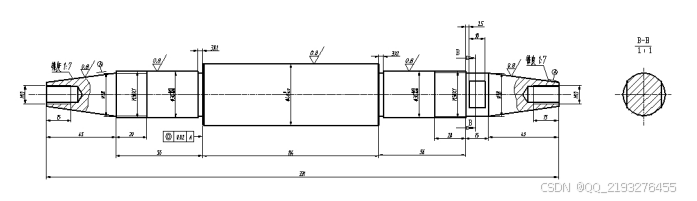

图4.9 传动轴结构图
本章主要对传动轴部分设计，按照所需的标准选择传动轴的形状。对传动轴上的轴承进行校对计算，并对传动轴进行热处理及校核。

5 结 论

白菜能够实现机械化收获可以被认为是实现白菜机械化种植中最关键的标志之一。为此本次设计首先对国内外大白菜收获机的发展状和存在难题进行了分析，并在此基础上结合我国大白菜实际的种植情况，设计出一种简便且经济的大白菜收获机。通过使用该种大白菜收获机，不但能够较好地符合我国大白菜种植形态，而且节约了生产成本，更能够被更多的从事蔬菜种植户所接纳。同时该种收割机还降低了劳动强度，提升了白菜的收割速度，使大白菜因突遇极端天气所造成的损失得到了有效降低。此外，间接的影响了白菜生长期、改善白菜的质量和提高产量都具有十分重要的意义。考虑到上述各方因素，此款收获机具备了一定的推广价值，加速了大白菜机械化作业的进程，使得种植大户能够增加产量提升收入，改善了农户种植大白菜的积极性，促进了土地的轮种效率和形成了规模化种植具有极好的借鉴作用。
