芯片测试之一:简介

 本专辑主要是把这些年的工作陆续整理出来,内容主要包含芯片测试原理(OS测试、DC测试、Functional测试、AC测试、Mixed Signal测试)和ATE的设计(硬件设计内容、软件设计内容),以供大家参考,欢迎同行一起交流探讨,微信shushangzhao(请注明 ATE)。

目录

一、芯片的生产流程

1.1 wafer测试(Wafer Probe)

1.2 Final 测试(Final Test)

二 、芯片测试原理

 三、芯片测试的内容


        测试的目的就是为了验证生产出来的芯片是否达到当初的设计要求(spec需求),通过测试对芯片进行筛选分类,把一些残次品分选出来;把好的产品推向市场,不好的留着做后续的分析处理,以便改进设计或加工工艺,从而提高整个芯片的良率。

一、芯片的生产流程

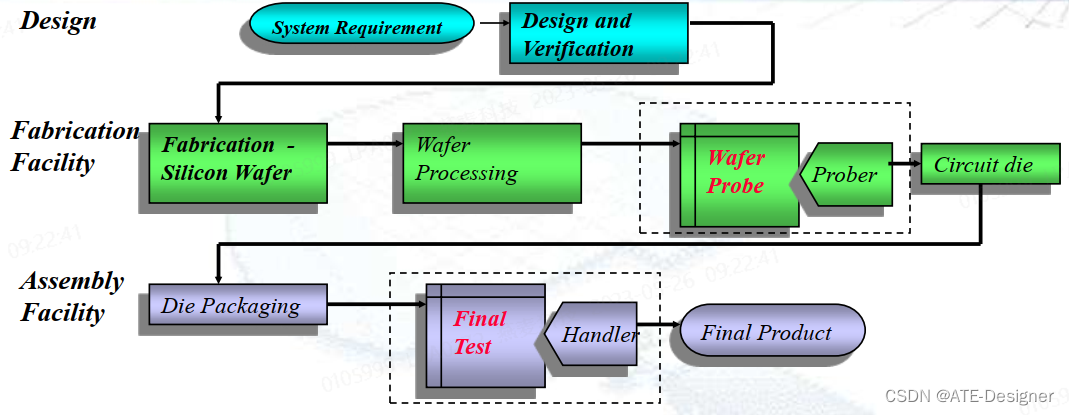

        整个芯片的生产流程如下图,在整个生产中,需要对芯片进行两次测试,一是Wafer测试(Wafer Probe),二是Final 测试(Final Test);

1.1 wafer测试(Wafer Prober)

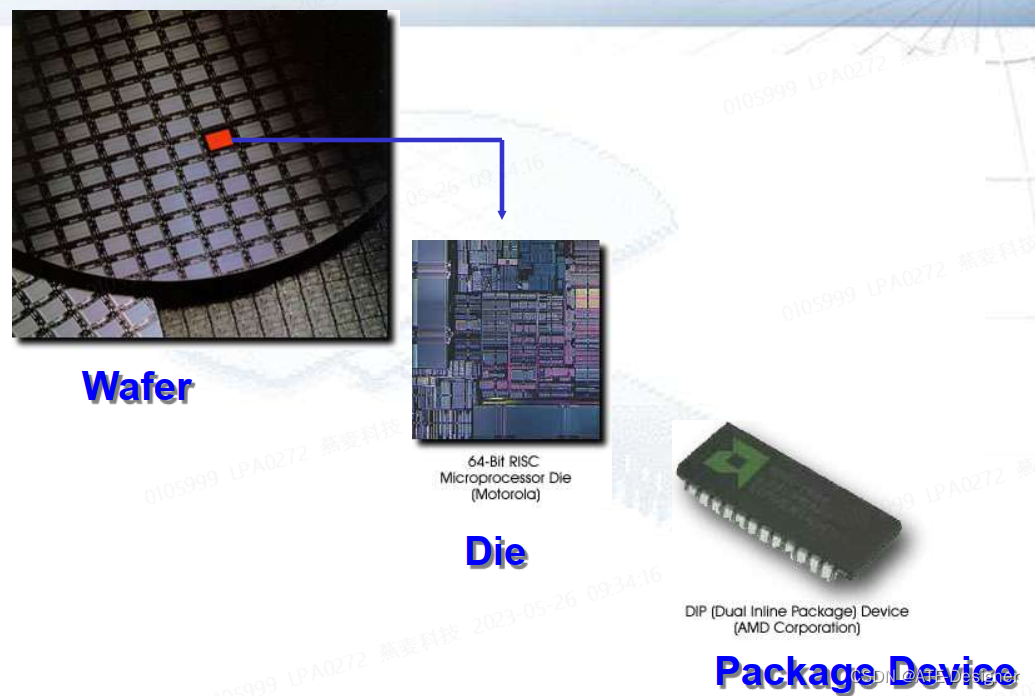

        Wafer测试是使用探针台(Prober)+测试机(ATE)对Wafer上每个Die进行测试(每个Die最终会封装成一颗芯片,如下图所示),并把测试的结果标记出来,以便后续进行处理。

1.2 Final 测试(Final Test)

        Final 测试也叫封装测试,这个阶段是在芯片封装完后进行最终的测试,使用的机器是测试机(ATE)+ 分选机(Handler),通过测试的芯片会根据测试的结果对其进行分类也就是分BIN处理。

二 、芯片测试原理

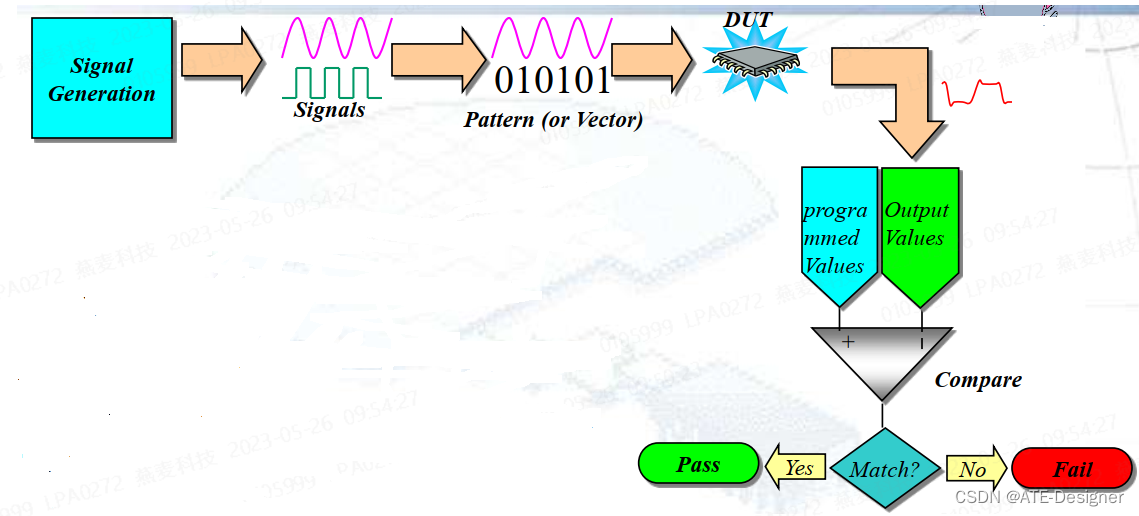

        总的来说,芯片测试就是使用ATE产生一些信号(stimulus)输入给待测芯片(DUT),监测DUT的输出(或反馈)的结果,然后把结果和标准值(希望值或者设计值)进行比较,看是否达到要求,如下图所示:

 三、芯片测试的内容

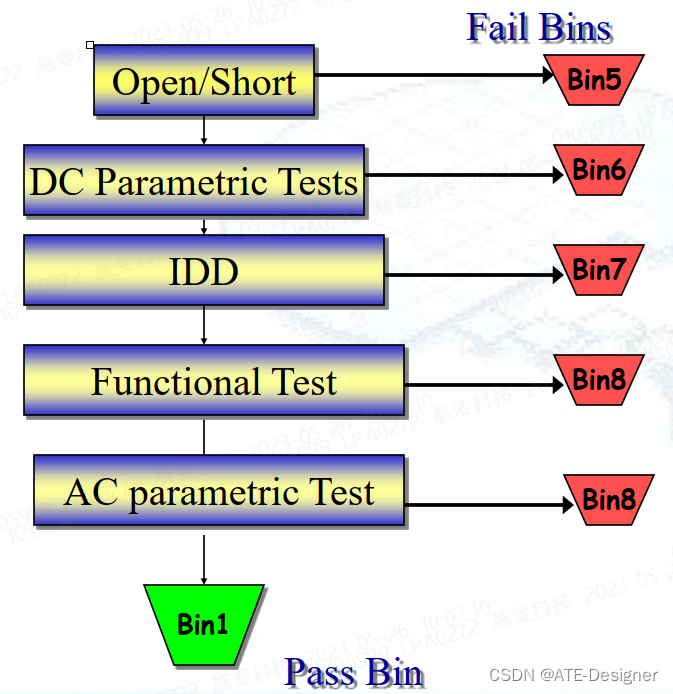

        芯片测试的内容主要包含OS测试(Open/Short)、DC测试、IDD测试、Functional测试和AC测试,典型的流程如下图所示,这些内容将会在后续的章节进行详细介绍。
