三维荧光学习记录–在Origin中绘制三维荧光光谱图（补充）及荧光区域积分（FRI）

注：本文仅作为自己的学习记录以备以后复习查阅

关于区域积分的简介，大家可以去看我之前的文章，这里就不赘述了，主要想补充一下之前写过的三维荧光学习记录–在Origin中绘制三维荧光光谱图
大家都知道matlab和origin这两个软件都是可以绘图的，包括我们这个三维荧光的光谱图以及区域积分，主要还是看大家觉得哪个软件画出的图更好看，之前用orgin画过几次，太久不画怕忘记了所以写一篇记录一下。

一 数据准备

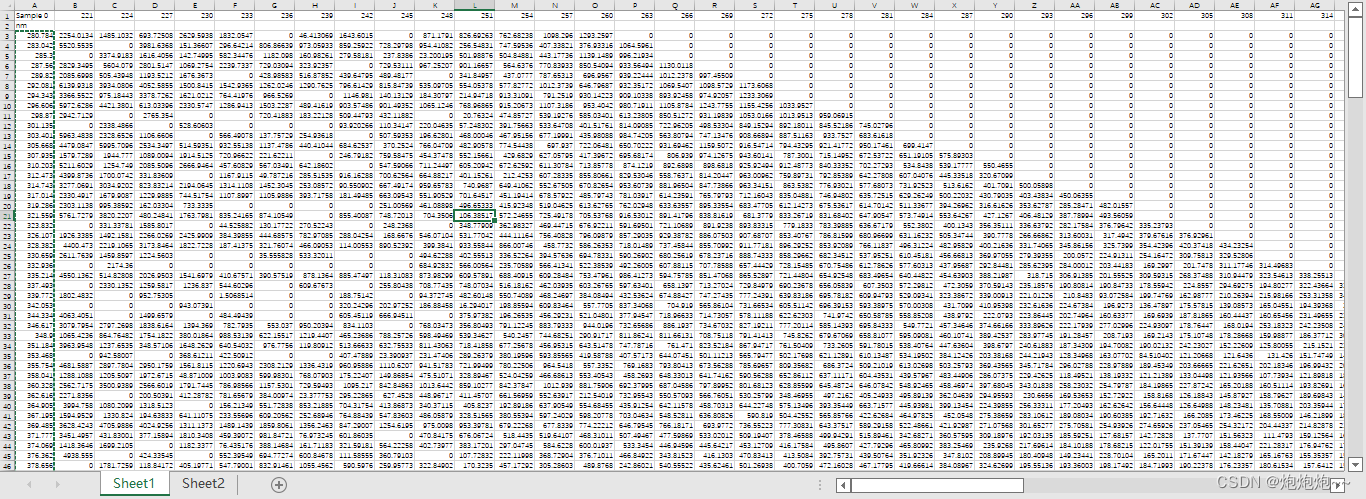

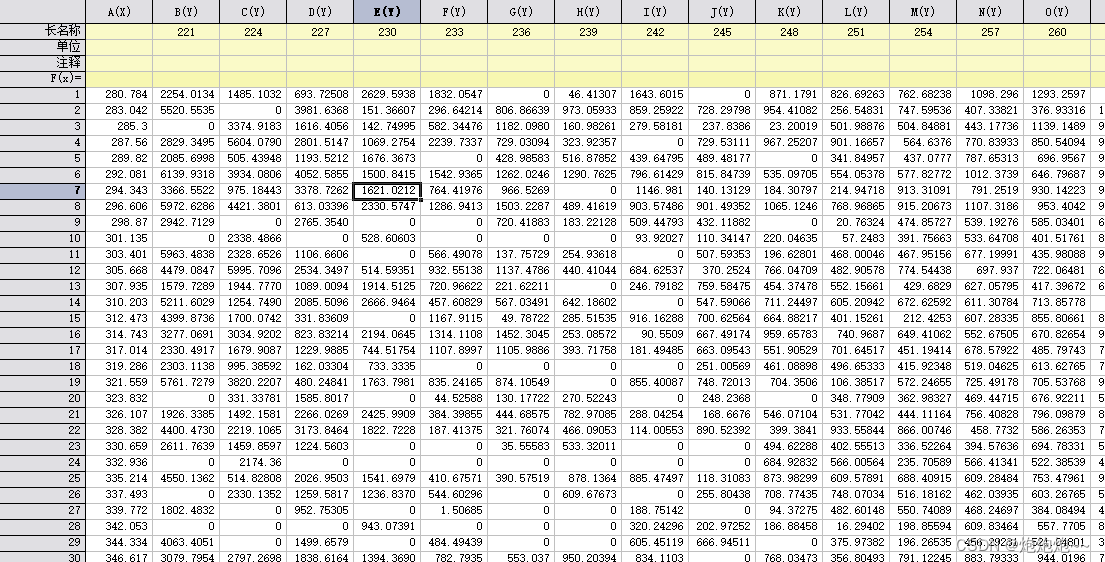

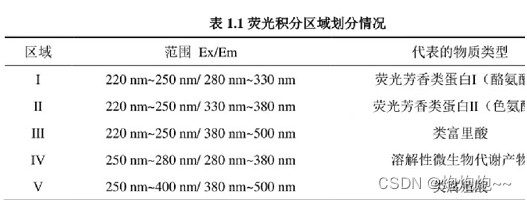

这是仪器直接导出的数据表，首先还是做排序、负值归零，注意区域积分的范围，可以在origin中先修改好再复制到origin中，也可以先复制然后在origin中修改。默认都修改好后我们将第一行也就是我们的Ex、Em和数据分别复制一下，然后打开origin新建一个book，将复制的Ex、Em和数据粘贴到book中：

二 图形绘制

选中所有数据，然后点击绘制等高线图：

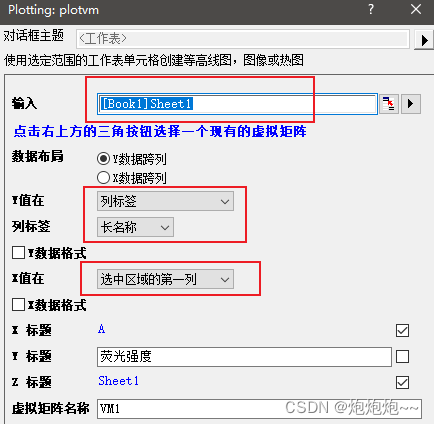

在弹出框中把这些都设置好，由于绘图之前我们已经全选了数据所以第一个输入可以不用改，Y值一定要选择列标签，不要选第一行否则无法绘图，列标签就选长名称：

绘制后我们去掉等高线的线条然后调整显示最大荧光响应值的范围（根据个人喜好），这里要调整到整个图都是你导出时需要的样子，如下图所示：

三 区域积分绘制

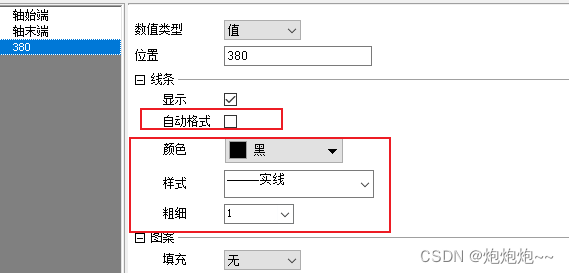

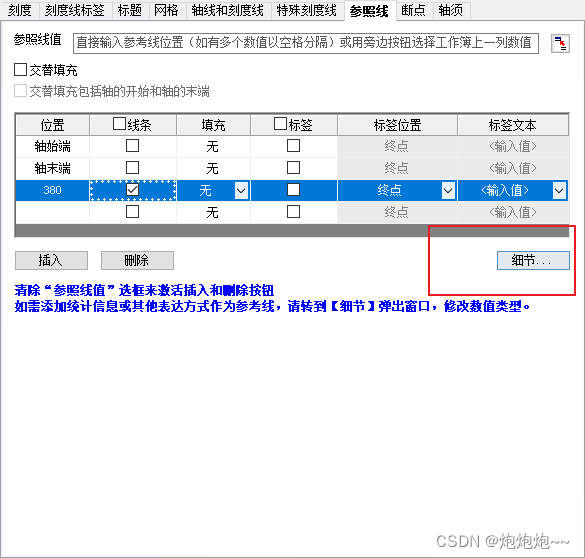

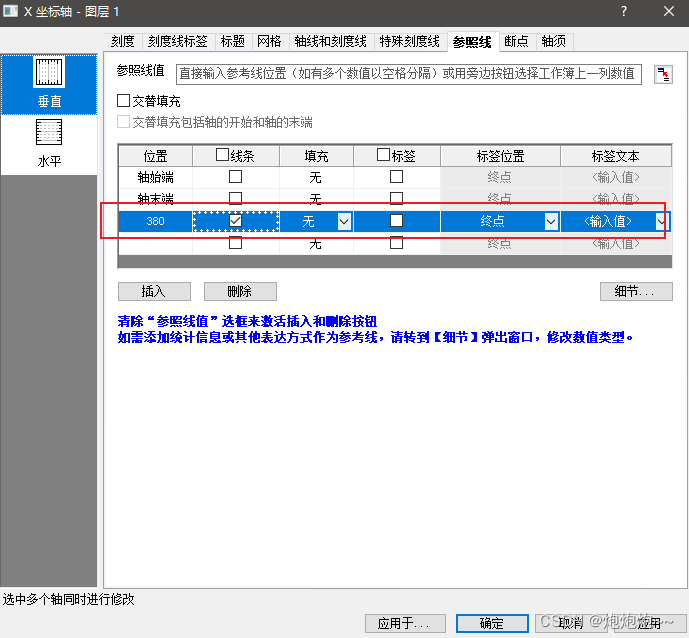

调整好后我们双击坐标轴，找到参照线那一栏，添加如图所示的参照线，添加好后我们点击细节，在这里可以调整参照线的颜色和大小，注意要去掉自动格式前面的勾否则无法修改：

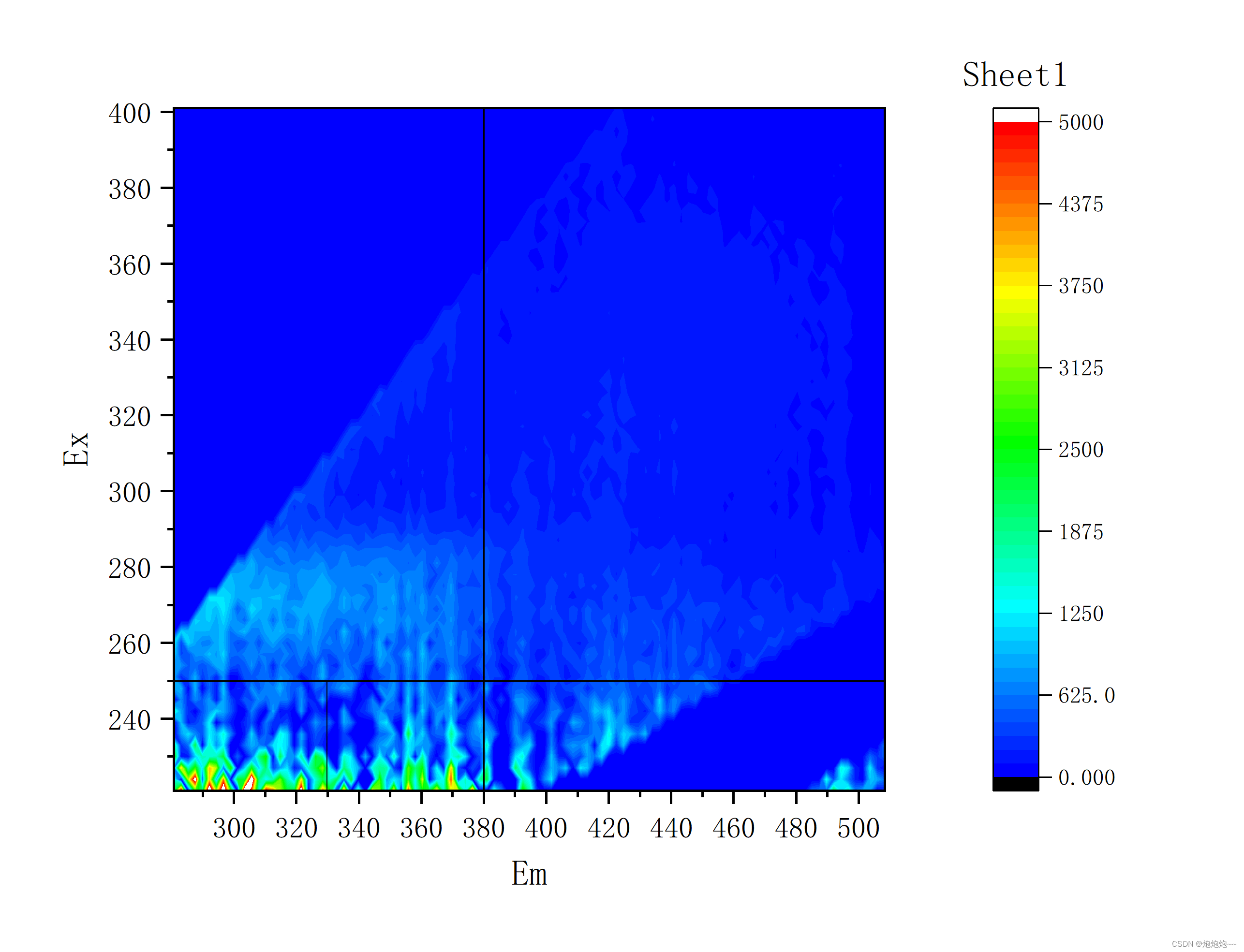

设置好后长这样：

接着我们按照刚刚的步骤设置y轴的参照线，所有的参照线都是按照荧光区域积分的范围来设置的：

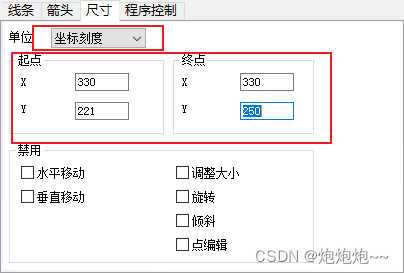

最后Em330-Ex250的部分我们使用直线工具绘制，如果担心绘制的不够精确可以双击直线来调整直线的起始和结束的坐标，直线的大小和颜色也是可以调整的：

最后我们使用文本工具添加区域积分的标识（Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ）：

四 总结

用origin来绘图个人感觉是比matlab好看的（在这里不得不承认origin的强大）虽然宏观上来说是要比matlab麻烦许多，尤其是对于能够熟练运用matlab画图的人，但毕竟用代码来解决问题是程序员的事儿，对大部分人来说还是比较难的，origin的图形化界面能省不少事儿。

最后添加直线和文本标识的部分一定会有担心我要批量画图那文本位置不对怎么办？其实很好解决，origin的强大也在于此，所有的文本标识都是可以设置坐标的，只要你批量画图里面横纵坐标固定，文本标识坐标固定，那画出来的图肯定都是一样的。
