Zemax光学设计(七)——牛顿望远镜

最新推荐文章于 2024-02-28 16:31:21 发布
最新推荐文章于 2024-02-28 16:31:21 发布
阅读量4.5k 收藏 31
点赞数 3
分类专栏： 光学设计 文章标签： 开发语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45364408/article/details/128875831
版权

文章目录


在这里插入图片描述

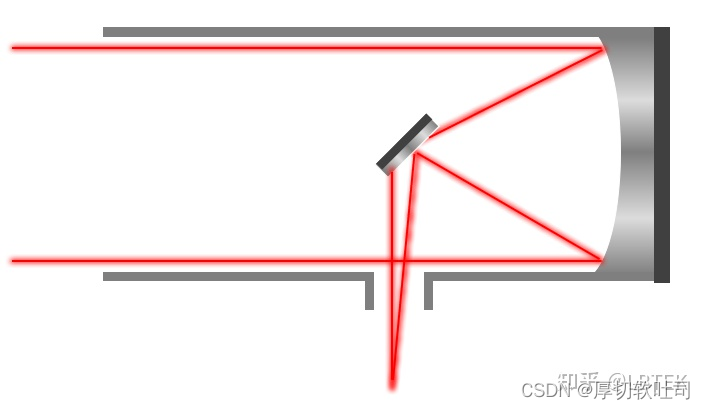

  牛顿望远镜系统是反射式望远系统，采用抛物面镜作为主镜，光进入镜筒的底端，然后折回开口处的第二反射镜（平面的对角反射镜），再次改变方向进入目镜焦平面。目镜为便于观察，被安置在靠近望远镜镜筒顶部的侧方。
  牛顿反射望远镜用平面镜替换昂贵笨重的透镜收集和聚焦光线，节约成本。

设计规格

入瞳直径：100 mm
焦距：800 mm
观察全视场：4°
波长：可见光范围

初始结构

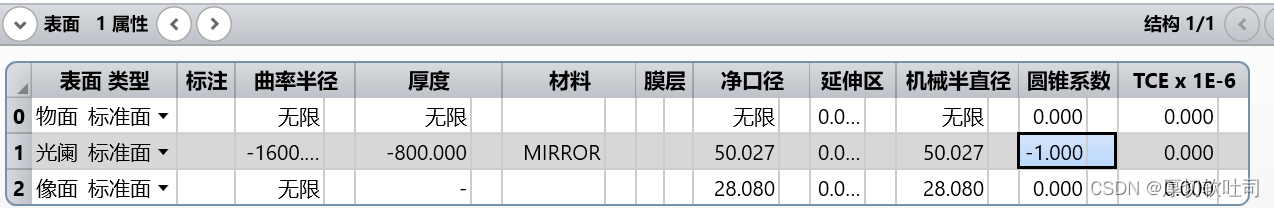

  抛物面镜的圆锥系数 Conic = -1 ；反射曲面的曲率半径和焦距的关系满足 R = 2f

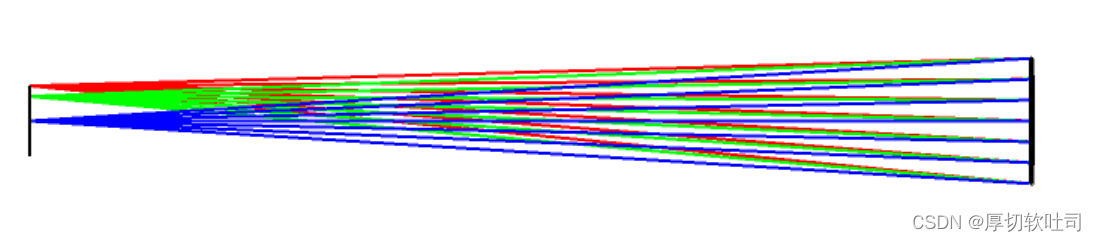

在这里插入图片描述在这里插入图片描述

  • 光斑图&光线差图：沿轴光束聚焦没有像差，离轴的轴外光
