27. 人眼模型

导论：

成年人的眼睛从物理角度可以描述为白色而富有弹性的、充满水分的球体，直径约为25cm。眼球体的正面有一个约10mm的圆形透明斑点。在这个斑点区内，眼球的表面稍稍外凸，形成人们所称的角膜。

由于眼睛充满水状的液体，所以正是角膜的第一面产生了人眼的大部分光学透镜的焦度，用屈光度为单位，典型的末经调节的眼睛（观察无穷远的物体）总的光焦度约为57屈光度，其中，角膜提供约43屈光度。

角膜厚度一般为0.6mm，其后是3mm厚的一层水状液体，称为液状体。光线经过角膜和液状体后与眼睛的晶状体相遇。晶状体悬置在眼肌机构中，而眼肌机构又能改变晶状体的形状，为观察近处物体实现聚焦，这一过程焦视度调节。

眼睛的虹膜正位于眼镜晶状体前，他给眼睛提供色彩，虹膜上的圆孔1~7mm直径的有效范围内视可以调节的。

参数眼睛模型内所有光学材料V（阿贝数）为55，类似于水的色散。

设计流程:

系统建模：

首先输入系统特性参数：

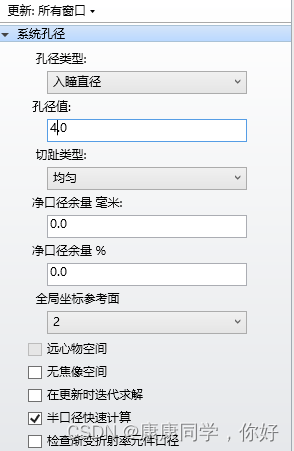

尽管人的瞳孔随周围的光亮度变化而变化，但为了分析，我们采用4mm固定的瞳孔直径，在孔径类型中选择入瞳直径，并根据要求输入4。

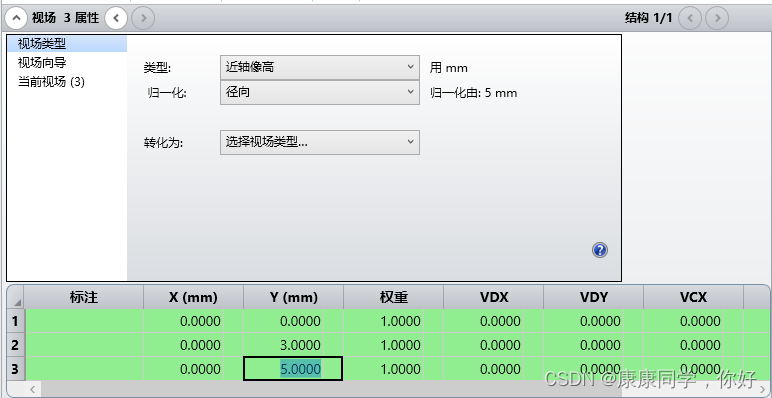

在视场对话框中。设置3个视场，要选择“近轴像高”，如下图：

在波长设定对话框中，加入0.56um、0.51um、和0.61um三个波长，如下图：

然后再镜头数据编辑器中输入人眼模型的结构参数，如下图：

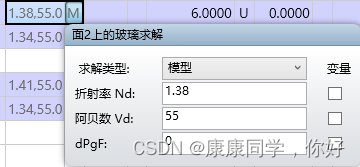

在材料栏中选择“模型”，并输入折射率和阿贝数。如下图：

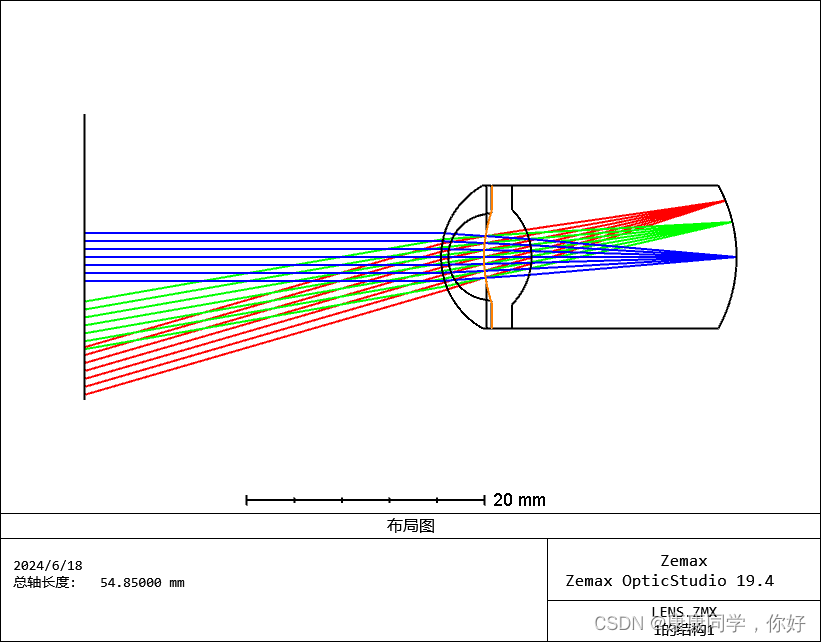

观察人眼模型的二维结构图，如下图：

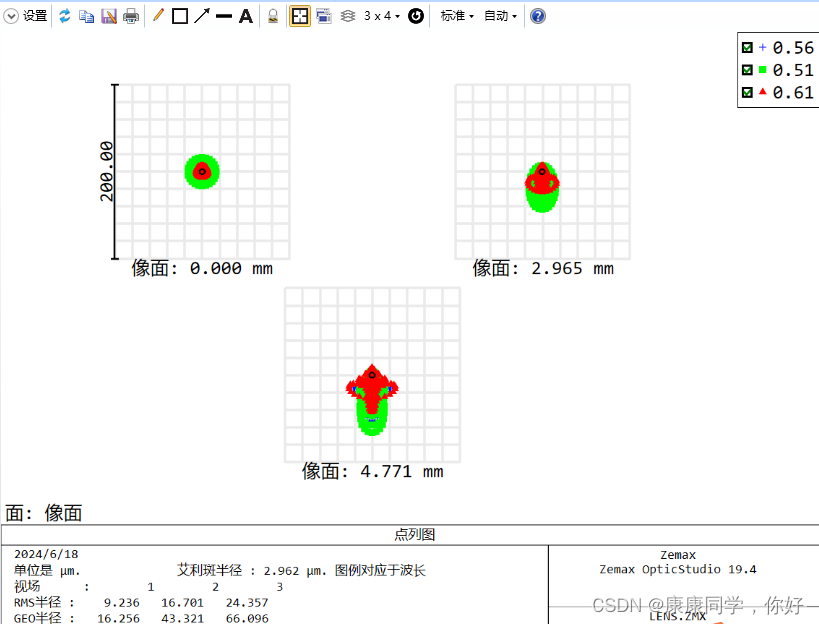

人眼模型的点列图，如下图：

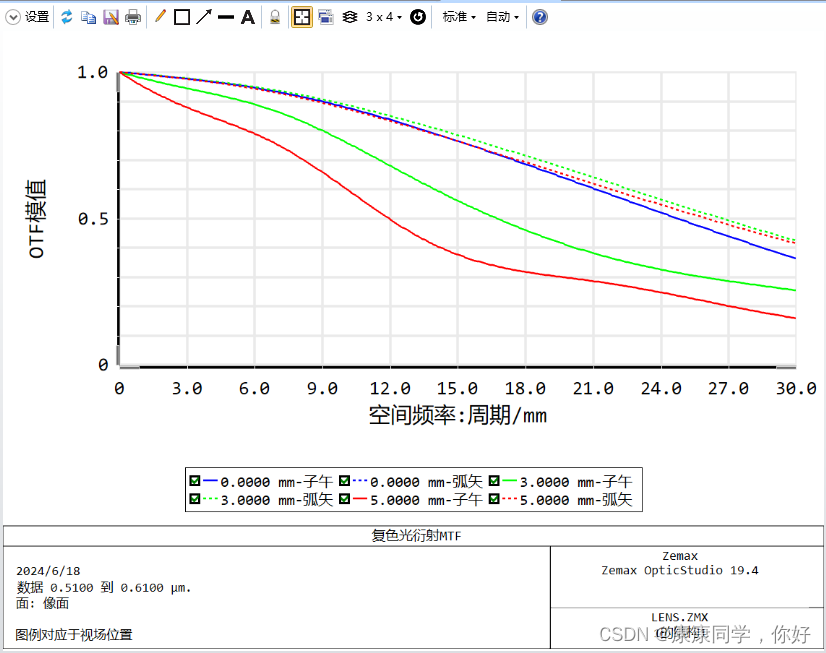

查看MTF，如下图：

人眼的对比度MTF，在30线对时大于0.1。
