AD软件提供了可以查看PCB的3D模式功能，当在3D视图的模式下查看不到3D的器件可能有两种原因：

1. 器件本身没有3D封装

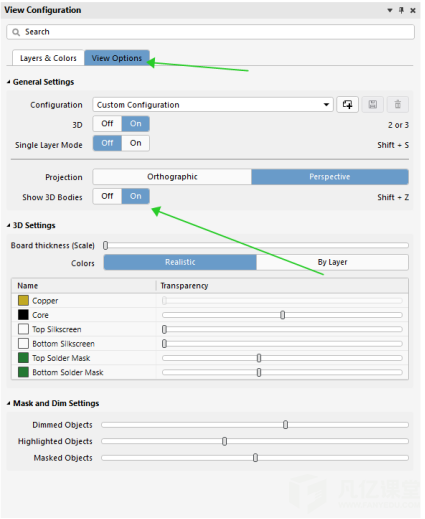

2. 3D封装的显示没有进行打开，利用快捷键L打开View Configuration面板，在View Options选项中将show 3D Bodies选择On 进行打开，如图所示。

1）、

3D效果没有显示只能说明你的元器件没有加载step模型！

方法有，但是不能一次性加载，只能一个元件一个元件的添加3D 的STEP模型~

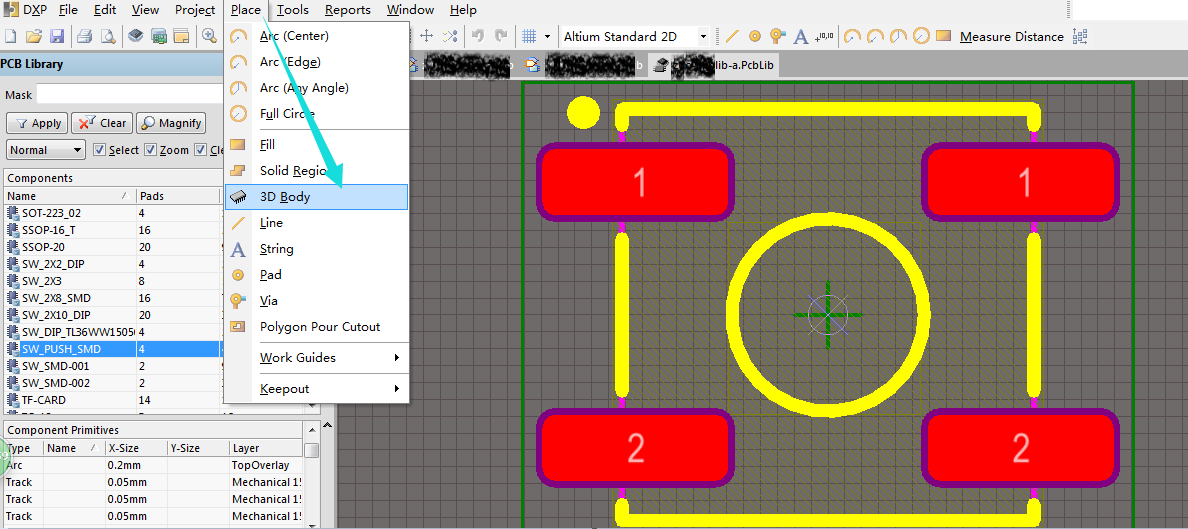

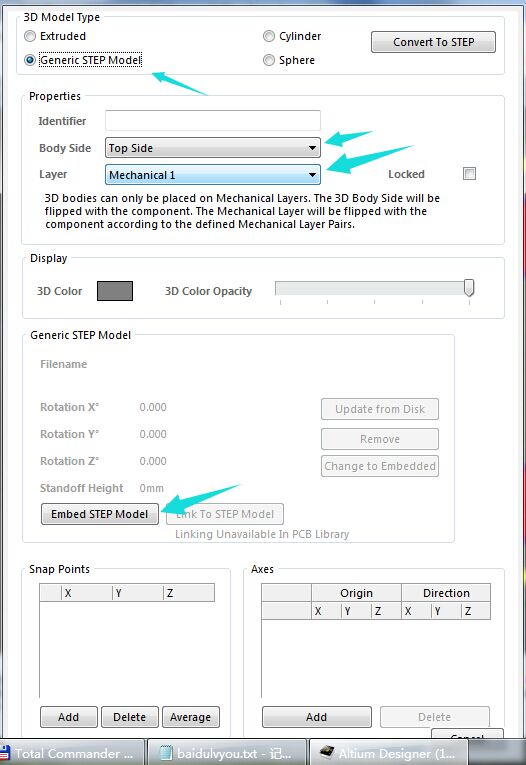

在lib编辑模式下，点击place-3Dbody ，弹出的对话框中选择embed  step model即可加载step模型。



 2）开启显示器件
