AWG(American Wire Gauge)是美国电线标准的简称，AWG值是导线直径（以英寸计）的单位。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。例如，常用的电话线直径为26AWG，约为0.4mm。

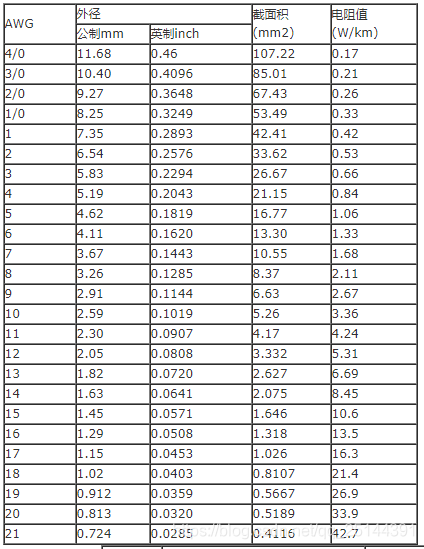

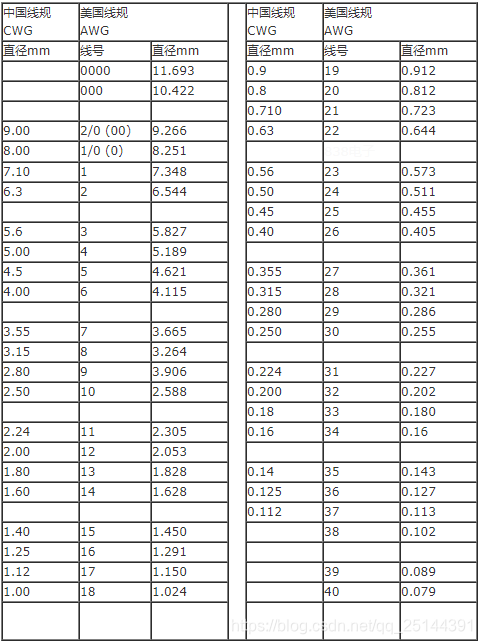

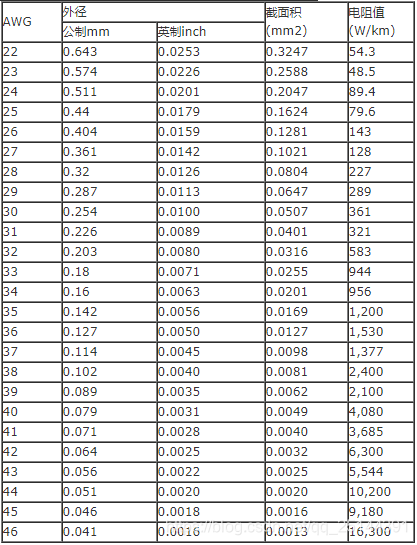

下表是美国线规（AWG）与公制、英制单位及中国线规的对应表格线规对照表
