1 概述

RFSoC ZU47DR 这个是赛灵思的第三代高端芯片，集ARM、FPGA、14位5Gsps ADC、14位10Gsps与一体，但一块开发板通常较贵，对于广大爱好者属于咬咬牙也没法上手的程度，这里我们便满足大家的好奇心，将该芯片的一些射频性能测试给大家看看。但为了篇幅不要过长，这里就懒得测试一些大家都知道的功能了，挑一些别人很少测试的部分来给大家看看。

2 性能指标

2.1 串扰

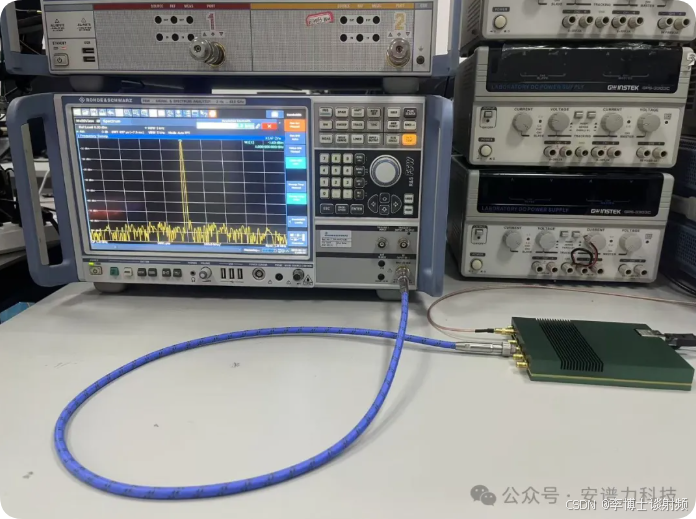

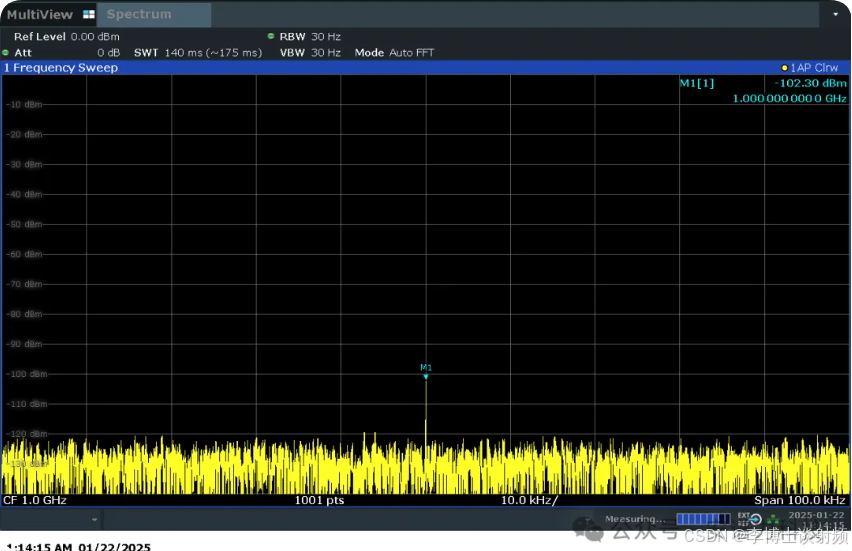

TX1满幅输出1GHz信号：功率-1.7dBm；同时测试TX2/RX1/RX2端口信号：功率-102.3dBm，计算得到串扰抑制度≥100dBc。

2.2 固定杂散

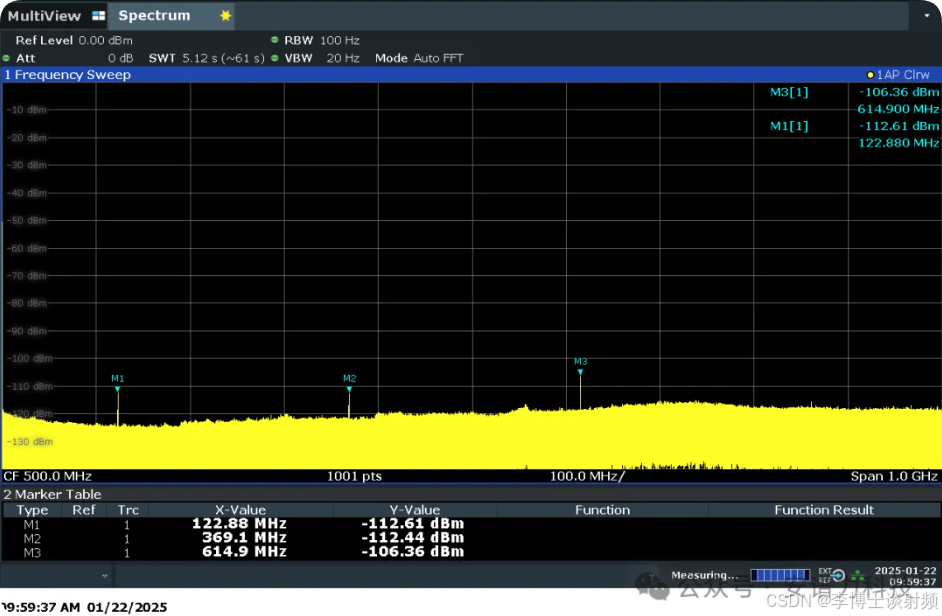

将DAC的输出置零，频谱仪RBW调到100Hz和20Hz，观测到时钟杂散幅度≤-105dBm：

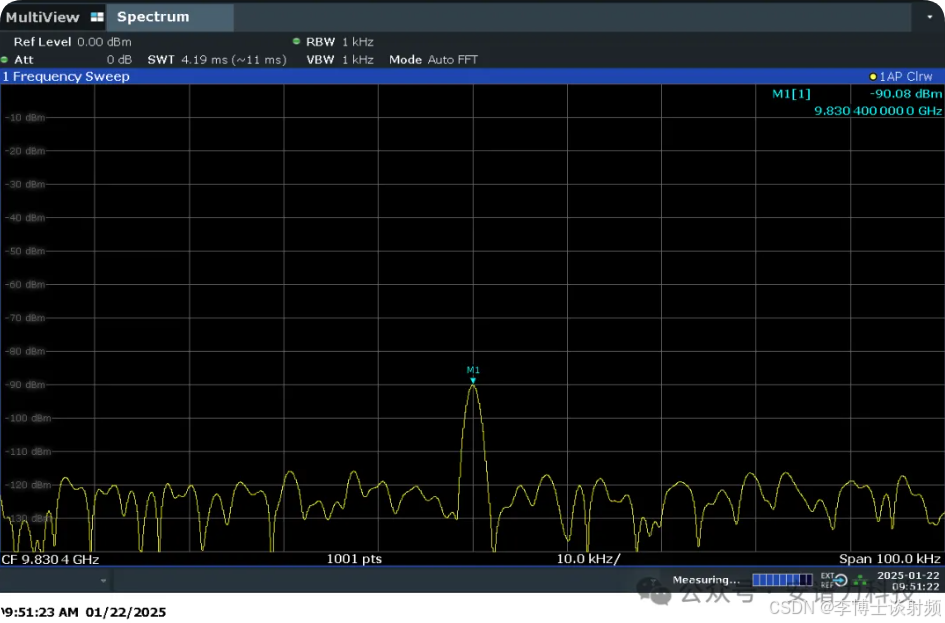

DAC射频采样率为9830.4MSPS，采样率杂散功率≤-90dBm：

2.3 输出杂散

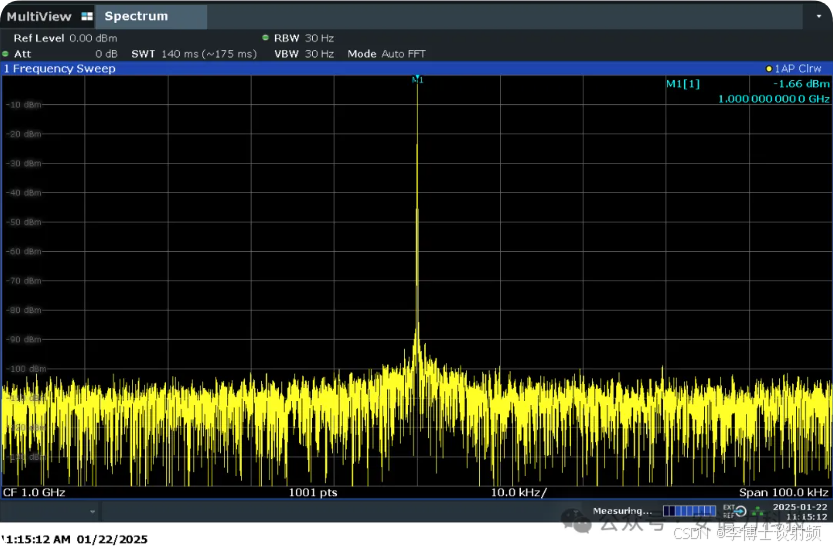

下面展示输出1GHz单音杂散：满幅输出状态下输出功率-1.94dBm；二三次谐波抑制≥55dBc；第二奈区抑制度≥45dBc；其余杂散抑制度≥85dBc。

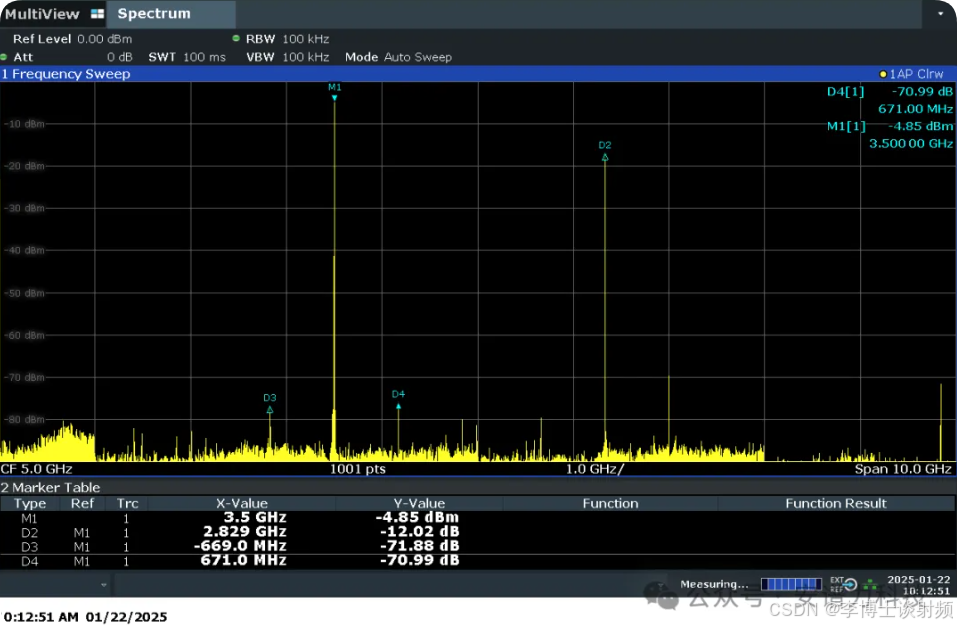

3.5GHz单音杂散：输出功率-4.8dBm，非谐波杂散抑制度≥70dBc，第二奈区抑制度≥-12dBc。

2.4 相噪

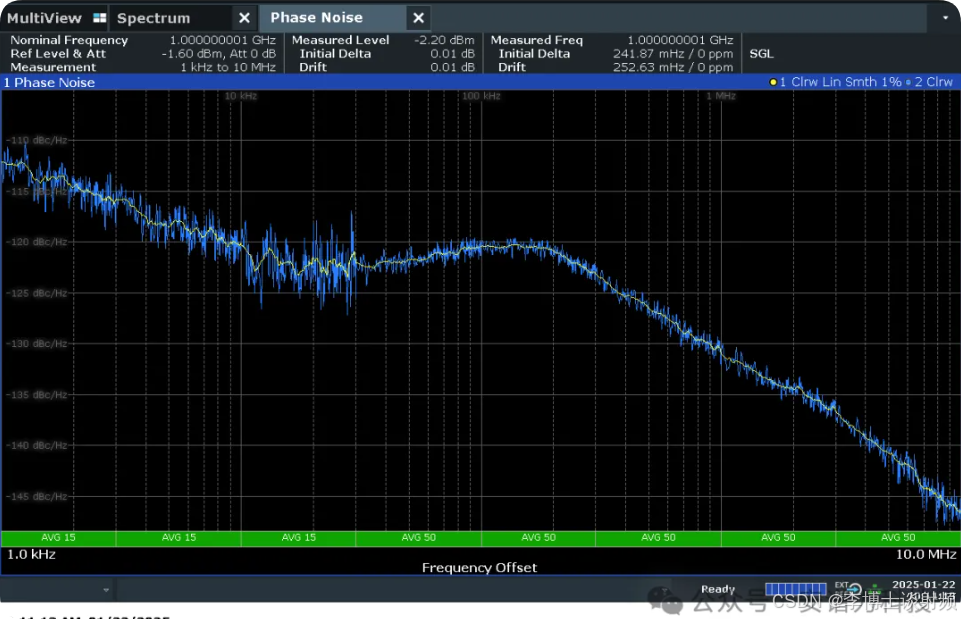

1GHz输出相噪-120dBc/Hz@10kHz：

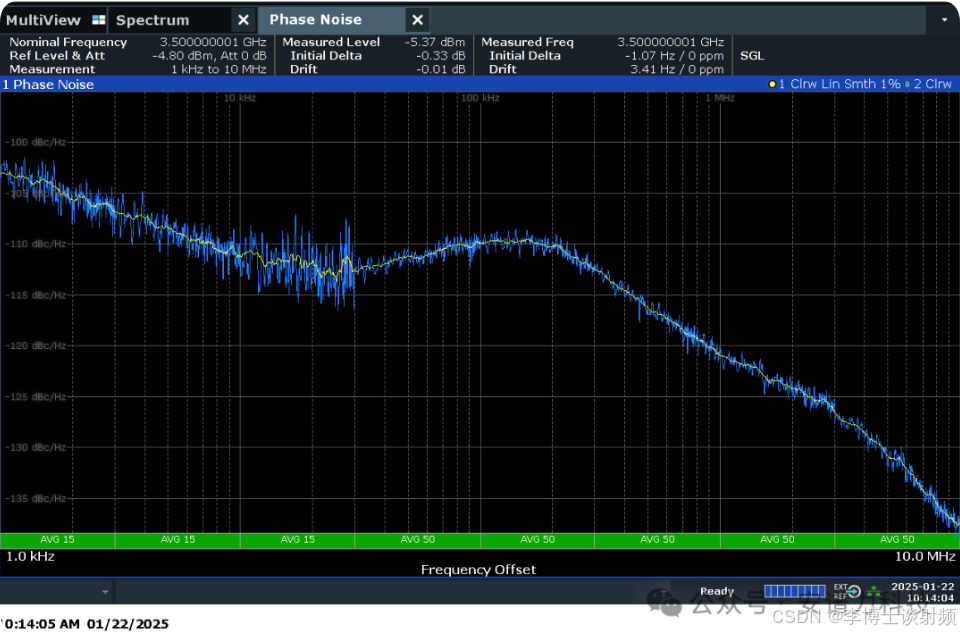

3.5GHz输出相噪-110dBc/Hz@10kHz：

2.5 宽带信号

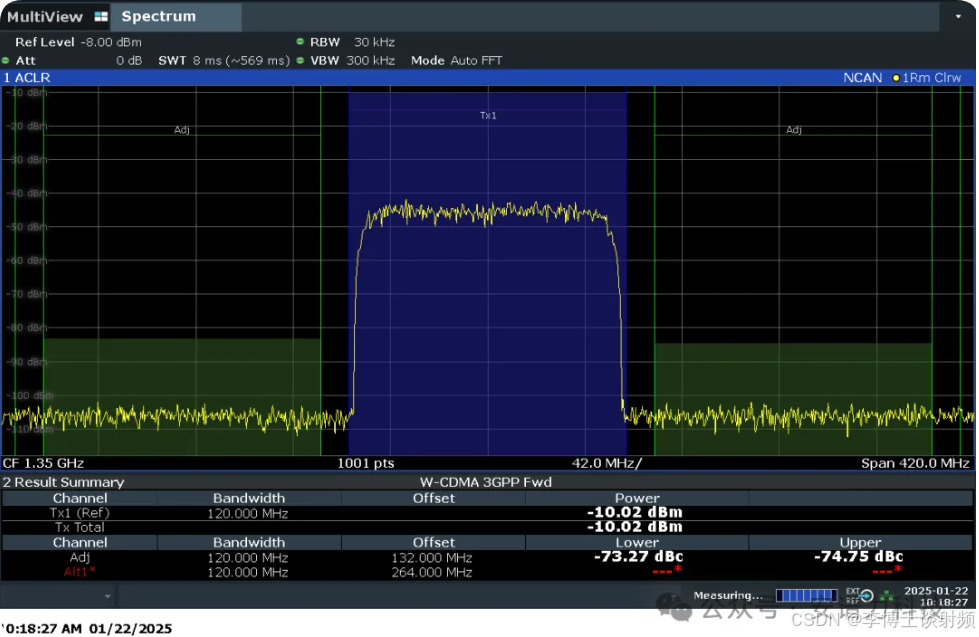

120MHz@1.35GHz CF：带内增益波动≤2dB；ACPR≤-73dBc

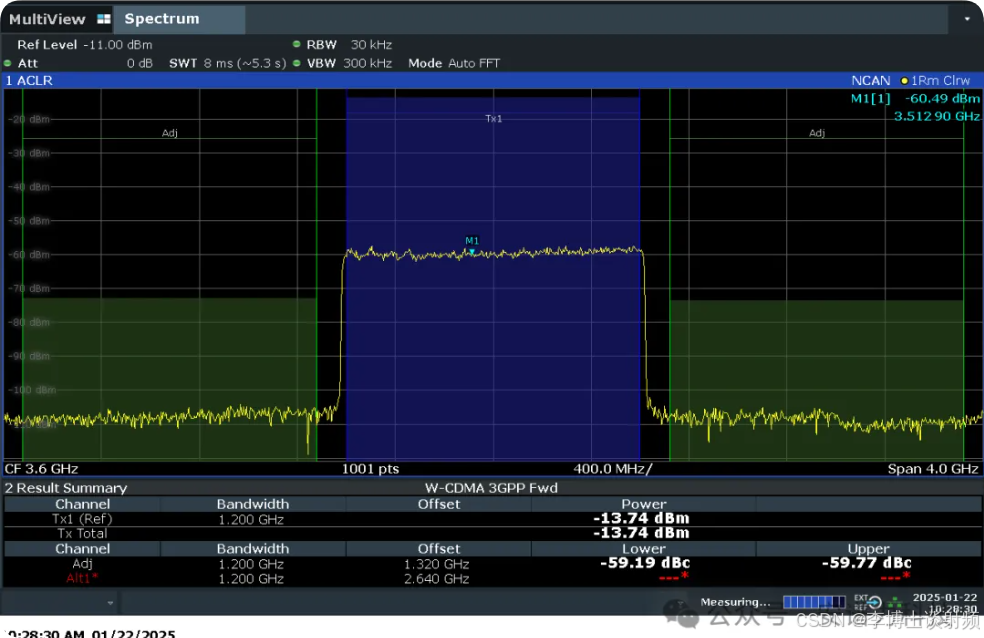

1200MHz@3.6GHz CF；带内增益波动≤3dB，ACPR≤-59dBc
