PFC双闭环控制逻辑讲解

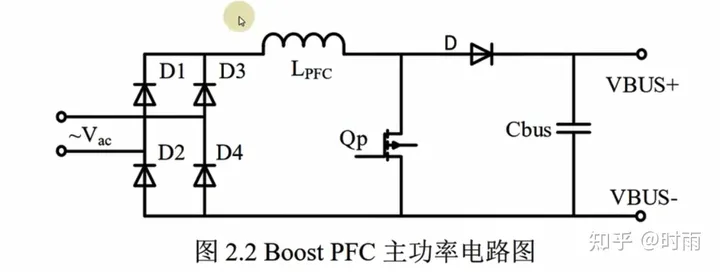

下图是BoostPFC功率电路图

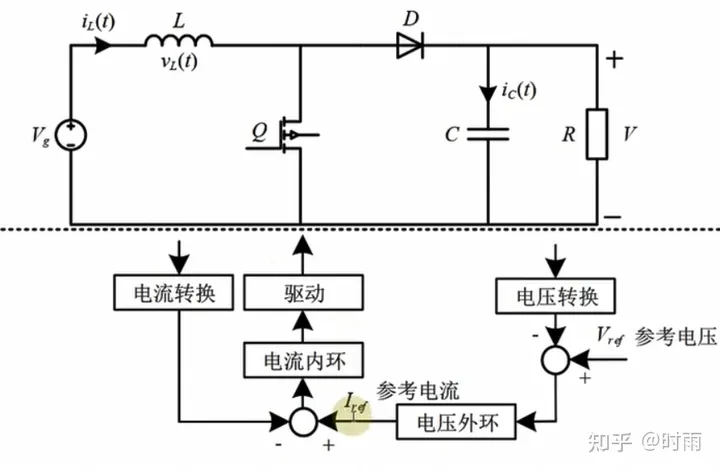

Boost电路和BoostPFC电路区别：
- Boost电路只要求控制输出电压，而PFC电路不仅要控制输出电压达到一定值，还要控制输入电流达到跟电网电压同相位。
- Boost电路电感电流是一个恒定的直流，PFC电路电感电流控制的是一个馒头波电流（整流后的那种馒头波）
PFC控制逻辑

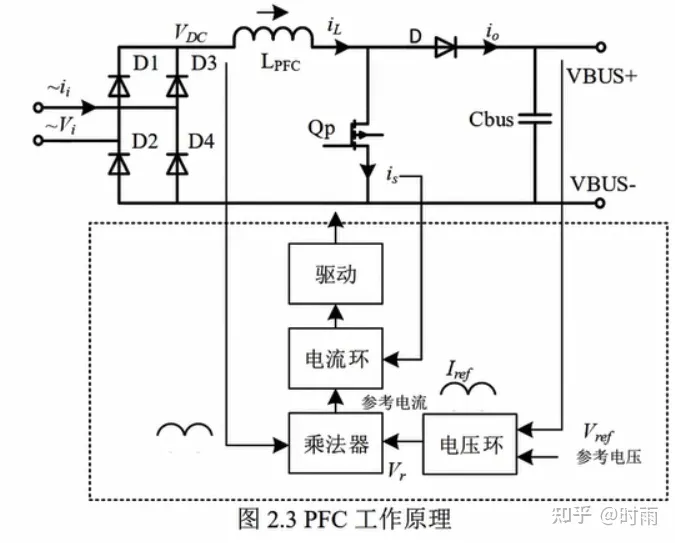

假如现在输出端vbus电压没有达到我们想要的380V，那就产生一个误差量，在电压环作用下Vr上升，再乘一个相位信号（也就是这个馒头波） ，后在电流环作用下，电感电流上升，让vbus也提高，直到达到380V。唯一与Boost电路不同的是电感电流不是一个恒定直流，因为保持了和馒头波同相位，相当于波形平均值上升，波形就跟之前的不一样。

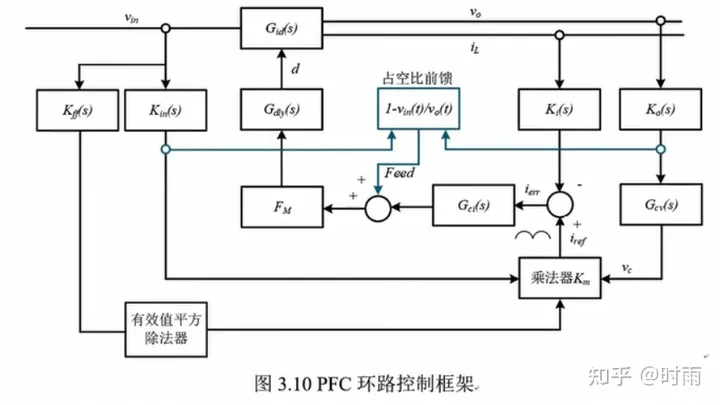

上面Gid是PFC电路，Kos是转换成dsp可以接收到的电压信号（模数转换），Gcvs是一个电压环。电压环输出vc乘Km（相位信号），得到参考电流Iref。Kis采样后传入Geis电流环，占空比前馈是馒头波的倒数，Fm是过电流环和占空比后的最终的占空比，过dsp方波，形成一个PWM方波给PFC电路Gid。加除法器是为了增加对输入的响应。
