AutoCAD中实现多个单行文字水平对齐（利用LISP）

1.需求

将杂乱无章的单行文字对象水平对齐，即X坐标相同，Y、Z坐标不变。其中，文字的对正方式方式限于左对正、居中对正、右对正。

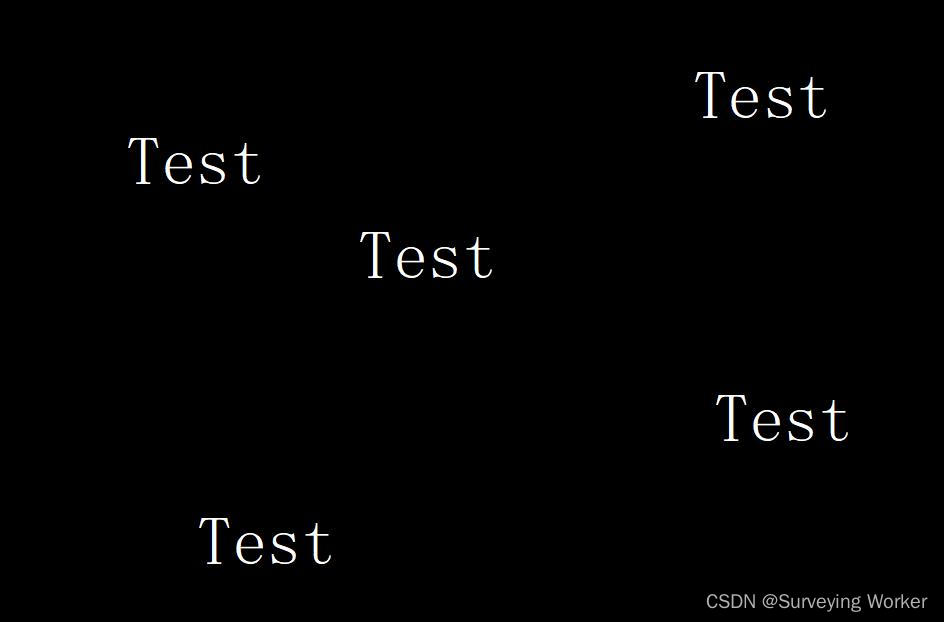

图1 对齐前

图2 对齐后

2.思路

通过修改文字对象DXF组码中有关文字对正方式及定位点的内容实现预期目的。

• 与文字水平对正有关的组码是72：0=左对正（默认值），1=居中对正，2=右对正。
• 与文字定位坐标有关的组码有两个：10=第一对齐点，11=第二对齐点。
• 组码72的值为0（左对正）时，第一对齐点有效，第二对齐点无意义；组码72的值非0（非左对正）时，第二对齐点有效，第一对齐点的值将根据第二对齐点和文字字符串的长度计算得到。

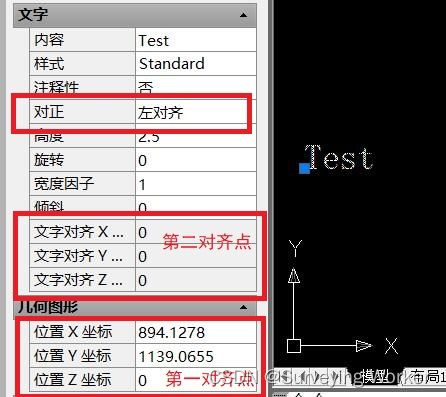

图3 对正方式为“左对齐”时

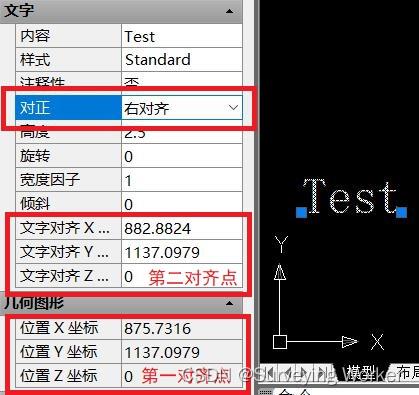

图4 对正方式为“右对齐”时

3.流程图

4.代码

(defun c:spdq
	(/
		i
     	ssText
     	ssNameI
		entI
		alignKw
		alignCur
		alignNew
		ptCur
     	ptNewX
		ptNew
	)

	(setvar "cmdecho" 0)
	(setvar "osmode" 0)

	;;;建立单行文字选择集(ssText)
	(if
		(not (setq ssText (ssget (list (cons 0 "text")))))
		(exit)
	)

	;;;指定点位，设置对齐位置的横坐标（ptNewX）
	(if
		(not (setq ptNewX (getpoint "\n指定一点,用于确定对齐位置的横坐标:")))
		(exit)
	)
	(setq ptNewX (car ptNewX))

	;;;设置文字的对正方式(alignNew)
	(initget 1 "L M R")
	(if
		(not (setq alignKw (getkword "\n左对正[L]/居中对正[M]/右对正[R]:")))
		(exit)
	)
	(setq alignKw
		(cond
			((= alignKw "L") 0)
			((= alignkw "M") 1)
			((= alignKw "R") 2)
		)
	)

	;;;建立循环，逐一处理单行文字
	(setq i 0)
	(repeat (sslength ssText)
		(setq ssNameI (ssname ssText i))
		(setq entI (entget ssNameI))

		;;;获取当前对正方式(alignCur)
		(setq alignCur (assoc 72 entI))
		(setq alignCur (cdr alignCur))

		;;;如果当前为“左对正”，取第一对齐点；如果当前非“左对齐”，取第二对齐点
		(setq ptCur
			(cond
				((= alignCur 0) (assoc 10 entI))
				((/= alignCur 0) (assoc 11 entI))
			)
		)

		;;;与ptNewX组成新定位点（ptNew）
		(setq ptNew (cdr ptCur))
		(setq ptNew (cdr ptNew))
		(setq ptNew (cons ptNewX ptNew))

		;;;更新对正方式
		(setq alignNew (cons 72 alignKw))
		(setq entI (subst alignNew (cons 72 alignCur) entI))
		(entmod entI)
		(entupd ssnameI)

		;;;更新对齐点坐标
		(if
			(= alignKw 0)
			(progn
				(setq ptCur (assoc 10 entI))
				(setq ptNew (cons 10 ptNew))
				(setq entI (subst ptNew ptCur entI))
				(entmod entI)
				(entupd ssNameI)
			)
		)
		(if
			(/= alignKw 0)
			(progn
				(setq ptCur (assoc 11 entI))
				(setq ptNew (cons 11 ptNew))
				(setq entI (subst ptNew ptCur entI))
				(entmod entI)
				(entupd ssNameI)
			)
		)
		(setq i (+ i 1))
	)
	(setvar "cmdecho" 1)
)
