CAD对齐的两种方式、AUTOCAD——修改坐标轴方向

在CAD梦想画图软件中有另种可以将对象对齐的方式，我们一起来看一下怎么操作。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.如下图所示我们需要将上下两个对象跟中间水平的直线对齐：

目标对象

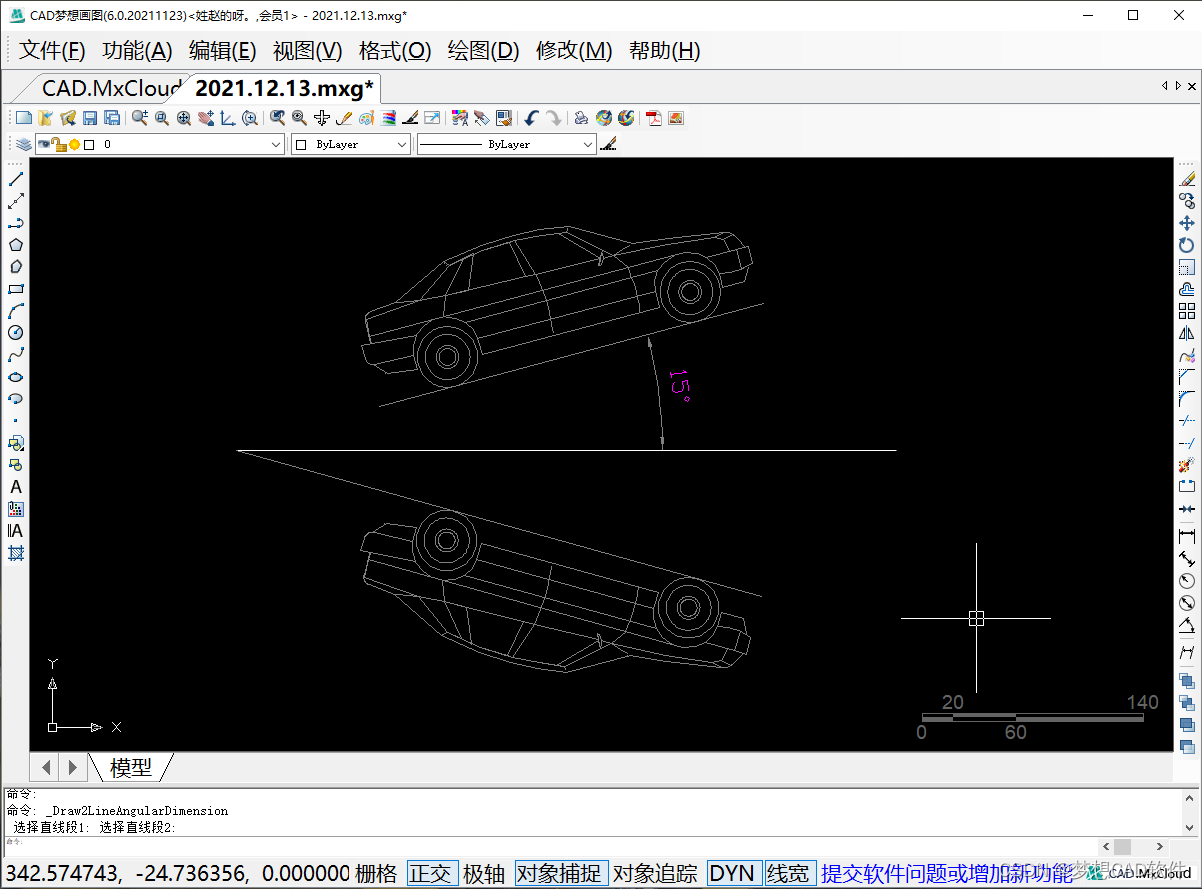

2.我们首先来操作上面的这个对象，用角度标注命令将它与直线之间的角度标注出来，如下图所示：

标注尺寸

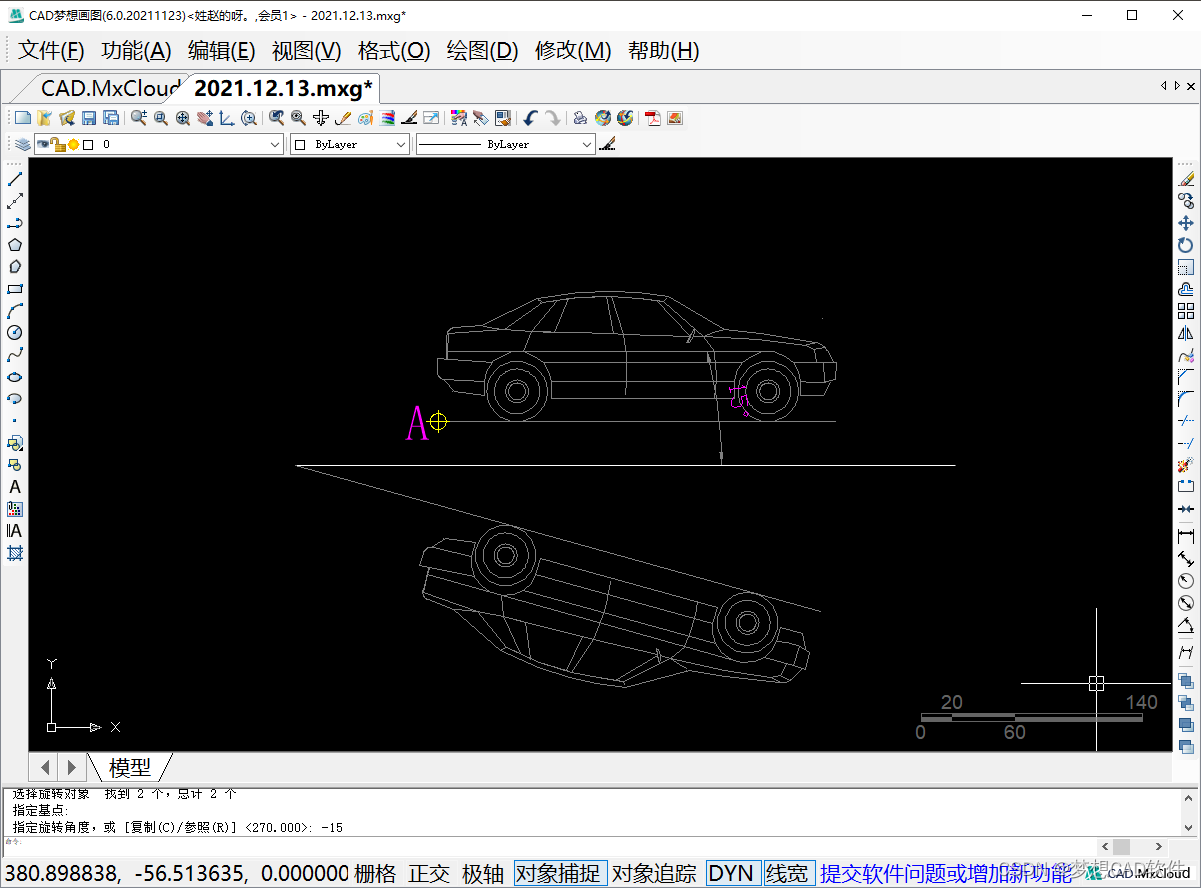

3.标注完成之后我们选中对象以A点为旋转基点，旋转的角度为-15°，如下图所示：

旋转角度

4.旋转完成之后的对象就跟直线是对齐的了，如下图所示：

上方对象完成对齐

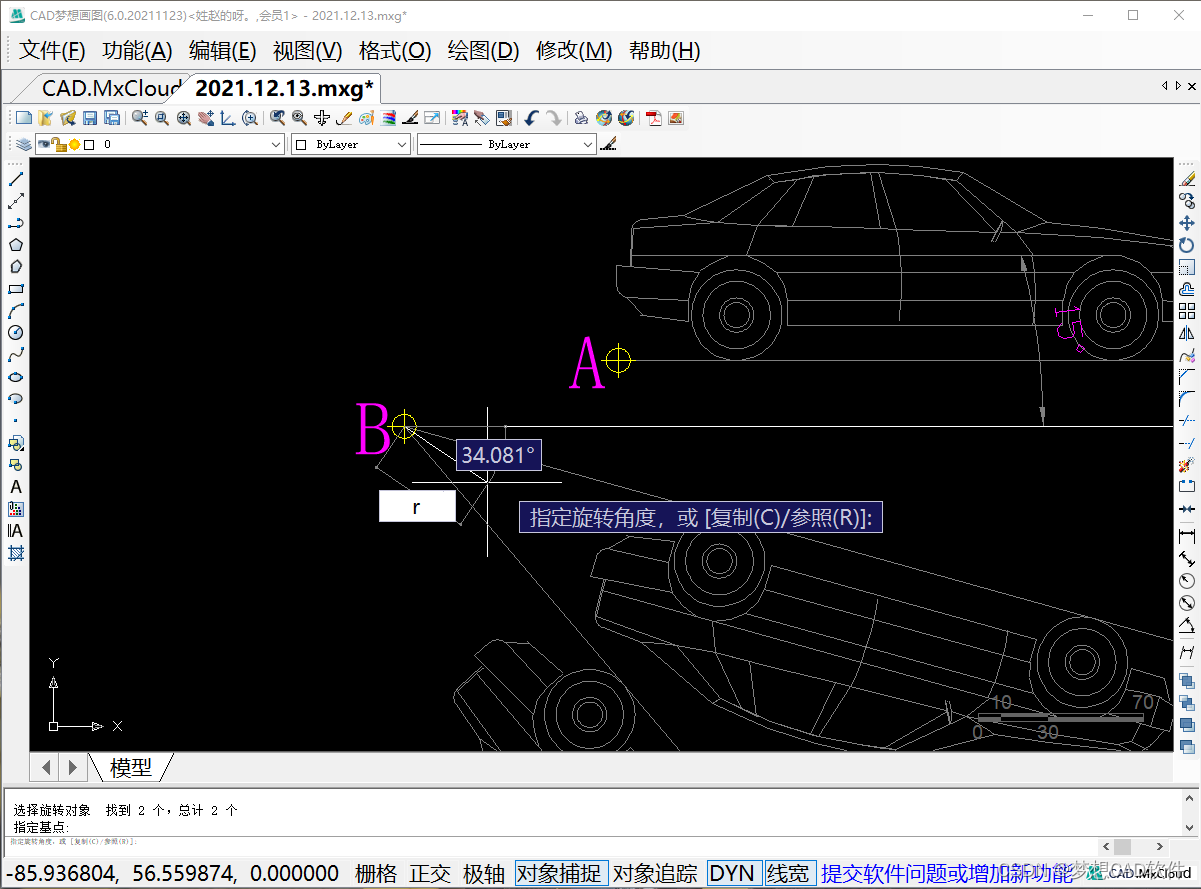

5.下面的对象我们直接输入旋转命令，指定B 点为基点，然后输入参照（r）命令，如下图所示：

输入命令
