写在前面

        应用于电力电子领域中的锁相环主要目的是为了让光伏逆变产生的交流电压幅值与相位和电网电压相同，若不相同则会产生很大的电压相量差。可能会损坏设备，污染电网。

锁相环设计

        总体的思路是：通过先出先进的延时模块，得到一组正交信号，正交的正弦信号经过简单的数学公式计算就得到了正弦信号的角频率，角频率对时间积分就可以得到相位了，有了相位就可以得到一组干净的正交信号。

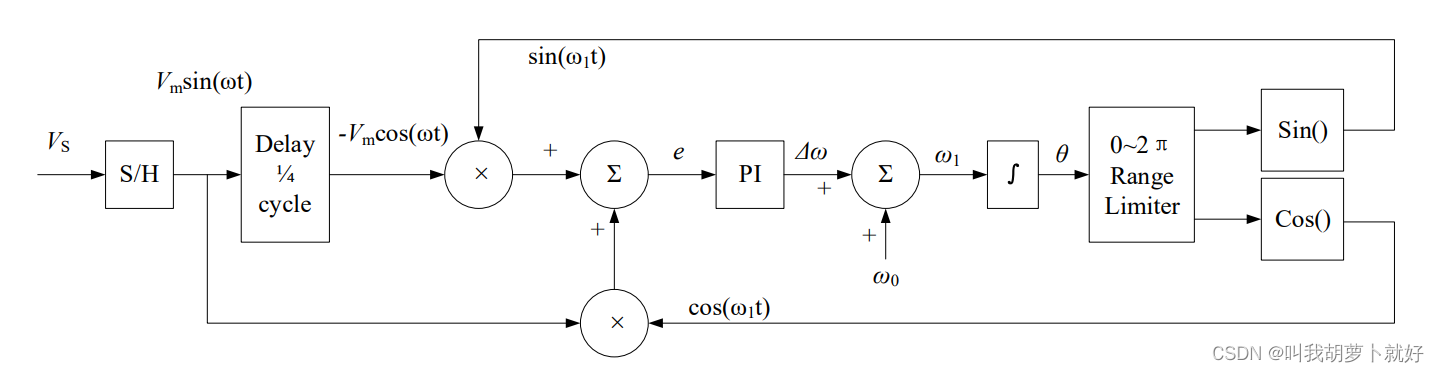

        流程图如下所示

        偏差信号

\huge e=V_{m}\left\{\sin (\omega t) \cos \left(\omega_{1} t\right)-\cos (\omega t) \sin \left(\omega_{1} t\right)\right\}

利用三角函数的计算公式就可以得到
