Verilator+gtkwave

一、官网介绍

1.官网：

Veripool

2.介绍：

• Verilator：最快的 Verilog/SystemVerilog 模拟器
•  执行 lint 代码质量检查
• 接受可合成的 Verilog 或 SystemVerilog
• 编译成多线程 C + + 或 SystemC
• 创建 XML 用于自己的工具的前端

3.What Verilator Does

• 使用类似于 GCC 或 Synopsys 的 VCS 的参数调用 Verilator。它通过读取指定的 Verilog 或 SystemVerilog 代码，执行 lint 检查，并有选择地插入断言检查和覆盖率分析点来“ Verilog”指定的 Verilog 或 SystemVerilog 代码。它输出单线程或多线程.cpp 和.h 文件，“ Verilated”代码。
• 用户写一个小小的 c + +/SystemC 包装文件，它实例化用户顶级模块的“ Verilated”模型。这些 c + +/SystemC 文件然后由 c + + 编译器(gcc/clang/MSVC + +)编译。生成的可执行文件执行设计仿真。Verilator 还支持将其生成的库链接到其他模拟器(可选加密)。
• 如果你期待 NC-Verilog、 VCS 或另一个商业 Verilog 模拟器的全功能替代品，或者如果你正在寻找一个行为 Verilog 模拟器，比如一个快速类项目(我们推荐 Icarus Verilog) ，那么 veriator 可能不是最佳选择然而，如果您正在寻找将 SystemVerilog 迁移到 c + + 或 SystemC 的路径，或者您的团队仅仅编写一点 c + + 代码就已经很舒服了，Verilator 就是您的工具。

4.查阅资料

在线手册:Verilator User’s Guide — Verilator 4.223 documentation

5.工作流程

通常情况下，Verilator的工作流程如下所示：

• 首先Verilator将读取特定的HDL文件并检查其代码，同时还可以选择支持检查覆盖率和debug波形的生成。然后将源文件编译成源代码级的多线程(source level multithreaded) C++或SystemC模型。其输出的模型会以.cpp和.h文件存在。这个阶段的过程叫做"to Varilate"，输出的文件叫做"Verilated Model"。
• 为了能够完成仿真，Verilator需要一个用户自行编写的C++ wrapper，这个wrapper与传统的Verilog Testbench 功能类似，主要是为了连接顶层模块，并给予相应的激励。
• 在C++ 编译器的工作下，所有的之前生成的文件（C++ wrapper以及Verilated Model）以及库文件（Verilator提供的runtime library或者SystemC库文件）会被一同合并成一个可执行文件。
• 执行生成的可执行文件，就可以开始实际的仿真，此时成为"simulation runtime"
• 最后如果在编译阶段将特定的编译选项打开，可执行文件也会生成波形和覆盖率等信息。

二、安装verilator

安装步骤在官网链接

操作系统：Ubuntu 21.04

# Prerequisites:
#sudo apt-get install git perl python3 make autoconf g++ flex bison ccache
#sudo apt-get install libgoogle-perftools-dev numactl perl-doc
#sudo apt-get install libfl2  # Ubuntu only (ignore if gives error)
#sudo apt-get install libfl-dev  # Ubuntu only (ignore if gives error)
#sudo apt-get install zlibc zlib1g zlib1g-dev  # Ubuntu only (ignore if gives error)

git clone https://github.com/verilator/verilator   # Only first time

# Every time you need to build:
unsetenv VERILATOR_ROOT  # For csh; ignore error if on bash
unset VERILATOR_ROOT  # For bash
cd verilator
git pull         # Make sure git repository is up-to-date
git tag          # See what versions exist
#git checkout master      # Use development branch (e.g. recent bug fixes)
#git checkout stable      # Use most recent stable release
#git checkout v{version}  # Switch to specified release version

autoconf         # Create ./configure script
./configure      # Configure and create Makefile
make -j `nproc`  # Build Verilator itself (if error, try just 'make')
sudo make install

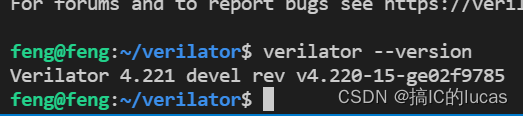

最后键入：verilator --version

出现下图，说明搭建成功。

三、运行官方demo

demo链接：C++ example

按照手册做就好。改动一个地方

cd verilator
git pull        # Make sure we're up-to-date
git tag         # See what versions exist
#git checkout master      # Use development branch (e.g. recent bug fix)
#git checkout stable      # Use most recent release
git checkout v4.210  # Switch to specified release version

这里有一个：cat和<<的配合使用

官方给的demo：

our.v

module our;
initial begin
    $display("Hello World");
    $finish;
end
endmodule

sim_main.cpp---------testbench

#include "Vour.h"
#include "verilated.h"
int main(int argc, char** argv, char** env)
{
	VerilatedContext* contextp = new VerilatedContext;
	contextp->commandArgs(argc, argv);
	Vour* top = new Vour{contextp};

    while (!contextp->gotFinish())
    {
        top->eval();
    }
	delete top;
	delete contextp;
    return 0;
}

执行：

verilator -Wall --cc --exe --build sim_main.cpp our.v

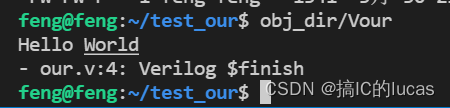

当出现这个，说明官方demo跑通了。

四、gtkwave使用

1.安装gtkwave

sudo apt-get install gtkwave
#gtkwave --version

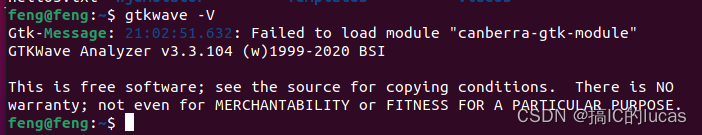

 如果出现下面报错：缺少canberra-gtk-module，apt安装即可

2.示例

以双控开关为例：

top.v

module top(
  input a,
  input b,
  output f
);
  assign f = a ^ b;
endmodule

 top_main.cpp

#include <stdio.h>
#include <stdlib.h>
#include <assert.h>

#include "Vtop.h"  // create `top.v`,so use `Vtop.h`
#include "verilated.h"

#include "verilated_vcd_c.h" //可选，如果要导出vcd则需要加上

int main(int argc, char** argv, char** env) {

  VerilatedContext* contextp = new VerilatedContext;
  contextp->commandArgs(argc, argv);
  Vtop* top = new Vtop{contextp};


  VerilatedVcdC* tfp = new VerilatedVcdC; //初始化VCD对象指针
  contextp->traceEverOn(true); //打开追踪功能
  top->trace(tfp, 0); //
  tfp->open("wave.vcd"); //设置输出的文件wave.vcd


  while (!contextp->gotFinish()) {
    int a = rand() & 1;
    int b = rand() & 1;
    top->a = a;
    top->b = b;
    top->eval();
    printf("a = %d, b = %d, f = %d\n", a, b, top->f);

    tfp->dump(contextp->time()); //dump wave
    contextp->timeInc(1); //推动仿真时间

    assert(top->f == a ^ b);
  }
  delete top;
  tfp->close();
  delete contextp;
  return 0;
}

verilator -Wall top.v top_main.cpp --cc --trace --exe --build
#增加了--trace 是为了显示波形的
./obj_dir/Vtop   //必须执行这个，才会出现.vcd文件

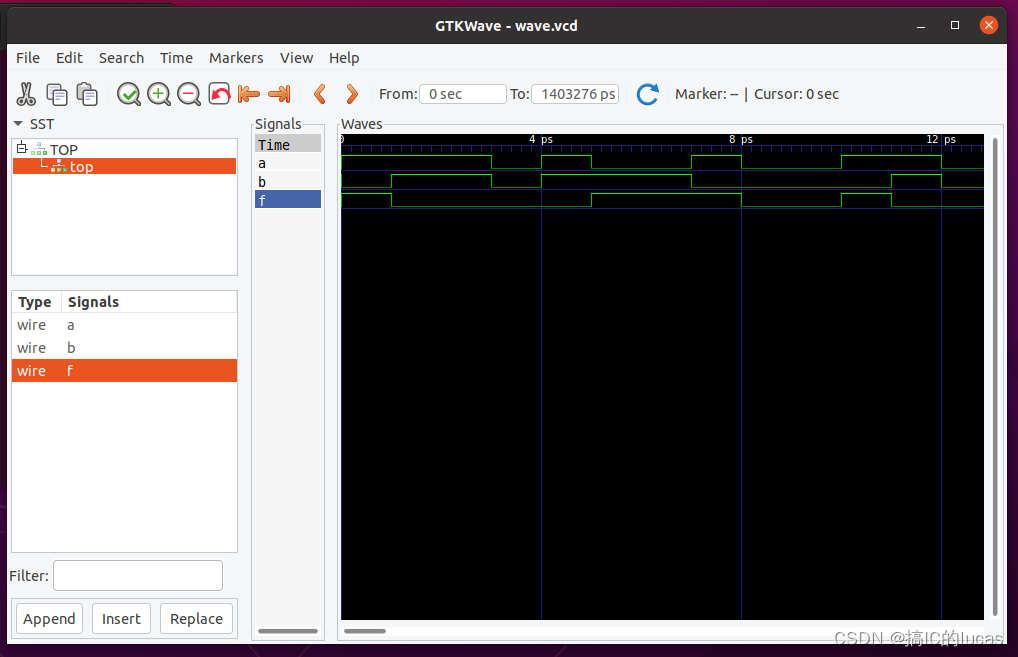

gtkwave wave.vcd //如果报错缺少canberra-gtk-module，apt安装即可
