OrCAD Capture出现ERROR(ORCAP-36004)的解决方法

软件是Cadence 16.5。OrCAD Capture CIS。

（我绘制的是HI3518EV200的原理图）

错误提示：

ERROR(ORCAP-36004): Conflicting values of part name found on different sections of "U*".
Conflicting values: *
Property values of "Device","PCB FootPrint", "Class" and "Value" should be identical
 on all sections of the part.

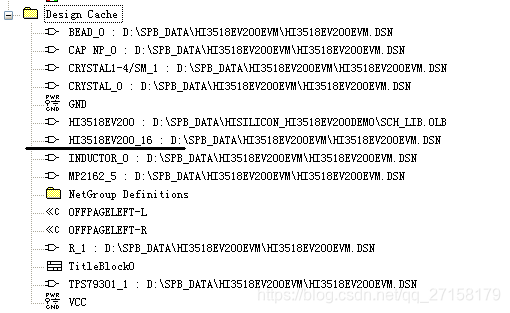

出现的原因：在原理图库中绘制了一个带有多个part的封装（HI3518EV200），但未设置PCB Footprint。在dsn空间的一个原理图内，通过Edit Part修改改器件的PCB Footprint时候，会因为dsn空间内的元器件封装与sch_lib.olb元件库的封装不同，导致会把修改后的封装保存到dsn空间内的Design Cache，并将名字修改为HI3518EV200_x。

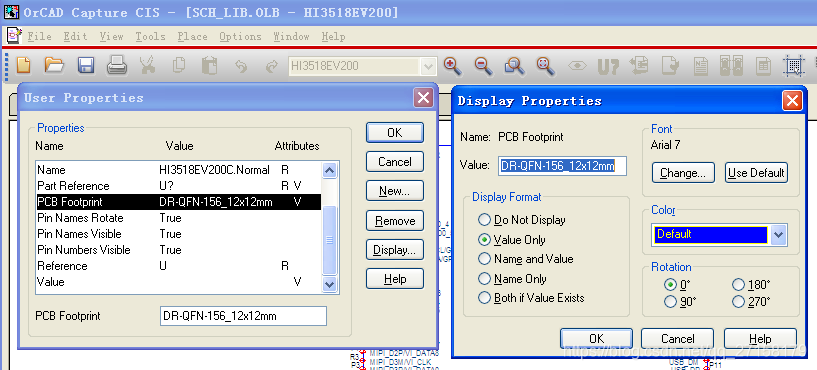

解决方法：记得在olb元件库内，增加HI3518EV200 的属性PCB Footprint。如果HI3518分为3part，那么这里每个part都需要进行同样的操作，设置PCB Footprint，并将其显示。

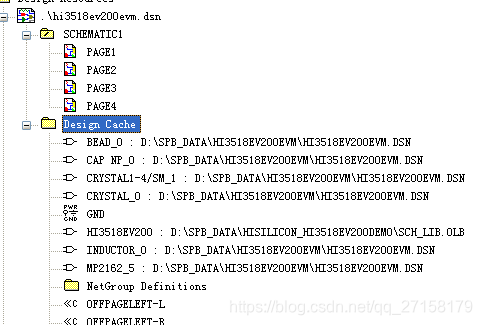

而后，右键选择Design Cache->Cleanup Cache。清除好Design Cache内的HI3518EV200，重新导入原理图库的新封装。

在不Edit Part的情况下，修改<PCB Footprint>内容为PCB封装（DR-QFN-156_12x12mm）。





小结：出现这种错误的原因是dsn空间内某一个封装的不同part具有不同的参数（我的情况是在编辑原理图时修改某一个元件part，会自动将其part保存到Design Cache，导致该dsn空间内一个元件的不同part有不同的名字name）。解决方法是将design cache内的出问题的元件（HI3518EV200）的副本（HI3518EV200_<数字>）删除掉即可。
