背景

强化学习（RL）对大模型复杂推理能力提升有关键作用，然而，RL 复杂的计算流程以及现有系统局限性，也给训练和部署带来了挑战。VeRL(https://github.com/volcengine/verl)是字节跳动seed团队和香港大学开发的强化学习仓库。该框架采用混合编程模型，融合单控制器（Single-Controller）的灵活性和多控制器（Multi-Controller）的高效性，可更好实现和执行多种RL算法，显著提升训练吞吐量，降低开发和维护复杂度。

本文会先简单介绍VeRL框架涉及的一些概念，并且简单阅读整理VeRL框架的一些核心算法逻辑，以方便开发者对该框架加深了解。除了VeRL以外，还有OpenRLHF(https://github.com/OpenRLHF/OpenRLHF)等非常优秀的国产开源训练框架，设计理念都非常简洁，且各有一些独特的优势。

相关资料

• VeRL框架的论文（HybridFlow）：https://arxiv.org/pdf/2409.19256

  • 论文解读：https://zhuanlan.zhihu.com/p/24682036412

• VeRL框架的官方解读：https://mp.weixin.qq.com/s/JYQQs2vqnhRz82rtDI-1OQ

  • 仓库地址：https://github.com/volcengine/verl

• Docs：Welcome to verl’s documentation! (https://verl.readthedocs.io/en/)

• 知乎上的一些阅读笔记：

  • https://zhuanlan.zhihu.com/p/26833089345

  • https://zhuanlan.zhihu.com/p/25763072556

核心概念

尽可能用通俗的话解释一下和本文相关的一些概念：

General Concepts

RL：RL即强化学习，最近因为o1/r1的缘故，是大模型领域的当红技术。VeRL就是一个主要面向RL的训练框架。个人（从NLP的视角）觉得RL和传统的SFT技术有几点不同：

• 1）引入了惩罚信号。众所周知，SFT只是模仿学习正例。而RL不仅对好的样本奖励，也要对坏的样本惩罚。无论是简单的策略梯度，还是GRPO、Reinforce、PPO这些算法，原理都是一致的，本质上只是在设计不同的奖励/惩罚的粒度（token/macro action/seq等等）和力度（需不需要引入baseline，要不要考虑KL限制，要不要clip等等）。

• 2）允许使用当前模型在线产出的样本训练自身。SFT一般学习的都是人工标注或者其他模型生成的样本（即蒸馏）。而RL允许当前模型实时采样样本，并依据这些样本训练自身。

  • online强调当前策略模型是否能和环境进行交互（比如遇到新的一批数学题目，是否可以做完后实时拿到正确与否的信号），在一些其他场景（如GUI Agent，自动驾驶），允许online需要搭建复杂的simulator；

  • on-policy强调当前的RL训练数据一定是最新的策略模型实时生成的，在一些时候，会预先采样生成大量的经验数据，然后分mini批次更新，在这种场景下，除了第一个mini-batch是on-policy的，后面的其实是off-policy的；

  • 所以目前大家用的GRPO/Reinforce/PPO这些一定是online的，但不一定是on-policy（主要看mini-batch num是否大于1）；

  • 其实从这个角度来看，RS技术更像是RL，只不过没有惩罚信号（也可以引入负例进一步做DPO）；

  • Rejection Sampling技术也是自己采样训练自己，为什么一般用在SFT阶段？

  • on-policy vs. online：

Ray：Ray 是一个分布式计算框架，现在流行的RL框架如VeRL和OpenRLHF都依托Ray管理RL中复杂的Roles（比如PPO需要四个模型）和分配资源。以下是一些核心的概念：

• Ray Actor：有状态的远程计算任务，一般是被ray.remote装饰器装饰的Python类，运行时是一个进程（和PPO等Actor-Critic算法的Actor不要混淆了）；

• Ray Task：无状态的远程计算任务，一般是被ray.remote装饰器装饰的Python函数，创建的局部变量仅在当前可见，对于任务的提交者不可见，因此可以视作无状态；

• 资源管理：Ray可以自动管理CPU、GPU、Mem等资源的分配（通过ray.remote装饰器或者启动的options参数可以指定指定的ray actor所需的计算资源），并且还可以设计资源组（placement group），将不同的ray actor指定放置在相同或者不同的资源位置（bundle）；

  • 通过使用ray，verl可以方便地实现各种角色、各种并行策略的资源分配，并且实现hybrid engine等colocate策略；

• 异步执行：ray的计算是异步的，一般执行一个ray的计算任务后，ray会立刻返回任务的执行句柄Object reference，用户的代码不会阻塞，可以自行使用ray.get/ray.wait进行阻塞式/轮询式的结果获取；

  • PS: 在RL训练中引入异步的概念，可以方便actor/critic/generator/rm之间互相overlap掉一些处理时间（比如actor在更新上一个batch的时候，generator已经可以生成下一个batch了）。由于o1-liked rl的主要时间卡点在rollout位置，因此将rollout 更好地aynsc化（例如充分利用线上serving集群的夜晚空闲时间）是未来 rl infra优化的方向之一；

并行策略：

• 3D并行：目前的LLM训练（如megatron-lm）和推理引擎（vllm, sglang）都支持了各种并行策略，以加大训推吞吐和减少显存占用，包括：数据并行（DP）、张量并行（TP，层内部切分并行）、流水线并行（PP，层间串行执行） 等；

  • VeRL的新版本也支持了基于ulysess的序列并行（SP，在序列长度的维度切分并行，对长文RL训练很有必要）；

  • 不同角色在不同阶段的3D并行策略可能会灵活变化，因此VeRL的hybrid engind为做了很多优化，如零冗余的模型参数re-sharding；

• FSDP：是meta提出的，和megatron不同的另一套distributed training framework。核心思想非常直观，将模型参数(权重、优化器状态等)在所有GPU之间分片存储，计算时，仅当某个GPU需要其他GPU上的参数时才进行通信，并且还进行了计算通信重叠的优化；

  • verl同时支持和适配两套训练引擎，即FSDP和Megatron，前者逻辑清晰，且方便支持新的模型结构，research友好；而后者对超大规模（如100B以上）的模型训练更友好，并且参数resharding的开销更小，工程友好；

VeRL-related Concepts

Hybrid Flow：RL的训练逻辑和Pretrain/SFT不一样，涉及到多个模型之间的交互和协作。VeRL将LLM RL训练逻辑的dataflow建模成一个两层的hybrid flow问题，进行了解耦，包括：

• 控制流：位于high-level，描述了多个模型角色之间的交互逻辑，如actor make experience结束后，Critic、RM、reference开始计算分数，完成后计算GAE和相应loss；

• 计算流：位于low-level，描述了单个模型角色内部的计算流程（如前向反向传播、优化器更新、自回归生成等），管理模型的训练和推理具体过程；

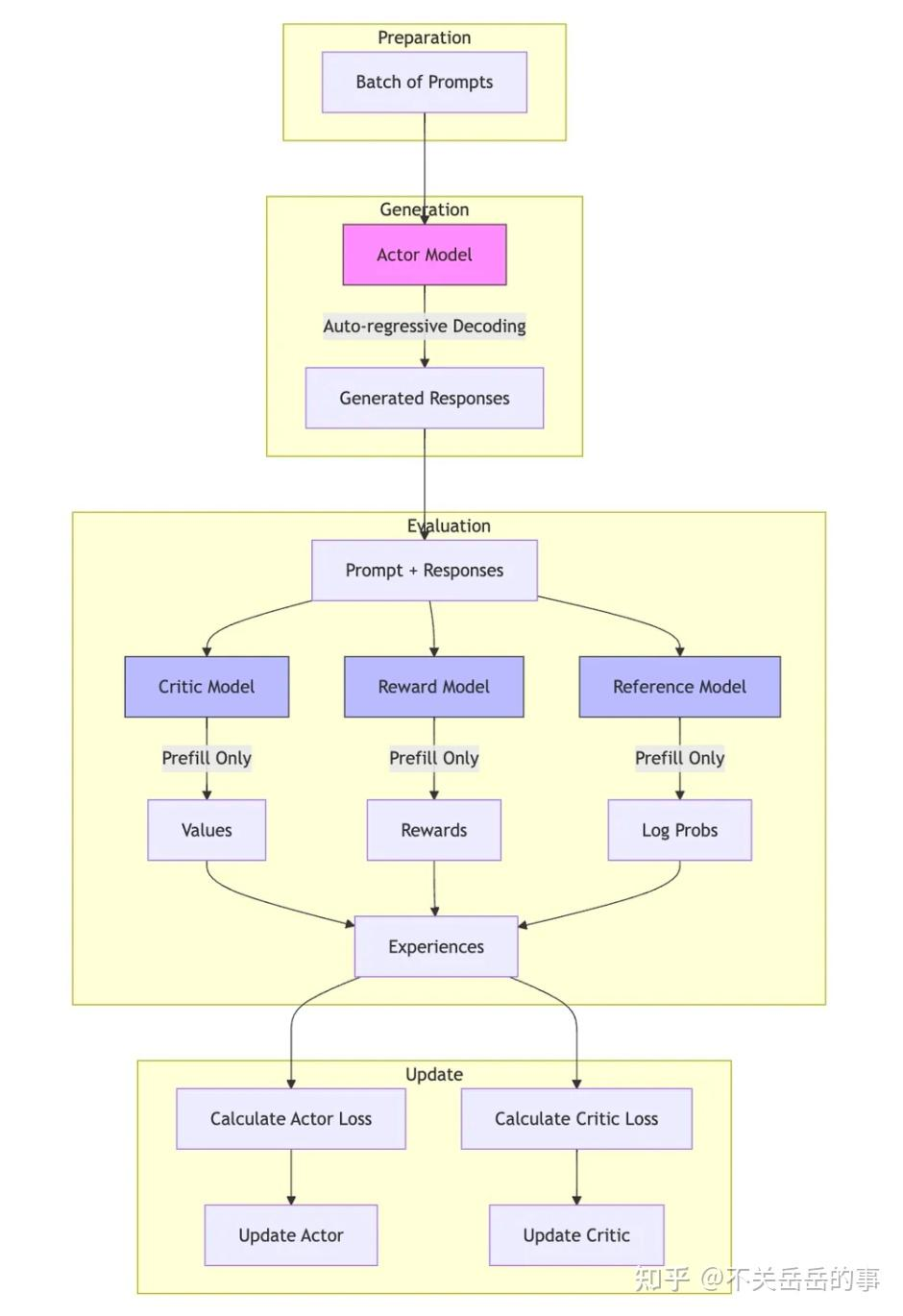

经典RL算法PPO的dataflow示意图

Single controller vs. Multiple controller: 单控制器和多控制器是两种不同的设计模式；

• Single controller：单控制器模式使用一个中央控制器来统一管理所有子模块。

  • 优点：架构清晰，容易理解，所有逻辑集中在一处，便于维护和管理；

  • ⭐️NOTE：VeRL通过single controller pattern来实现前述的RL算法的控制流，这就非常方便新算法的开发和实现（利好算法同学），比如笔者之前曾在全局multi-controller的框架上设计&改动过一些新算法（如agent的multi-turn rl），经常会遇到各种nccl集合通信hang住的问题，以及一点细微的改动需要在多个角色之间同步，非常折磨人；

• Multi-controller：将控制逻辑分散到多个专门的控制器中，每个控制器负责处理特定的模块。

  • VeRL通过设计多层级的worker（RayWorkerGroup → WorkerDict → ModelWorker → ParallelWorker），实现计算流的multi-controller封装；

  • 优点：single controller，如果所有数据都需要经过中央控制器，可能通信开销过大，而multi controller缓解了这一问题；

  • 靠集合通信实现各个角色的同步控制（控制流），逻辑比较复杂且分散；

  • ⭐️NOTE：VeRL在计算流维度使用了multi-controller模式，避免了single controller实现计算流潜在的通信开销过高问题，目前主流的训练引擎（FSDP、Megatron）都是基于该设计模式，而主流的推理引擎（vLLM、sglang）也有适配该模式进一步减少通信开销的计划；

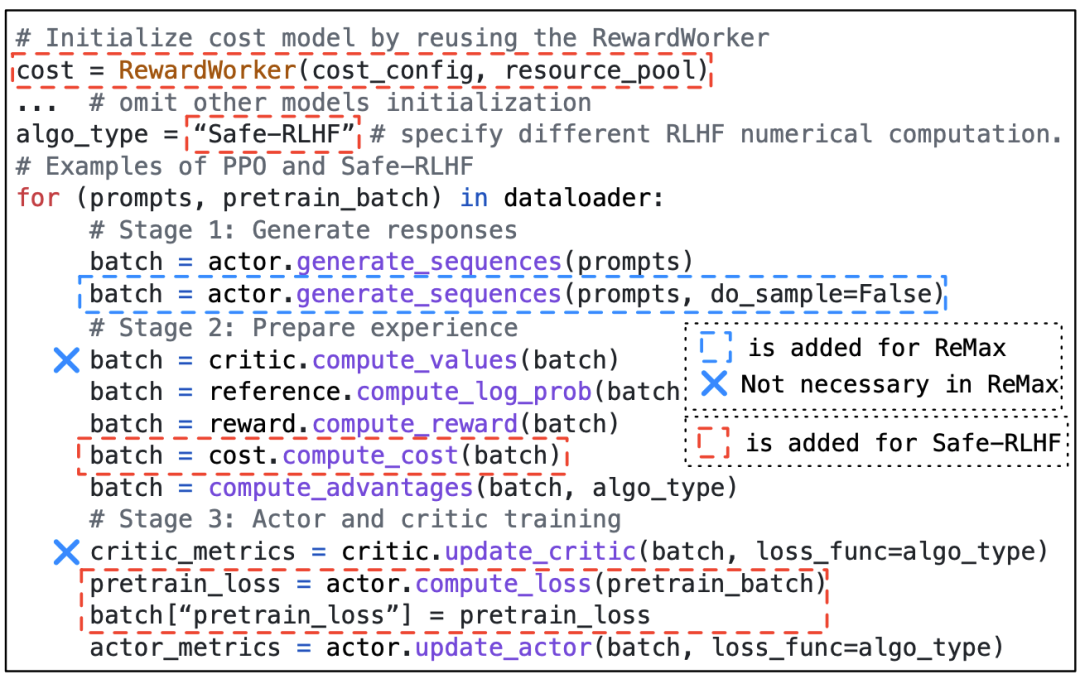

VeRL通过单控制器设计模式来实现RL算法的控制流，让修改&实现新的算法非常简单

Hybrid Engine：

• 训练引擎 vs. 推理引擎：顾名思义，训练引擎主要负责训练，推理引擎主要负责推理（废话），前者主要参与Actor、Critic的训练，后者主要参与Generator生成样本的过程。此外，一些仅涉及到前向传播的推理过程，一般也会使用训练引擎（Critic、RM、reference打分计算logits和score等），因为现代训练引擎的结果精度一般会比推理引擎更高（因为kernel fusion等底层因素）。

• 模型放置策略：

  • 常见分组：

  • 该方案是目前VeRL主要采用的方案；

  • Actor/Ref一组，Critic/RM一组，Generator单独；

  • Actor/Generator一组（因为二者的具体参数需要实时同步），其余单独放置；

  • 分开放置：所有角色放置在不同的设备上，可以异步overlap掉执行时间，但会有GPU资源在训练过程中空闲；

  • 分组放置：将角色分组，按组分配在同样的设备上，也可以overlap，且减少了GPU idle time；

  • 一起放置：所有角色放置在同样的设备上，GPU始终被占用，但是只能串行执行；

• VeRL的hybrid engine设计：

  • 仅在Micro DP Group All gather参数；

  • worker_dict：每张卡（driver）调度一个worker_dict，它是不同worker的一个分片，主要方便ray管理和角色切换，具体的函数实现是worker_dict内部承载的worker class实现的（各种ModelWorker、ParallelWorker）；

  • worker_group：当前colocate的角色所占据的所有设备的worker_dict共同组成的worker_group，在这一级别统一管理数据resharding、任务执行等分布式逻辑；

  • 通过实现resource pool，灵活支持各种模型放置策略，以colocate为主，将actor的训练和推理引擎放置在一起，动态切换角色；

  • 设计了worker_dict概念，实现了worker角色的灵活切换。这样，不同角色可以放置在相同的设备上，但是通过method的rebind进行转换，并通过reload和offload params来切换参数；

  • 由于模型在不同角色之间切换（例如从actor切换为generator），需要不同的参数切分逻辑，所以VeRL也设计了一套高效切换的策略，名为Zero redundancy model resharding，具体可以参考论文5.3节。

  • 此外，VeRL的3D hybrid engine也通过优化显著减少了参数resharding过程中的通信开销：

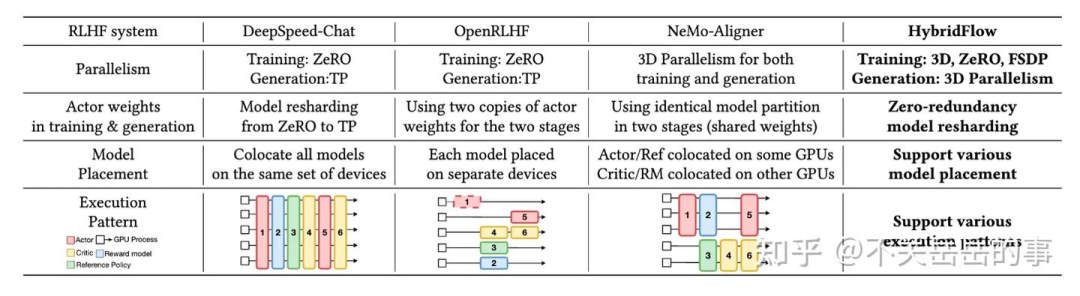

VeRL（hybrid flow）支持的训推并行策略、权重转换策略、模型放置和执行策略

数据传输协议：VeRL中的worker可以动态切换具体的角色（例如从actor切换为generator），为了适配不同角色和方法所需的数据划分细节（例如在dp维度切分数据、在3d维度切分数据等），VeRL设计了一套数据传输协议（Data Transfer Protocol），主要包括数据的分发（Dispatch）和收集（Collect），具体的细节如下所示：

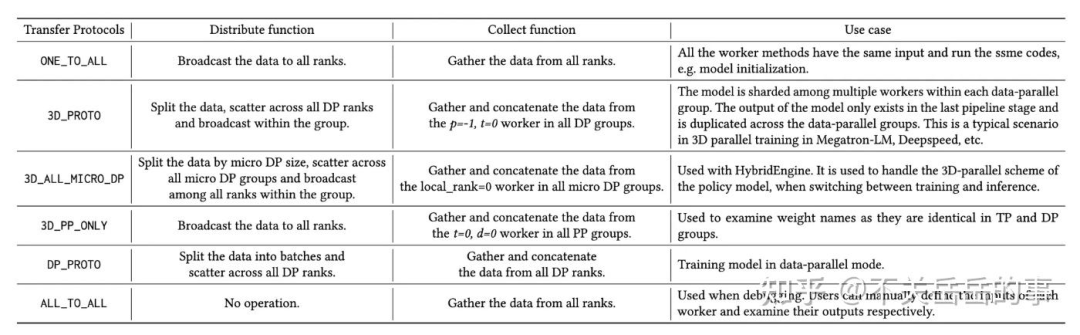

VeRL中实现的各种数据传输逻辑

VeRL将上述数据传输协议以及方法执行（execute，包括全部执行和rank0单独执行）协议，设计为Python的装饰器，通过定义decorator绑定给各个worker类的具体方法。这样在每个workergroup调用内部的workerdict时，便可以得知如何分发和收集数据。

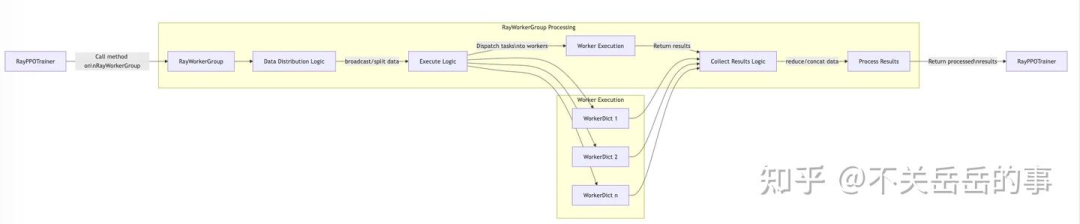

上图表述了VeRL训练的具体数据传输&执行流程：

1. RayPPOTrainer 向 RayWorkerGroup 发起方法调用；

2. 在 RayWorkerGroup 内部：

   1. 首先执行数据分发逻辑（dispatch protocol）

   2. 然后执行逻辑判断哪些 worker 需要运行任务（可能是所有 WorkerDicts 或仅 rank0）

   3. 带有数据的任务被分发给指定的 WorkerDicts（先是定义角色的ModelWorkerDict，然后是定义计算的ParallelWorkerDict）

3. 任务执行：

   1. 每个 WorkerDict 通过 Ray 远程执行接收其任务

   2. 完成任务后，结果返回给 RayWorkerGroup

4. 结果处理：

   1. 结果通过收集逻辑进行处理（collect protocol）

   2. 最终，处理后的结果返回给 RayPPOTrainer

主要代码阅读

代码结构

VeRL仓库的核心代码逻辑（verl：https://github.com/volcengine/verl/）树如下所示：

Project Root
├── models  # 模型定义
│   ├── llama
│   │   └── megatron
│   ├── registry.py
│   ├── transformers
│   │   ├── llama.py
│   │   ├── monkey_patch.py
│   │   └── qwen2.py
│   └── weight_loader_registry.py
├── protocol.py  # 数据协议
├── single_controller  # single controller的实现逻辑
│   ├── base
│   │   ├── decorator.py
│   │   ├── megatron
│   │   ├── register_center
│   │   ├── worker_group.py
│   │   └── worker.py
│   ├── ray
│   │   ├── base.py
│   │   └── megatron.py
│   └── version
│       └── version
├── third_party  # 第三方库，主要是vllm的定制化修改
│   └── vllm
├── trainer  # 训练器
│   ├── config
│   │   ├── evaluation.yaml
│   │   ├── generation.yaml
│   │   ├── ppo_megatron_trainer.yaml
│   │   ├── ppo_trainer.yaml
│   │   └── sft_trainer.yaml
│   ├── fsdp_sft_trainer.py
│   ├── main_eval.py
│   ├── main_generation.py
│   ├── main_ppo.py
│   ├── ppo
│   │   ├── core_algos.py
│   │   └── ray_trainer.py
│   └── runtime_env.yaml
├── utils  # 工具类
│   ├── config.py
│   ├── dataset
│   │   ├── rl_dataset.py
│   │   ├── rm_dataset.py
│   │   └── sft_dataset.py
│   ├── debug
│   │   ├── performance.py
│   │   └── trajectory_tracker.py
│   ├── distributed.py
│   ├── flops_counter.py
│   ├── fsdp_utils.py
│   ├── fs.py
│   ├── hdfs_io.py
│   ├── import_utils.py
│   ├── logger
│   │   └── aggregate_logger.py
│   ├── logging_utils.py
│   ├── megatron
│   │   ├── memory.py
│   │   ├── optimizer_config.py
│   │   ├── optimizer.py
│   │   ├── pipeline_parallel.py
│   │   ├── sequence_parallel.py
│   │   └── tensor_parallel.py
│   ├── megatron_utils.py
│   ├── memory_buffer.py
│   ├── model.py
│   ├── py_functional.py
│   ├── ray_utils.py
│   ├── rendezvous
│   │   └── ray_backend.py
│   ├── reward_score
│   ├── seqlen_balancing.py
│   ├── tokenizer.py
│   ├── torch_dtypes.py
│   ├── torch_functional.py
│   ├── tracking.py
│   └── ulysses.py
├── version
│   └── version
└── workers  # Worker定义和实现
    ├── actor
    │   ├── base.py
    │   ├── dp_actor.py
    │   └── megatron_actor.py
    ├── critic
    │   ├── base.py
    │   ├── dp_critic.py
    │   ├── __init__.py
    │   └── megatron_critic.py
    ├── fsdp_workers.py
    ├── megatron_workers.py
    ├── reward_model
    │   ├── base.py
    │   └── megatron
    ├── rollout
    │   ├── base.py
    │   ├── hf_rollout.py
    │   ├── naive
    │   ├── tokenizer.py
    │   └── vllm_rollout
    └── sharding_manager
        ├── base.py
        ├── fsdp_ulysses.py
        ├── fsdp_vllm.py
        └── megatron_vllm.py

Trainer组件

https://verl.readthedocs.io/en/latest/workers/ray_trainer.html

trainer文件下主要放置了核心的训练逻辑，主要封装了整体RL算法的控制流程。PPO Ray Trainer - verl documentation(https://verl.readthedocs.io/en/latest/workers/ray_trainer.html)trainer文件下主要放置了核心的训练逻辑，主要封装了整体RL算法的控制流程。PPO Ray Trainer - verl documentation trainer文件下主要放置了核心的训练逻辑，主要封装了整体RL算法的控制流程。PPO Ray Trainer - verl documentation trainer文件下主要放置了核心的训练逻辑，主要封装了整体RL算法的控制流程。

目前支持的训练逻辑包括：

1. SFT：

   1. 基本上就是一个Torch-native的FSDP标准Trainer的实现；

   2. 基于ulysess实现了sft训练时对超长序列的序列并行支持；

   3. Devicemesh：torch2.2引入的新机制，用于管理设备&进程组之间的NCCL数据通信。Verl借用了该机制简化了对于数据传输的控制逻辑。

   1. 文档：https://pytorch.org/tutorials/recipes/distributed_device_mesh.html

   2. Devicemesh对于管理各种并行（模型、数据并行）时设备之间的通信非常有用，不再需要手撸进程组，以及手动管理rank和拓扑了，方便很多；

   1. fsdp_sft_trainer.py：基于FSDP（dpsd zero3）实现的SFT训练逻辑，verl支持在RL训练前通过sft来cold-start policy；

2. PPO/GRPO/Reinforce++/RLOO等RL算法：

   1. 初始化RL中的各个Role：RL算法中本身涉及较多角色（Actor、Critic、RM、Ref）的协作，需要预先定义好各个模型的角色，涉及resource_pool的定义和分配、workerdict和workergroup的初始化和分配；

   2. WorkerGroup机制支持了每类colocate model group的具体实现，包含：

   3. ResourcePoolManager：资源池管理，封装ray的placement_group，将指定的角色合理分配到设备上；

   4. 实现了一些PPO算法计算loss所需要的函数，如：

   5. 实现了一些timer，metric计算的函数（compute_data_metrics、compute_timing_metrics），以及save/load等断点续训和ckpt保存的逻辑（_save_checkpoint、_load_checkpoint），还有validate的逻辑（_validate）和dp负载均衡的逻辑（_balance_batch）的逻辑等等；

   6. fit方法实现了rl算法的完整的training loop，调用了各个worker进行实际的计算；

   1. actor_rollout_wg：支持actor、generator二者互相切换（通过reload/offload params和reshard）的hybrid engine；

   2. critic_wg（可选）：支持critic角色，仅ppo需要；

   3. ref_policy_wg（可选）：支持reference角色，开启kl需要；

   4. rm_wg（可选）：支持RM角色，model based reward需要；

   5. 由init_workers方法初始化资源池和各个worker group；

   1. apply_kl_penalty：计算PPO的token-level kl reward；

   2. KL loss是在core_algos.py里面实现的；

   3. compute_advantage：计算优势函数的逻辑，核心算法依然是在core_algos.py里面实现的；

   4. VeRL同时支持PPO/GRPO/Reinforce++/RLOO/Remax等算法，这些RL算法的核心区别点在于advantage是如何计算的（critic预测baseline，group计算baseline，batch内留一法等等），因此VeRL选择将adv_estimator单独出一套逻辑，主体同样是放在core_algos.py内部；

   1. 需要注意，fit方法是在单进程运行的，因此如果是在ray cluster上运行，尽可能不要把trainer调度在head节点上，可能负载压力会比较大；

   1. 选择奖励函数（model-based or rule-based），基于Reward Manager以及用户自定义的打分规则（一般定义在utils/reward_score目录下）；

   2. 选择训练后端（FSDP or Megatron）：

   3. 调用RayPPOTrainer进行具体的训练流程；

   1. 可以根据数据集中每条样本指定的reward_style，选择针对性的reward func；

   1. Verl支持基于FSDP和Megatron两套后端进行模型的训练和前向传播推理，后者主要在模型规模特别大的时候，有一定的性能优势，但是自定义的修改比较麻烦，支持新架构比较麻烦，一般学术界FSDP后端就够用了。工业界追求极致性能时会需要megatron，可以进行许多定制化的优化来提升训练吞吐；

   1. 先调用trainer的init_workers函数初始化各个rl角色的workergroup，然后调用fit函数执行实际的训练；

   1. main_ppo.py：RL算法的入口程序，主要有以下几个主要功能：

   2. RayPPOTrainer.py：

3. 还有main_generation.py和main_eval.py的逻辑，分别适用于离线生成与评估；

core_algos.py文件也是一个非常重要的文件，包含了：

1. 各种loss的计算逻辑：

   1. policy_loss（训练policy model，即actor）, value_loss（训练value model，即critic），entropy_loss（policy model训练的额外trick loss，通过熵正则提升采样多样性），kl_loss（grpo等算法会把kl loss外置）；

2. 各种advantage的计算逻辑：

   1. 如前所述，各个rl算法的核心区分点主要在adv如何实现，这里实现了各种rl算法的adv estimation；

各类RL训练过程中的工程和算法超参可以参考doc：Config Explanation
(https://verl.readthedocs.io/en/latest/examples/config.html)

Workers组件

workers文件夹下定义了RL中各个角色的worker（high-level，主要负责描述逻辑），以及各个角色计算时实际依赖的worker（low-level，主要负责描述运算）；

这里再回顾一下：worker被workerdict封装后，每个设备（GPU）会运行一个。一个colocate的RL 角色依托WorkerGroup进行管理，每个workergroup下管理着一组远程运行的 workers。WorkerGroup 作为single controller与 workers 之间的中介。我们将 worker 的方法绑定到 WorkerGroup 的方法上，通过装饰器实现具体的方法执行/数据分发的逻辑。

RL中的各个角色

1. fsdp_workers.py：基于FSDP训练后端，定义了一系列RL训练过程中可能使用的Worker。这些workers是基于实际负责运算的worker（后面会介绍）所进行的进一步封装；

   1. 基于模型的RM打分实现；

   1. 和ActorRolloutRefWorker逻辑大体一致，只不过基于的后端是DataParallelPPOCritic；

   2. 不需要rollout，且额外多出了compute_values这个操作，通过value head计算token-level value以便PPO计算Adv；

   1. 可以选择扮演单独的RL中的Actor（Policy Model）、Rollout（负责generate response）、Reference（负责提供ref_log_prob计算KL）；

   2. 可以选择基于hybrid engine，同时扮演多个角色，然后verl通过参数的offload/reload/reshard进行灵活的切换；

   3. 目前支持了Data Parallelism（fsdp）和Sequence Parallelism（context维度，基于ulysess实现）；

   4. 关键方法：

   1. 指定optim_config一般是actor，需要基于FSDP进行训练，需要初始化fsdp wrap的模型（进一步传给DataParallelPPOActor封装）、optimizer和lr_scheduler；

   2. 不指定optim_config一般是ref，统一推理引擎和训练引擎，确保KL计算的数值准确性；

   1. 基于vllm封装的rollout引擎，推理生成数据，使用rollout_sharding_manager管理数据的形状，match rollout引擎的切分；

   2. compute_log_prob：基于actor的训练引擎，同步计算old_logprobs，方便进行importance sampling；

   1. 基于DataParallelPPOActor的update_policy，计算policy-Loss并更新Policy模型的权重；

   2. 基于ulysses_sharding_manager支持sequence parallel的数据前处理和后处理，从而实现序列并行；

   1. init_model：根据config指定的model类型，来初始化当前worker：

   2. update_actor：

   3. generate_sequences：

   4. compute_ref_log_prob: 基于训练引擎，计算ref_logprobs，方便计算kl constraint；

   5. save_checkpoint/load_checkpoint：实现模型参数的offload/reload，以及保存到外部硬盘；

   6. _build_model_optimizer：

   7. 所有的涉及运算的函数，都有dispatch_mode装饰器，以实现workergroup内部的数据传输逻辑（single-controller的设计模式）；

   1. ActorRolloutRefWorker：

   2. CriticWorker：

   3. RewardModelWorker：

2. megatron_workers.py：基于megatron后端实现的RL workers；

   1. 基于megatron支持4D并行，DP、TP、SP、PP；

   2. 核心逻辑基本和FSDP版本一致，但是底层逻辑需要适配megatron框架；

接下来，我们看看具体的Actor运算Worker，它们被放置在当前目录的子文件夹下，默认都有fdsp（torch-native）和megatron两个写法的版本，以兼容两套训练引擎：

1. Actor：

   1. compute_log_prob：为了计算KL或者Importance Sampling，前向传播推理得到各token位置的logits和对数概率；

   2. update_policy：基于预先计算好的advantage，计算policy loss、entropy loss和kl loss，然后更新policy model；

   1. RL算法（如PPO）中扮演Actor角色的Worker（Reference model也可以借用）；

   2. 核心功能有：

2. Critic：

   1. compute_values：计算Values，参与计算PPO算法的advantage；

   2. update_critic：计算value loss，然后更新value model；

   1. Actor-Critic-based RL算法（如PPO）中扮演Critic角色的Worker；

   2. 核心功能有：

3. Reward_model：

   1. 基于Model-based的打分模型，计算response-level reward；

   2. 核心功能主要就是compute_reward；

   3. rule-based reward不需要；

4. Rollout：

   1. 原生的rollout逻辑，最简单的从logits->softmax->sampling的逻辑；

   2. huggingface TGI后端的rollout逻辑；

   3. vllm的rollout逻辑；

   1. 目前开源版本的推理引擎以vllm为主，但sglang也在接入中；

   2. 基于third_party中修改的vllm engine进行推理；

   3. repreat采样没有使用n_samples参数而是直接repeat_interleave输入，多次生成；

   4. old_log_probs没有使用vllm引擎得到的结果，为了确保importance sampling和kl divergence计算的准确性，要用训练引擎（FSDP或者Megatron）统一计算，避免引擎不同带来的误差；

   1. 核心功能就是在训练时候rollout response，主要函数为generate_sequences；

   2. 支持不同的生成引擎后端：

此外，该文件夹下还有sharding_manager，主要是负责管理不同的parallelism下的sharding，包括：

1. data sharding（preprocess_data，postprocess_data）；

2. device mesh的管理；

3. 模型参数的reload & offload逻辑（基于上下文管理器）；

Single Controller组件

https://verl.readthedocs.io/en/latest/hybrid_flow.html#

实现verl的核心混合编程模型的重点，即基于single controller机制去管理RL的控制流；

1. Worker：方便管理worker进程在workergroup进程组内部的信息（如rank_id和world_size），以及资源分配的信息；

2. ResourcePool：管理某个资源池，包括池内节点信息和进程信息；

3. Workergroup：管理多个worker所组成的workergroup，如负责管理data parallelism。最重要的函数是 _bind_worker_method：

   1. 将用户定义的方法bind到WorkerGroup实例上；

   2. 处理被@register装饰器修饰的方法；

   3. 配置数据分发/收集模式和执行模式；

   4. 同步执行当前group内所有worker的该方法，并且根据分发&执行模式正确管理执行逻辑和数据传输逻辑；

4. Decorator：主要定义了各种worker的数据分发和函数执行模式的装饰器，装饰后，workergroup在执行worker的方法时，将会通过装饰器自动配置数据分发和执行的模式；

5. Ray：该处代码主要是基于ray后端，去管理worker(WorkerDict)和workergroup(RayWorkerGroup)。通过Python语法糖，实现了worker的method rebind，以让同一个workergroup在不同的rl角色之间灵活切换；

Models组件

主要包含常见模型结构（主要是llama结构和qwen2结构，允许用户集成更多的结构）的定义，包括：

1. Transformers版本的模型结构定义：

   1. FSDP版本的RL训练推理、Rollout引擎、导出模型权重需要使用；

   2. 自定义新的模型结构：Add models with the FSDP backend(https://verl.readthedocs.io/en/latest/advance/fsdp_extension.html)

2. Megatron版本的模型结构定义：

   1. Megatron版本的RL训练推理需要使用；

   2. Megatron版本需针对4D Parallelism做较多的适配；

   3. 自定义新的模型结构：Add models with the Megatron-LM backend(https://verl.readthedocs.io/en/latest/advance/megatron_extension.html)

Utils组件

在utils文件夹下定义了一些重要的工具和组件，包括：

1. Dataset：

   1. 主要包括：rl、sft和rm的dataset；

   2. 处理数据集中的各个key，包括取出了制作好的parquet里面的prompt列，apply_chat_ml + tokenize后设为input_ids；

   3. VeRL的dataset和dataloader没有和训练过程强绑定，可以在训练过程中比较轻松地做到dataloader的重载或者修改，所以实现一些功能会比较方便，如动态的课程学习等；

2. Debug：

   1. 主要包括：监控Performance（如GPU usage）和Trajectory（即保存rollout结果）的逻辑；

3. Logger：

   1. 顾名思义，主要是将一些监控指标输出到指定的位置（console或者wandb）的逻辑；

4. Megatron：

   1. 主要是为了在verl中使用megatron所编写的一些utils，以及对原有megatron实现适配verl所进行的一些patch；

5. Reward_score：

   1. 这里主要存着适配不同的rule-grader所编写的逻辑，包括各种parse answer的逻辑和compare answer的逻辑；

6. 其他：如checkpoint管理的工具、hdfs文件管理的工具、支持ulysess/seq_balancing等feature的工具等；

third_party组件

目前主要是对开源的推理引擎vLLM，做了一些针对verl进行的定制化适配和封装（如SPMD）； 之前支持4个版本：031，042，054，063，最近应该刚刚支持了07版本（Upgrading to vllm >= 0.7：https://verl.readthedocs.io/en/latest/README_vllm0.7.html）；
主要是继承了原始的vllm，以支持verl所需要的一些功能，比如取出特定计算结果、更好地支持hybrid engine（如sync/offload params，device mesh管理，weight loader的兼容...）等；

sglang的接入也在wip；

Protocol组件

https://verl.readthedocs.io/en/latest/data.html

为了支持RL过程中更好的数据管理和传输，verl设计了DataProto这一数据结构，主要包括：

1. 基于TensorDict所实现的batch，用于管理a dictionary of tensors；

2. 基于Dict所实现的meta_info，用于管理当前DataProto的信息；

3. 其余non-tensor数据，存在non_tensor_batch中；

4. 以及DataProto使用所需要的各类数据管理逻辑，如pop、chunk、union、concat、rename、reorder等等；

DataProtoFuture则是为了支持DataProto的异步处理而构造的，支持负责reduce的collect_fn和负责scatter的dispatch_fn，从而方便worker的非阻塞执行；

工程性能调优

https://verl.readthedocs.io/en/latest/perf/perf_tuning.html

---

备注：昵称-学校/公司-方向/会议(eg.ACL)，进入技术/投稿群

id：DLNLPer，记得备注呦
