几何畸变图像恢复 openCV3 - 数字图像处理作业3

几何畸变图像恢复 OpenCV3 - 数字图像处理作业3

作业3：相同条件下拍到的棋盘图和日历钟表图，尝试建立几何畸变关系，并对它们进行恢复。注意：不能采用椭圆的变换。

算法步骤：

1. 坐标变换: 在畸变和正常图象之间建立坐标关系。

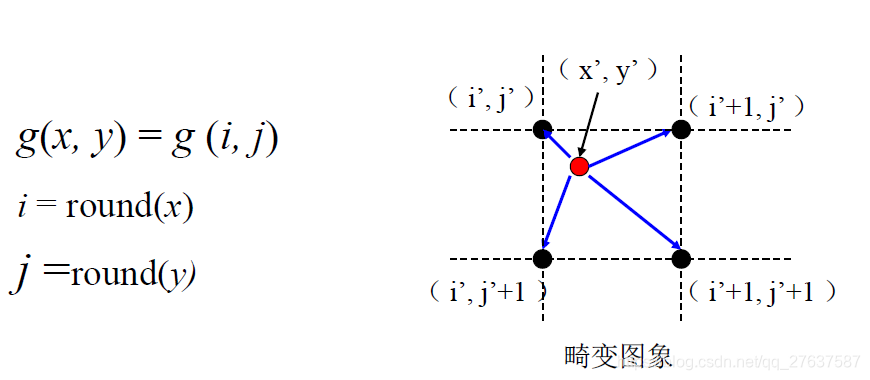

2. 灰度级插值，最邻近像素灰级代替法


实际操作过程：

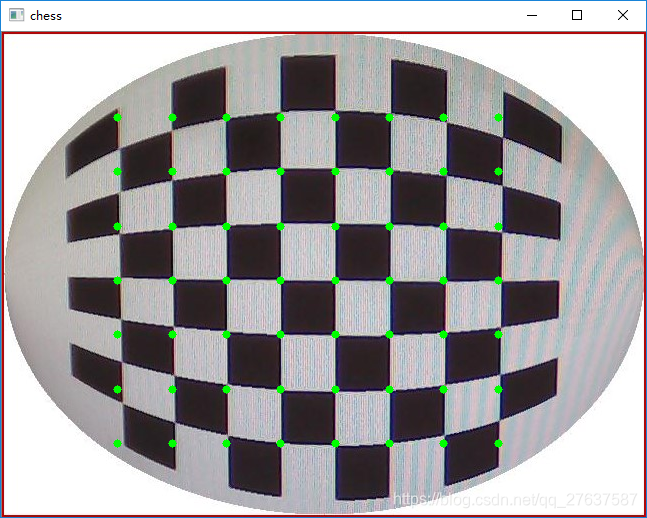

第一步. 角点检测

调用openCV角点检测函数获取棋盘格角点。

	//cornerMat CV_32FC2 56 rows * 1 cols * 2channel 取值用Point2f 或者 Vec2f
	findChessboardCorners(chessImg, Size(8, 7), cornerMat, CALIB_CB_FILTER_QUADS);
	drawChessboardCorners(chessCorner, Size(8, 7), cornerMat, true);
	imshow("chess with corner", chessCorner);

第二步. 得到畸变前的网格点位置

通过图片中心畸变小（基本无畸变）的特性，计算得出棋盘格角点畸变前的坐标，见下图绿色点。

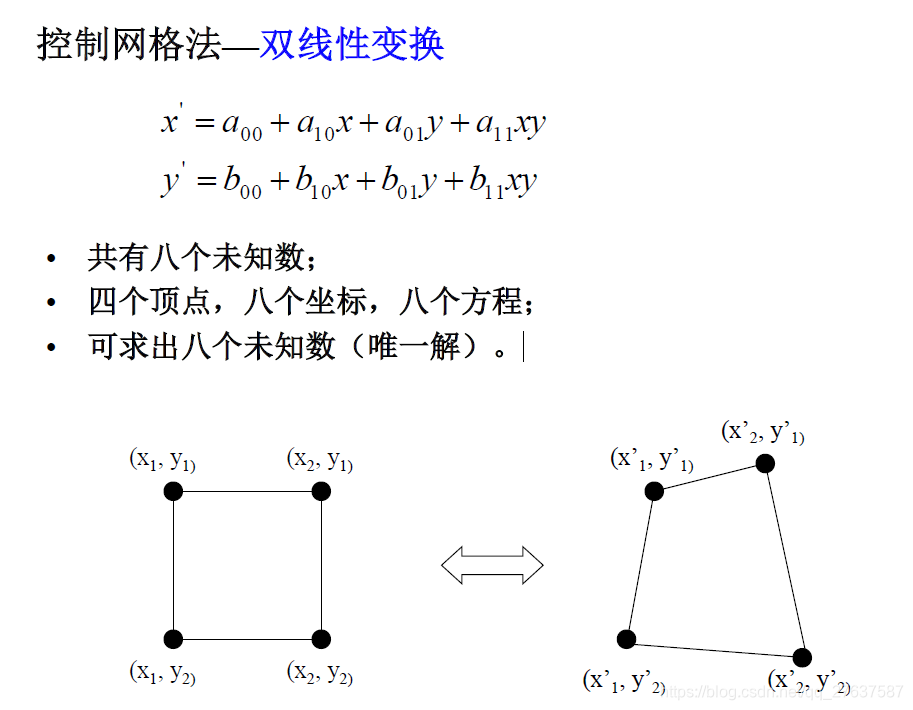

第三步. 控制网格法得出畸变函数

为了拟合该图的函数，双线性变换参数不够，增加参数数量得到如下公式：
x ′ = a 0 + a 1 x + a 2 y + a 3 x y + a 4 x 2 + a 5 y 2 + a 6 x y 2 + a 7 x 2 y x'=a_0+a_1x+a_2y+a_3xy+a_4x^2+a_5y^2+a_6xy^2+a_7x^2y x
