关于二极管并联均流的问题

项目场景：

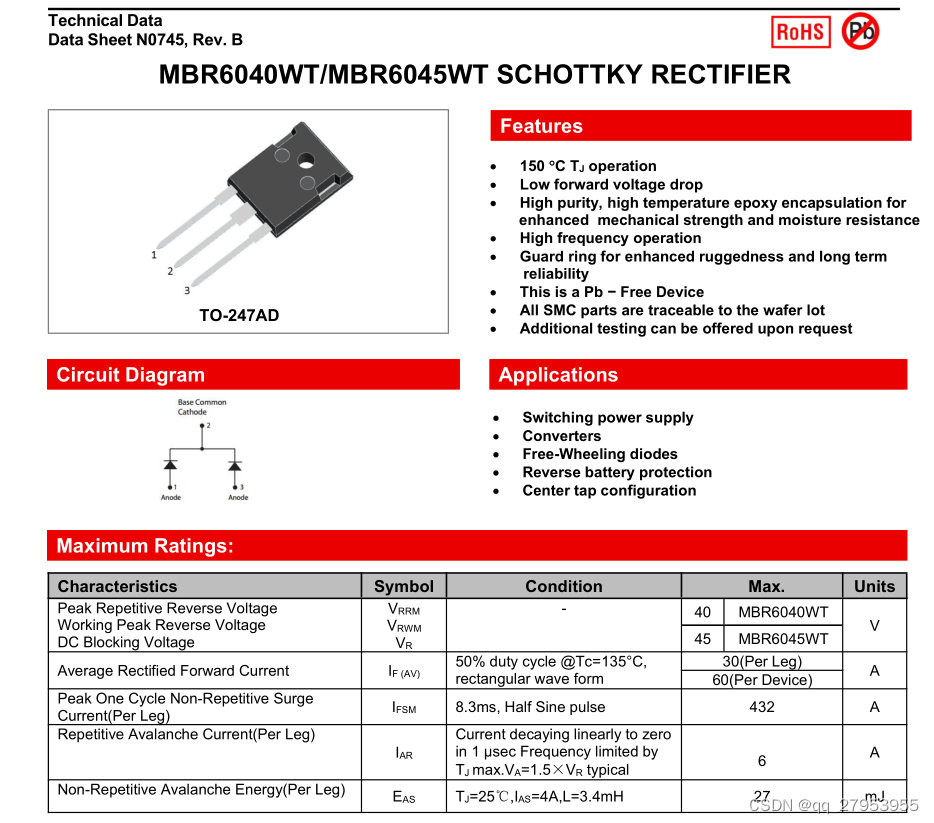

某电源箱设计时，模块输出功率不够，领导提出两块模块接二极管并联（模块无均流功能），于是领导选了2*40A的TO-247封装肖特基二极管MBR6040WT。

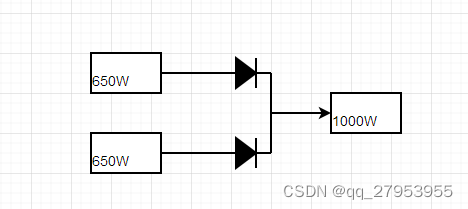

拓扑结构如下

单个模块为650W,负载1000W左右。

---

问题描述

当时领导提出时我就明确告知负温度系数导通压降的二极管无法均流，这样应用会导致前级两个电源模块交替保护。领导直接说：“我说行就行！” 好吧，我屈服了。
产品做出来后开始做高低温循坏，刚开始几次循环电源输出正常，我还在想我买的二极管难道是碳化硅的吗。结果第二天模块就不行了，带负载超过650W就掉电。客户就让我分析原因，我心里跟明镜似的，但我总不能告诉客户是领导让这样操作造成的吧。

原因分析：

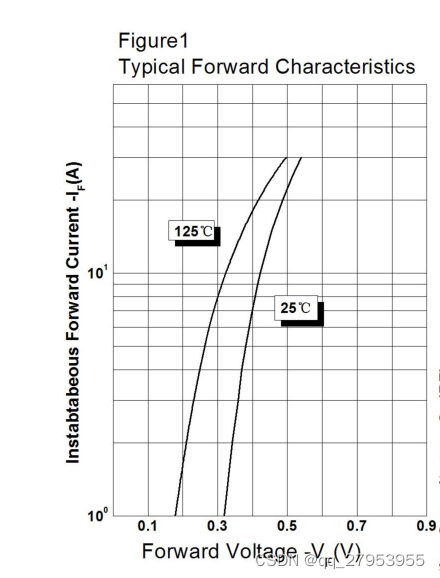

言归正传，一般硅管的导通压降为负温度系数，如下曲线：

由图可以看出25℃时明显比125℃时导通压降高，即负温度系数。但是二极管导通压降还与流过电流成正相关。实际应用中发现二极管正向压降温度影响比电流影响高，所以该类型二极管并联使用后会导致某一个二极管电流越来越大。（刚开始的时候由于二极管对称性良好，所以问题不大。长时间运行后，某个二极管电流稍稍多一点或是电源模块输出电压不一致就导致电流大的那个二极管越来越热，但是压降却越来越小，电流越来越大，最后要不是电源挂了要不就是二极管挂了）

---

解决方案：

方案1
选用碳化硅等新型材料的导通压降正温度系数二极管，当温度高的时候，正向压降也高；同时电流越大，正向压降也越高，同是正相关，这样就可以保证电流大的那一路二极管肯定正向压降大，即该路输出电压低，从而降低输出电流形成负反馈动态均流。

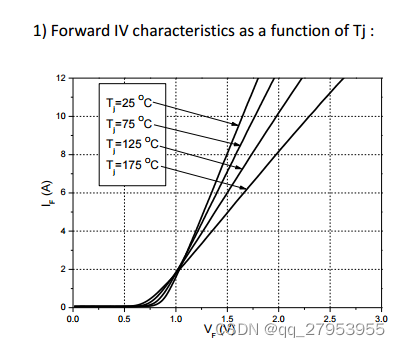

SIC二极管正向压降与温度曲线如上所示。
方案2
设计如理想二极管（如LTC4355）等均流方案。

笔者水平欠佳，如有错误还请指正。
