硬件 - 数字电路 - 使用反向门、与门、或门搭建二选一的多路选择器

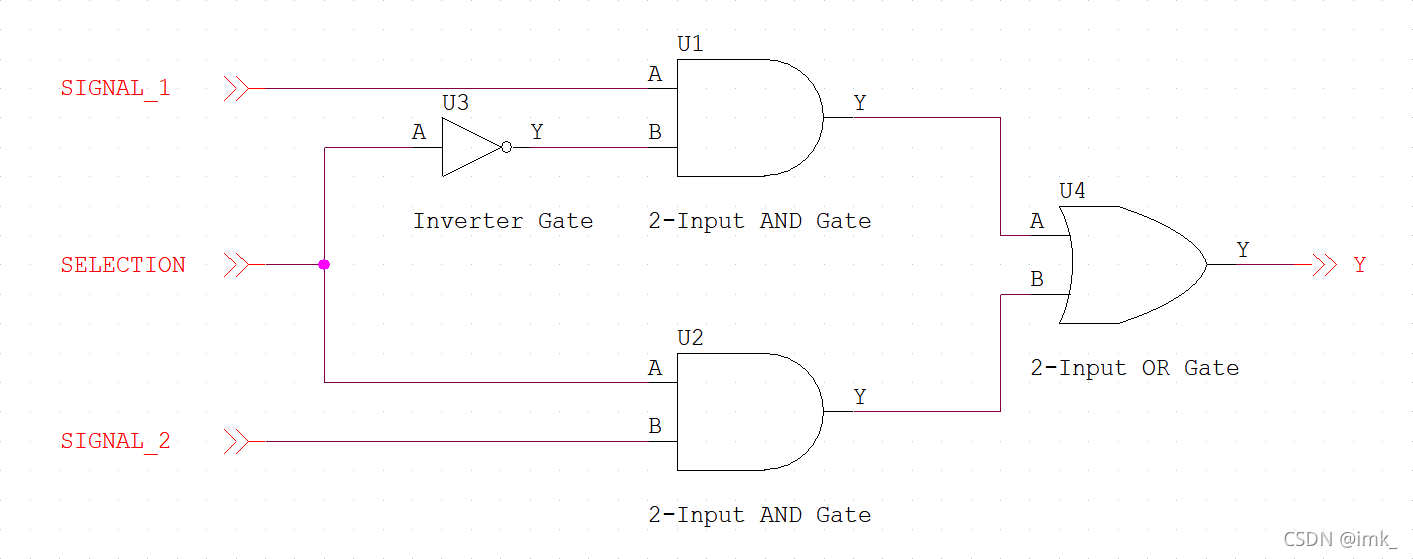

这是一个二选一的多路选择器，其由一个反向门 U3，两个二输入与门 U1、U2，以及一个二输入或门 U4 组成：

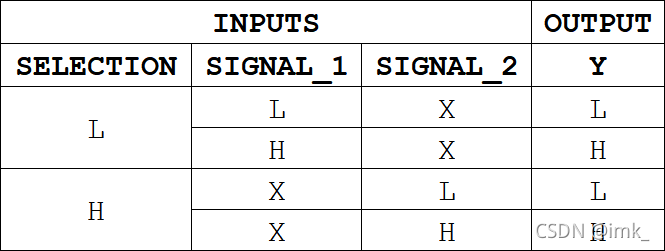

通过 SELECTION（选择端）可以选择信号的输入源：要么 SIGNAL_1，要么 SIGNAL_2。该多路选择器功能表如下：

• 当 SELECTION 输入低电平，输出端信号 Y 取决于 SIGNAL_1；
• 当 SELECTION 输入高电平，输出端信号 Y 取决于 SIGNAL_2。

基础知识

要理解这个多路选择器，您需要掌握以下这些基础知识：

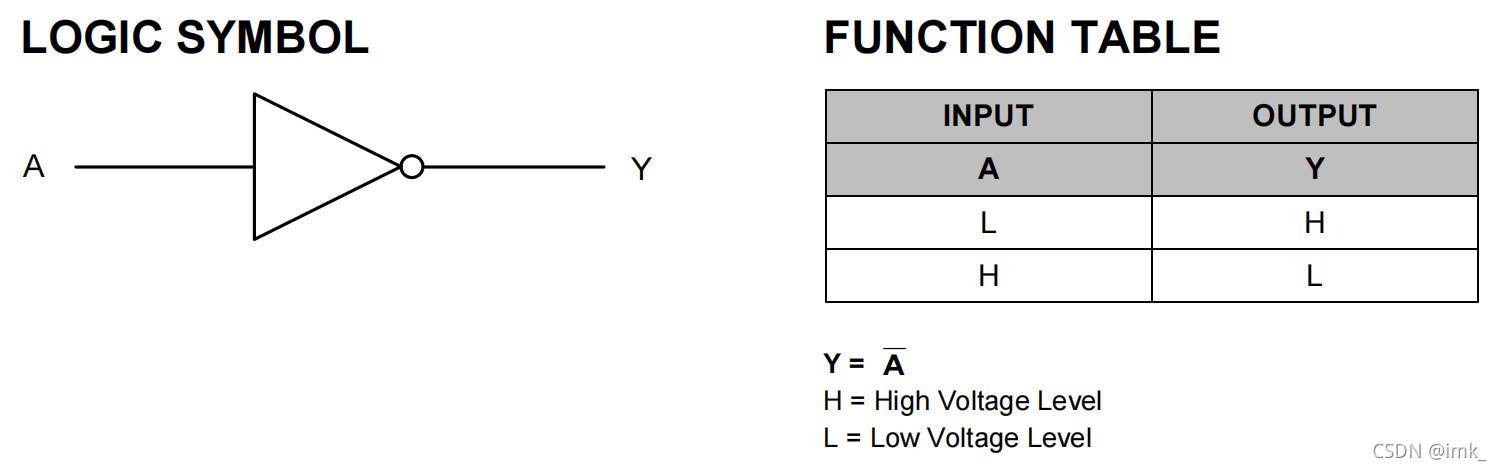

• 反向门

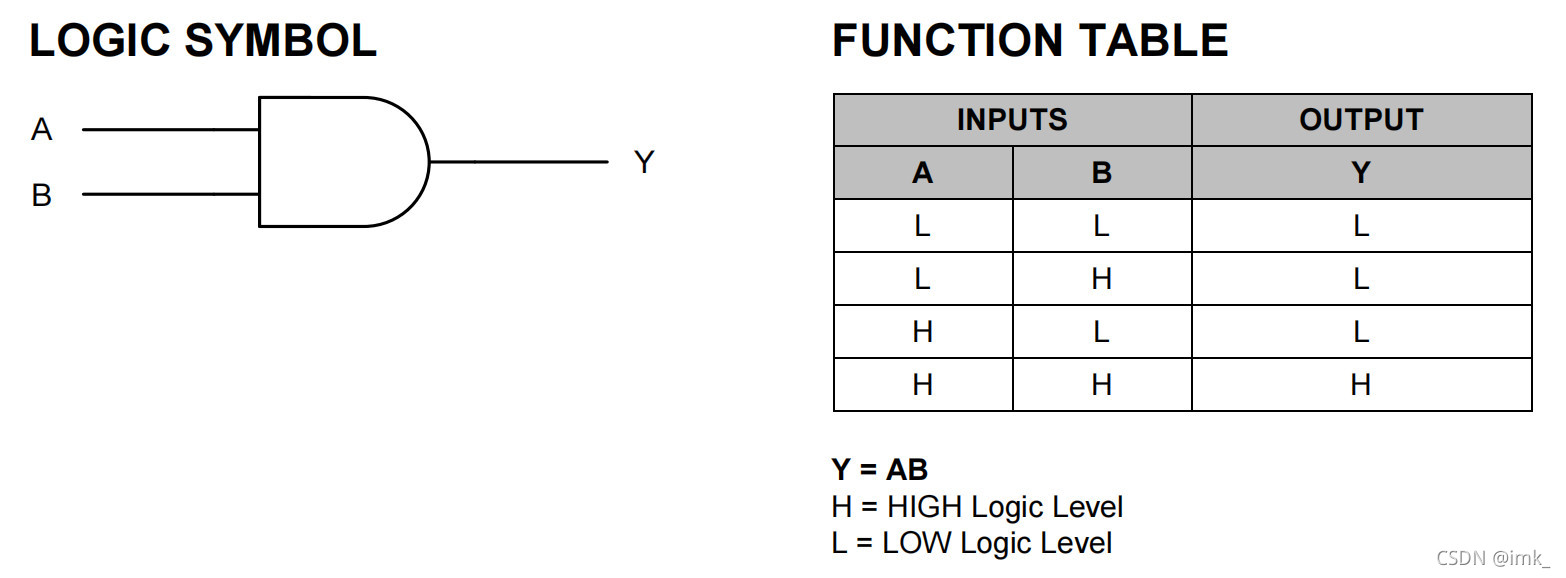

• 二输入与门

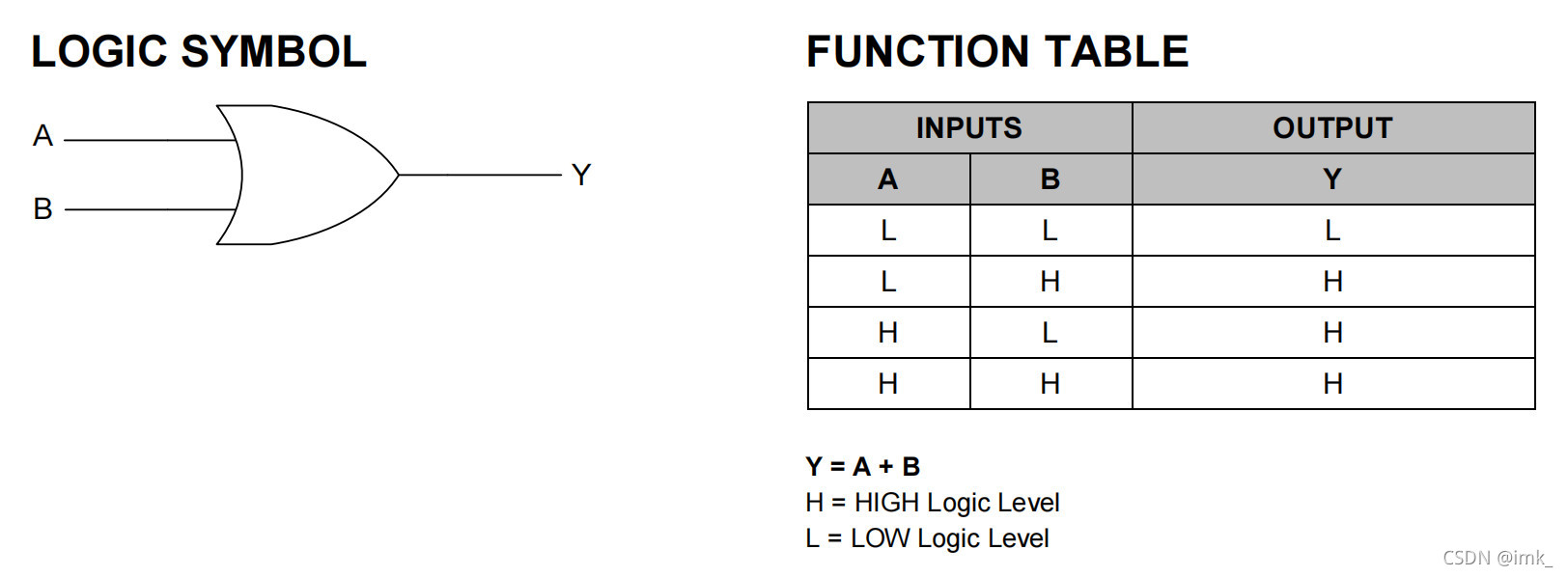

• 二输入或门



分析

让我们一起分析这个多路选择器！

提示：以下出现的 XXX = 0 或 XXX = 1，表示在某个输入端输入低电平或高电平，或表示在某个输出端输出低电平或高电平。

• 当 SELECTION = 0，即 U2.A = SELECTION = 0，U3.A = 0，U1.B = U3.Y = 1。查阅三个逻辑门的功能表可知：
  • U1.Y 的输出状态将由 U1.A 决定，因为 U1.B = 1；而 U2.Y 的输出状态将为低电平，因为 U2.A = SELECTION = 0；
  • 由于 U2.Y = 0，所以 U4.Y 的输出状态将由 U1.A 决定。
• 当 SELECTION = 1，即 U2.A = SELECTION = 1，U3.A = 1，U1.B = U3.Y = 0。查阅三个逻辑门的功能表可知：
  • U2.Y 的输出状态将由 U2.B 决定，因为 U2.A = 1；而 U1.Y 的输出状态将为低电平，因为 U1.B = U3.Y = 0；
  • 由于 U1.Y = 0，所以 U4.Y 的输出状态将由 U2.B 决定。

从以上分析可知，当 SELECTION = 0，U2.Y = 0，U4.Y = U1.Y = U1.A；当 SELECTION = 1，U1.Y = 0，U4.Y = U2.Y = U2.B。

即，当 SELECTION = 0，Y = SIGNAL_1；当 SELECTION = 1，Y = SIGNAL_2。
