汇川伺服电机Modbus RS485通信控制

已于 2024-04-10 15:39:08 修改
阅读量7.3k 收藏 21
点赞数 11
CC 4.0 BY-SA版权
文章标签： 经验分享 笔记
于 2024-03-25 15:54:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30144711/article/details/137009729
本文介绍了如何通过面板点动测试伺服电机，详细阐述了端子的定义以及通信过程中的数据帧结构和相关参数设置，为技术人员提供了伺服电机控制的基础知识。

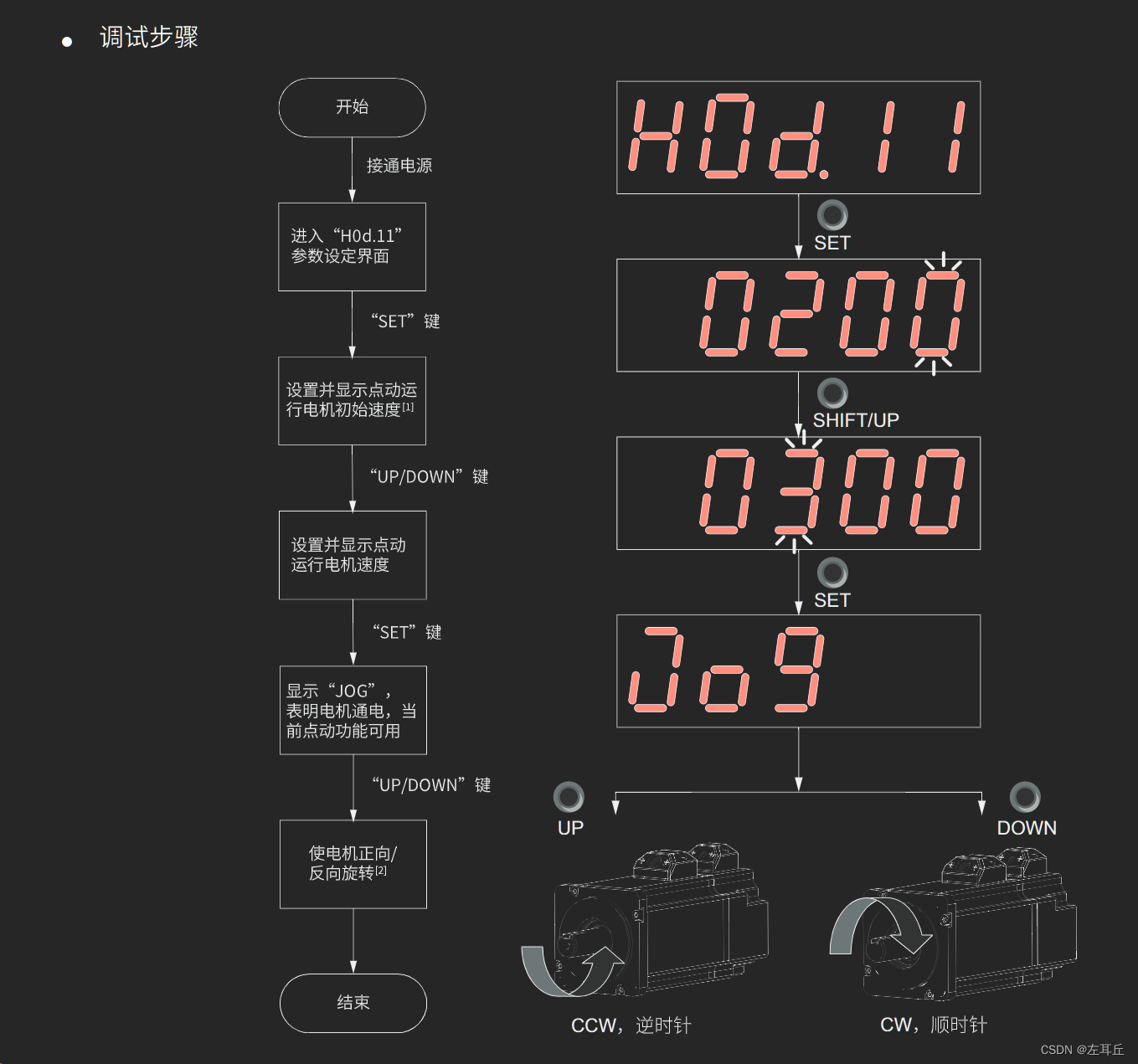

1.通过面板点动测试伺服电机

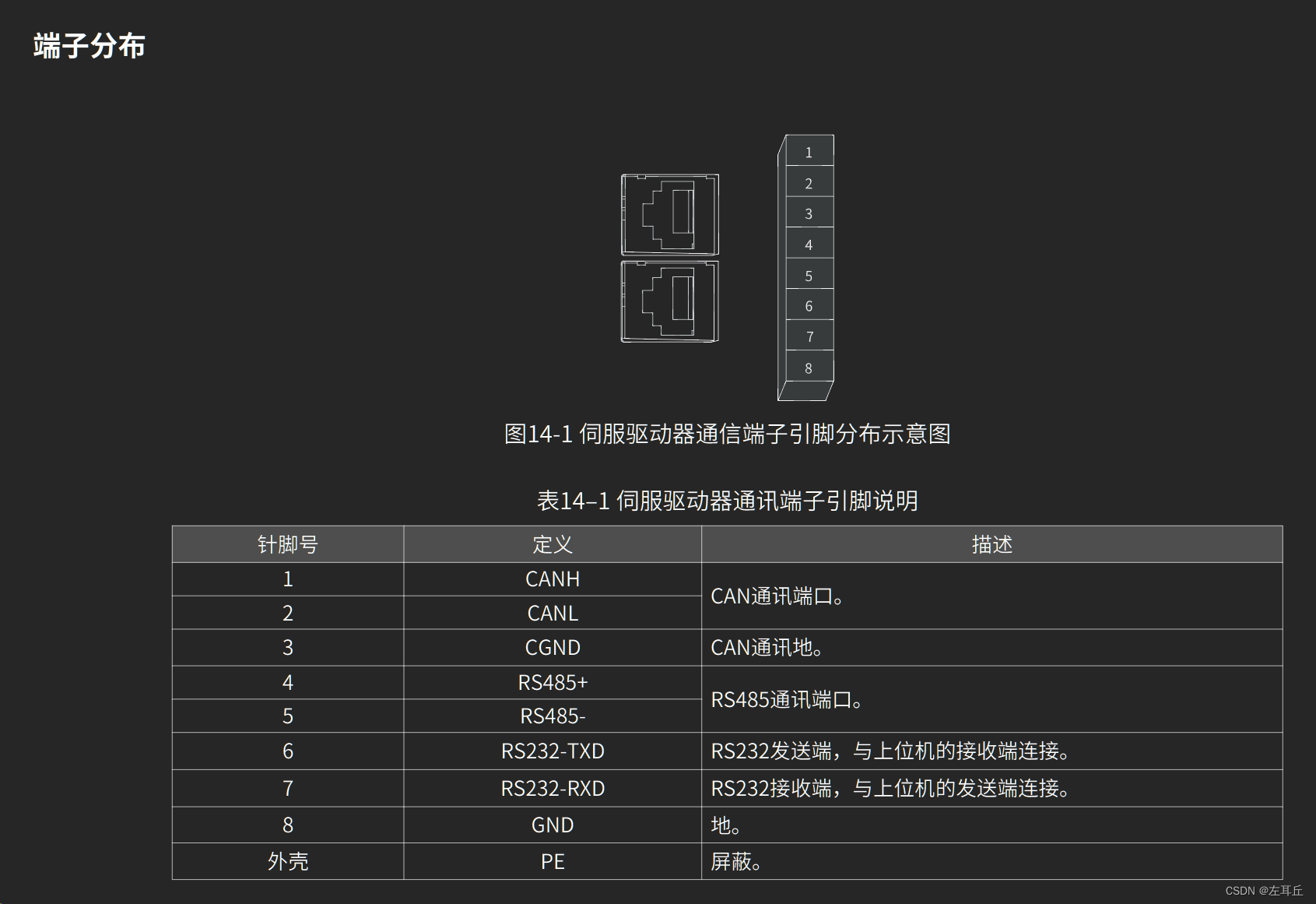

2.端子定义

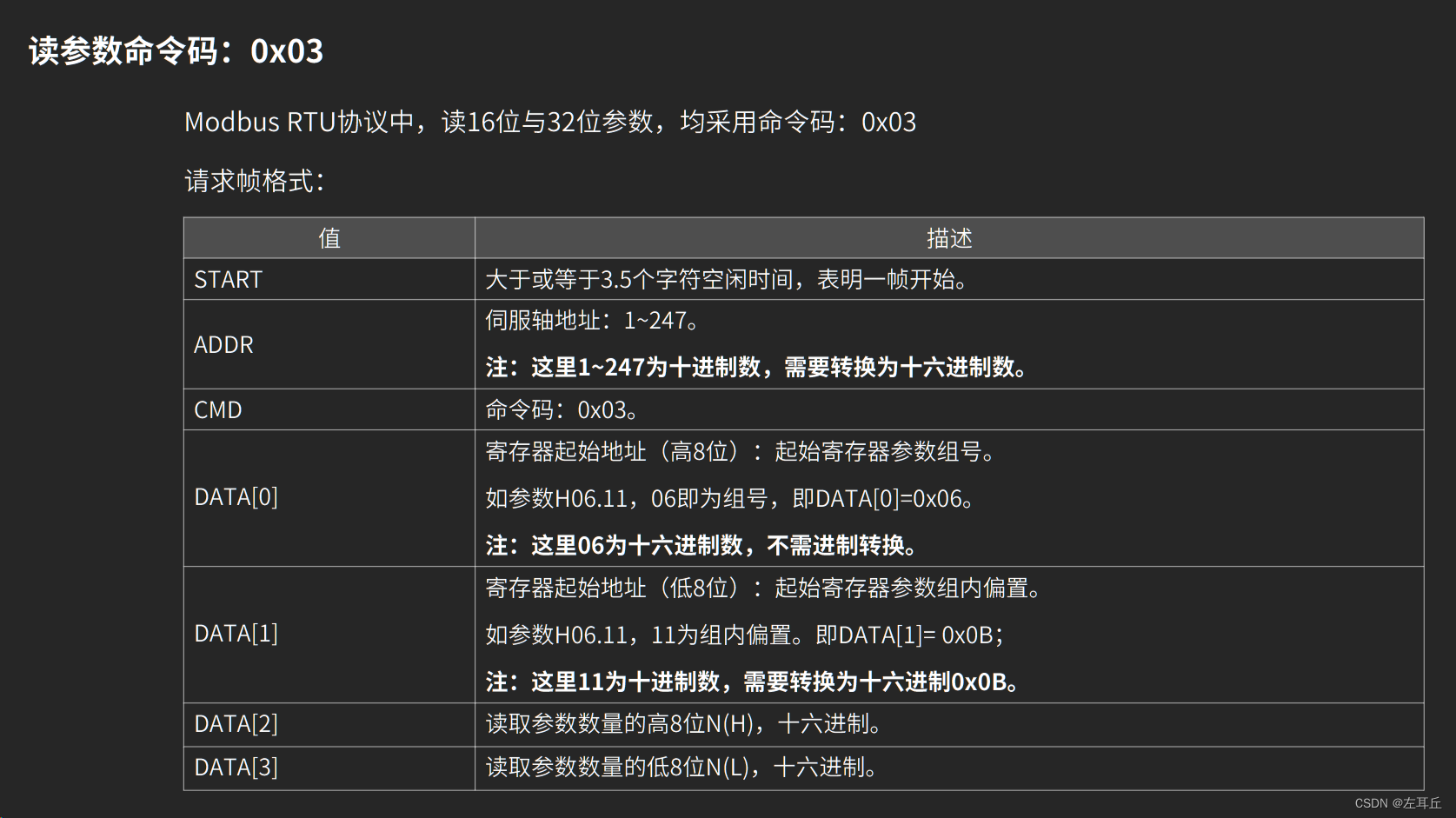

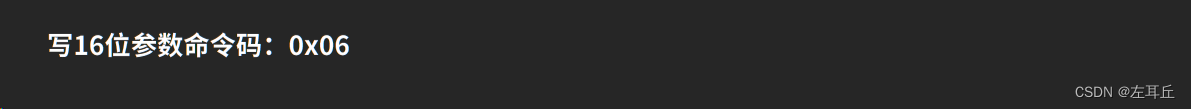

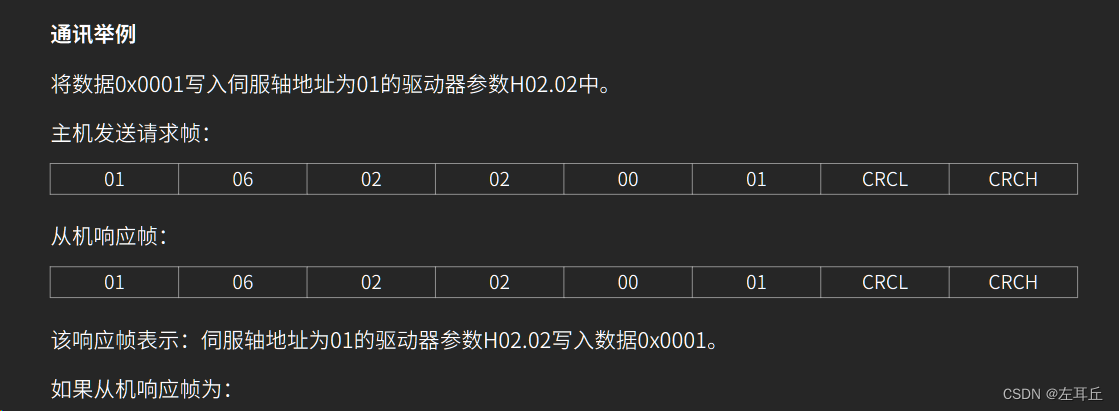

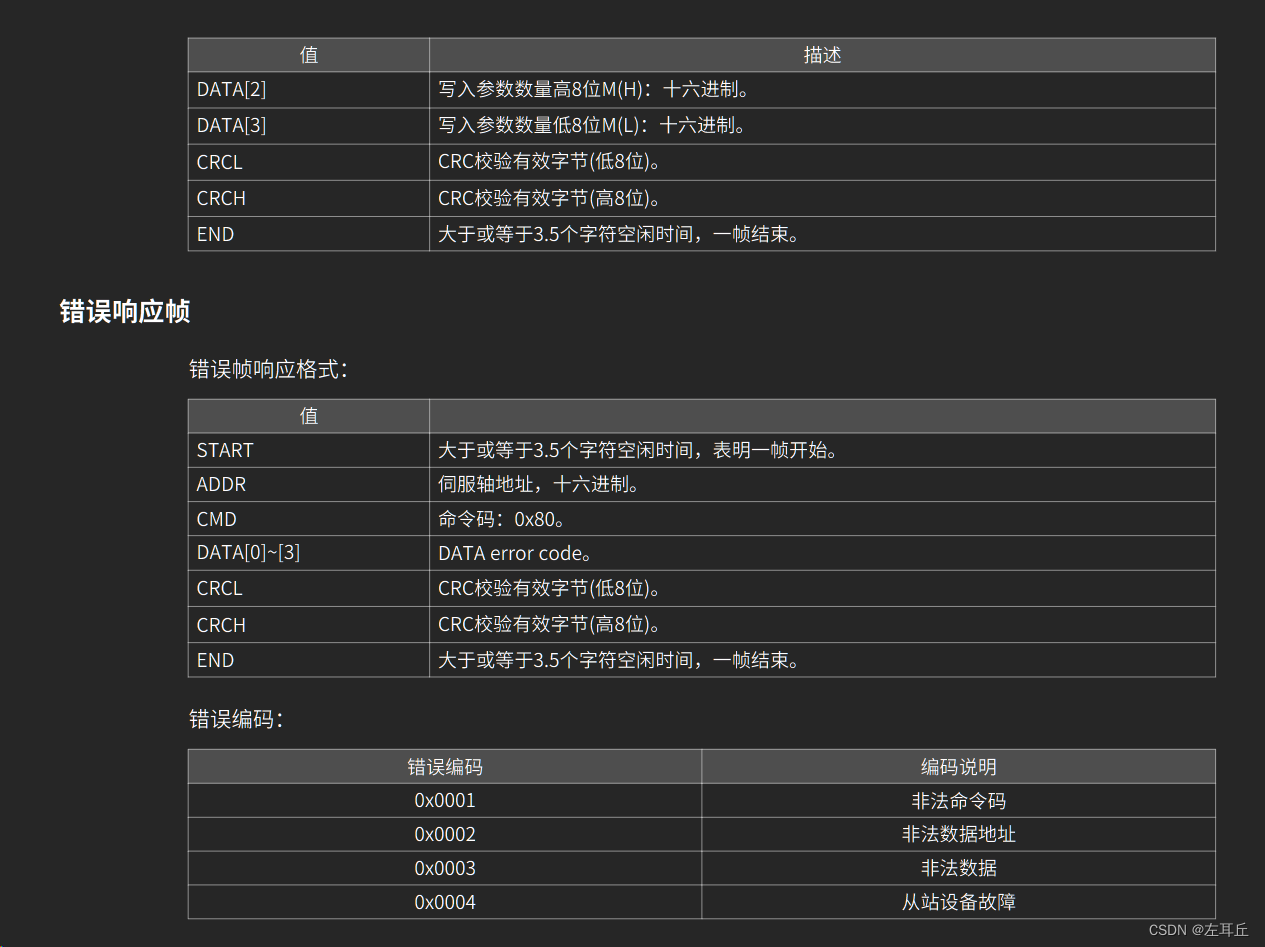

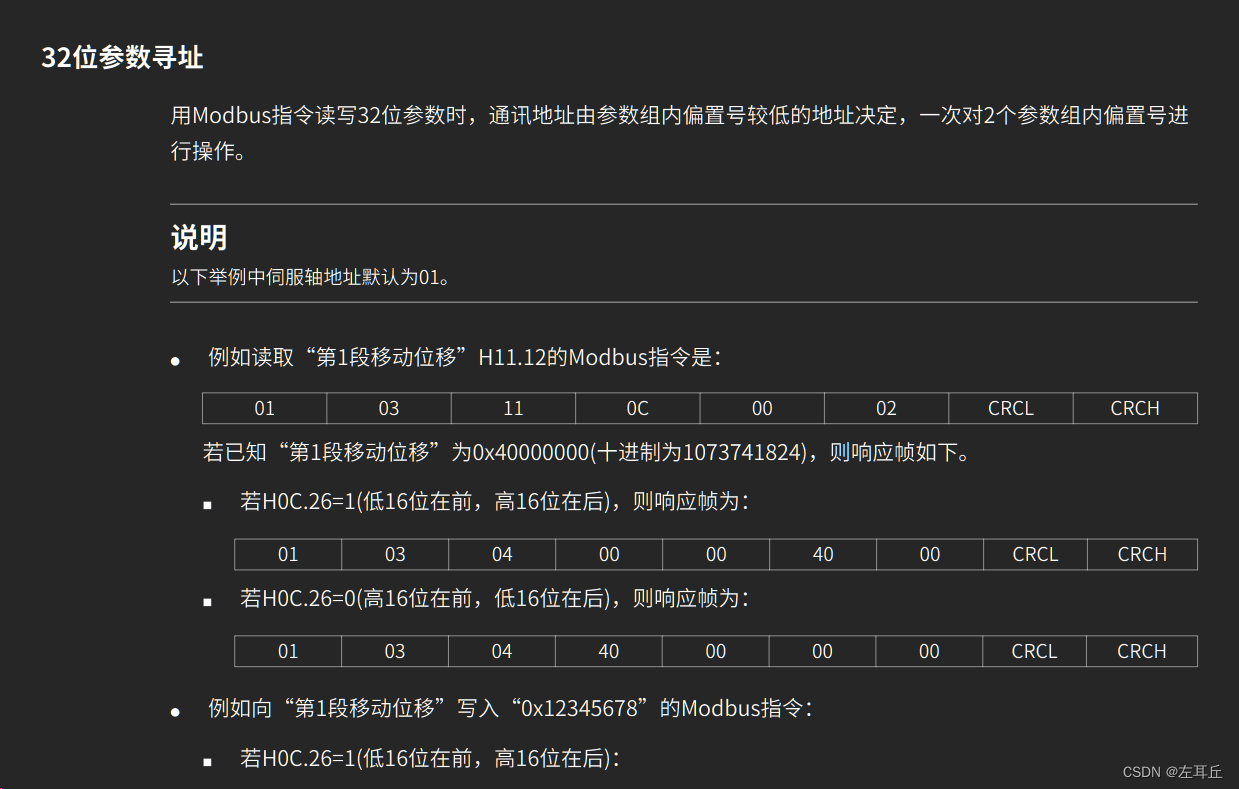

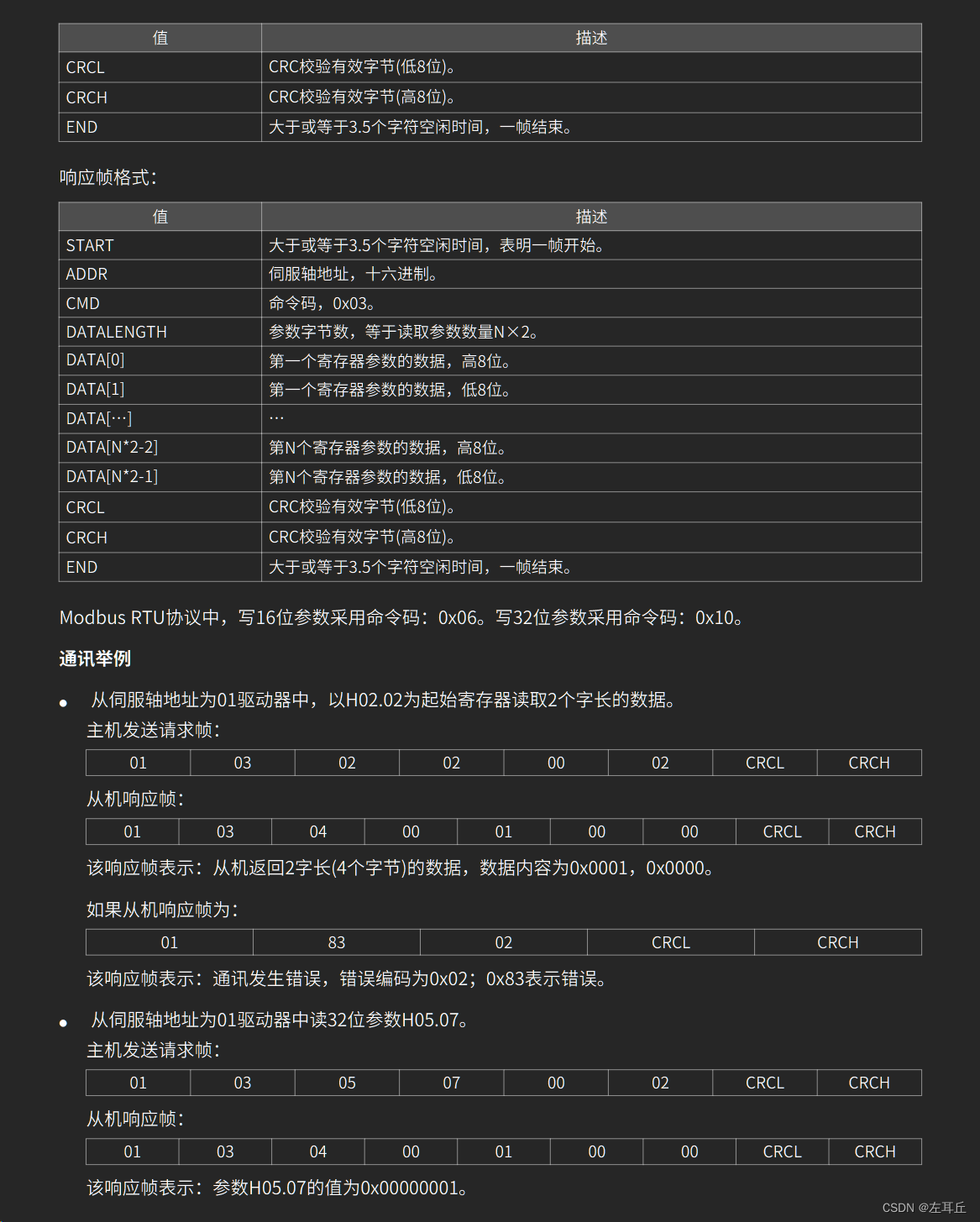

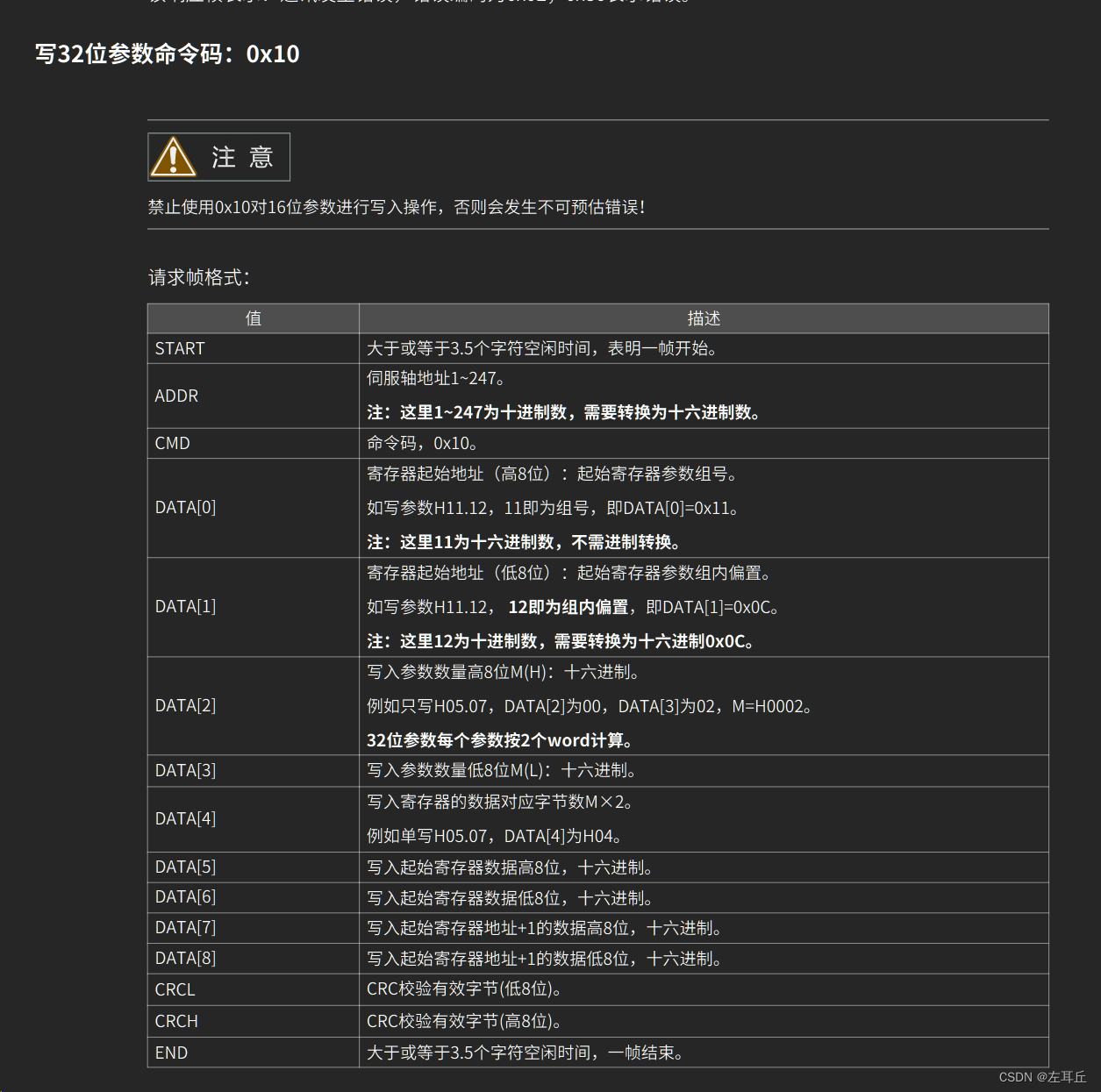

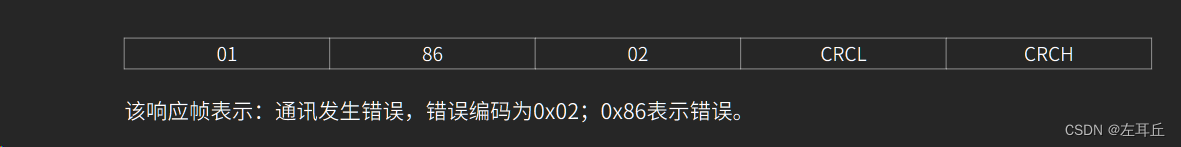

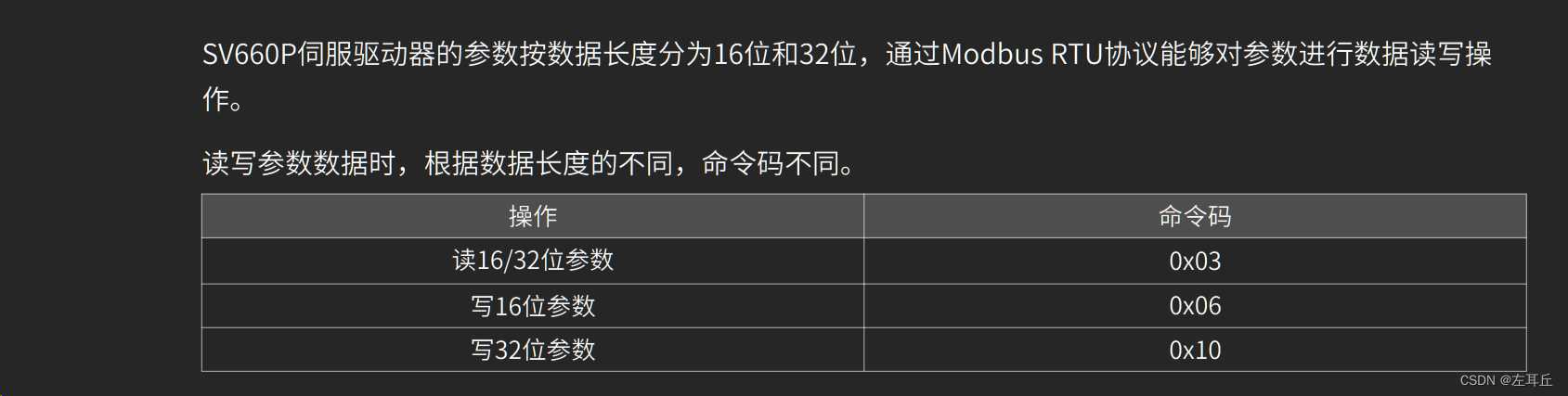

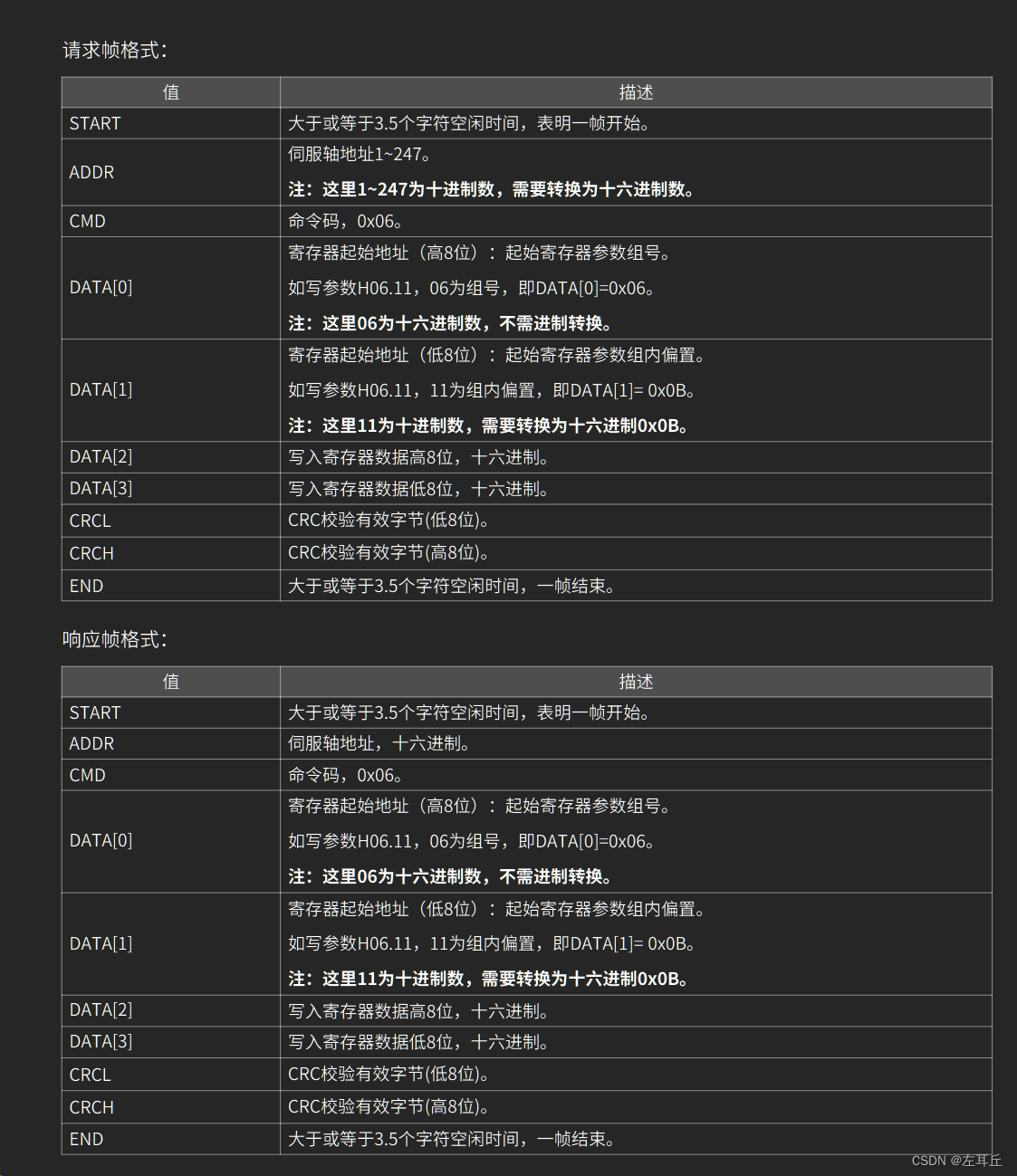

3.通信数据帧结构

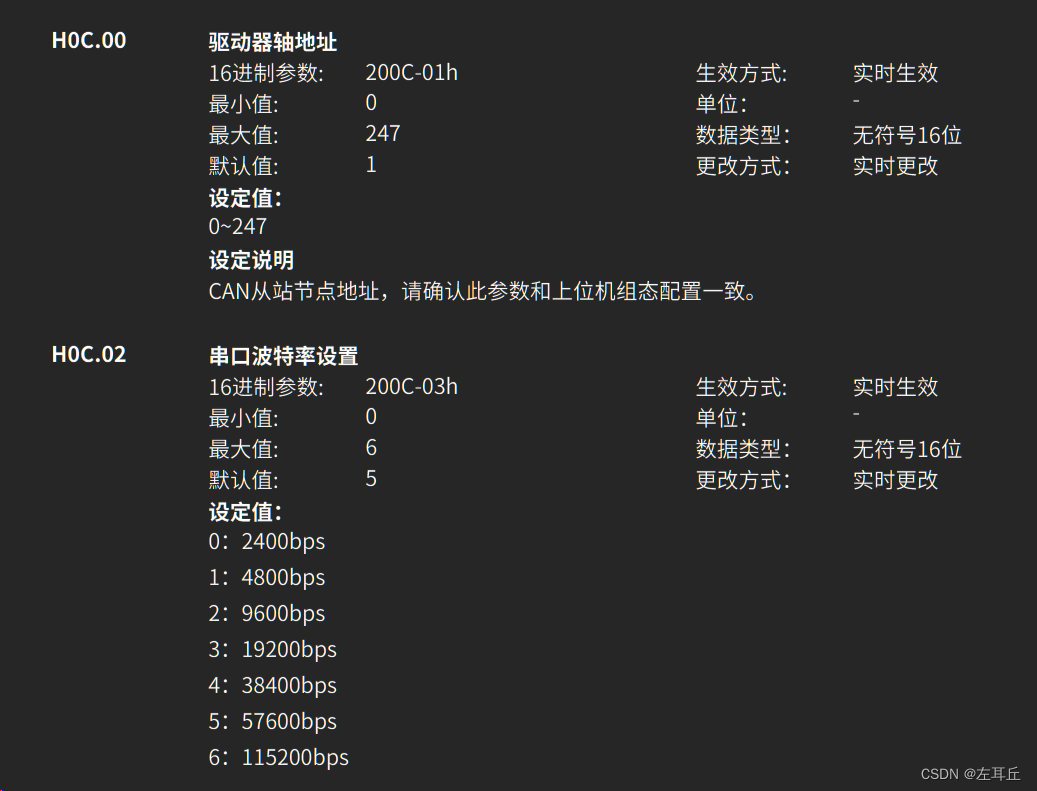

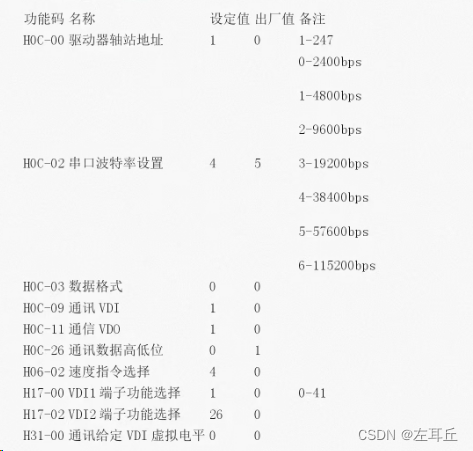

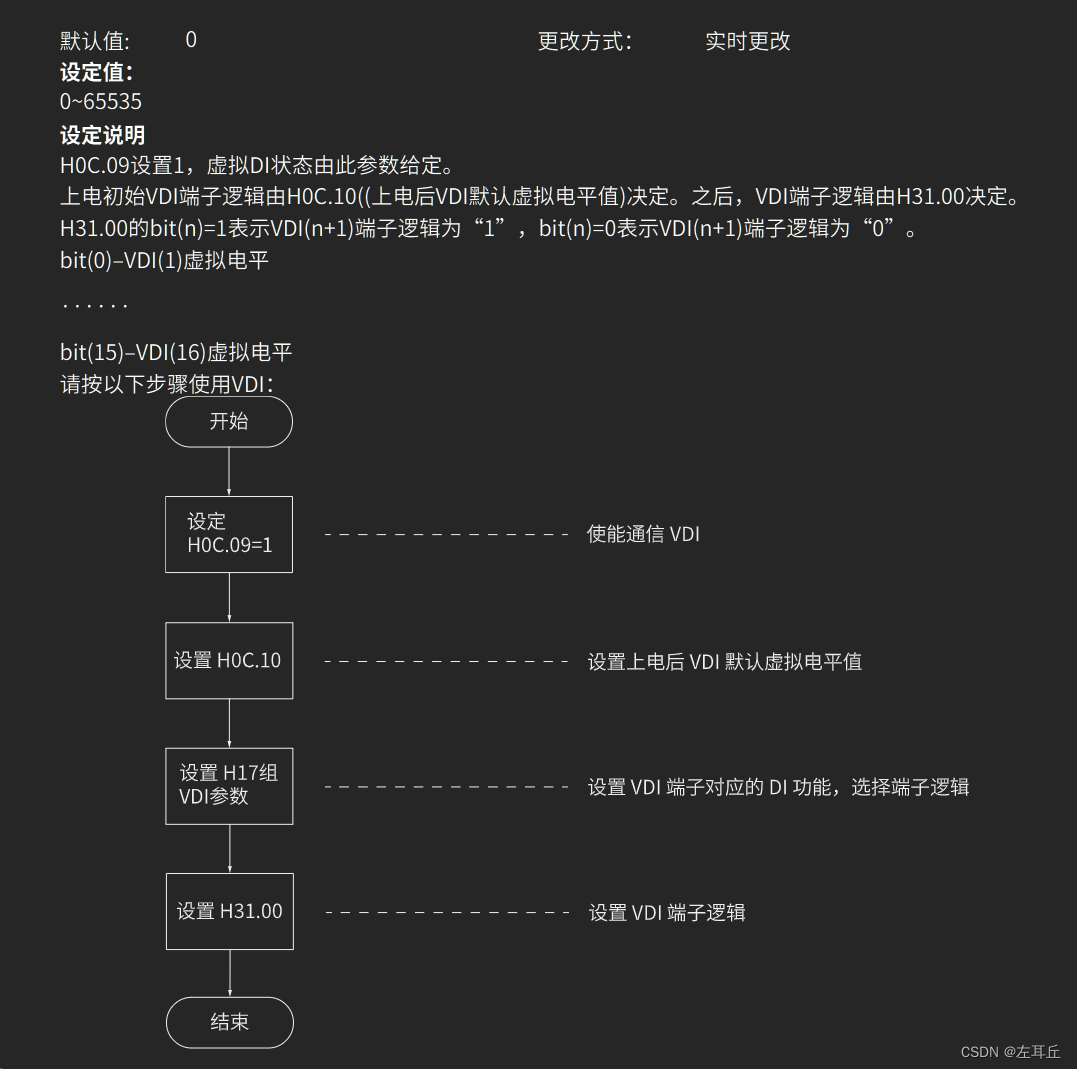

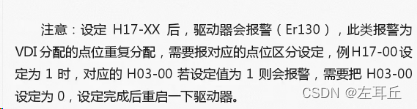

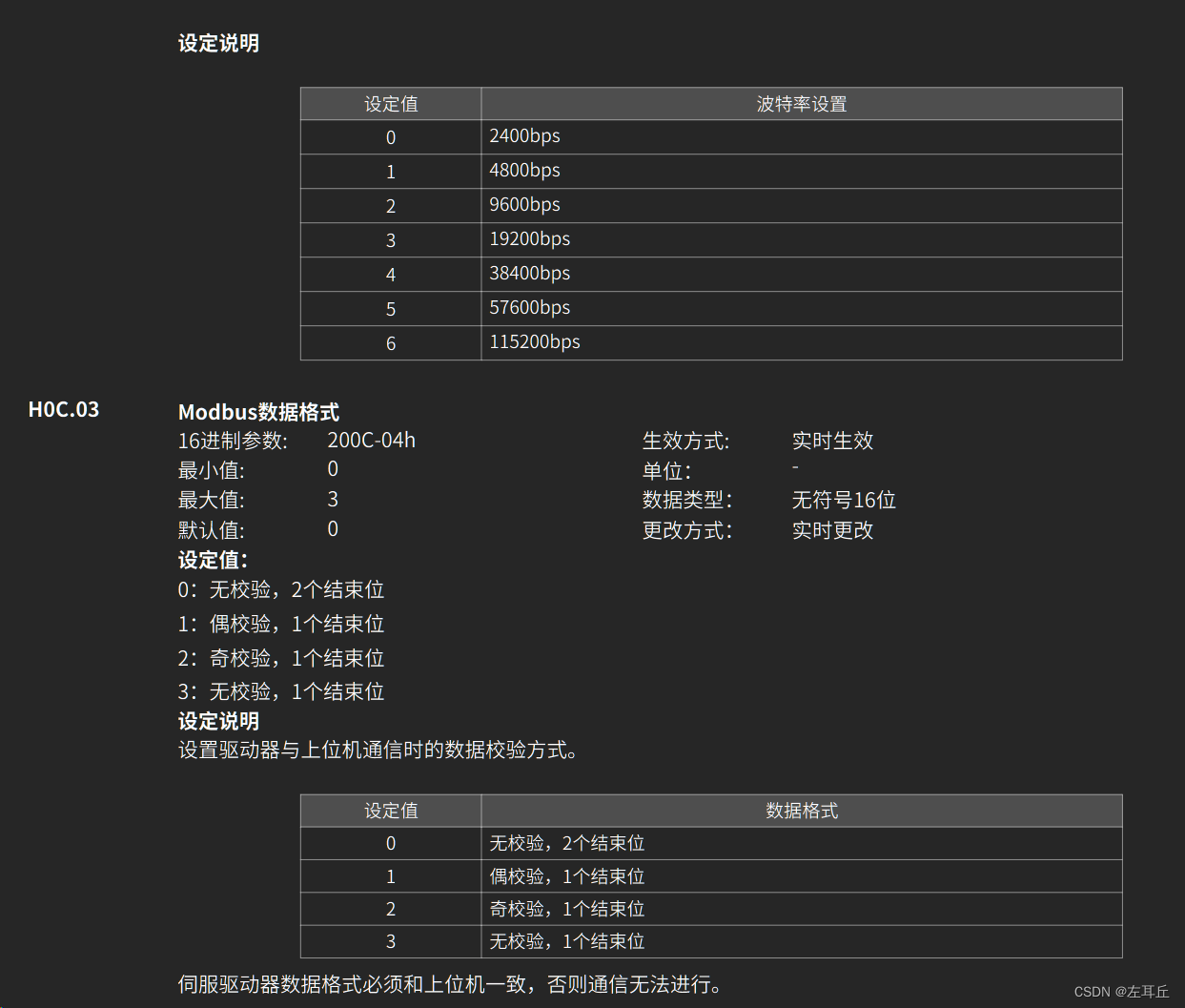

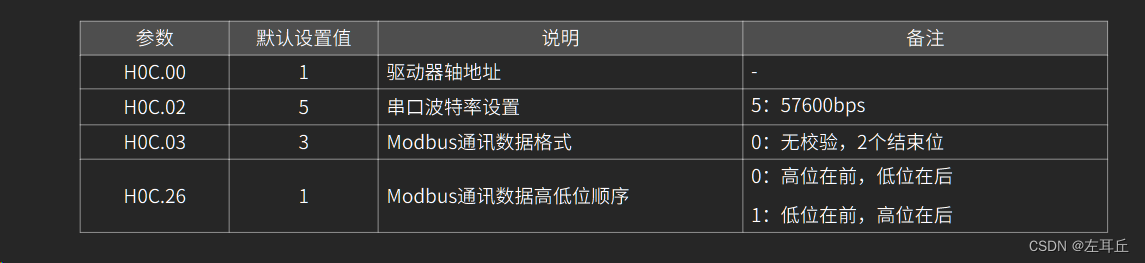

4.通信相关参数

5.
