EPLAN2022——图形绘制

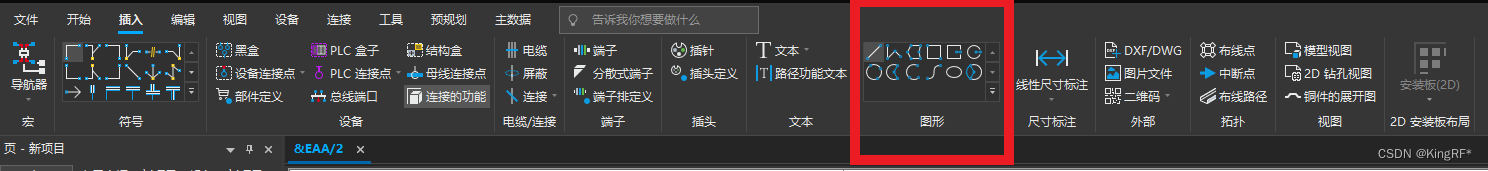

 插入——图形

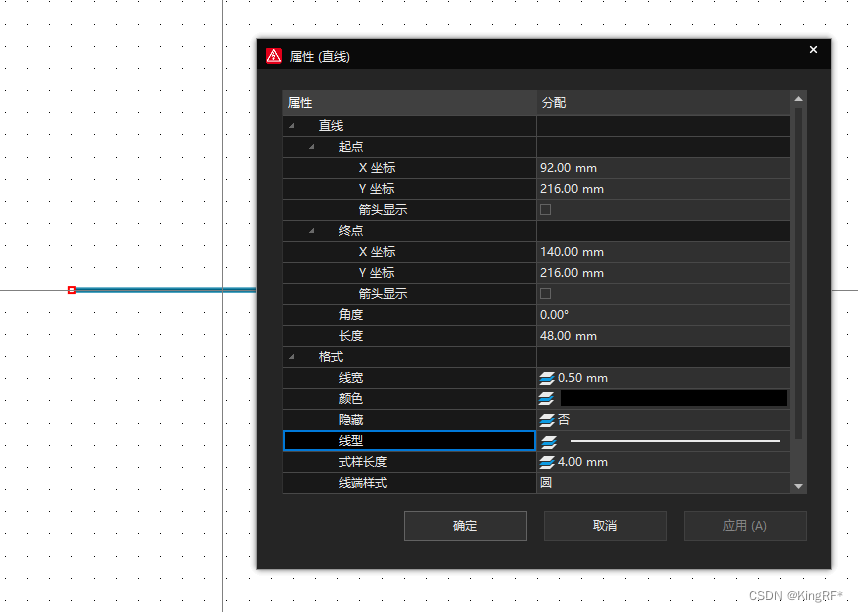

绘制一条直线后，双击弹出属性窗口。

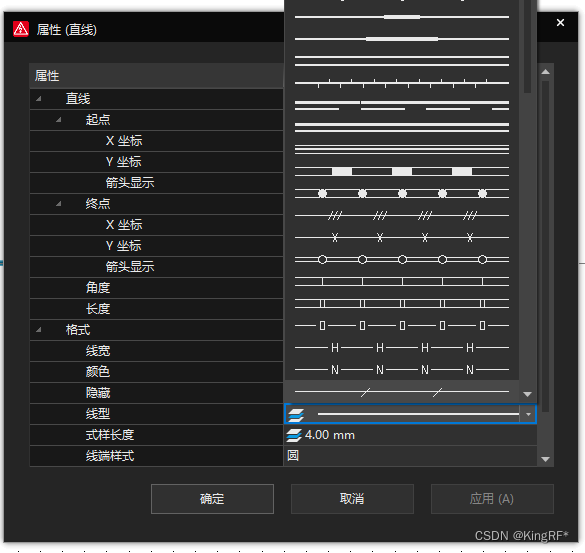

 线型：改变直线样式。

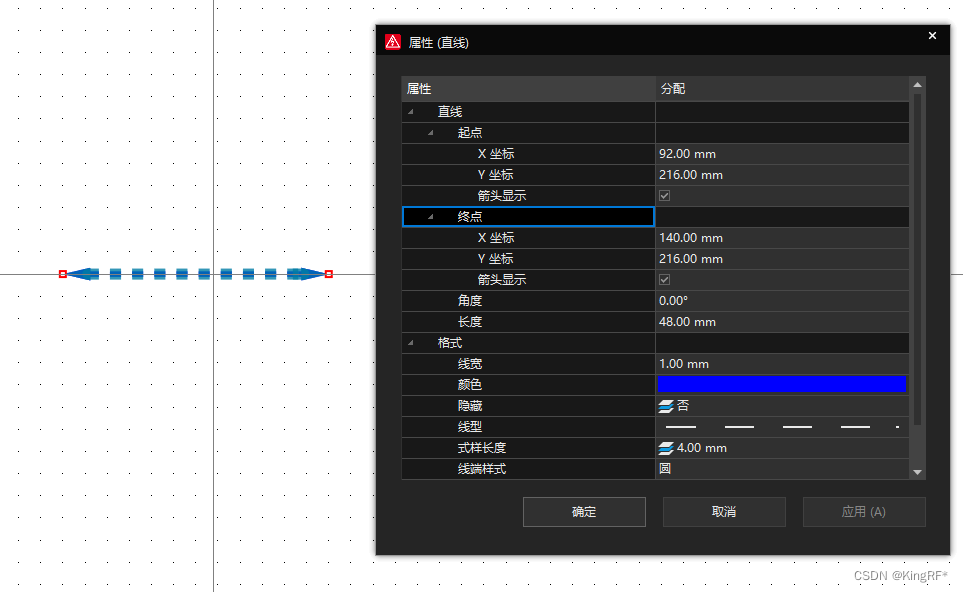

绘制带箭头的直线： 点击起点和终点前的三角符号，勾选箭头显示。

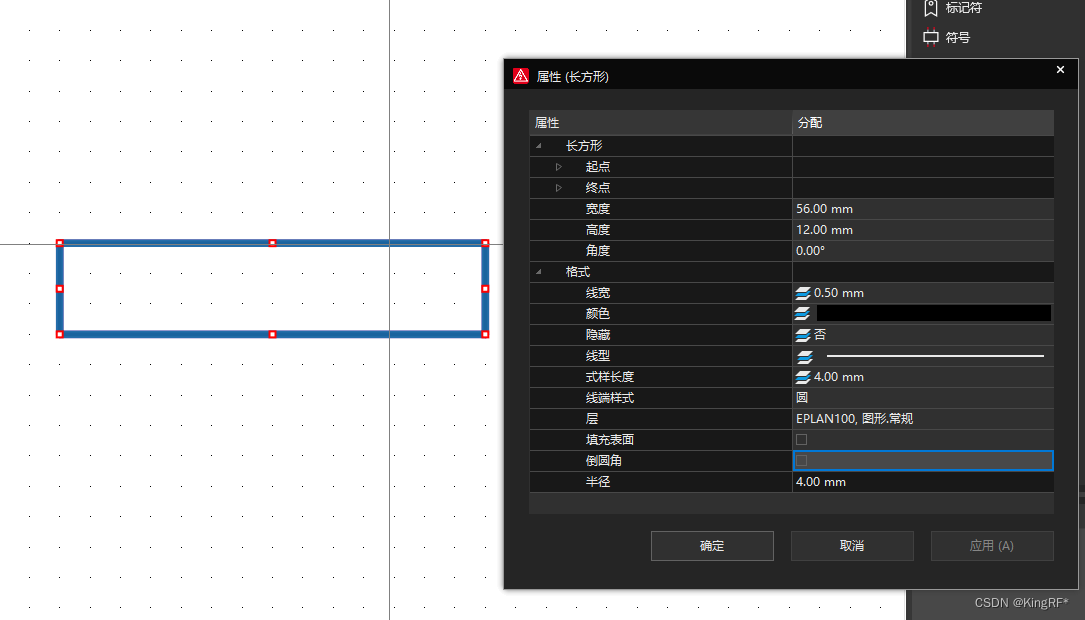

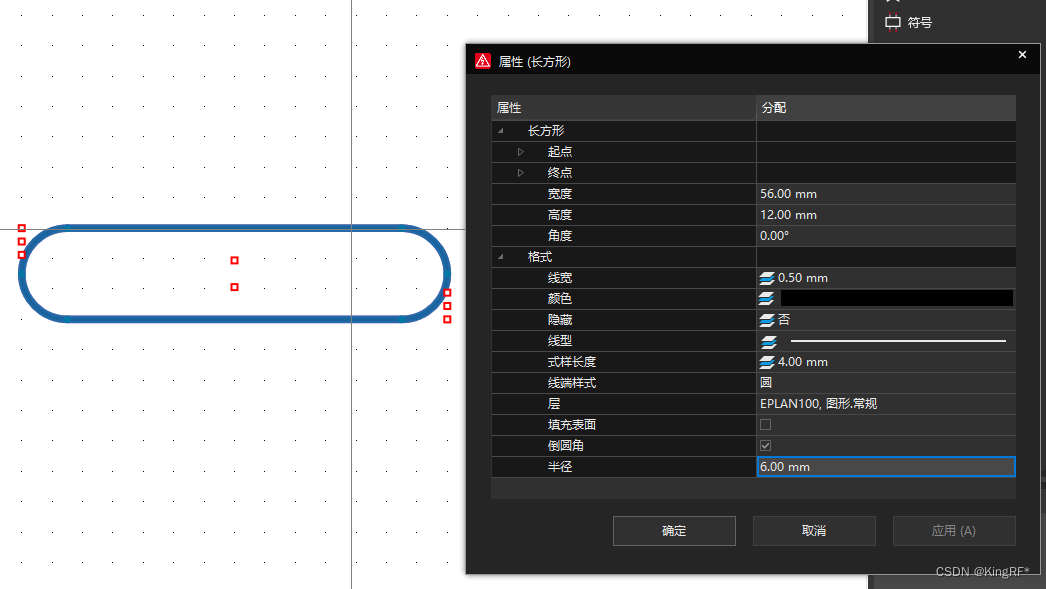

 绘制矩形，双击矩形弹出属性，勾选倒圆角，输入正确的半径。

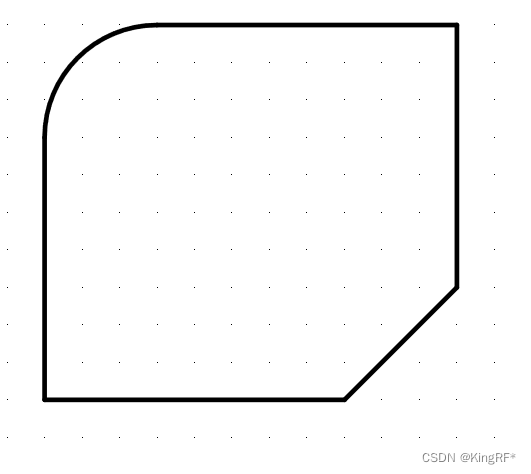

倒角/倒圆角

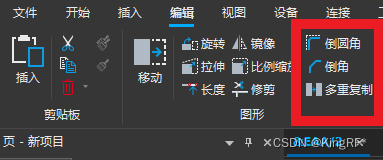

编辑——图形——点击倒圆角/倒角



 先选中到倒角的点。

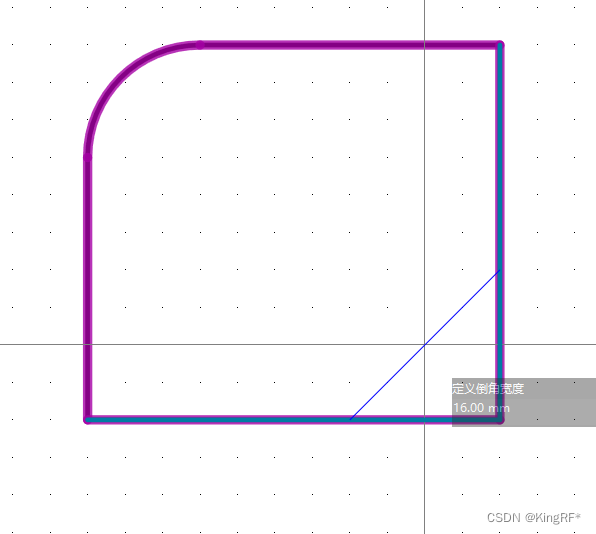

 选中倒角的点后，鼠标移动到矩形内部，移动鼠标控制倒角的大小。

确定倒角大小后，左键确定。
