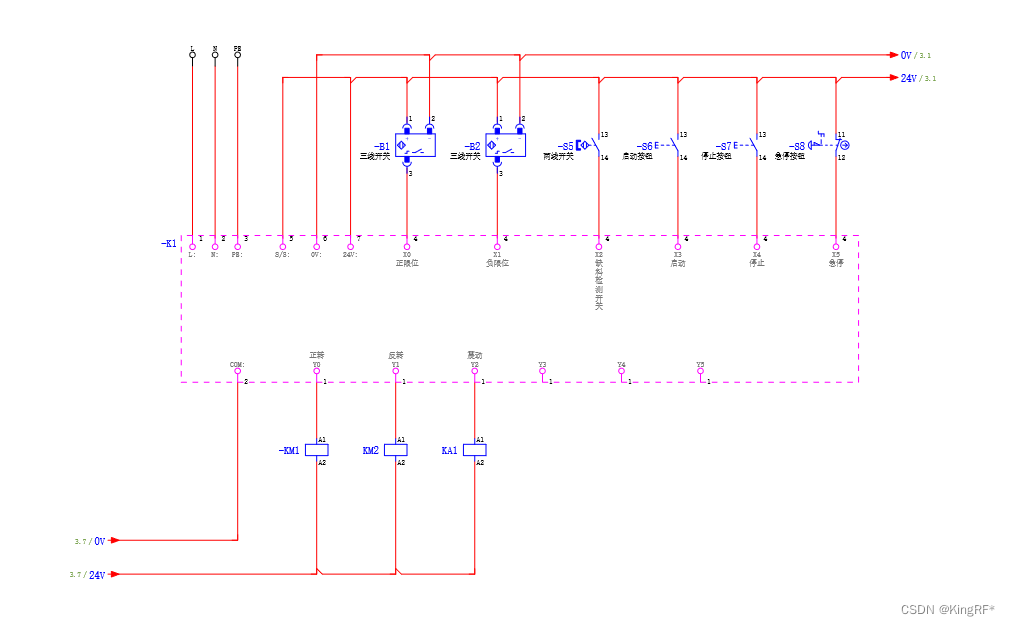

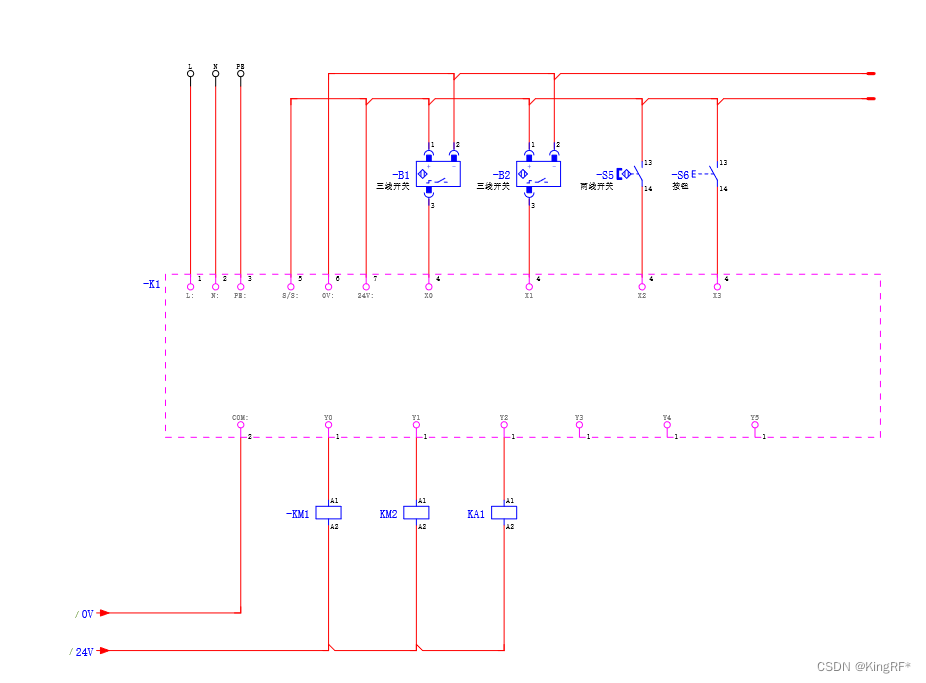

EPLAN2022——简单PLC项目

当标识符与线重叠时

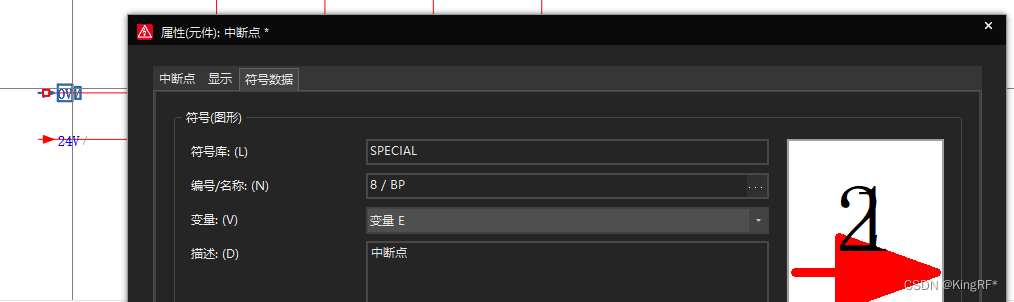

双击标识符，属性窗口，点击符号数据，如果重叠时变量为变量A，则选择变量E，如果是变量B，则原则变量F，以此类推。

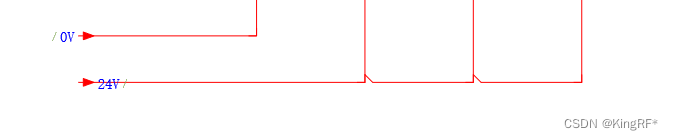

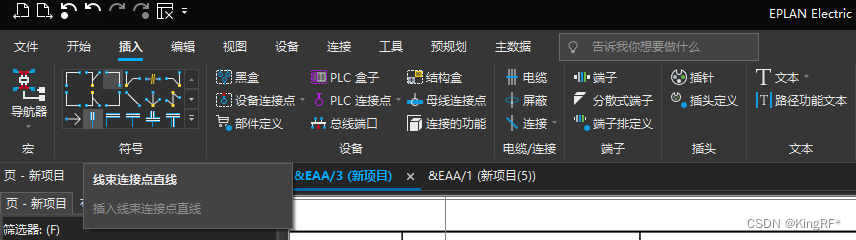

如果一根封闭的线，没有中断点，符号里选择结束连接点直线。

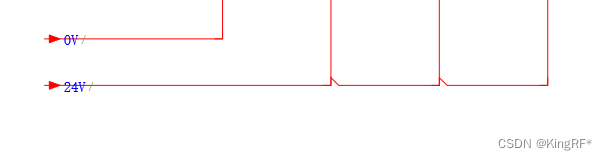

 如果一根线在其他位置还要使用，则选择中断点。

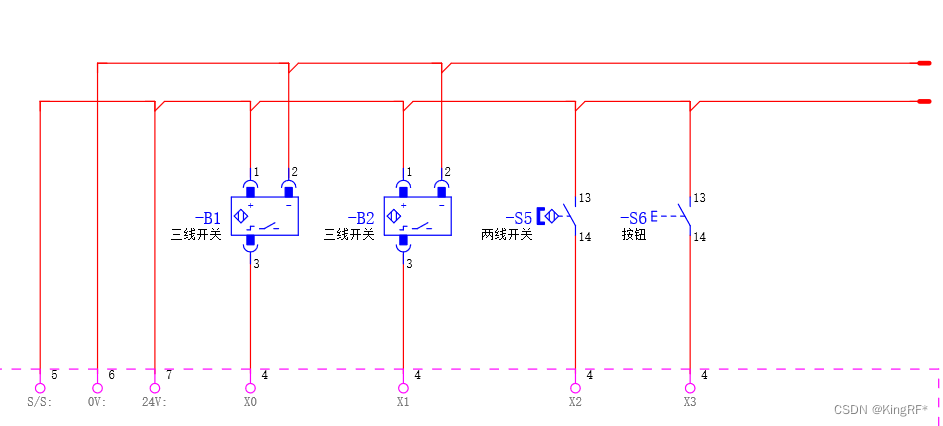

                         元件的信息标注，双击元件，技术参数中填写元件相关信息。

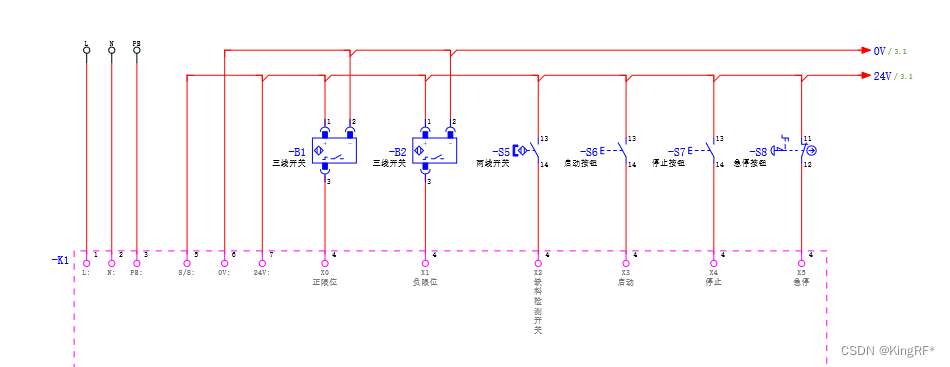

竖向文字，每个文字中间输入CTRL+回车。

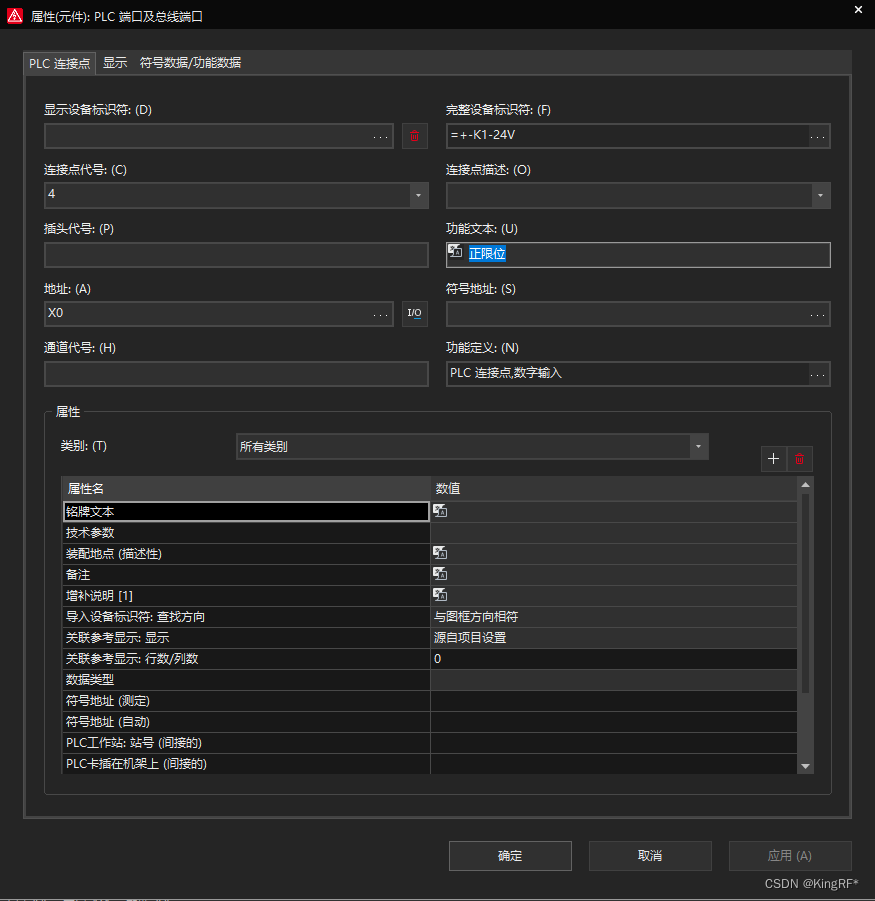

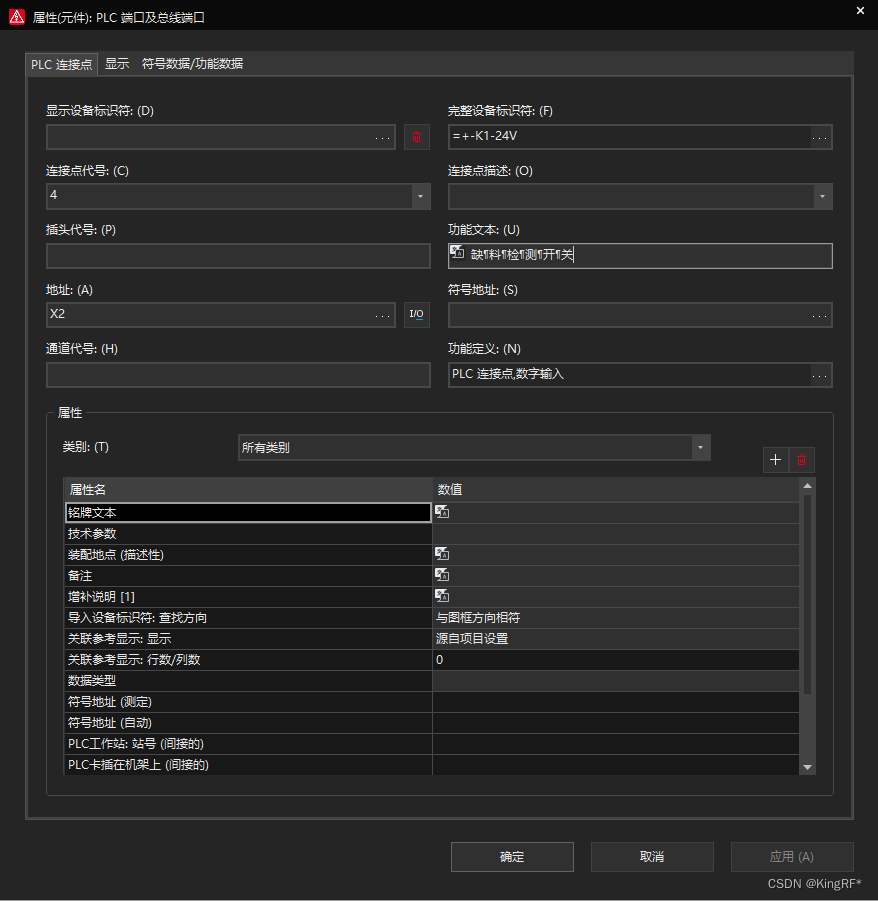

 IO点的功能，双击IO点弹出属性窗口，在功能文本内输入。





                                 修改字体太小，不想每个都修改，需要修改层数据。

   双击一个连接点，弹出的属性窗口，打开显示——PLC地址——层，记下层编号EPLAN426。





工具——管理——层

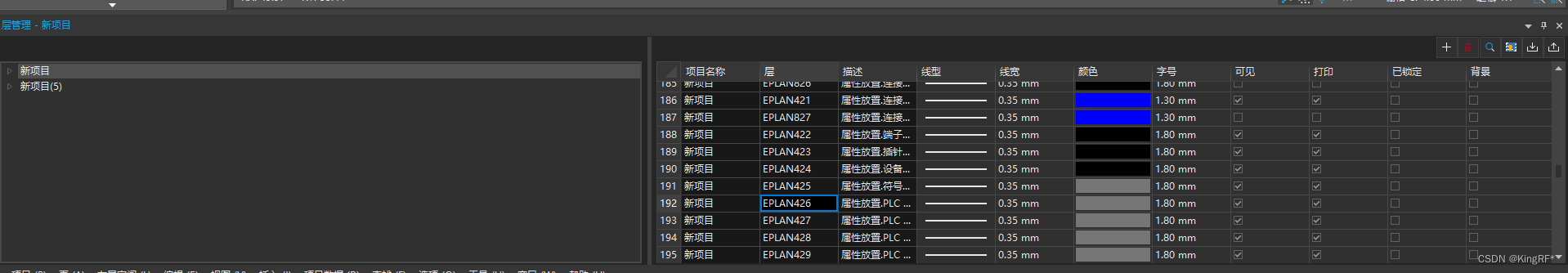

                                                         窗口下方弹出层管理窗口

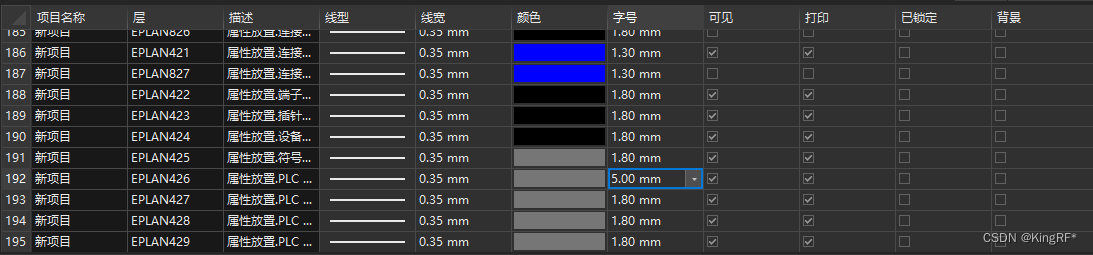

找到对应的层，修改字号大小。



 项目中此层的字号随之改变。
